Home Depot Threaded Rod Generator (BOSL2 / OpenSCAD)

Đây là một bộ tạo thanh ren dạng parametric, thiết kế để dùng làm model tham chiếu (reference modeling) chứ không phải để gia công/chế tạo. Nếu bạn đang dựng CNC, 3D printer, hoặc các cụm cơ khí cần hình học fastener chuẩn, tool này sẽ tạo ra thanh ren đúng kích thước để thả thẳng vào bản thiết kế của bạn.

Thay vì đoán profile ren hoặc dùng placeholder sơ sài, script này dùng thư viện BOSL2 screw để tạo thanh ren đúng chuẩn kích thước theo thông số thực tế—cụ thể là khớp với các size phổ biến bán ở Home Depot.

🔩 Nó làm được gì

• Tạo thanh ren suốt (fully threaded) với bước ren (pitch) và đường kính chính xác

• Hỗ trợ các size hệ inch phổ biến:

  • 8-32

  • 10-24

  • 1/4-20

  • 3/8-16

  • 1/2-13

  • 5/8-11

  • 3/4-10

• Chỉnh được chiều dài (tính bằng inch)

• Tuỳ chỉnh chất lượng render

• Thanh ren sạch, không có đầu (headless) — chỉ hình học ren “thuần” để dùng tham chiếu

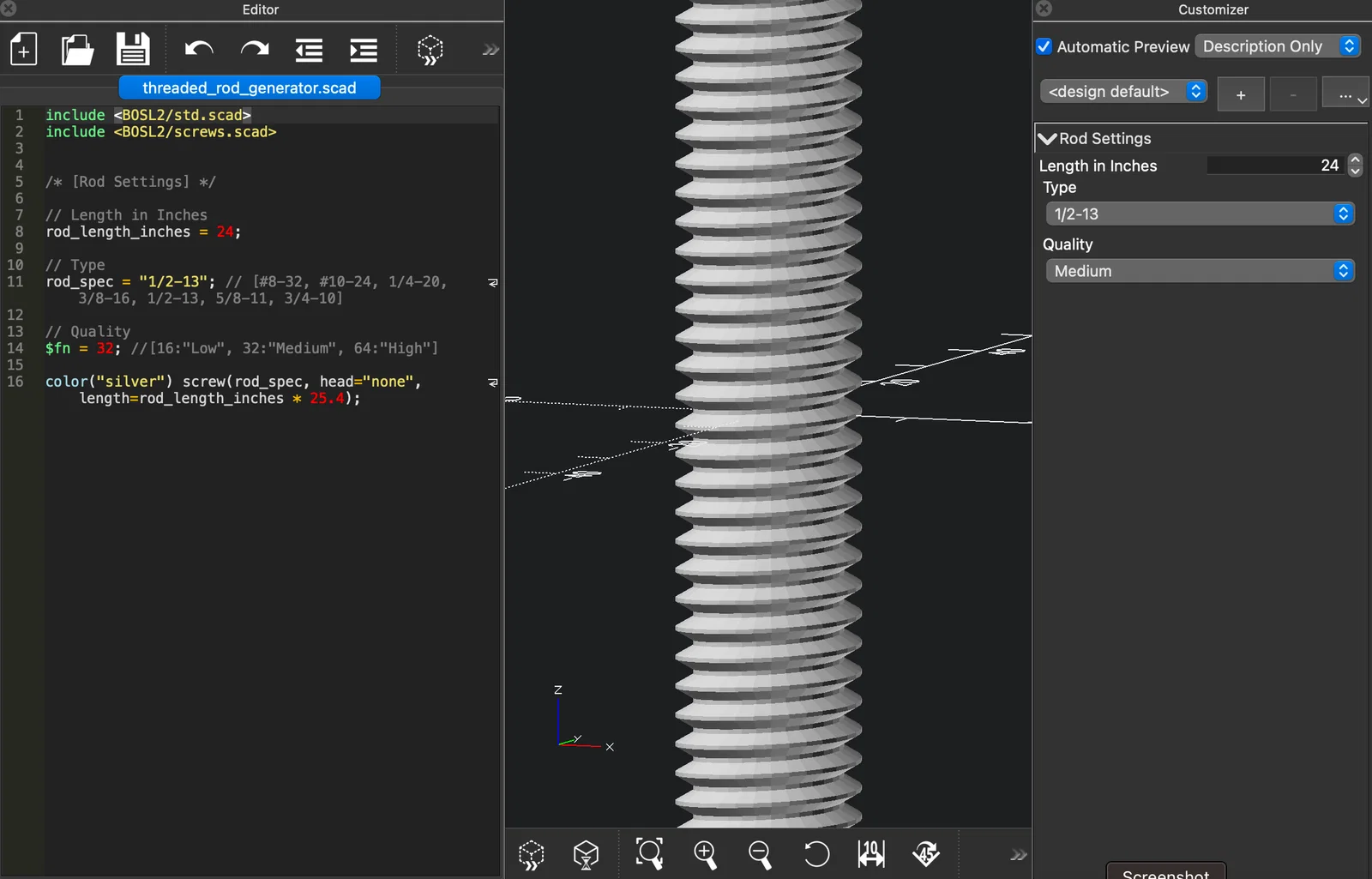

⚙ Tham số

• rod_length_inches → tổng chiều dài thanh

• rod_spec → loại ren (đường kính + TPI)

• $fn → chất lượng render (càng cao = càng mịn nhưng càng nặng)

🧠 Vì sao có cái này

Khi bạn thiết kế assembly, nhất là kiểu parametric, bạn cần tham chiếu chính xác cho:

• Độ hở (clearances)

• Độ khớp nut/bolt

• Độ ăn ren (thread engagement)

• Giới hạn không gian (spatial constraints)

Tool này giúp bạn có được mấy cái đó mà không cần tự model ren bằng tay hoặc import mấy file STL không rõ chuẩn.

📦 Yêu cầu

Bạn phải cài BOSL2 library:

👉 https://github.com/BelfrySCAD/BOSL2

Cài đặt (bản nhanh):

1. Tải về hoặc clone repo BOSL2

2. Thả thư mục BOSL2 vào thư mục libraries của OpenSCAD:

   • Windows: Documents/OpenSCAD/libraries/

   • Mac/Linux: ~/Documents/OpenSCAD/libraries/

3. Khởi động lại OpenSCAD

🚀 Quan trọng: Dùng OpenSCAD Nightly

Nên dùng bản OpenSCAD nightly mới nhất (icon màu xanh) — đừng dùng bản release thường (icon màu vàng).

Bản release hiện vẫn dùng engine render cũ, chạy cực chậm với hình học ren. Bản nightly có cải thiện hiệu năng lớn, nên xài cái này mới “đáng công”.

⚠ Ghi chú

• Model này để xem/đối chiếu (visual/reference), không nhắm tới việc in trực tiếp ra ren functional

• Setting chất lượng cao có thể rất nặng—hãy chỉnh $fn tuỳ theo máy của bạn

• Nếu thấy lag tụt hiệu năng, khả năng cao là bạn chưa dùng bản nightly
