Adapter HD Canopy cho Happymodel Mobula8 (BETAFPV Micro Canopy)

Mô tả

Đây là một adapter TPU nhỏ gồm 2 phần, giúp bạn dùng BETAFPV Micro Canopy for HD Camera trên khung Happymodel Mobula8.

Cái canopy này ban đầu thiết kế cho khung Meteor85 đời cũ (giờ không còn bán nữa), nhưng nó lại ôm vừa các HD nano camera như Walksnail, DJI và các dòng tương tự rất ngon, đồng thời cũng rất cứng cáp.

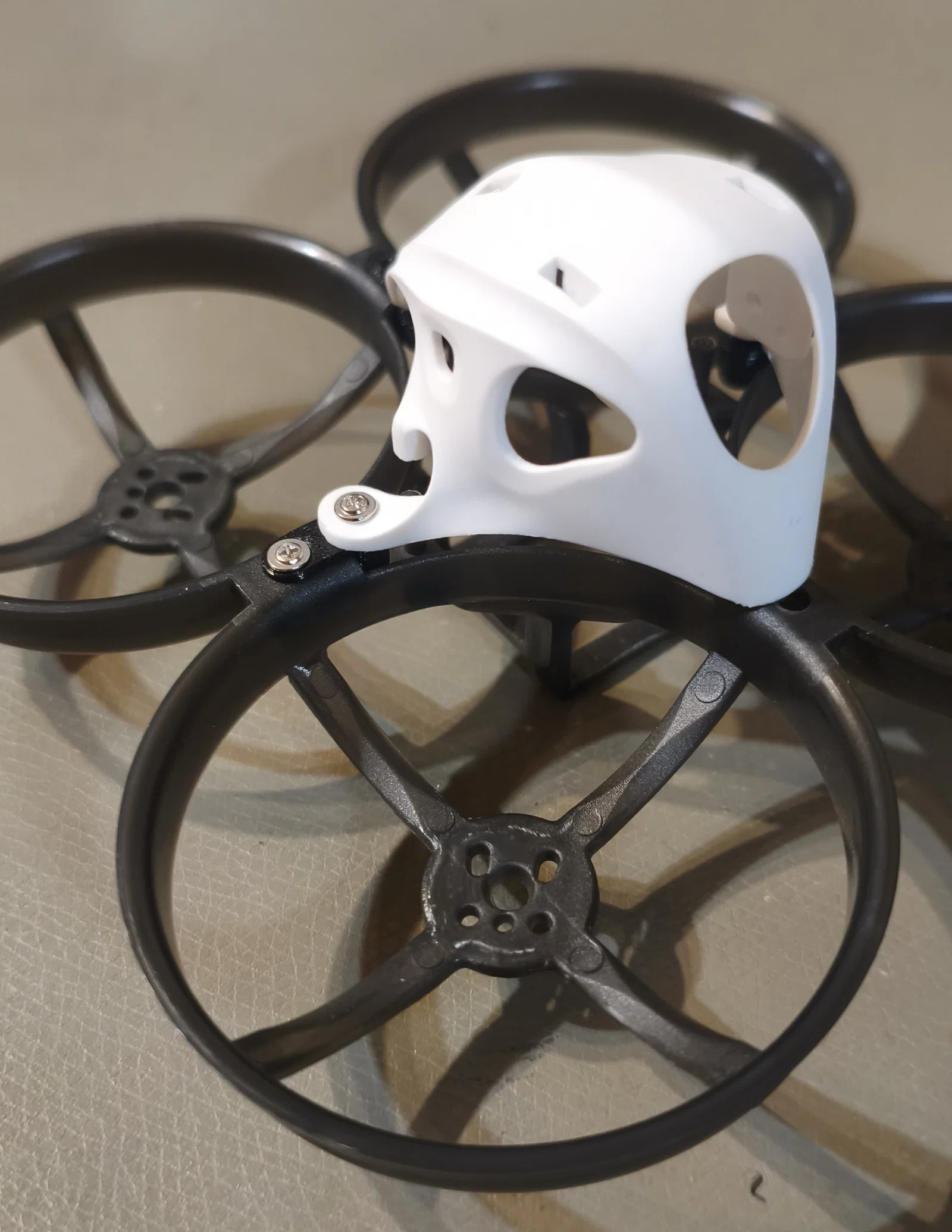

Với adapter này, bạn vẫn tiếp tục xài canopy đó và gắn gọn gàng lên Mobula8 thay vì phải dùng khung Meteor.

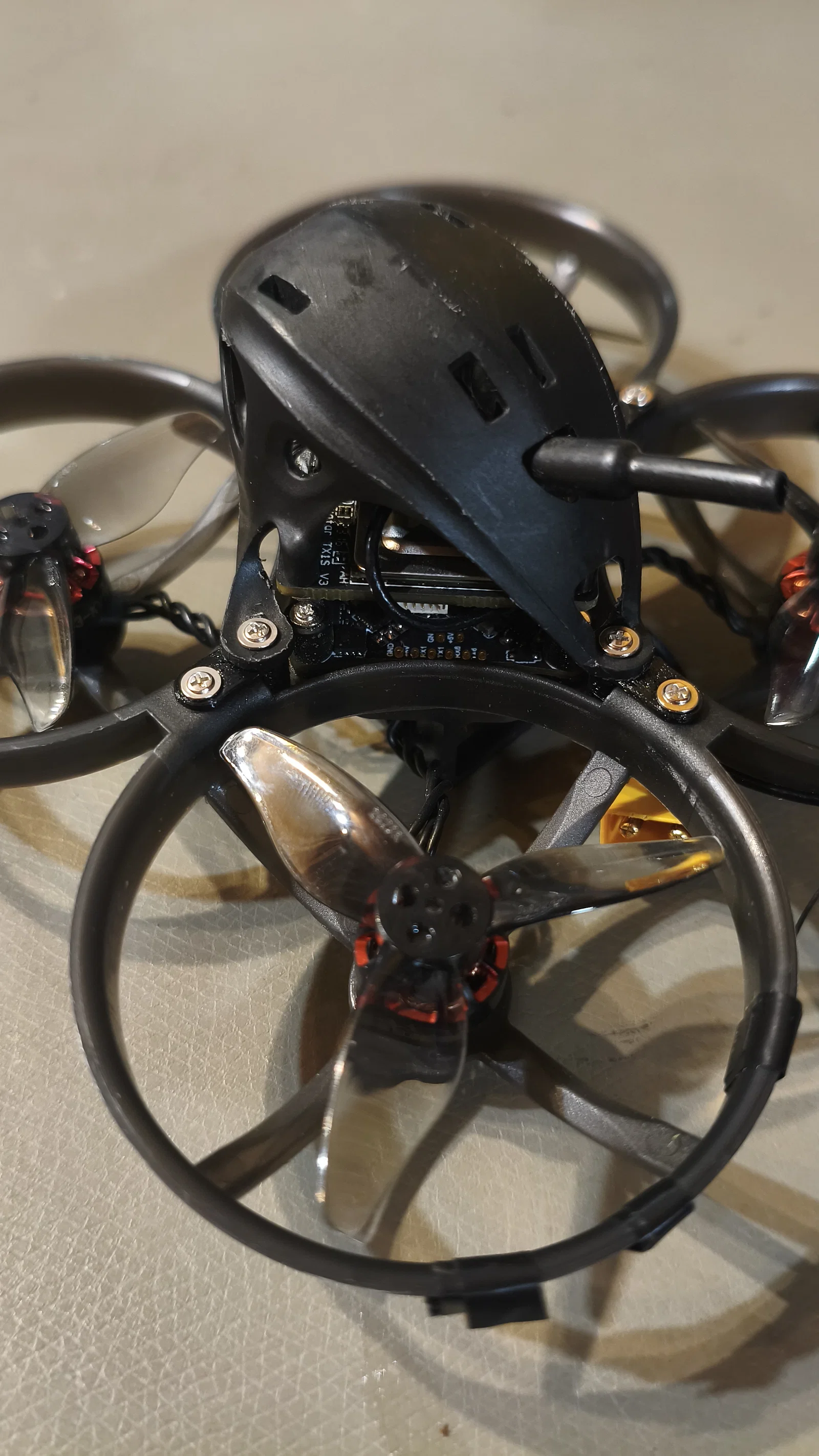

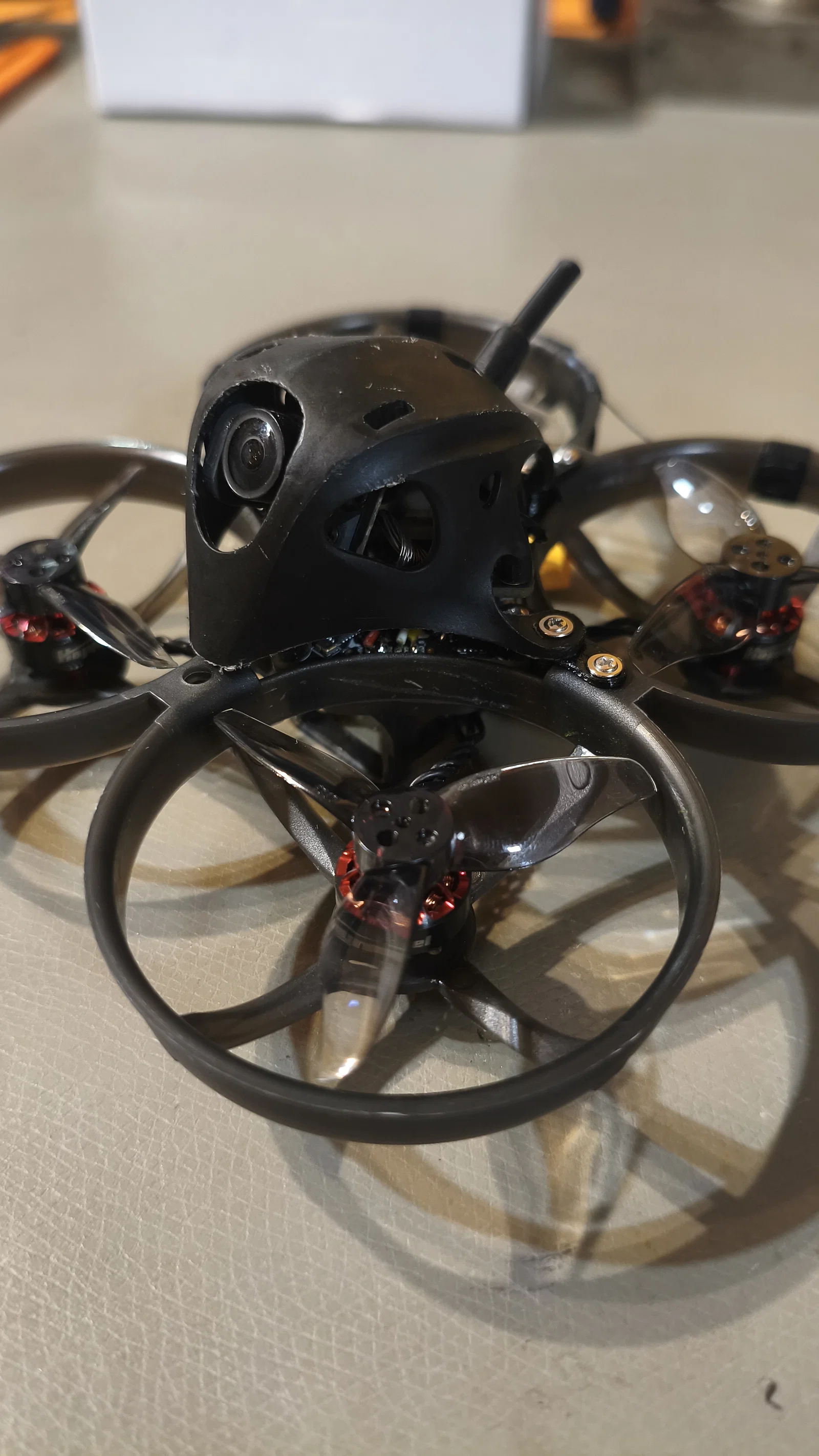

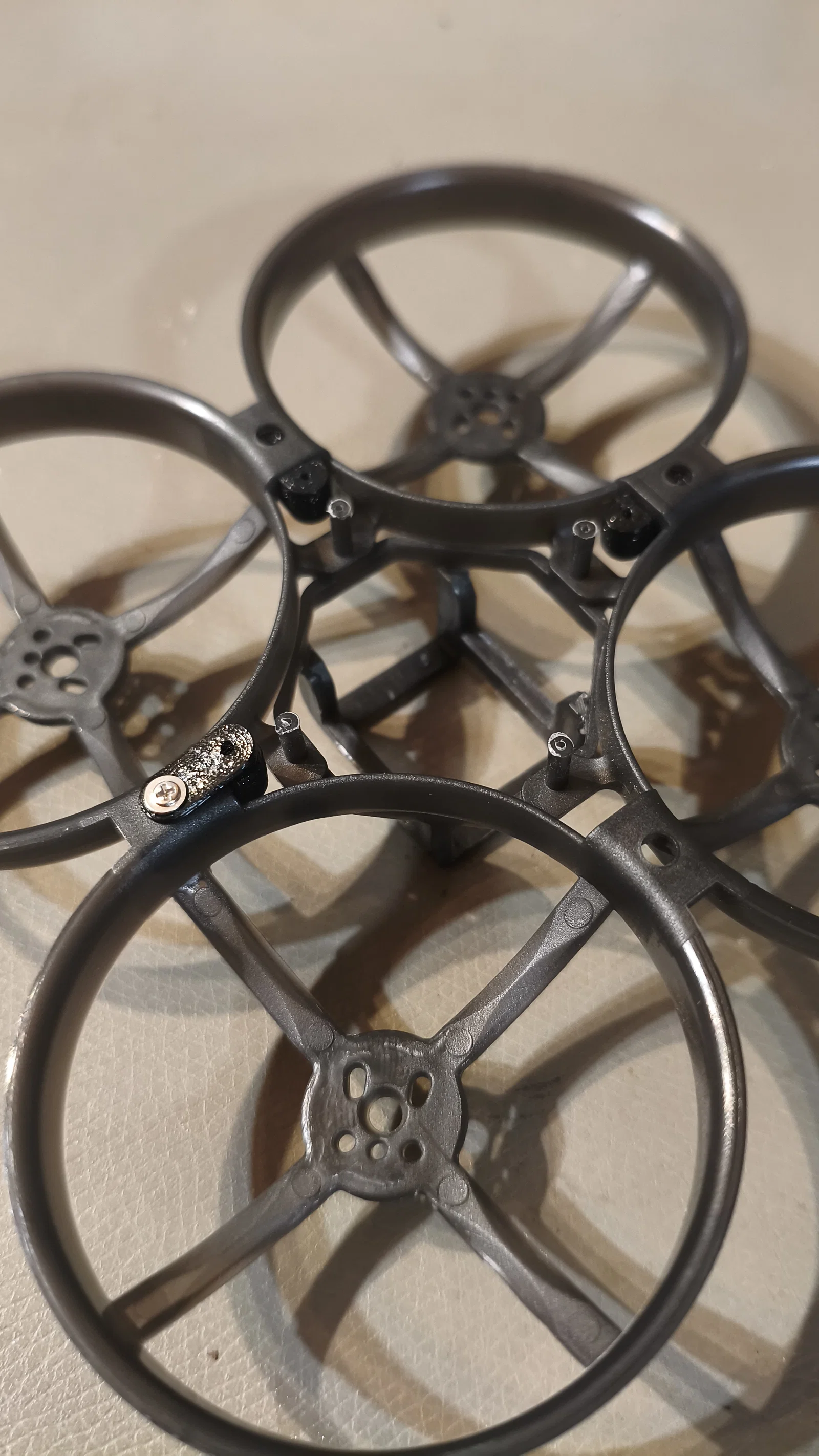

Adapter được thiết kế trực tiếp theo Mobula8 2S frame, nên độ khít rất chuẩn. Mình đang dùng thực tế trên một bản build 2S Walksnail và tới giờ vẫn chưa bẻ gãy được nó sau mấy lần té.

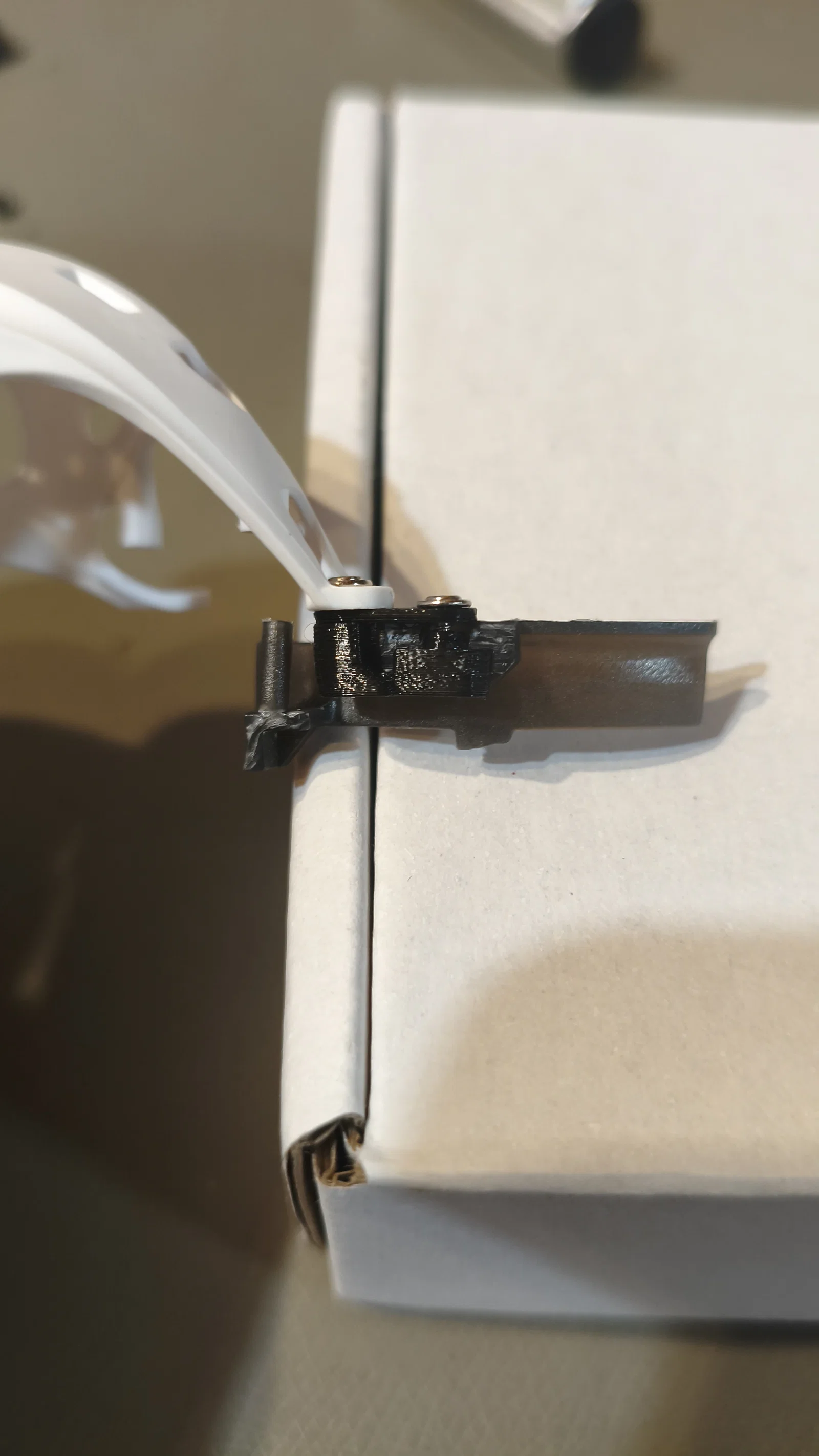

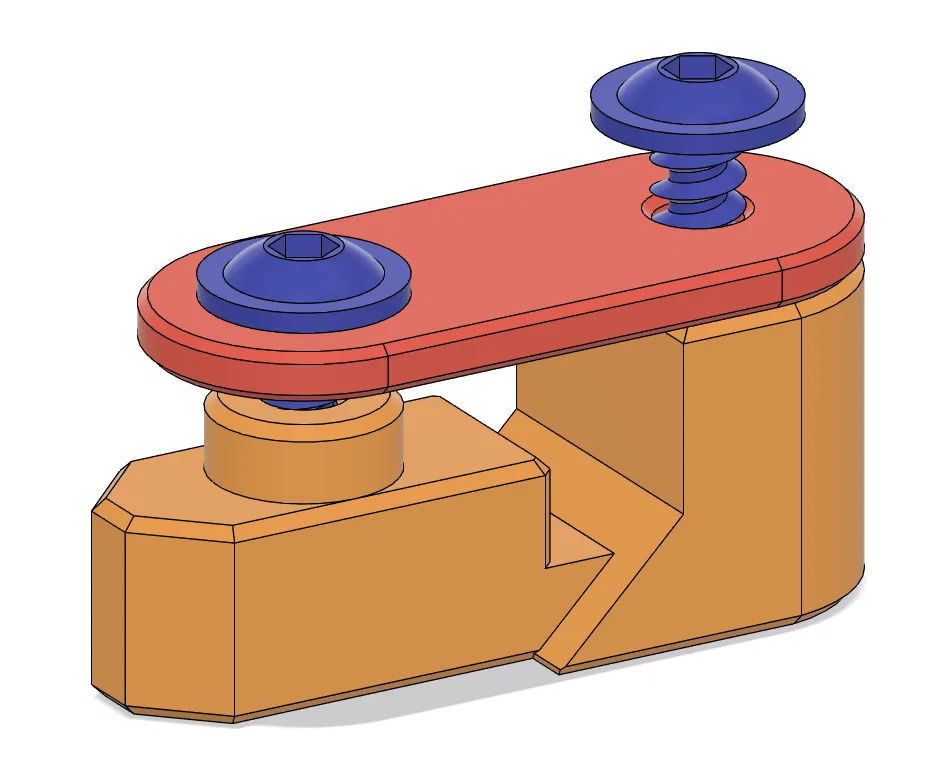

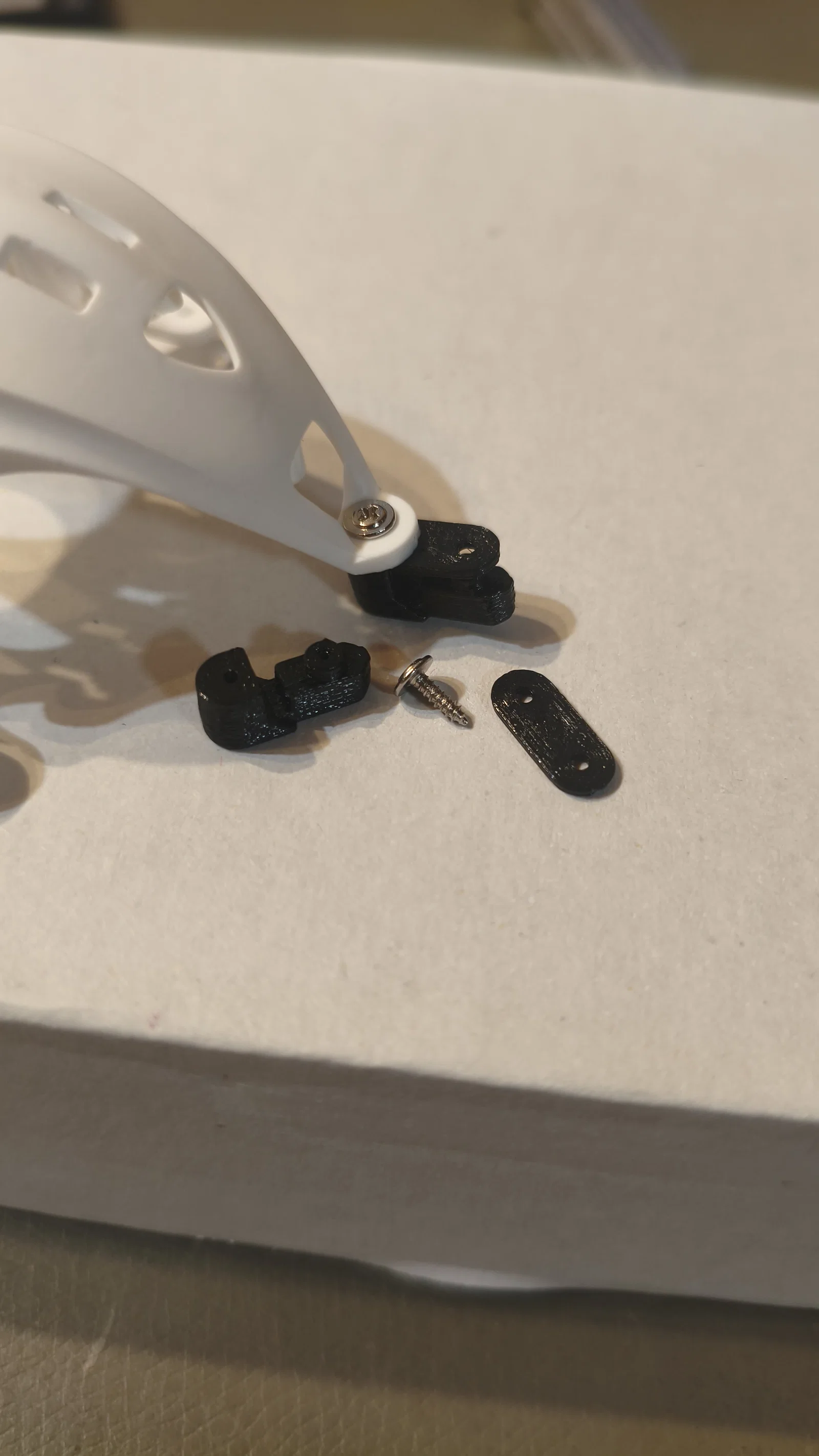

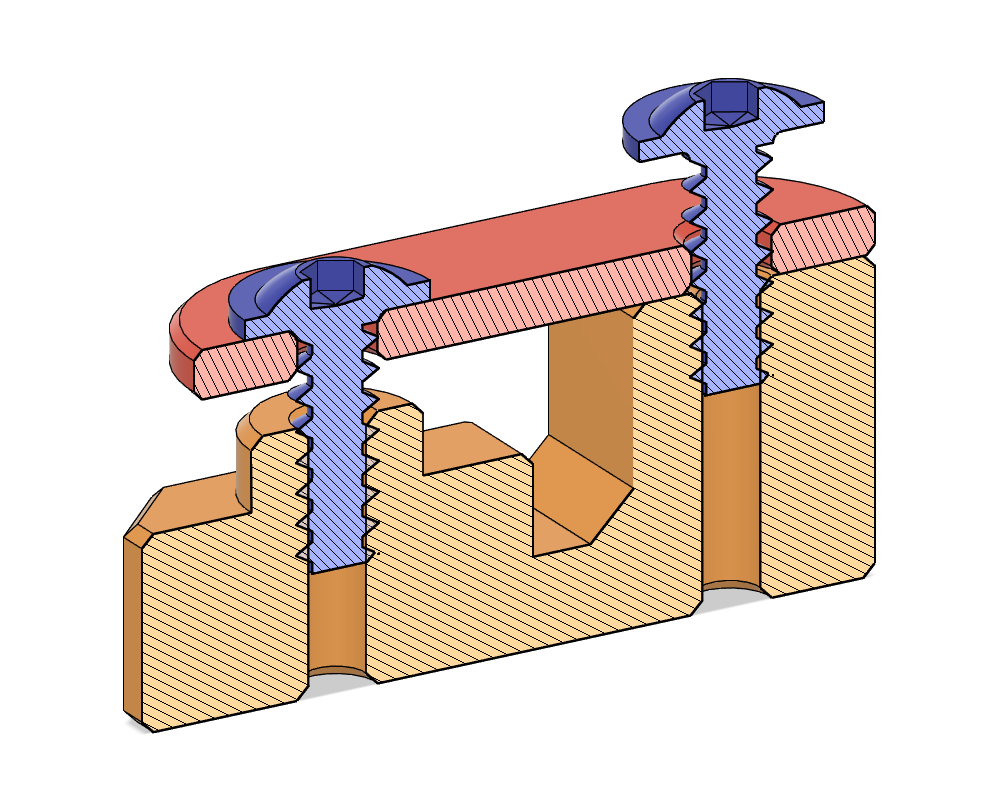

Mỗi bộ mount gồm:

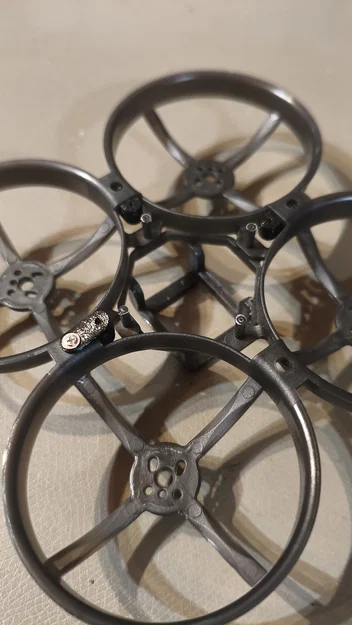

• một khối dưới (lower block) gài khít vào frame Mobula8

• một tấm mỏng phía trên (thin top plate) để kẹp canopy và phân bổ lực từ ốc

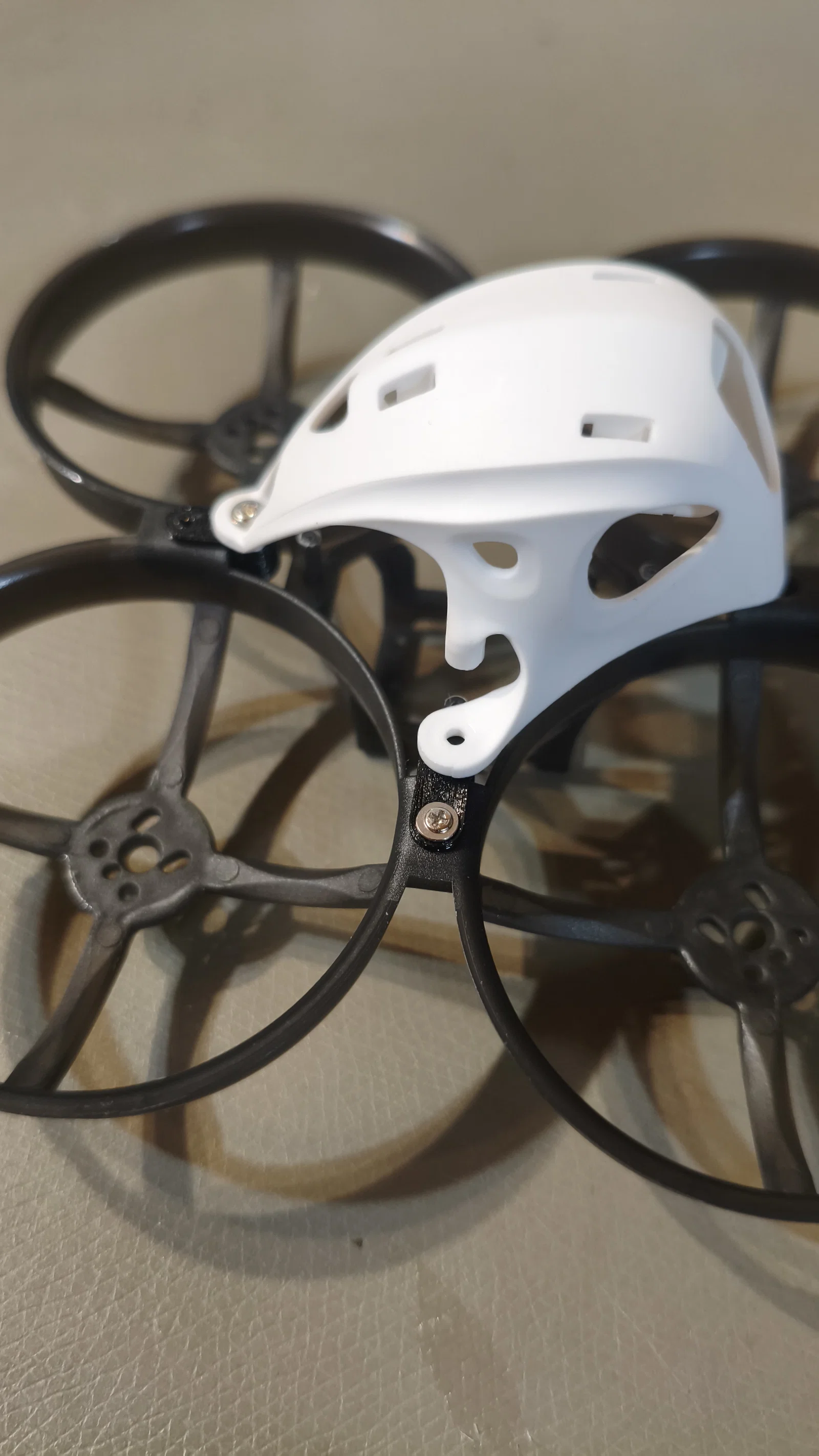

Tổng cộng bạn cần 3 bộ mount như vậy để cố định canopy.

Phần cứng (Hardware)

Bạn sẽ cần:

• 3 × TPU adapters

• 6 × ốc M1.4 × 5 đầu bằng (flat head) kèm long đền tích hợp (integrated washer)

  • Mình mua trên AliExpress (https://a.aliexpress.com/_ExcWG40).

• Frame: Happymodel Mobula8 (2S)

• Canopy: BETAFPV Micro Canopy for HD Camera (HD nano camera canopy)

Không cần spacer hay linh kiện bổ sung nào khác.

Khuyến nghị in (Printing recommendations)

• Vật liệu: TPU (mình dùng TPU còn dư, độ cứng Shore không quá quan trọng – loại cứng vừa là ổn)

• Perimeters / Walls: 4 perimeters

• Supports: không cần (mẫu được thiết kế để in không cần support)

• Máy in: ban đầu in bằng Flashforge Creator Pro đời cũ với profile mịn – nên đa số máy in hiện giờ sẽ in ngon.

Hướng đặt mẫu (Orientation):
Đặt adapter nằm trên mặt đáy phẳng để lỗ ốc được in theo phương thẳng đứng. Cách này cho độ bền tốt nhất quanh khu vực bắt ốc.
