Tool tháo ball joint Volvo P2 (Volvo P2 Ball Joint Removal Tool)

Tổng quan

Ép tháo ball joint (rotuyn trụ) càng dưới phía trước trên Volvo P2 khá là khoai vì nó được ép chặt sẵn, mà còn có thể kẹt thêm do bị rỉ sét/ăn mòn.

Cái tool này hỗ trợ tháo ra vì có thể dùng để tạo lực preload lên ball joint.

Quy trình tháo

1. Vặn 2 con bulông M10x55 (hoặc chiều dài tương đương; không khuyến khích bulông ngắn hơn nhiều để tránh làm căng/tuôn ren) vào hết cỡ.

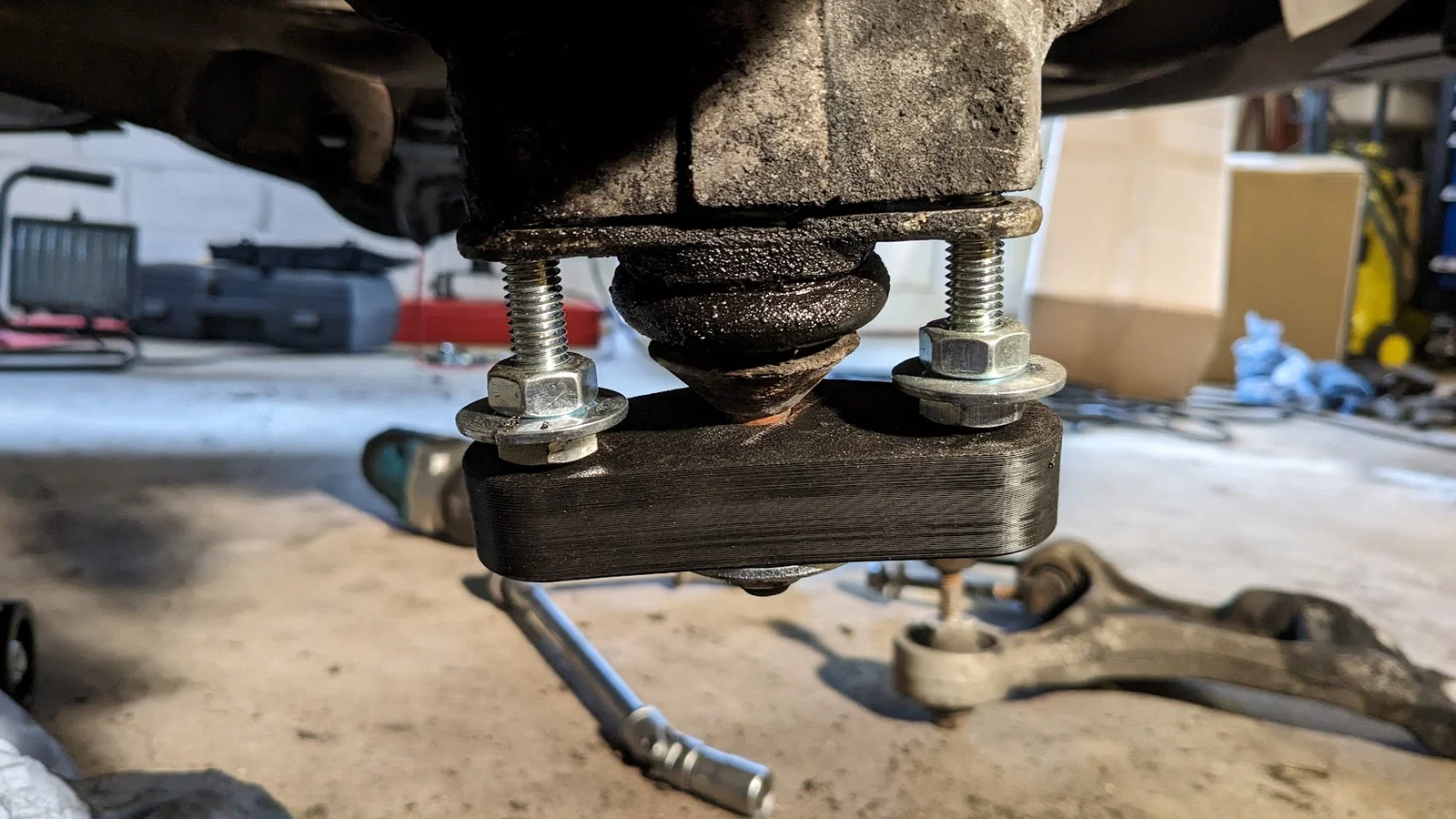

2. Lắp tool lên bằng cách dùng ê-cu zin hoặc ê-cu thường kèm long đền trên ball joint.

3. Tháo (vặn ra) 2 con bulông cho tới khi chúng chạm vào tool và tạo preload lên ball joint. Nhiều khả năng ball joint sẽ kẹt cứng tới mức bạn không thể ép ra chỉ bằng tool.

4. Dùng đục dẹp (flat chisel) và búa gõ vào mép bích (mounting flange) của ball joint. Mỗi lần thấy nó nhúc nhích được chút nào thì vặn ra 2 con bulông thêm chút nữa để giữ preload.

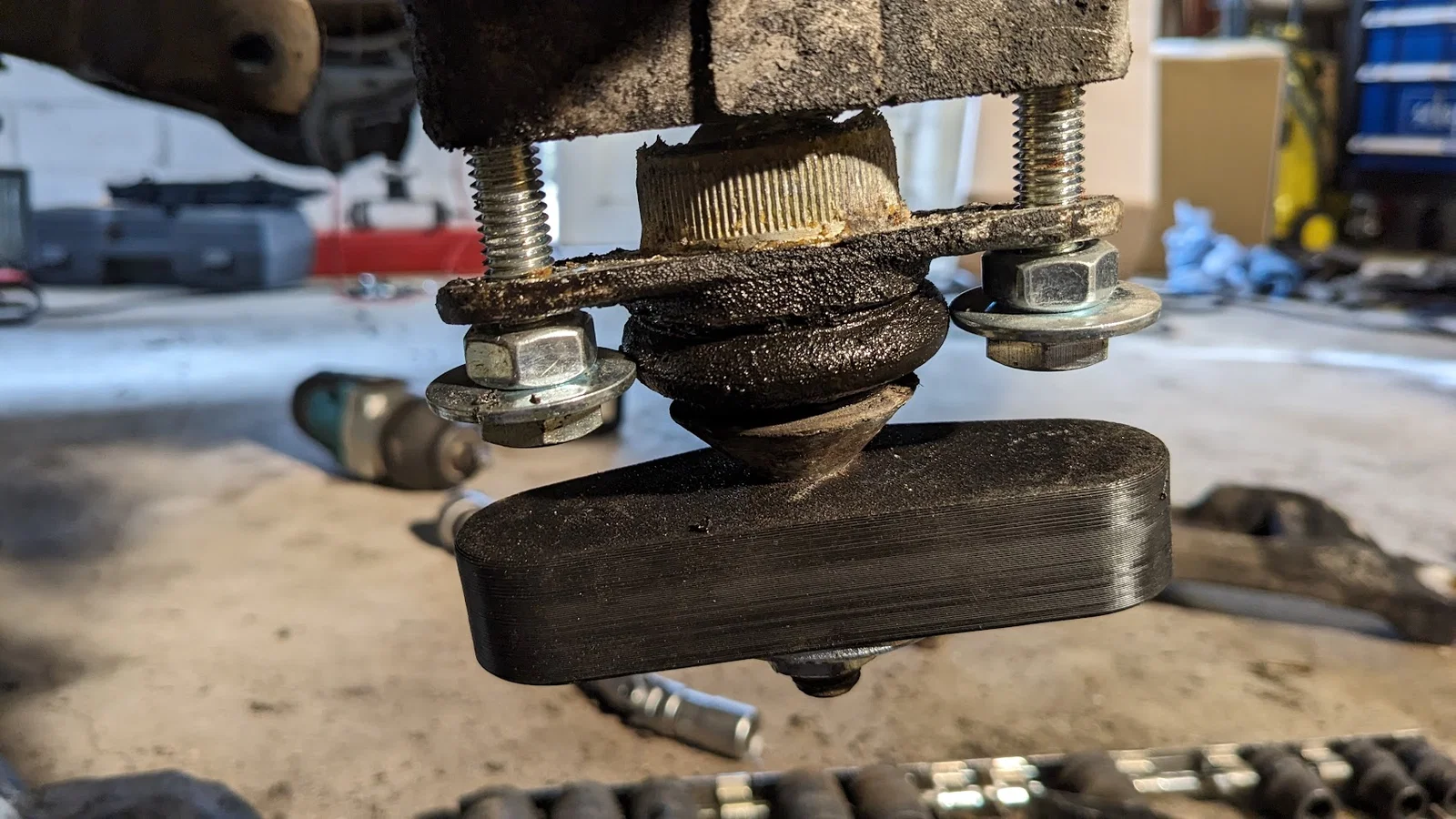

5. Khi ball joint bắt đầu trồi ra, thường bạn có thể ép ra bằng tool bằng cách vặn ra 2 con bulông thêm.

6. Tháo hết mọi thứ, vệ sinh bệ/đế lắp ball joint rồi lắp ball joint mới theo đúng thông số của hãng sản xuất. Khi lắp lại, dùng Anti-Seize (không phải loại gốc đồng/copper based!) để lần sau đỡ cực hơn :)

Thiết lập in

• Mình dùng PLA, các polymer khác chắc cũng dùng được

• Infill ≥90% để đạt độ bền tối đa

Phần cứng bổ sung

• 2 bulông M10x55 (hoặc chiều dài tương đương)

• Mấy cái ê-cu và long đền thêm như trong hình là không cần thiết!

Tuyên bố miễn trừ trách nhiệm

Khi dùng tool in 3D/bằng nhựa để ép, vẫn có khả năng nó bị nứt/vỡ, v.v. Bạn tự chịu trách nhiệm khi sử dụng và nhớ mang đồ bảo hộ phù hợp. Mình không chịu trách nhiệm cho bất kỳ hư hỏng hay chấn thương nào.
