Giá gắn ổ cắm nguồn cho mâm than Philips 673

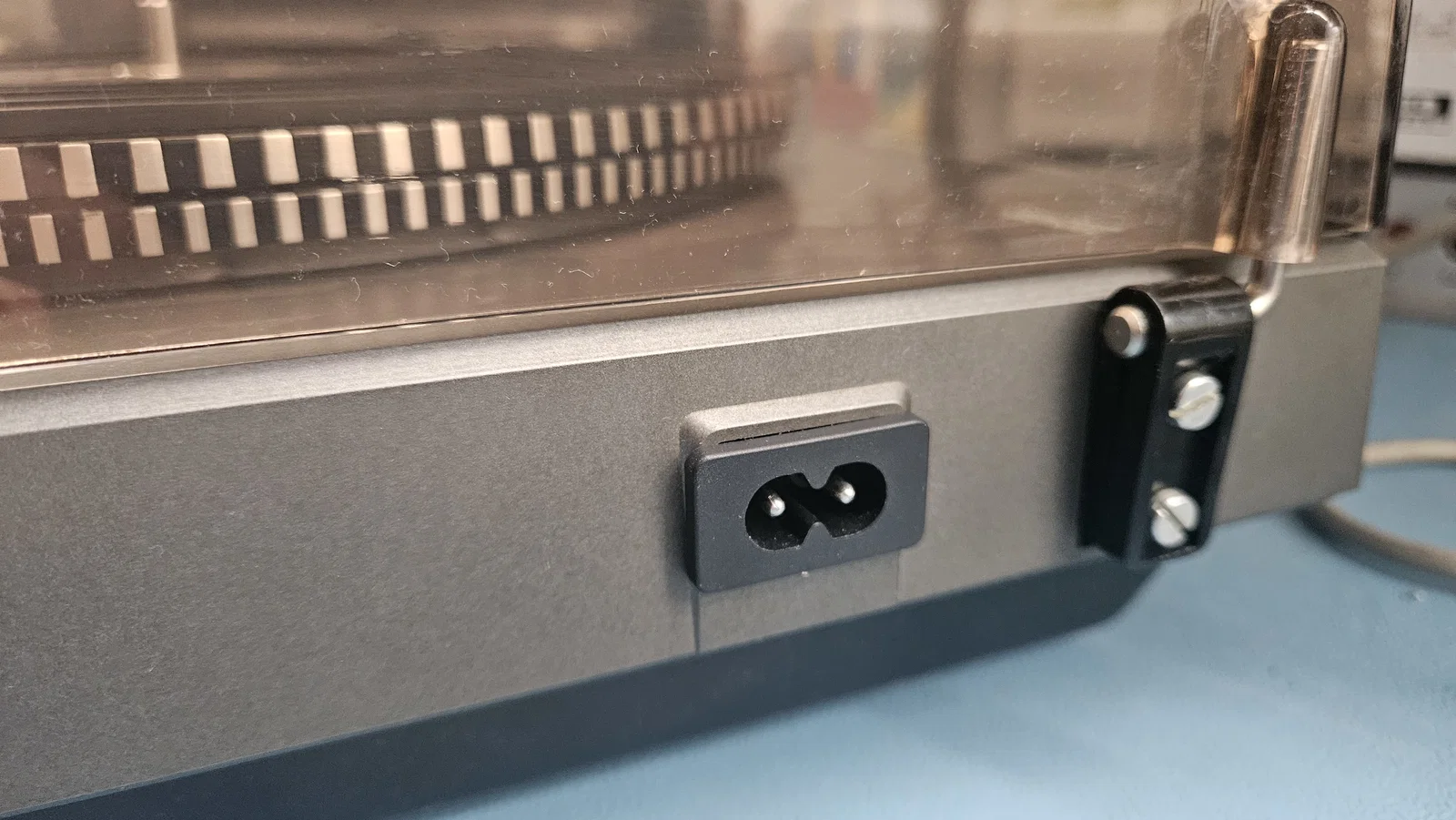

Ổ cắm nguồn zin trên mâm than Philips 22 AF 673 của mình bị mất nên mình quyết định in 3D một cái bracket/adapter để gắn ổ cắm nguồn mới vào đúng vị trí ban đầu. Nó được thiết kế dạng press-fit vào các khe ngàm sẵn có trên vỏ mâm than. Lưu ý là ổ cắm nguồn mới sẽ nằm ở bên ngoài vỏ (trong khi ổ zin nằm ở bên trong), nên bạn cân nhắc điểm này trước.

Bracket này thiết kế cho các ổ cắm nguồn chuẩn C8 của SCHURTER, loại 4300.0102:
4300.0102 SCHURTER Inc. | Power Entry Modules (PEM) | DigiKey

Model cũng có kèm một miếng spacer (tùy chọn) để đặt bên dưới ổ cắm, giúp canh đúng chiều cao.

Nên in với layer height 0.20mm hoặc 0.25mm để đạt đúng độ dày yêu cầu.

Hướng dẫn lắp đặt:

1. Cắt ngắn các ngàm kẹp (mounting clips) trên ổ cắm nguồn mới còn khoảng một nửa chiều dài. Đây chỉ là bước sơ bộ, lát nữa sẽ cắt tiếp cho đúng.

2. Lỗ sẵn trên vỏ cần được nới rộng nhẹ để ổ cắm lọt vào. Bạn có thể dùng Dremel để làm bước này. Đừng mài quá tay, và dừng ngay khi ổ cắm vừa khít để đưa vào lỗ.

3. Đặt spacer vào các khe ngàm trên vỏ, đẩy xuống hết cỡ.

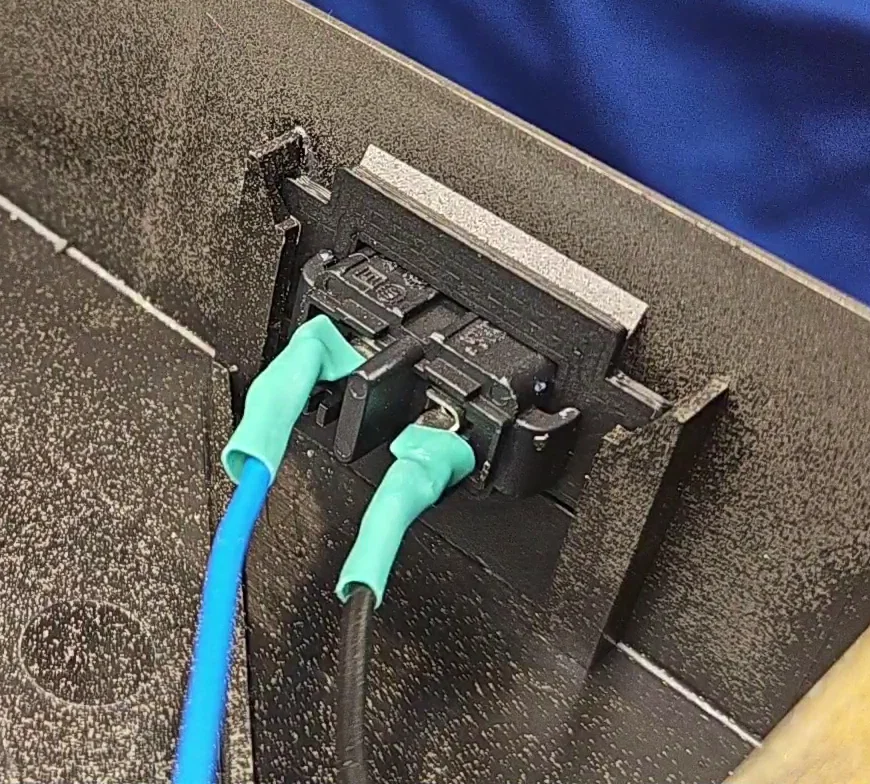

4. Đặt ổ cắm đúng vị trí trong lỗ, rồi trượt bracket vào các khe. Bracket sẽ chưa xuống hết vì các ngàm kẹp trên ổ cắm vẫn còn dài. Đánh dấu vị trí cần cắt để ngắn vừa đủ. Một lần nữa, nhớ đừng cắt quá nhiều—ngàm phải kẹp chặt vào bracket.

5. Lắp lại mọi thứ đúng vị trí và nhấn để press-fit bracket cố định tại chỗ.
