Đèn Kinetic (PRUSAMENT Upcycle)

Giới thiệu

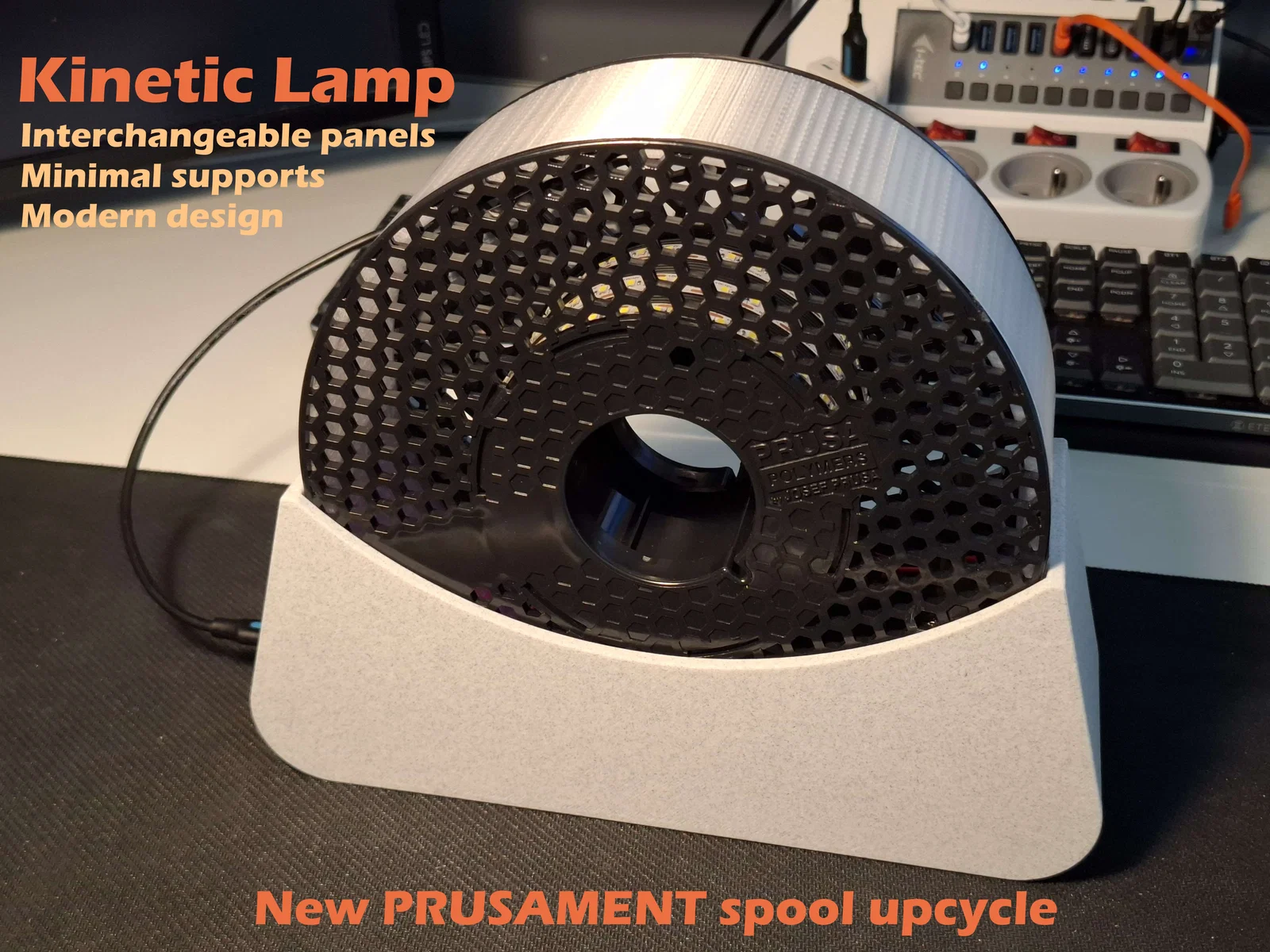

Mẫu này là một chiếc đèn được kích hoạt theo kiểu chuyển động (kinetically actuated), tận dụng (upcycle) các cuộn spool Prusament mới để tạo thành một thiết kế hiện đại, gọn gàng. Đèn sẽ bật chỉ với thao tác lăn cuộn spool đơn giản và phát sáng từ bên trong. Rất hợp để trên bàn đầu giường, đọc sách ban đêm, và cũng dễ dùng RGB LEDs để điều khiển màu sắc theo ý thích. Mẫu còn có các tấm ốp hông (side panels) thay thế được—bạn có thể làm bằng nhiều vật liệu khác nhau để hợp với không gian hay phong cách nào cũng được.

Danh sách linh kiện

Chi tiết in 3D

1x PRUSA Sliding mechanism with limit witch mounting
1x PRUSA Sliding mechanism 2
1x PRUSA Light diffuser (khuyến nghị filament trong hoặc bán trong; khuyến nghị pattern infill đẹp)
2x PRUSA Bearing mount
1x PRUSA Floor
2x PRUSA Side panel
2x Magnet cover

Linh kiện khác

2x vít tự ren 2.5mm
4x vít M3x8mm button head
4x vít M38xmm flathead
8x insert ren M3x6mm (threaded insert)
6x bạc đạn (ball bearings) skateboard (ID 8mm, OD 22mm)
4x chân cao su

16x nam châm neodymium tròn 5x3mm
2x nam châm neodymium chữ nhật 3x4x20mm

1x Limit switch có cần gạt (mình dùng ZIPPY SM-05H-03P0-Z)
1m LED strip (mình dùng loại này)
1x module DC-DC Step-up (tùy chọn, tùy loại LED strip; mình dùng loại này)
1x board break-out cổng USB-C

Keo 502 (superglue), mỏ hàn, dây điện dự phòng

Hướng dẫn

1. Chuẩn bị thanh ray

Bạn cần: PRUSA Sliding mechanism with limit switch mounting, PRUSA sliding mechanism 2, limit switch, 2x vít 2.5mm, 2x nam châm neodymium chữ nhật 3x4x20mm, 2x PRUSA Magnet cover

Chuẩn bị ray bằng cách nhét/dán nam châm vào các lỗ đã chừa sẵn, rồi che đầu còn lại bằng nắp in 3D. Bắt limit switch bằng hai con vít nhỏ trực tiếp vào nhựa.

2. Chuẩn bị cụm gắn bạc đạn

Bạn cần: 2x PRUSA Bearing mount, 6x bearings, 4x insert ren M3 (threaded inserts)

Chuẩn bị cụm gắn bạc đạn bằng cách dán bạc đạn lên từng trụ đã thiết kế sẵn. Sau đó dùng mỏ hàn để ép insert ren vào phía dưới.

3. Nửa spool thứ nhất

Bạn cần: Cuộn PRUSAMENT mới đã dùng hết (spool rỗng), PRUSA Light difuser

Tách spool thành hai phần và lấy một nửa vẫn còn trụ giữa. Canh các trụ của Light diffuser khớp với các lỗ trên spool rồi ấn vào (một vài lỗ có thể cần nới rộng nhẹ bằng dao exacto). Phần trên của light diffuser nên nằm sát một trong các rãnh dẫn filament của spool. Sau đó canh thanh ray có gắn limit switch đối xứng với khe mở phía dưới và dán cố định.

4. Điện tử

Bạn cần: LED Light strip, module DC-DC step-up, dây điện

Quấn và dán LED strip quanh trụ giữa của spool. Ở bước này có thể tháo light diffuser ra, làm xong rồi gắn lại sau. Nhớ để dây đầu strip nằm gần vị trí limit switch. Nối (hàn) dây dương của LED strip vào limit switch. Chân còn lại của limit switch nối với cực dương output của module step-up. Cuối cùng, cực âm output của module nối với dây âm của LED strip.

NOTE: Nhớ nối strip vào chân normally-closed của công tắc để đèn chỉ sáng khi bị nhấn. Đồng thời chỉnh điện áp output trên module step-up bằng biến trở (trimmer) trước khi nối vào LED strip để tránh lỡ cấp quá áp.

5. Nửa spool thứ hai

Bạn cần: Nửa còn lại của spool, PRUSA Sliding mechanism 2

Gắn lại diffuser nếu bạn đã tháo ra, rồi ráp lại spool—cần dùng lực khá mạnh để gài hai nửa vào nhau và xoay đến khi nghe “click” khớp hoàn toàn. Sau đó lấy thanh ray còn lại và dán đối diện với thanh đầu tiên. Đảm bảo hai thanh ray đồng tâm, nếu không cơ cấu sẽ không xoay được!

6. Vỏ đế (Cover)

Bạn cần: PRUSA Floor, 8x nam châm tròn 5x3mm, 4x insert ren M3, 4x vít buttonhead, đầu nối USB-C, 4x chân cao su, dây điện

Lấy phần sàn (floor) in 3D của vỏ và gắn chân cao su chống trượt. Sau đó ép khít (press-fit) hoặc dán nam châm tròn vào các lỗ hai bên. Nhớ canh sao cho toàn bộ nam châm cùng chiều ở cả hai bên, để các tấm ốp hông có thể hoán đổi qua lại. Dán cổng USB-C ở phía sau vỏ và hàn dây nối từ đó vào ngõ vào của module step-up. Cuối cùng, dùng nhiệt để ép insert ren vào các trụ bên dưới và bắt module step-up vào bằng vít.

7. Lắp ráp cuối & tấm ốp hông

Bạn cần: 2x PRUSA Side panel, 8x nam châm tròn 5x3mm, các cụm bearing mounts đã chuẩn bị, 4x vít M3 flathead

Chuẩn bị 2 tấm ốp hông bằng cách ép khít hoặc dán nam châm vào. Nhớ canh để nam châm hút đúng với nam châm trên vỏ, để tấm hông bám chắc tại chỗ.

Sau đó lấy các cụm gắn bạc đạn đã chuẩn bị, trượt chúng vào các thanh ray bên trong spool rồi bắt toàn bộ cụm xuống đế bằng bốn con vít flathead từ phía dưới.

8. Ngắm thành quả thôi!

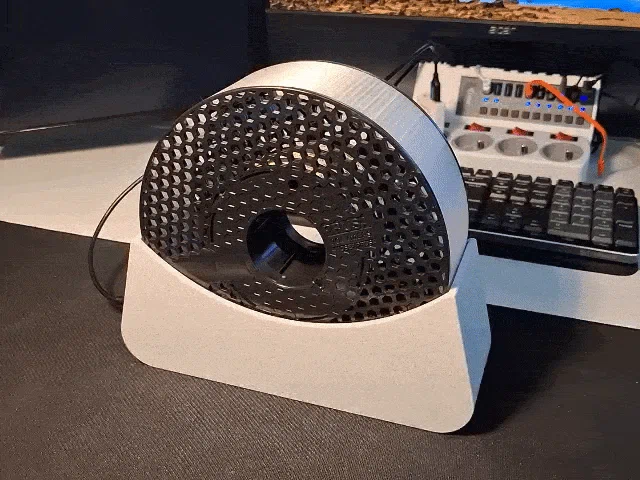

Voilà! Đèn của bạn đã hoàn thiện và sẽ bật ngay khi bạn lăn spool. Bạn có thể in 3D thêm nhiều bộ side panels với vật liệu và thiết kế khác nhau—trong suốt để thấy “ruột” bên trong, trơn đơn giản cho gọn, hoặc in logo cá nhân của bạn. Bạn cũng hoàn toàn có thể làm side panels bằng vật liệu khác nữa—plexiglass, gỗ hay kim loại đều được cho chiếc đèn của bạn ;)

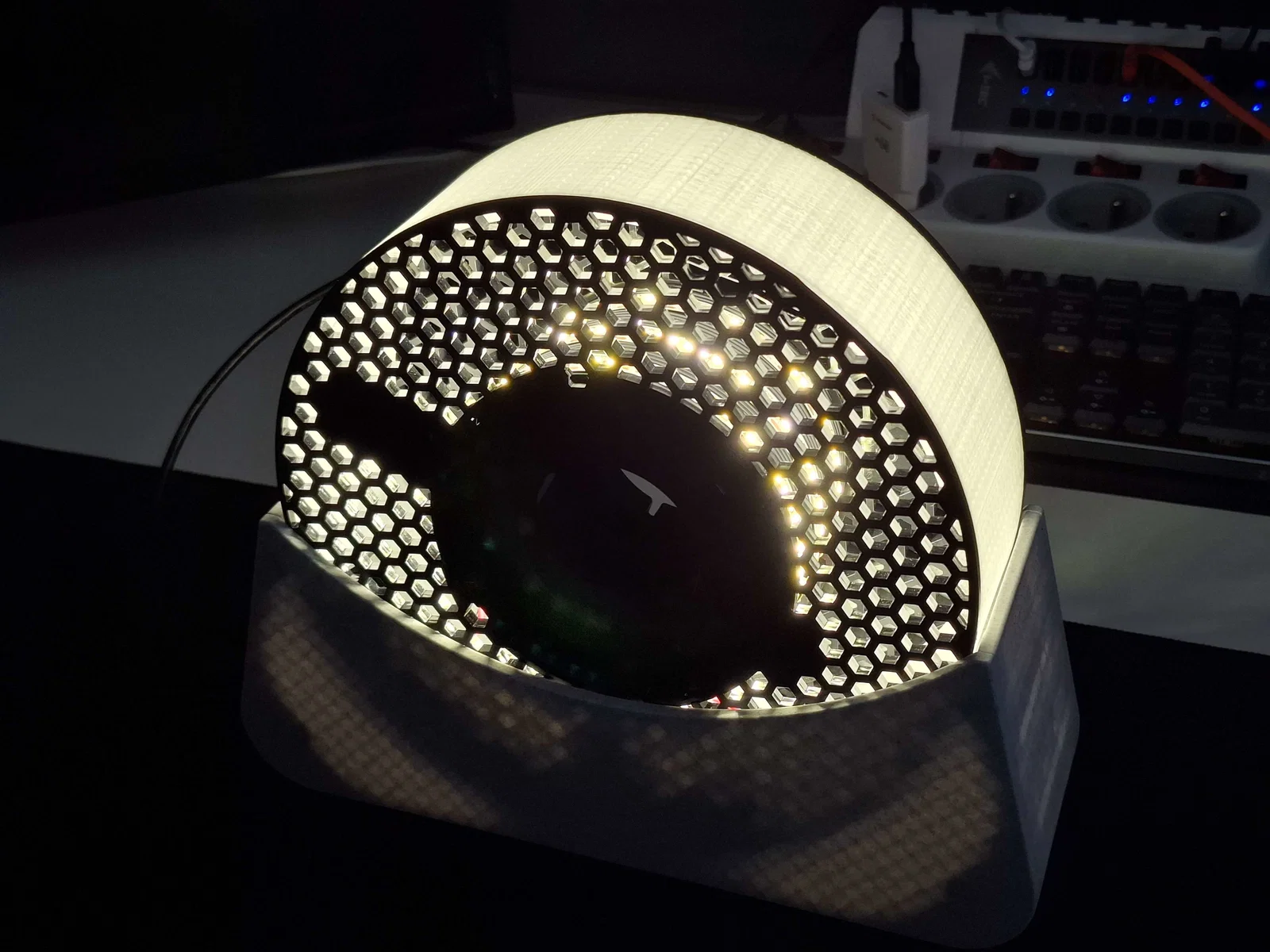

Đây là chiếc đèn của mình dùng PRUSAMENT Marble Grey PLA...

... và khi tắt đèn!

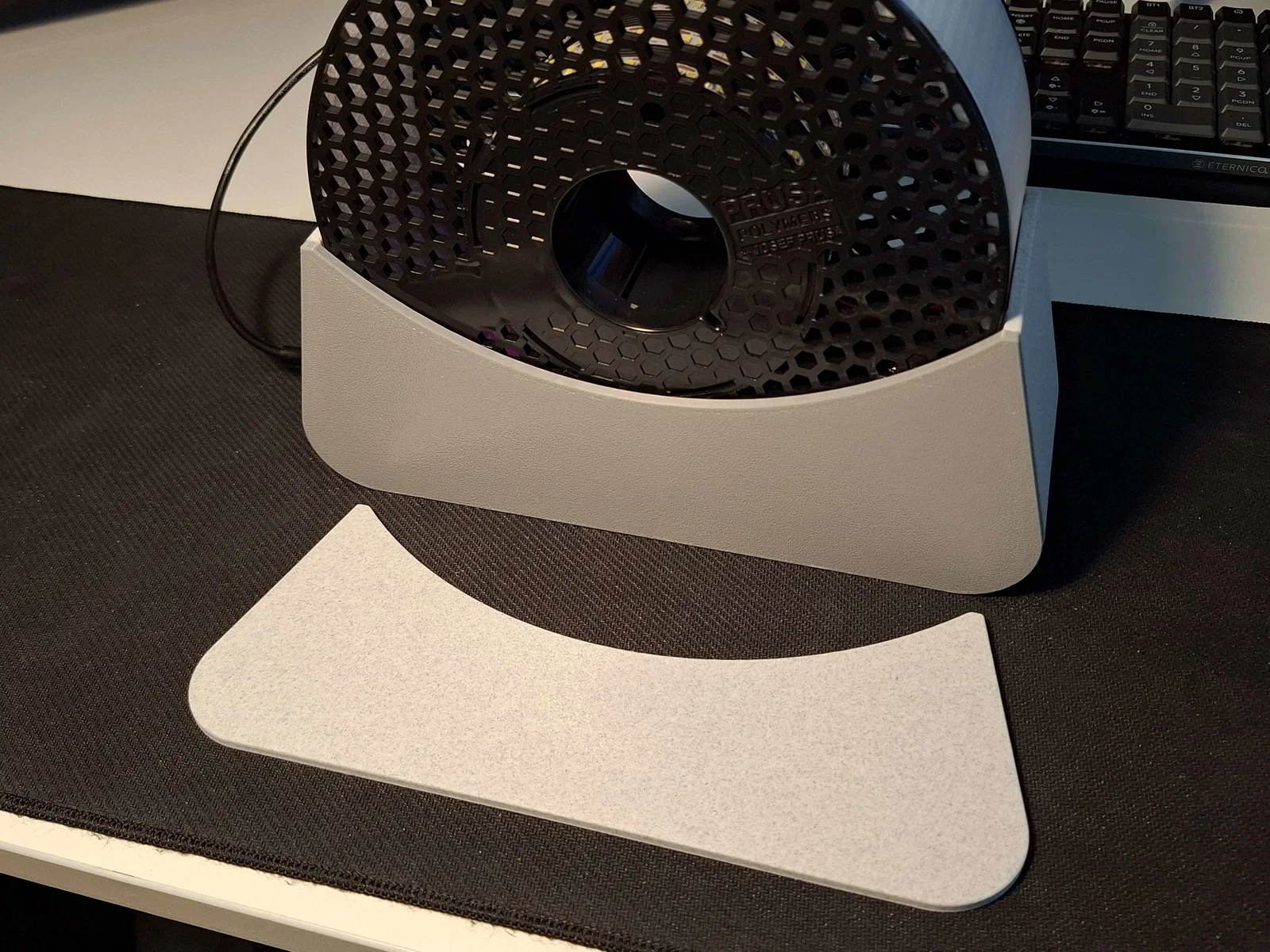

Chỉ cần gắn/bóc các tấm hông nam châm là bạn đổi style hoàn toàn liền!
