Ốp TPU XT60 F sang XT30 M + Đồ gá hàn (Solder Assistant)

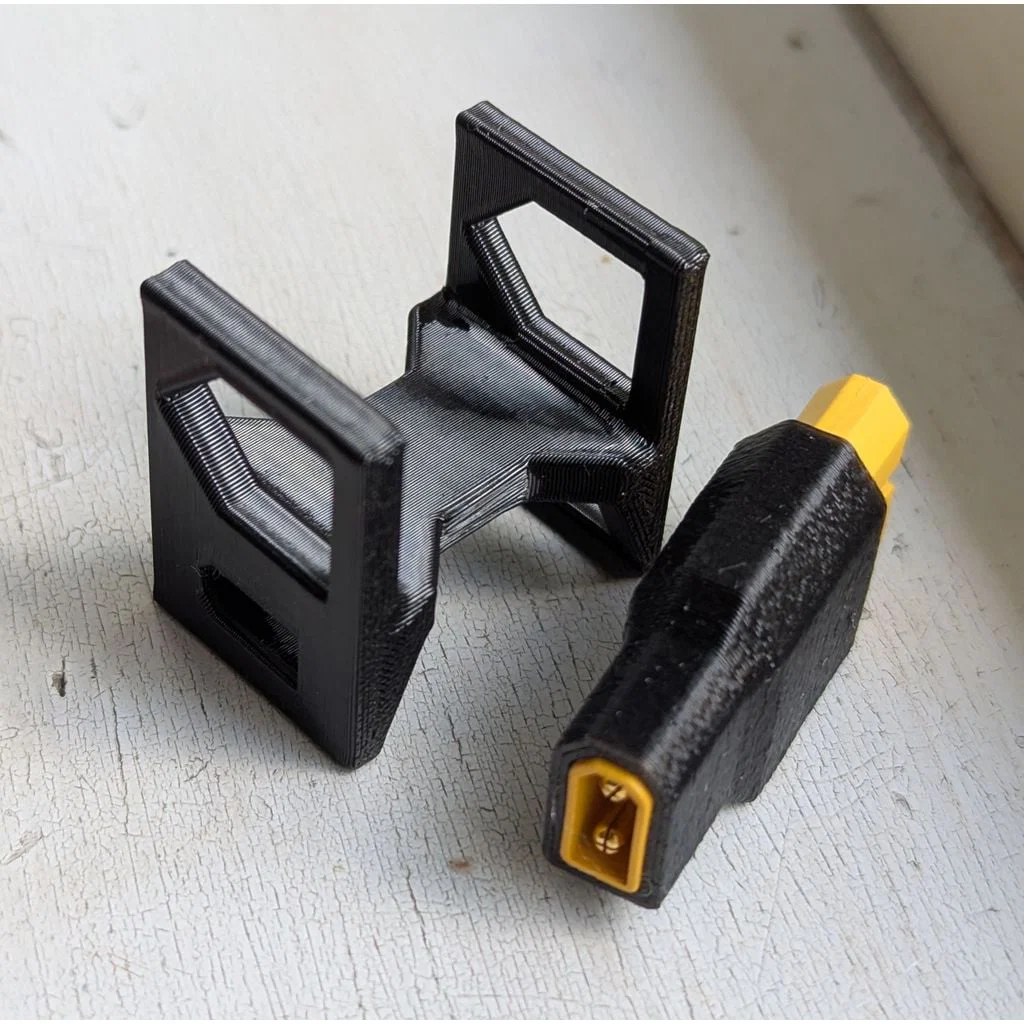

Mình thích thiết kế tối giản của cái adaptor này, nhưng không muốn bỏ $10 rồi ngồi chờ ship trong khi ở nhà đã có sẵn cả đống đầu XT30 & XT60. Nên mình làm thêm một cái solder assistant để hỗ trợ lắp adaptor.

Các thay đổi so với mẫu TPU cover gốc:

• Thành dày hơn (3 lines thay vì 2);

• Vát 45 độ nên không cần supports;

• Thêm chặn & kẹp nhỏ bên trong, để sau khi nhét cụm connector vào cover thì khó bị tuột ra;

• Có kèm file STEP & file project OrcaSlicer.

Cái cover được thiết kế để in theo phương thẳng đứng (phần XT30 ở dưới) và chỉ in bằng SOFT FILAMENT như TPU (các loại như PLA, PETG… sẽ không dùng được) với các thiết lập sau:

• Layer height 0.2mm;

• Line width 0.45–0.5mm;

• Không supports;

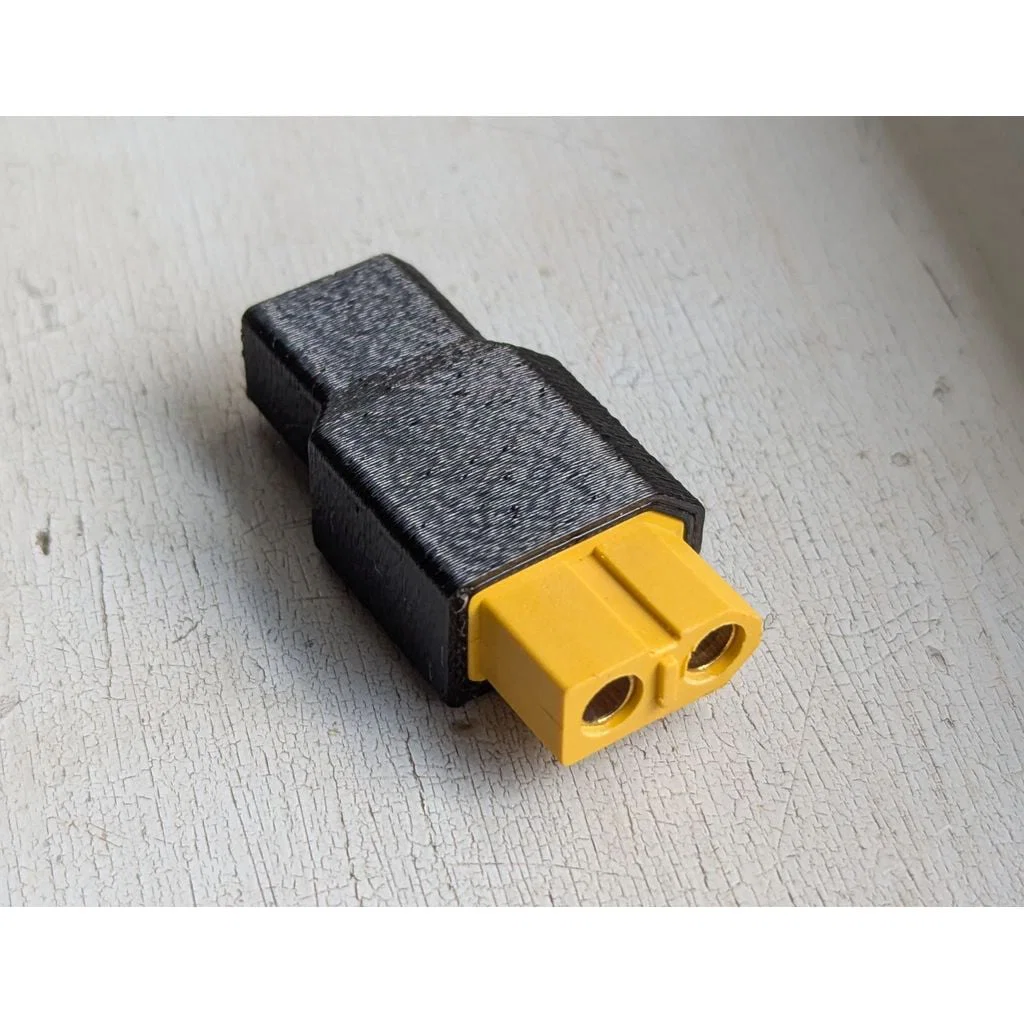

• Có thể bật fuzzy skin ở mặt ngoài để cụm connector không bị trơn (mình in có fuzzy skin, xem hình);

• Thêm outer brim nếu bị vấn đề bám dính.

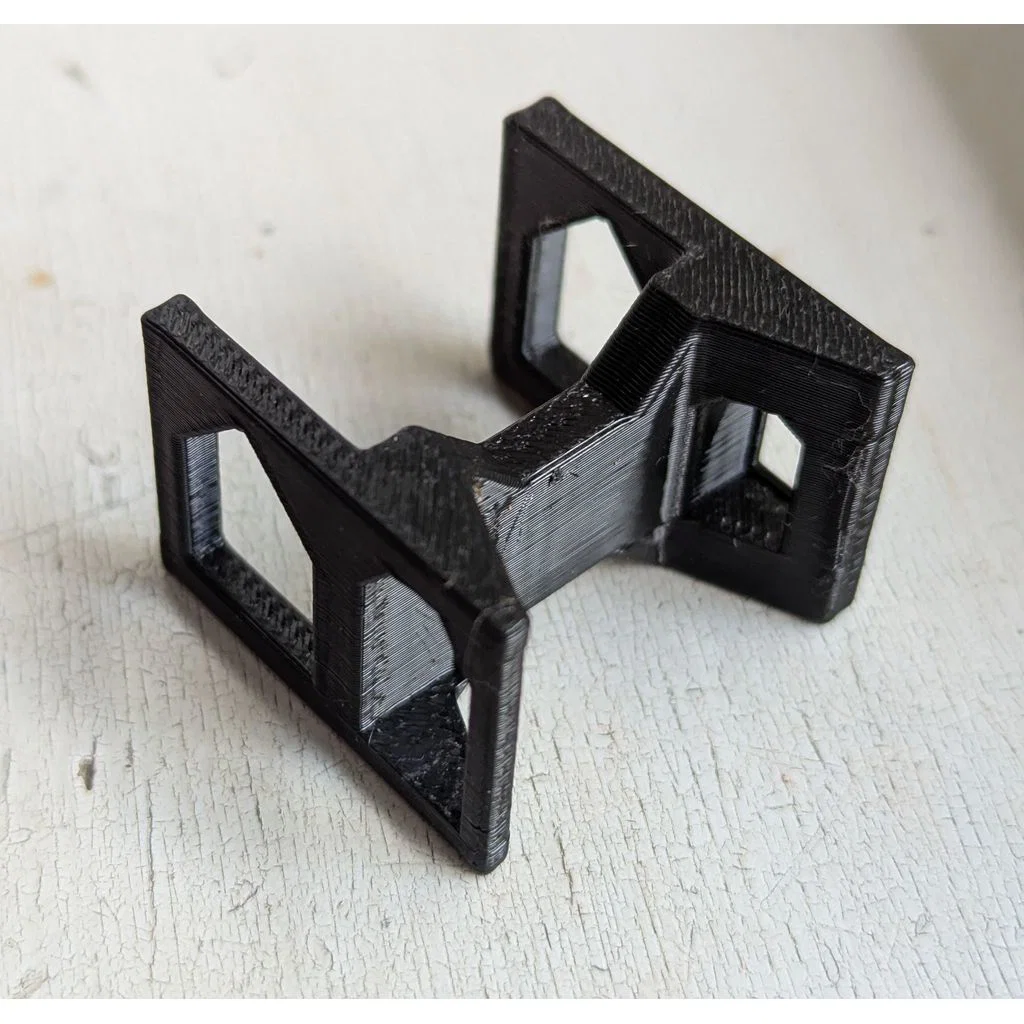

Solder assistant được thiết kế để in bằng filament cứng (PLA, PETG, v.v.) với các thiết lập sau:

• Layer height 0.2mm;

• Line width ~0.5mm;

• Không supports;

• Các khe giữ connector không nên bị lỏng, nhưng connector từ các hãng khác nhau sẽ có kích thước hơi khác. Nếu bạn không nhét vừa connector vào assistant hoặc bị lỏng — hãy scale assistant trong slicer theo 2 chiều (Y và Z trong file project OrcaSlicer của mình).

• Bạn có thể muốn chỉnh vị trí seams để nó không nằm trong các khe connector (mình đã làm vậy).

Bạn có thể xem các setting mình dùng để in trong file project OrcaSlicer đi kèm.

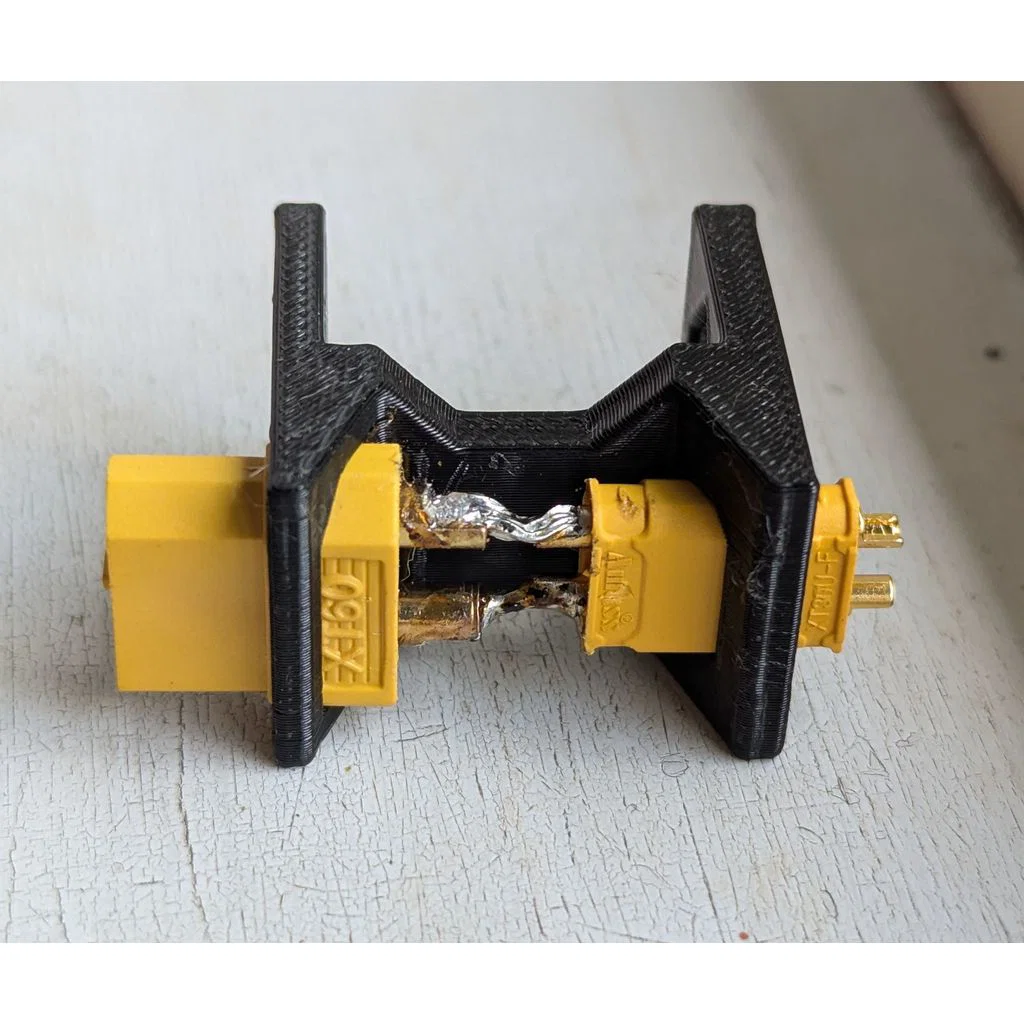

Cách dùng:

• Đút XT30 male vào assistant từ phía trong vào đúng khe cho tới khi chạm chặn;

• Đút phần XT30 female từ phía ngoài vào để XT30 lắp khớp và được giữ vào assistant;

• Đút XT60 female + male (đã cắm với nhau) từ phía ngoài vào, đầu male vào trước, cho tới khi chạm chặn;

• Hàn dây (nên dùng dây to) rồi để nguội;

• Tháo XT30 female ra từ phía ngoài;

• Kéo XT60 male ra phía ngoài để lấy cả cụm ra khỏi assistant;

• Nhét cụm đó vào adaptor.
