Liên kết bánh răng từ tính với thiết kế gấp giấy

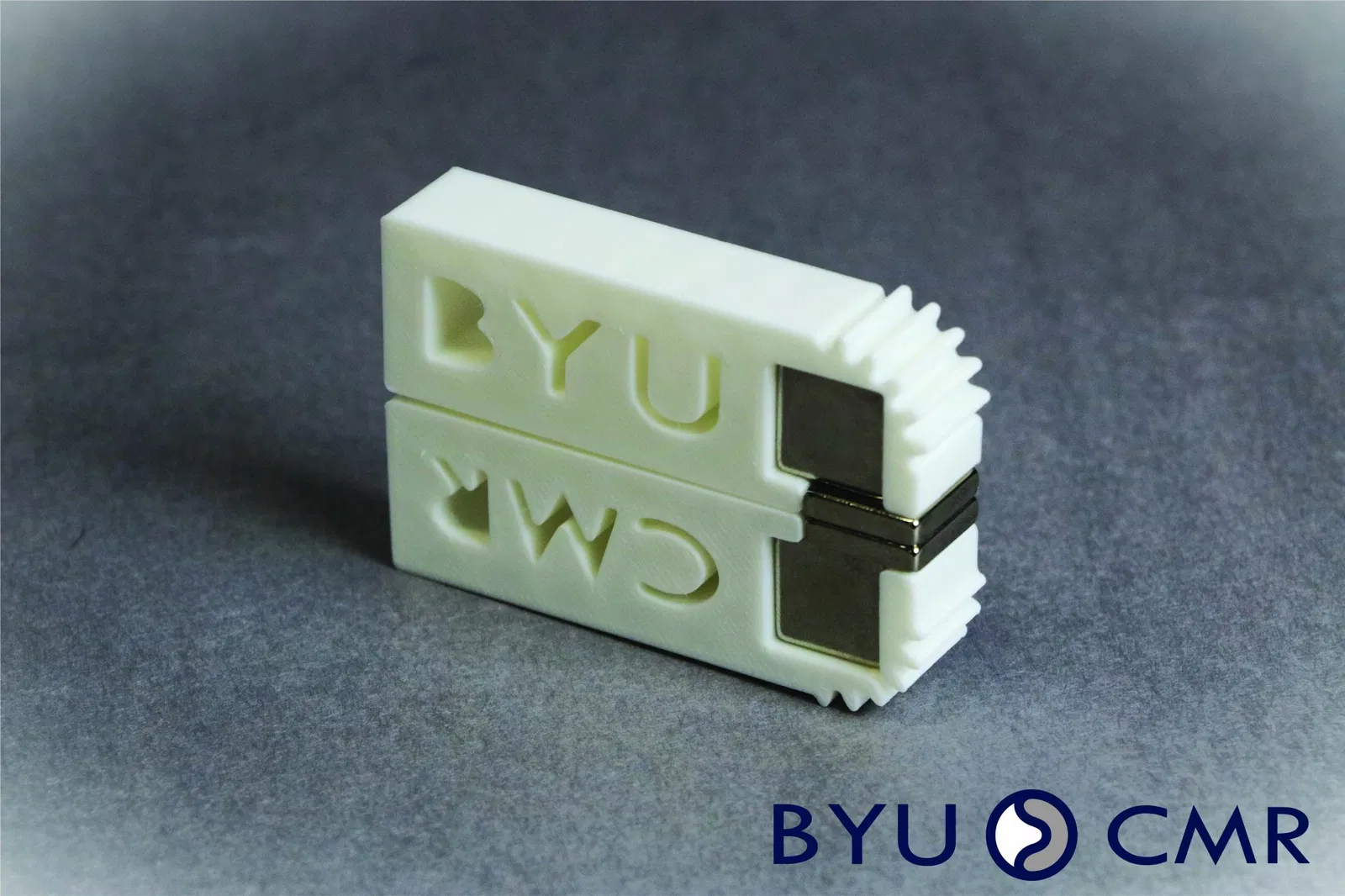

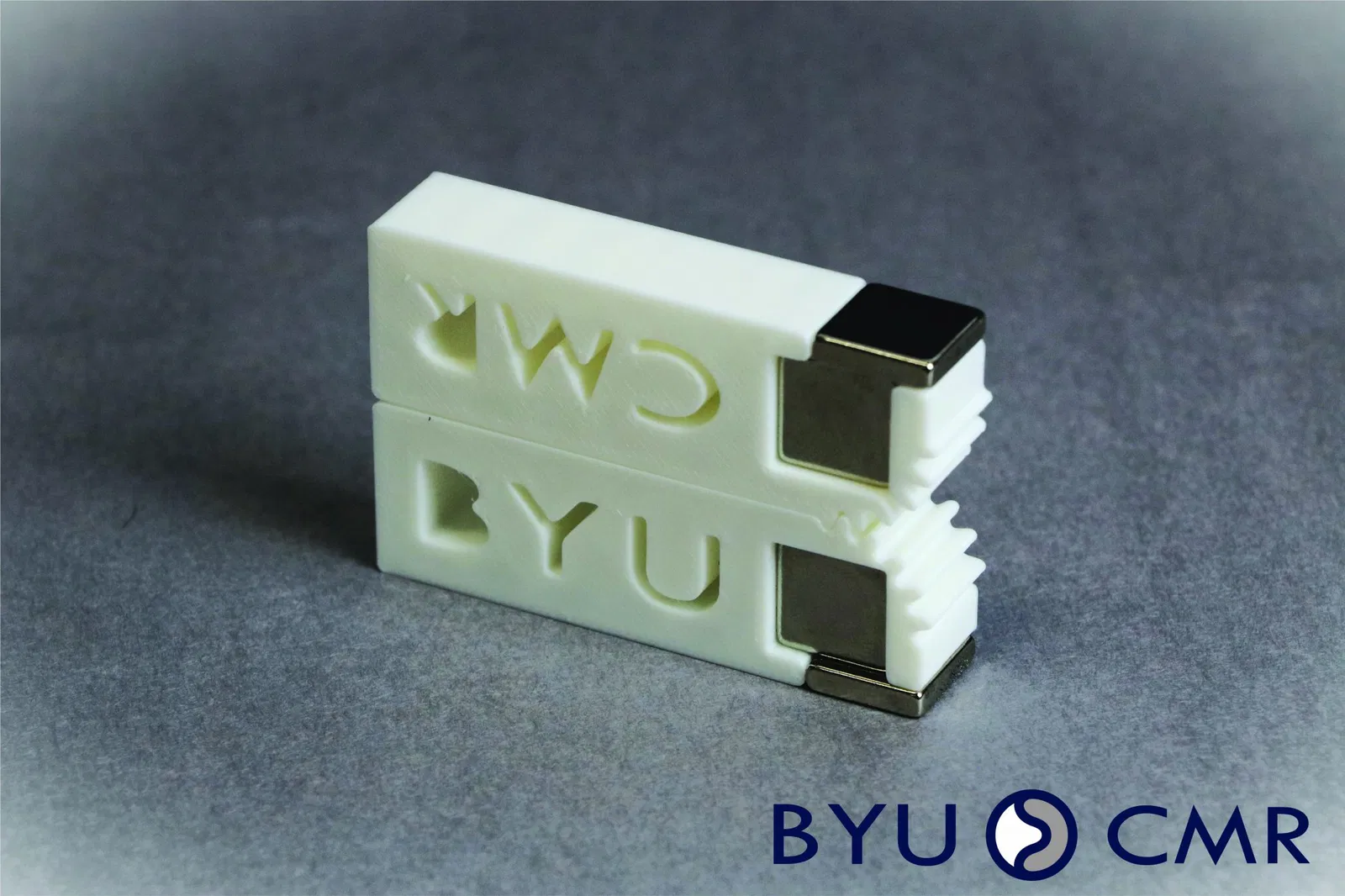

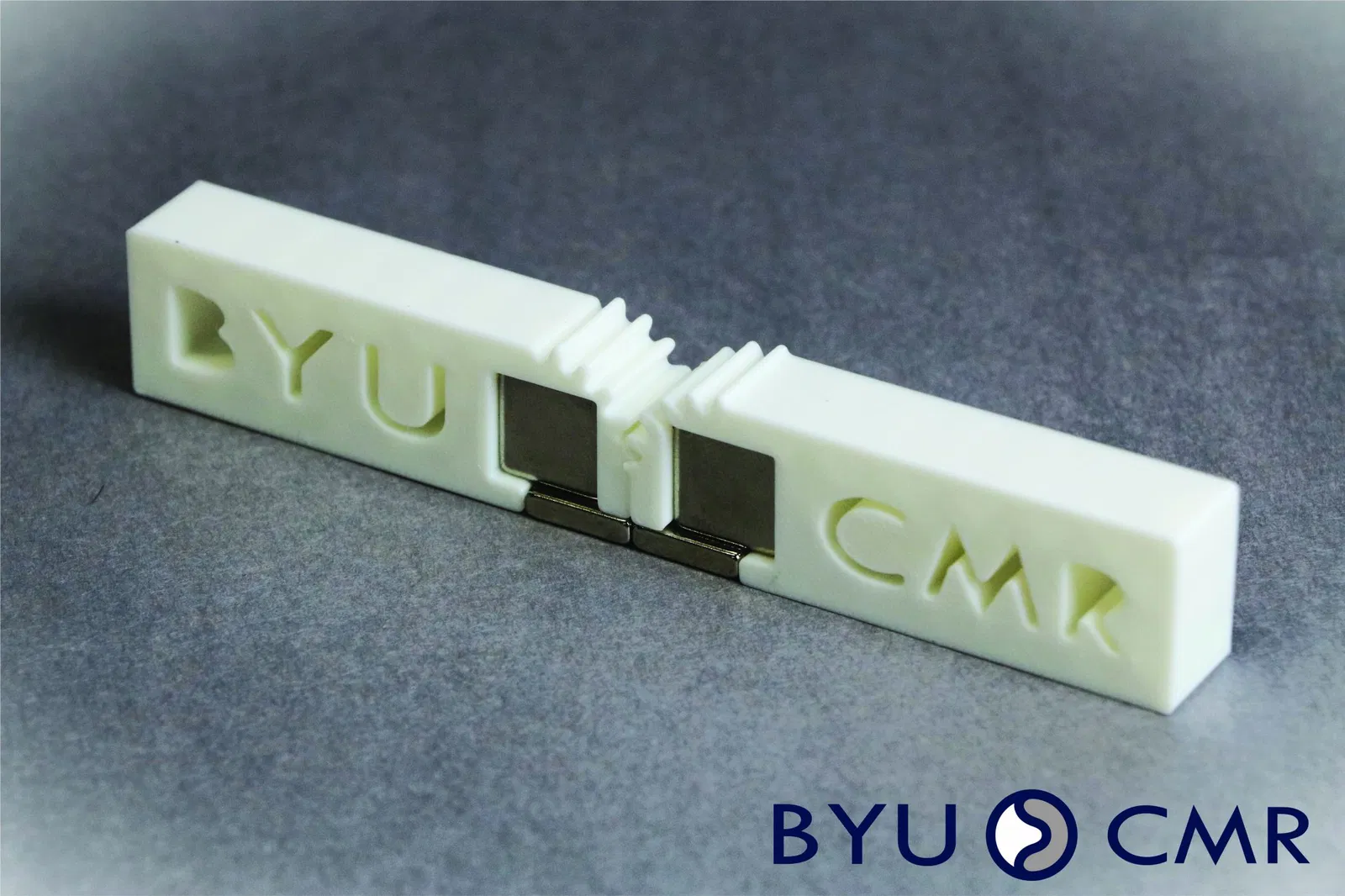

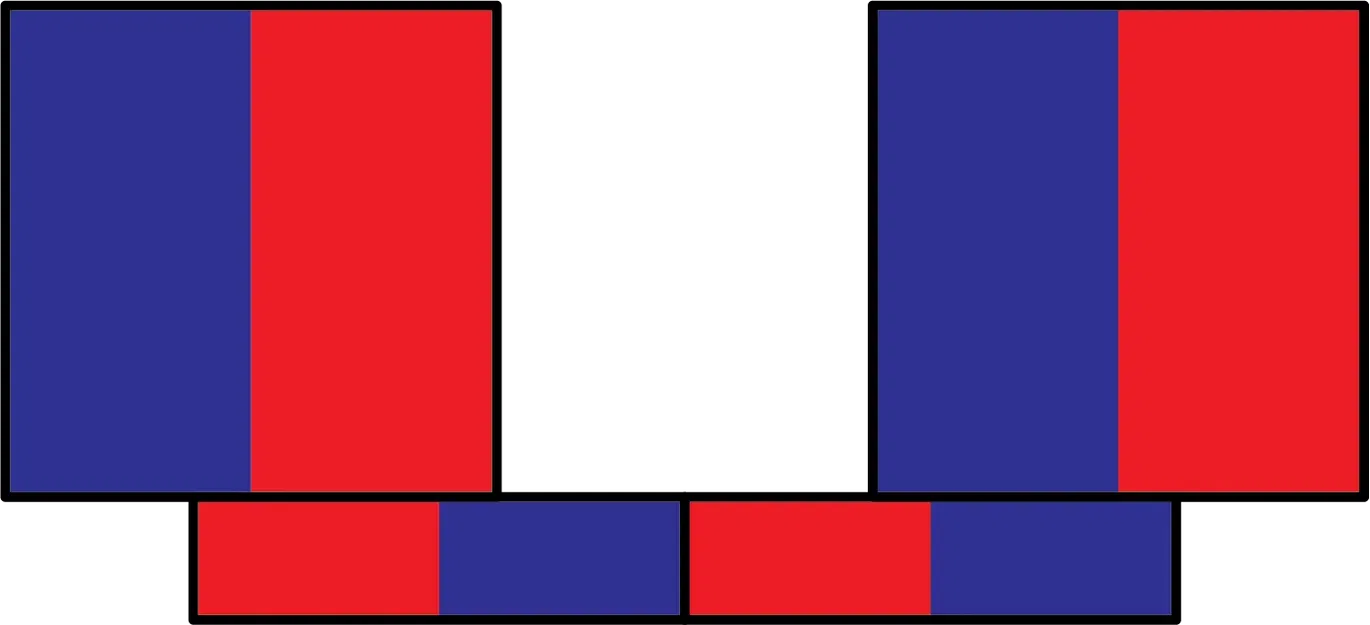

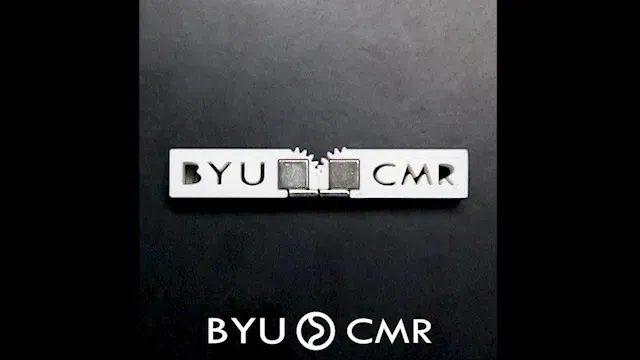

Tóm tắt Thiết kế này dựa trên Bánh răng từ tính. Trong Bánh răng từ tính, hướng của một nam châm quay nhiều gấp đôi so với hướng của nó quay xung quanh tâm của nam châm khác. Điều này, cùng với sự hiện diện của hai trạng thái cân bằng ổn định và không ổn định xen kẽ ở 90 độ, cho phép trạng thái cân bằng không ổn định được coi là trạng thái cất giữ và trạng thái cân bằng ổn định là trạng thái triển khai cho 180 độ quay. Các bánh răng sau đó được kết hợp với các liên kết, nơi chỉ một phần tư của bánh răng là cần thiết để duy trì quay mà không bị trượt. Một điểm dừng cứng thường được tích hợp để đảm bảo trạng thái cân bằng ổn định hơn trong trạng thái triển khai, cũng như các nam châm bổ sung để làm sâu thêm cái giếng năng lượng. Các nam châm bổ sung ở đây mạnh đến mức chúng gây ra quay xung quanh các cạnh của chúng, dẫn đến sự ổn định bổ sung. Do đó, nguyên mẫu này có hai trạng thái cân bằng ổn định, và có thể quay từ -180 đến +180 độ. Tương tự như các bánh răng, nguyên mẫu này là một món đồ chơi xoa tay tuyệt vời! Tùy thuộc vào độ chính xác của máy in 3D của bạn, có thể cần keo siêu dính để gắn các nam châm; các nam châm bổ sung yêu cầu keo siêu dính bất kể. Phòng thí nghiệm CMR sử dụng keo siêu dính Gorilla. Nam châm có thể được tìm thấy tại đây. ### Tìm hiểu thêm Thiết kế này được phát triển bởi Nhóm Nghiên cứu Cơ chế Tuân thủ (CMR) từ Đại học Brigham Young (BYU). Theo dõi chúng tôi tại @byucmr trên Instagram hoặc truy cập trang web Nghiên cứu Cơ chế Tuân thủ BYU (CMR) để tìm hiểu thêm về các cơ chế tuân thủ. Xem https://rdcu.be/dnHx0 để đọc một bài viết trong Nature Communications về cách và lý do chúng tôi chia sẻ các tài nguyên chế tạo này. Kiểm tra một bản xây dựng tương tự ở đây: <.> ### Thông tin kỹ thuật Bolanos, D., Ynchausti, C., Brown, N., Pruett, H., Hunter, J., Clark, B., ... & Magleby, S. P. (2022). Xem xét việc điều chỉnh độ dày, tổ chức, tiếp đất và triển khai trong thiết kế các mảng không gian dựa trên Miura-ori. Cơ chế và Lý thuyết Máy, 174, 104904. Theo dõi chúng tôi tại @byucmr trên Instagram hoặc truy cập trang web Nghiên cứu Cơ chế Tuân thủ BYU (CMR) để tìm hiểu thêm về các cơ chế tuân thủ, hoặc xem những cuốn sách này: Cơ chế Tuân thủ, Cẩm nang về Cơ chế Tuân thủ. ### Sở hữu trí tuệ Các tệp in 3D có thể tải xuống được cung cấp ở đây có thể được sử dụng, sửa đổi và tận hưởng cho mục đích phi thương mại. Để cấp phép công nghệ này cho các ứng dụng thương mại, hãy liên hệ với: Văn phòng Chuyển giao Công nghệ BYU 3760 Thư viện Harold B. Lee Đại học Brigham Young Provo, UT 84602 Điện thoại: (801) 422-6266 https://techtransfer.byu.edu/contact
