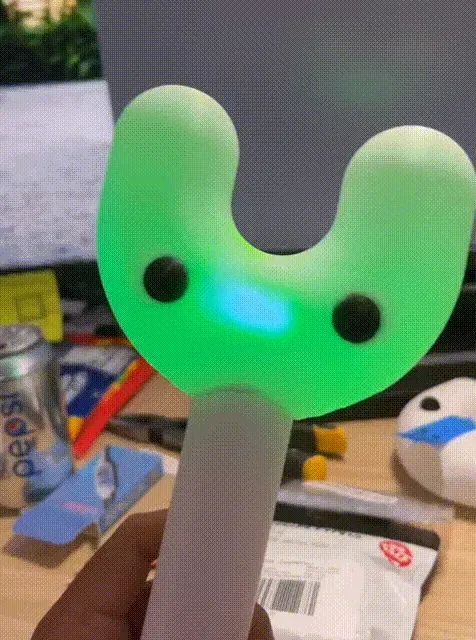

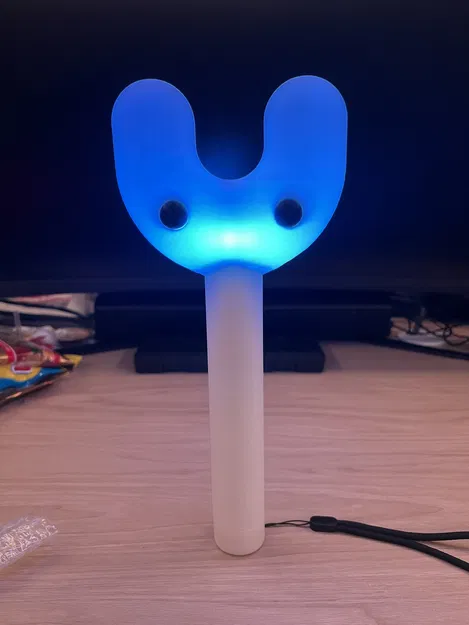

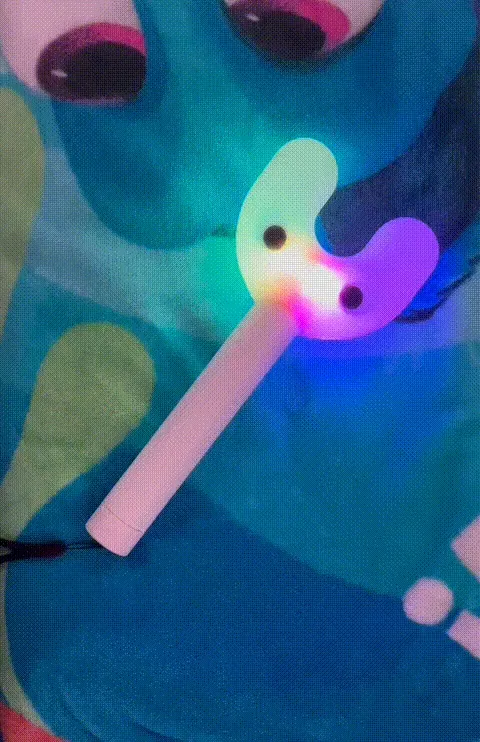

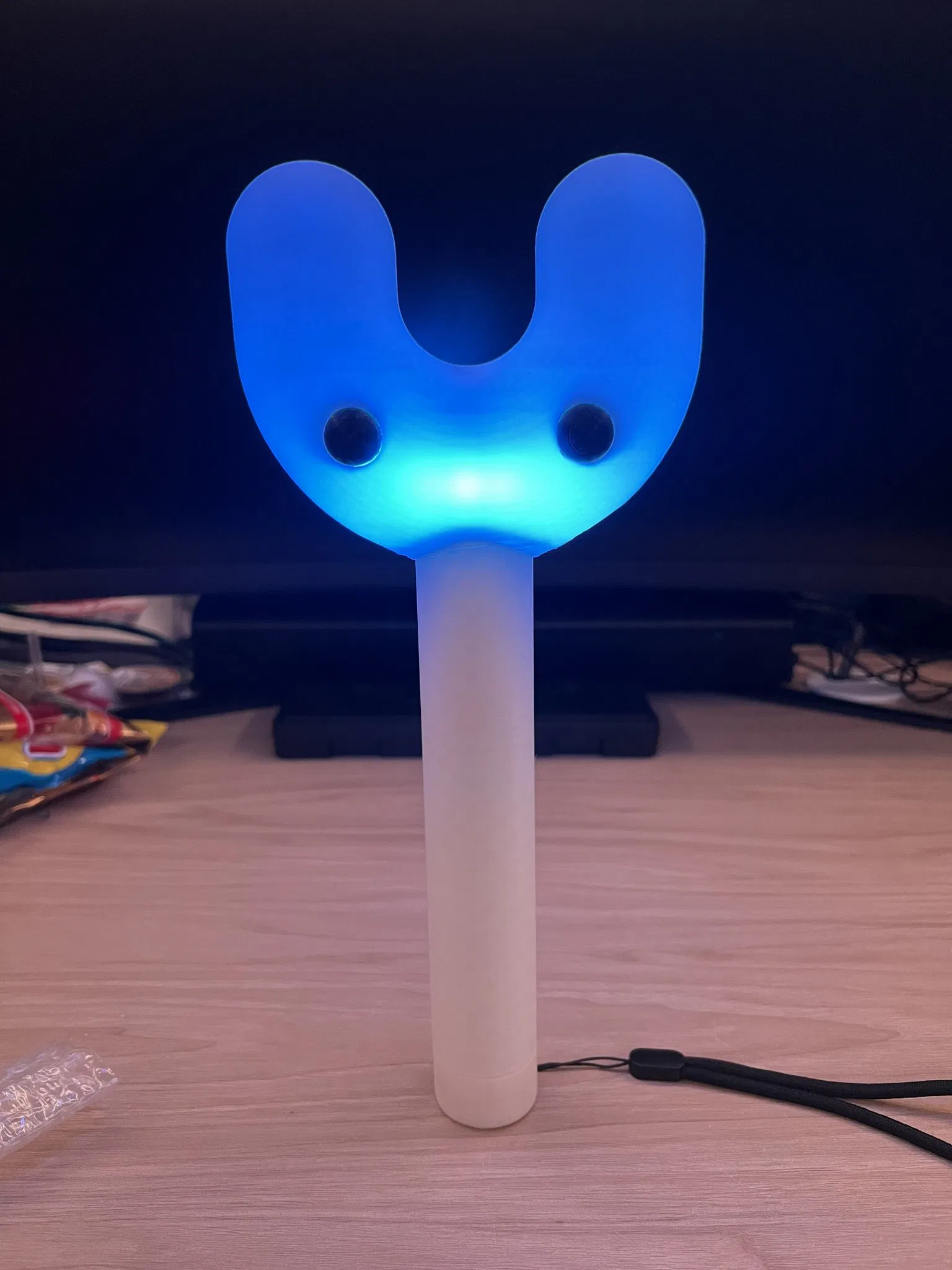

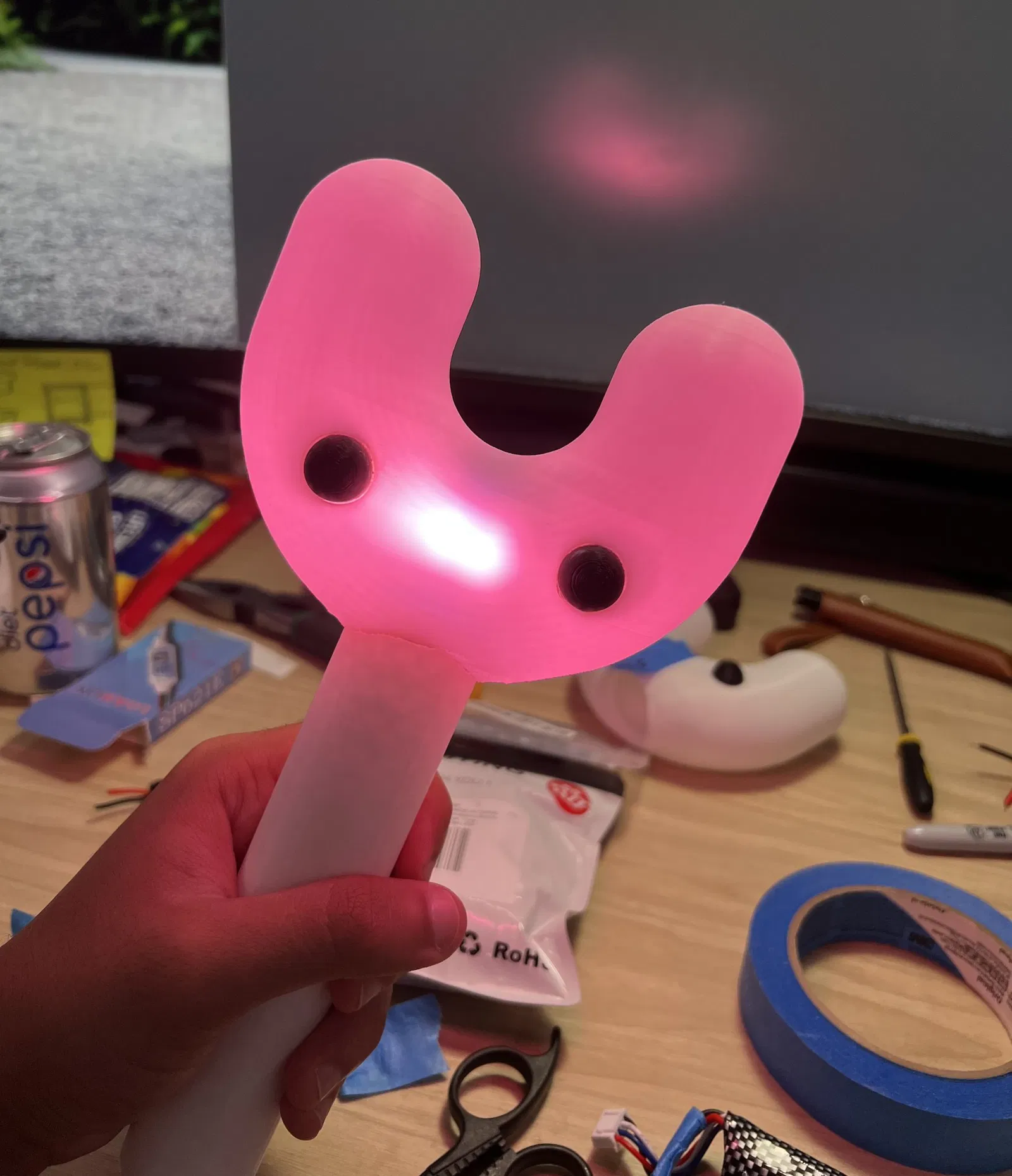

Gậy phát sáng Binky Bong của nhóm New Jeans

Tôi đã mô hình hóa gậy ánh sáng Binky Bong của New Jean. Toàn bộ dự án có chi phí khoảng 50 USD để thực hiện và các liên kết cho mọi thứ tôi đã sử dụng nằm dưới đây (liên kết của Mỹ).

Hướng dẫn in:

Tôi đã in những thứ này trên một máy Creality Ender 3.

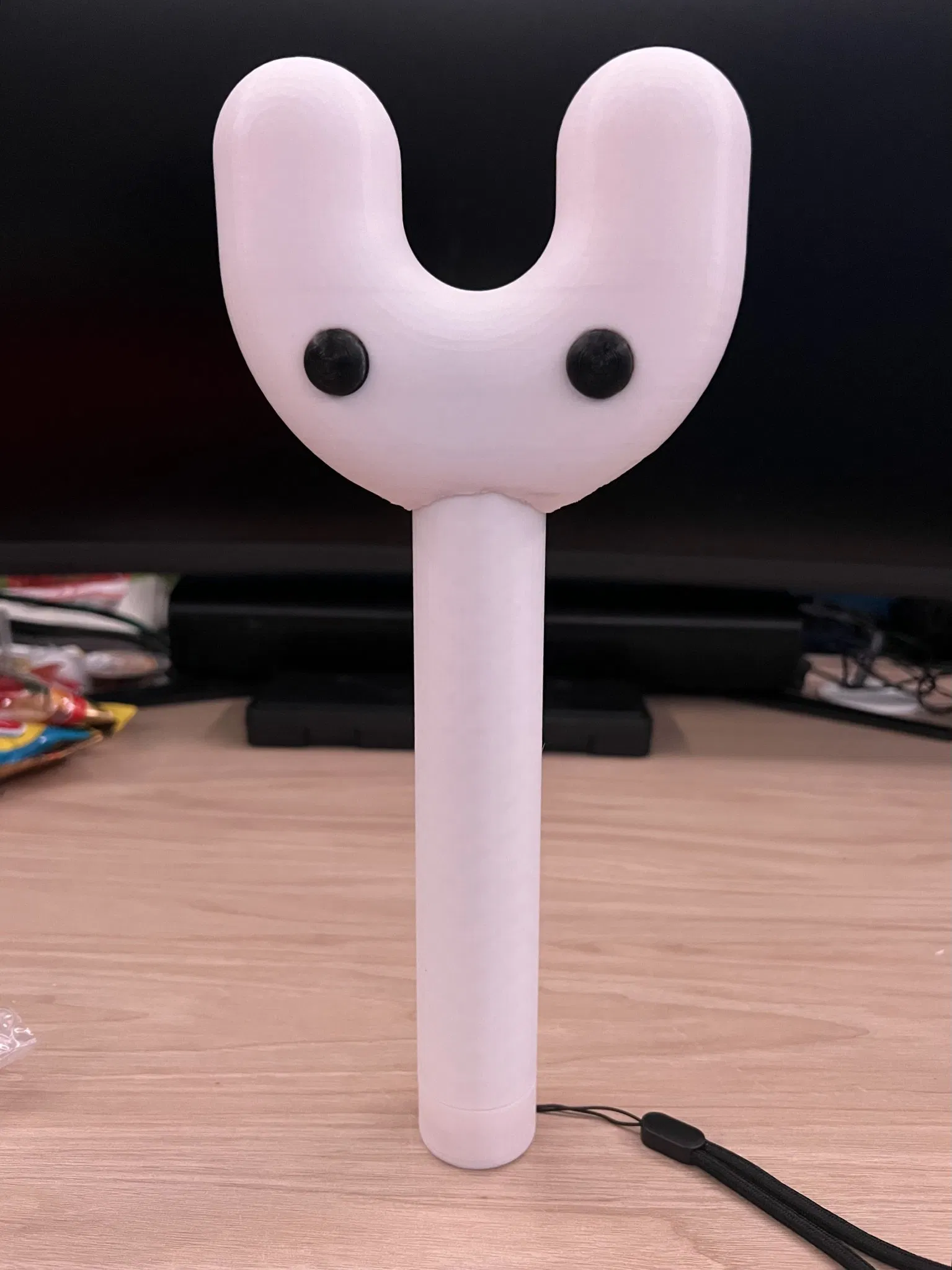

Tôi đã mắc một chút sai lầm trong quá trình mô hình hóa, vì vậy đối với phần trên (cái đầu) và đôi mắt, hãy in chúng ở tỷ lệ 150% để mọi thứ vừa vặn, hoặc sử dụng các tệp GCODE đã được hỗ trợ sẵn.

Danh sách các bộ phận + Liên kết:

Đèn LED ARGB: https://a.co/d/cKVE2Yn

Bảng điều khiển LED: https://a.co/d/6guYOHf

Bộ chuyển đổi điện áp: https://a.co/d/2I3XBln

Pin: https://a.co/d/esNOwcd

Cài đặt điện tử:

Tôi đã sử dụng 12 đoạn LED từ dải LED trong liên kết trên. Tôi đã hàn nó trực tiếp vào bảng điều khiển thay vì sử dụng đầu nối đi kèm trên bảng điều khiển.

Tôi cũng đã tháo đầu USB cái ra khỏi bảng điều khiển và đầu USB cái ra khỏi bộ chuyển đổi điện áp và hàn dây từ bảng điều khiển trực tiếp vào bảng chuyển đổi để thu nhỏ nó hơn. Nếu bạn nhìn vào nơi USB được kết nối trên bảng chuyển đổi, chân 4 là cho đất (dây đen) và chân 1 là cho nguồn (dây đỏ).

https://www.electroschematics.com/wp-content/uploads/2010/01/usb-pinout.jpg?resize=500%2C328?w=500 bức tranh này cho bạn thấy vị trí của các chân trên USB mà bạn có thể theo dõi để hàn trực tiếp vào bảng chuyển đổi.

Cũng có một đèn LED màu đỏ trên bảng chuyển đổi để cho biết rằng nó đang hoạt động. Bạn có thể che nó bằng một mảnh băng dính để không thấy nó qua thân gậy ánh sáng.

Mặc dù bạn có thể kết nối trực tiếp pin với bảng chuyển đổi, tôi đã sử dụng bộ chuyển đổi trong hộp pin được liên kết ở trên và hàn nó vào các dây mà tôi đã hàn vào ĐẦU VÀO của bảng chuyển đổi. Bằng cách đó, tôi có thể tháo pin để sạc.
