Mô hình 3D ESP32 C3 Super Mini (.STL) - Hỗ trợ thiết kế vỏ hộp

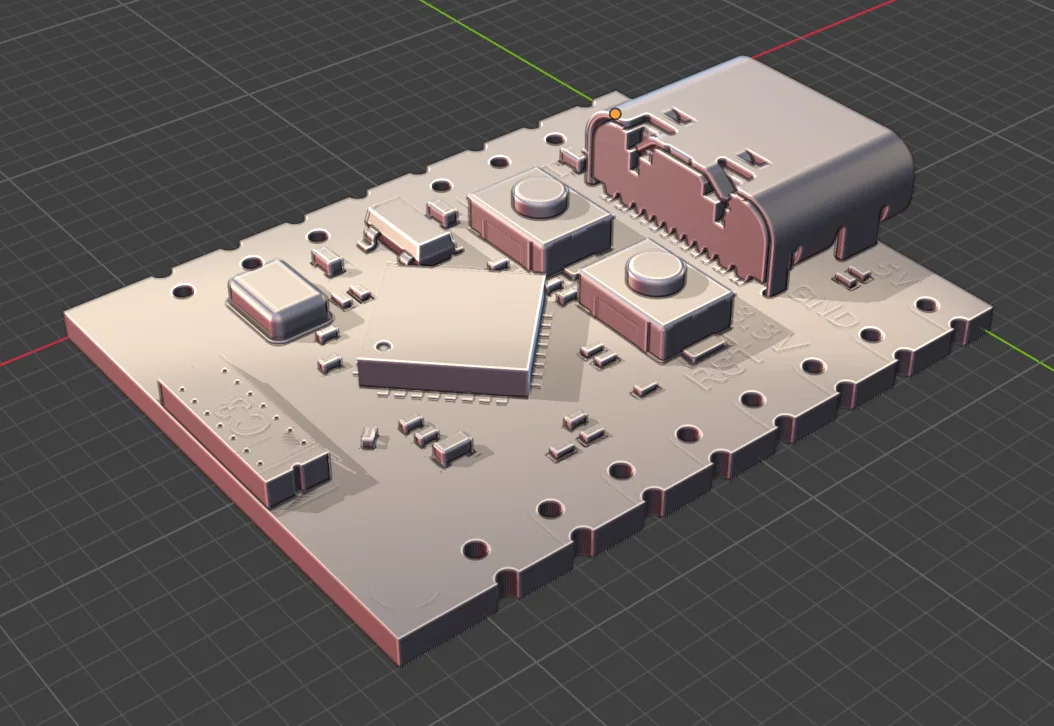

Mô hình 3D board mạch ESP32 C3 Super Mini

Bạn đang tìm kiếm một mô hình mẫu (mockup) chính xác của dòng bo mạch phát triển ESP32 C3 Super Mini để thiết kế vỏ hộp hoặc làm mô hình học tập? File STL này chính là giải pháp lý tưởng dành cho bạn. Thay vì phải tốn thời gian đo đạc thủ công từng linh kiện trên board thực tế, bạn có thể sử dụng trực tiếp mô hình này để dựng khung, thiết kế các lỗ bắt vít hoặc khoét lỗ cho cổng USB-C một cách chuẩn xác nhất. Đây là công cụ hỗ trợ đắc lực cho các kỹ sư điện tử, những người đam mê DIY hoặc các bạn sinh viên đang thực hiện dự án IoT.

Mô hình được thiết kế dựa trên kích thước thực tế của dòng ESP32 C3 Super Mini phổ biến hiện nay. Mọi chi tiết từ vị trí con chip điều khiển trung tâm, các nút nhấn, tụ điện, cho đến cổng kết nối USB-C đều được mô phỏng với tỉ lệ 1:1, giúp bạn dễ dàng tích hợp vào phần mềm thiết kế 3D như Fusion 360, Blender hay Tinkercad. Việc sử dụng mô hình này sẽ giúp bạn tiết kiệm được rất nhiều thời gian trong quy trình tạo mẫu sản phẩm (prototyping), đảm bảo rằng khi in xong, bo mạch sẽ vừa khít với vỏ bảo vệ mà không bị cấn hay hở.

Những lưu ý quan trọng khi sử dụng và in 3D mô hình này:

• Tương thích hoàn hảo: Mô hình được tối ưu hóa cho các phần mềm CAD, giúp bạn dễ dàng thực hiện các lệnh boolean (đục lỗ, cắt, hợp khối) để thiết kế case bảo vệ.
• Độ chính xác cao: Các vị trí cổng kết nối và lỗ chân cắm được làm chi tiết, giúp bạn xác định khoảng cách an toàn cho dây cáp và linh kiện ngoại vi.
• Lựa chọn vật liệu in: Nếu bạn chỉ in để làm mẫu thử (prototype) nhanh, nhựa PLA là lựa chọn kinh tế và dễ in nhất với độ chi tiết cao.
• Thiết lập layer height: Để đạt độ sắc nét cho các chi tiết nhỏ như chân linh kiện hay logo, mình khuyên bạn nên để layer height từ 0.12mm đến 0.16mm.
• Tối ưu hóa: Nếu máy in của bạn gặp khó khăn với các chi tiết nhỏ, hãy cân nhắc sử dụng tính năng 'detect thin walls' hoặc dùng vòi phun (nozzle) 0.2mm để có kết quả tốt nhất.
• Tính ứng dụng: Rất phù hợp để thiết kế các loại hộp đựng cho các dự án nhà thông minh, thiết bị đo đạc cảm biến hoặc các mạch điều khiển từ xa dùng ESP32.

Việc sở hữu một file 3D chất lượng sẽ giúp quy trình làm việc của bạn chuyên nghiệp và nhanh chóng hơn bao giờ hết. Chúc bạn có những sản phẩm ưng ý!
