Plotter cho Elegoo Neptune 3/4 (Spring-loaded, cứng vững, kẹp bút 6–16mm)

Lúc nào cũng muốn thử làm cái plotter attachment, mà mình quyết định tự làm luôn với vài tiêu chí cụ thể:

• Độ cứng vững cao và độ chính xác đường vẽ tốt.

• Có lò xo (spring loaded) nên lực tì lên giấy tương đối ổn định. Và vẫn chạy ổn nếu bed của bạn hơi bị lệch/không phẳng.

• Ngàm kẹp bút “universal”, kẹp được nhiều loại bút có đường kính từ 6mm tới 16mm.

Kết quả ra rất ổn, mình khá hài lòng. Dù in cho chuẩn hơi kén một chút, nhưng đáng công.

Bill of materials:

1. M2x6 đầu mỏng (thin-head) – 2 cái

2. M2x4 (hoặc thêm một con M2x6 khác) đầu mỏng (thin-head) – 1 cái

3. M4x20 (không dài hơn) – 1 cái

4. Lò xo lấy từ bút bi bấm (dài 20–25mm)

Quan trọng:

Thiết kế ban đầu cho Neptune 3 Pro, nên sẽ dùng được cho các máy Neptune 3/4 khác nếu cùng kiểu vỏ extruder. Nếu bạn không chắc, cứ in thử file "mount.stl" rồi lắp thử.

Bạn sẽ cần tinh chỉnh ironing kỹ cho các phần guide và insert, và đặt đúng như minh hoạ, nếu không phần dưới sẽ dễ bị kẹt khi chạy. Cài ironing của mình khi đó là:

• Speed 30mm/s

• Flow 20%

• Inset 0.21mm

• Spacing 0.15mm

Mình in bằng nozzle 0.4mm, layer height 0.16mm, PETG, 4 wall lines, 8 top/bottom layers, 20% infill, không cần supports – chạy ổn.

Nhớ kiểm tra cái này trước khi ráp full:

Có 3 loại phần guide với khe hở (gap) khác nhau. Bắt đầu với bản 0.10mm rồi gắn vào rail. Nó phải trượt mượt, nhưng không được rơ. Rơ quá? Thử bản 0.10mm_P. Chặt quá? Khả năng bản 0.15mm sẽ ổn. Trường hợp xấu nhất, bạn có thể nới ốc ra chút hoặc vát/cắt nhẹ góc của guide – cũng giải quyết được.

Lắp ráp:

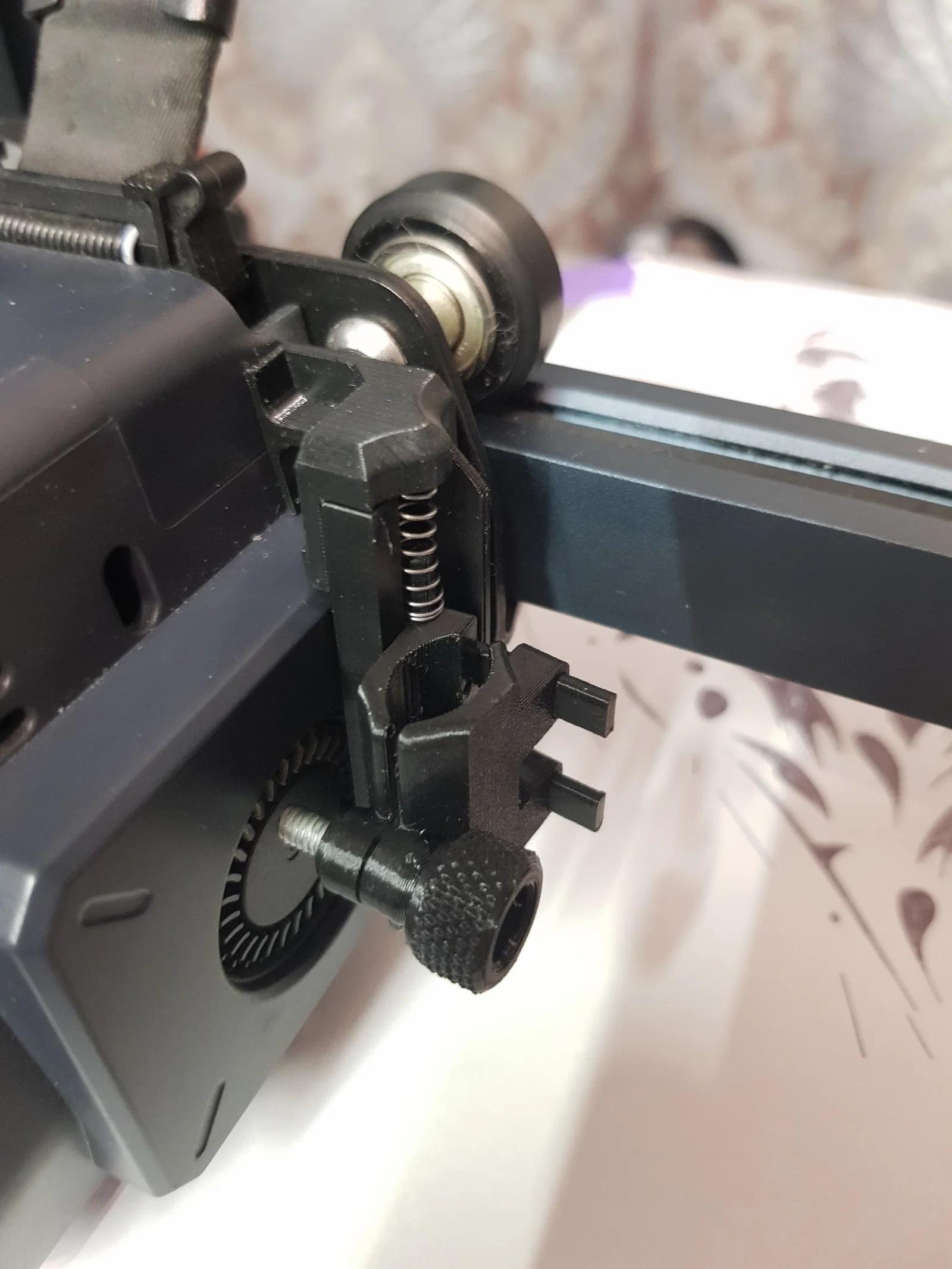

Gắn knob vào con M4x20 rồi dùng nó siết hai phần của pen holder lại với nhau. Sau đó gắn phần guide vào pen holder bằng M2x6, rồi luồn vào rail và bắt vào phần mount bằng M2x4. Bước cuối cùng là lắp lò xo.

Gợi ý: bạn có thể giảm lực lò xo bằng cách hơ nhẹ các vòng ngoài của lò xo bằng bật lửa (dễ kiểm soát hơn cắt bớt vòng). Hoặc nếu chỉ cần thêm vài milimet thì kéo giãn lò xo nhẹ ra chút.

Một vài mẹo:

Mình khuyên bạn dán giấy bằng masking tape lên mặt PEI nào mịn nhất; bạn cũng có thể dùng kẹp nếu rành (nhớ cẩn thận nha).

Tạo profile máy in mới trong slicer với kích thước bed khác đi:

1. X = bề ngang gốc của bạn – 50mm (hoặc tạo thêm extruder với X-offset -50mm)

2. Trục Y gần như thẳng hàng, nên bạn dùng độ sâu gốc được

Chèn đoạn này làm start G-code để tắt wiping và extruding:

M220 S100

M221 S0

G90

G28

M420 S1 Z5

G92 E0

Trong slicer, đặt nhiệt độ in và nhiệt độ bàn (build plate) về 0. Bật retract nhưng để 0mm distance và 0.2mm retraction minimum travel, tắt combing và bật z-hop cao 1–1.5mm.

Cảm ơn rất nhiều RemiRafael vì cái M4 knob:
