Reinforced ProtoXtruder 2.0 (bản gia cố chịu nhiệt buồng in cao)

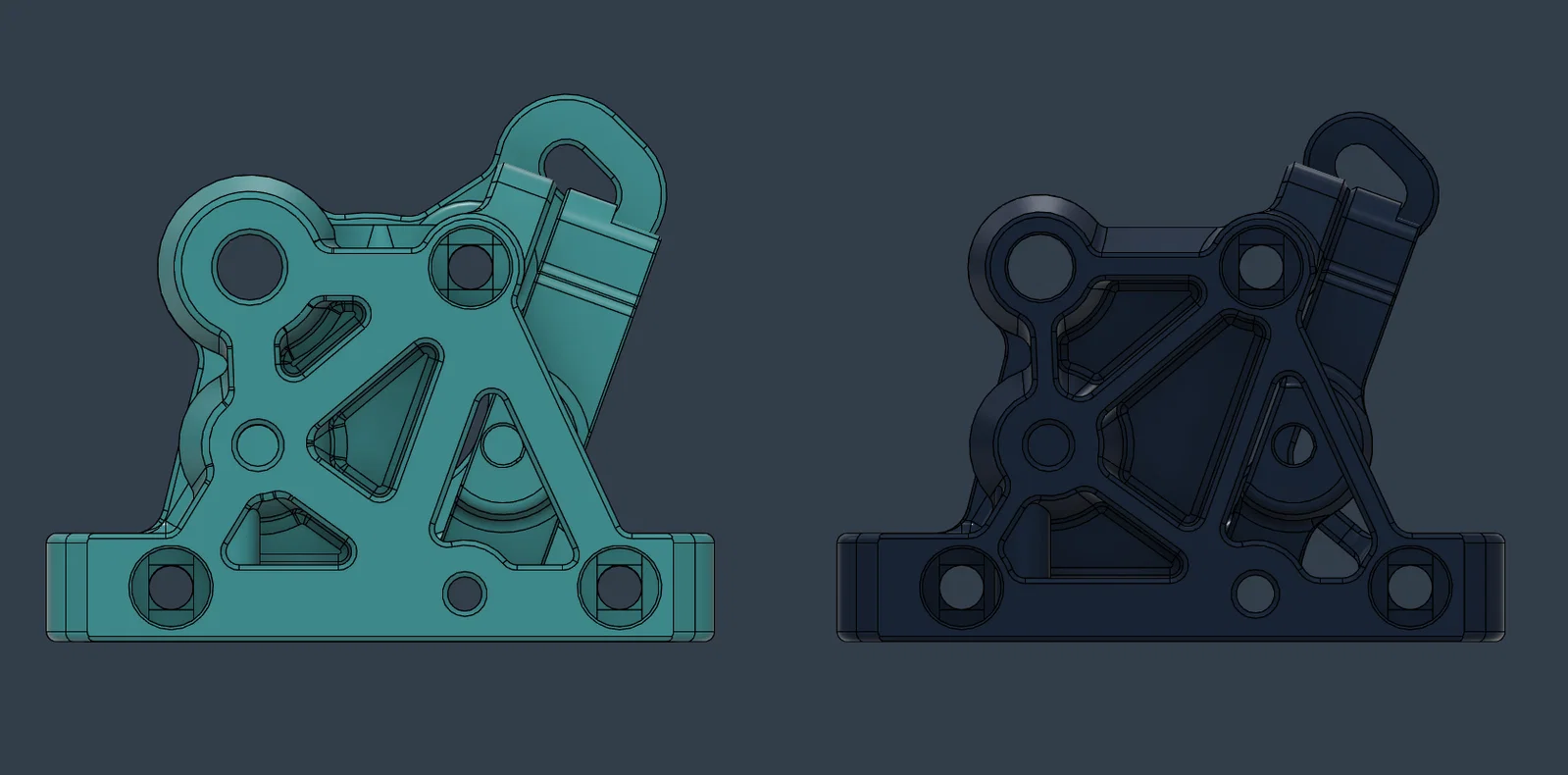

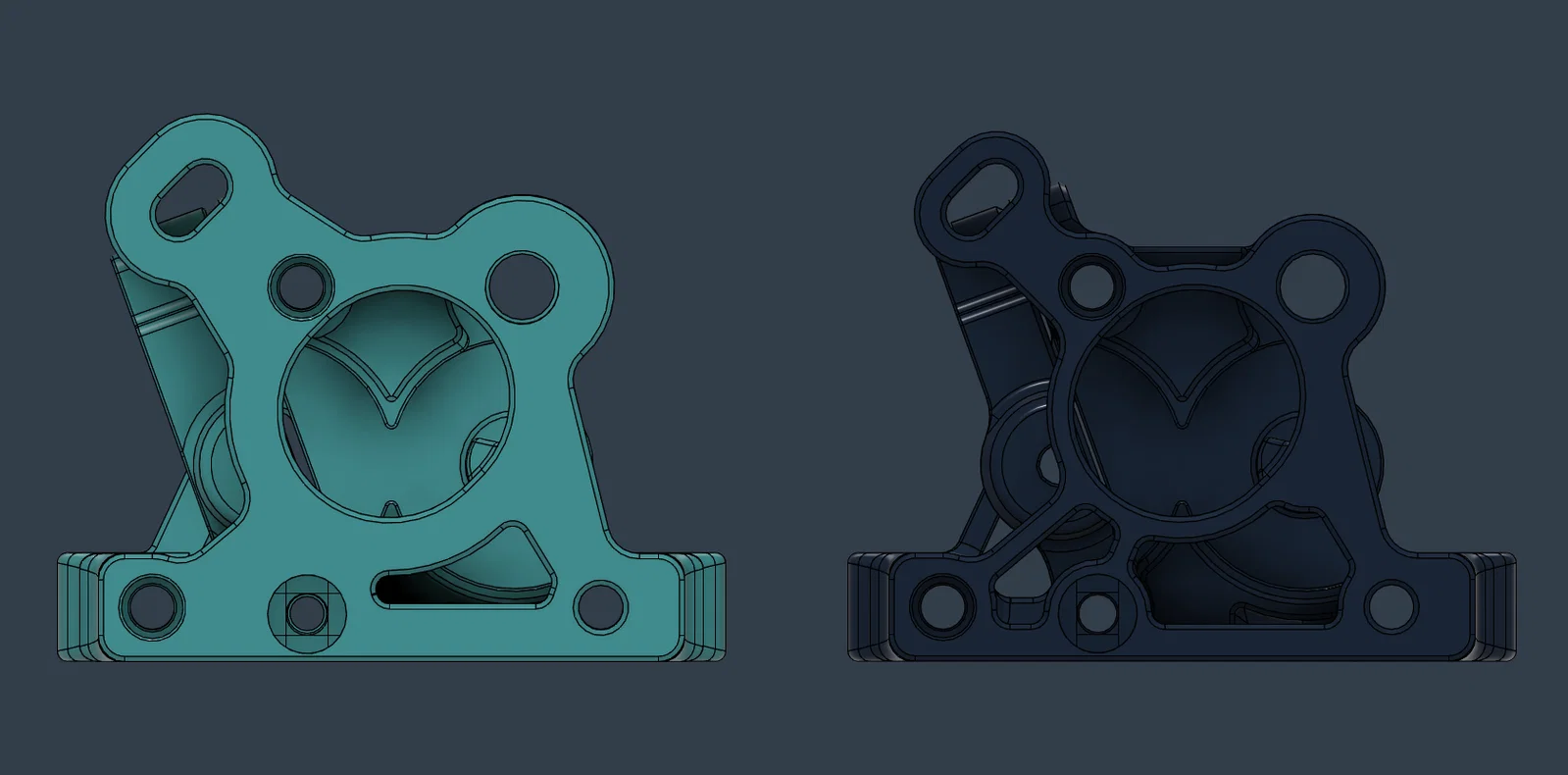

Đây là bản Reinforced ProtoXtruder 2.0 được gia cố, thiết kế như một nâng cấp bolt-on cho ProtoXtruder 2.0 bản gốc! Mẫu này được làm để chịu được ứng suất trong buồng in gia nhiệt nhiệt độ cao, và được thiết kế để giảm kẹt hơn.

Dưới đây là danh sách cải tiến so với ProtoXtruder 2.0 bản gốc!

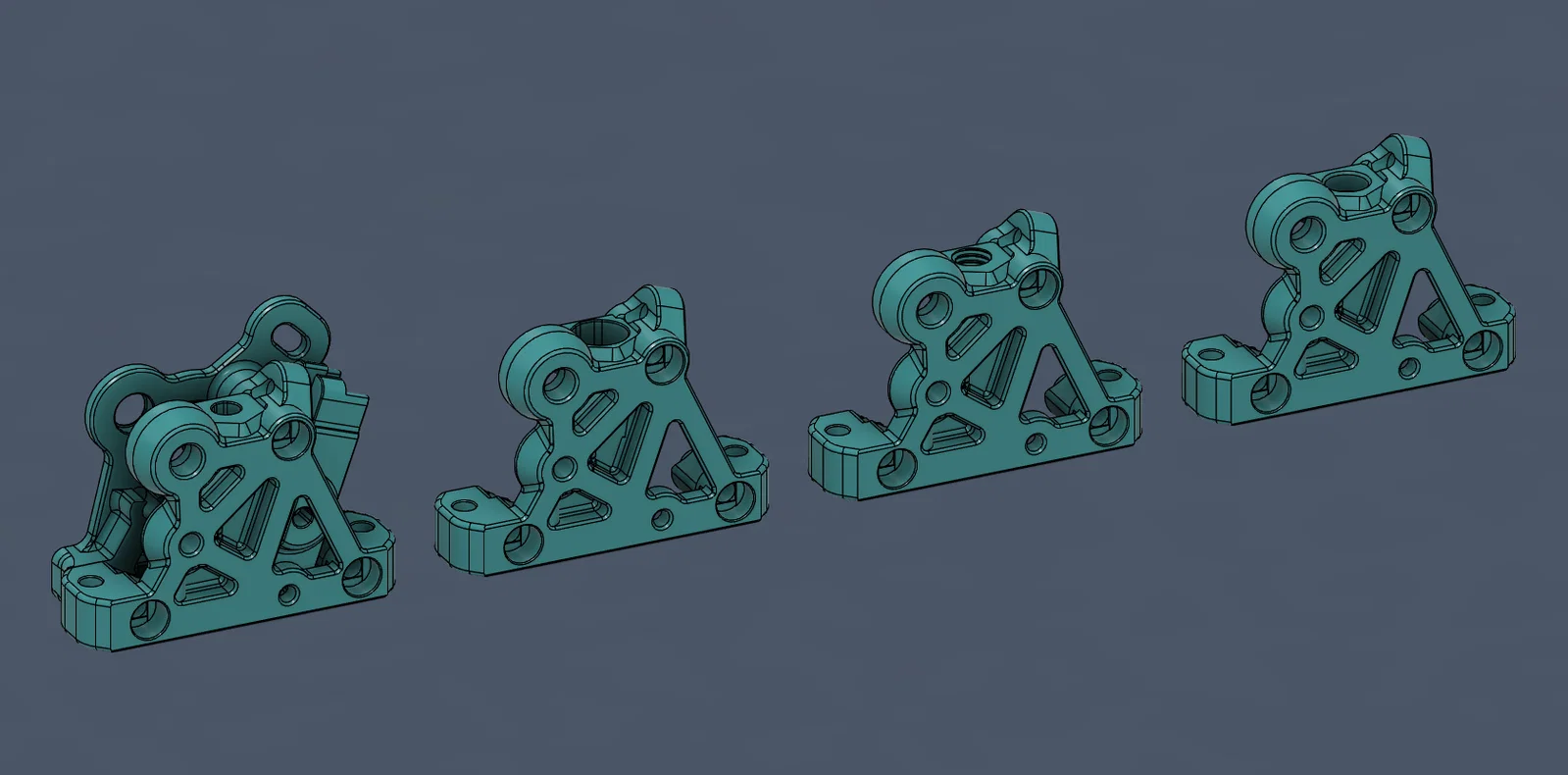

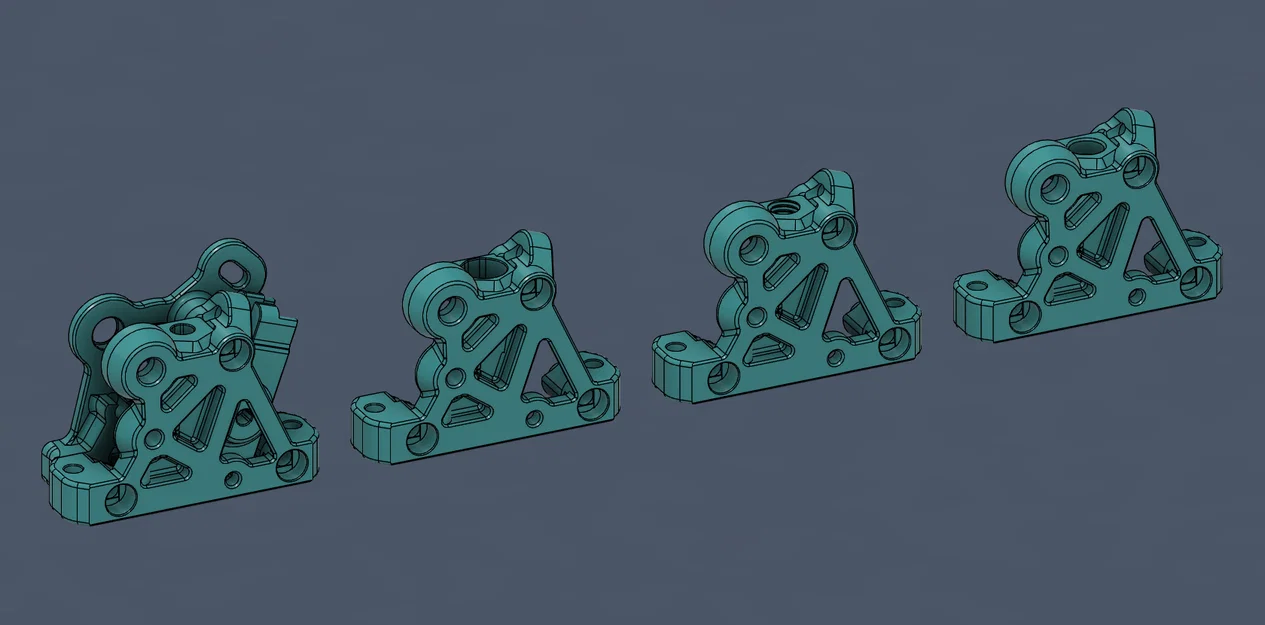

• Gia cố đáng kể với nhiều nhựa hơn để tránh biến dạng khi dùng trong buồng in gia nhiệt nhiệt độ cao (60C+). Extruder vốn đã chịu khá nhiều lực, mà khi đặt trong môi trường nóng của heated chamber, cộng thêm nhiệt do sát stepper motor và gần hot end, sẽ làm ASA mềm/dẻo hơn. Phần gối/bệ lắp bearing của bánh răng đầu tiên đặc biệt dễ bị biến dạng. Theo kinh nghiệm của mình, sau khoảng 20 lần in với extruder bản gốc trong buồng 65C, bearing bắt đầu bị lỏng và chất lượng in giảm. Bản cải tiến này làm mạnh hơn mọi khu vực chịu lực, phù hợp để dùng lâu dài trong heated chamber nóng.

• Idler arm đóng sát thêm 1 mm để tránh kẹt do filament nóng, mềm. Khi in trong heated chamber nóng (65C+), heat break làm mát bằng quạt sẽ nóng lên đáng kể so với in ở nhiệt độ phòng, vì vậy filament cũng nóng và mềm hơn. Với thiết kế gốc, răng kéo filament có thể cắn tạo rãnh trên filament mềm, làm trượt răng và dẫn tới hỏng bản in. Khi tăng thêm 1 mm khoảng kẹp, filament mềm vẫn được giữ chắc ngay cả khi bị biến dạng, giúp in thành công trong những trường hợp trước đó dễ bị kẹt.

• Kích thước vít tự ren (self-tapping) cho idler arm và kích thước lỗ trục idler phù hợp hơn. Trên ProtoXtruder 2.0 bản gốc, lỗ vít self-tapping của idler arm bị lớn quá, rất dễ bị toét ren. Bản này giảm lỗ self-tapping từ 2.9 mm xuống 2.6 mm để bắt ren chắc tay hơn. Ngoài ra, lỗ pivot của idler arm được nới từ 1.6 mm lên 1.75 mm để tránh tay đòn bị kẹt trên vít.

Về BOM và hướng dẫn lắp ráp, làm theo tài liệu của ProtoXtruder 2.0 bản gốc.

Đang build Ender 3 NG v1.2 hả? Thì build thay vì bản này nha!
