Bracket adapter loa 4x6 dạng tách đôi cho GMT800 (Silverado/Sierra)

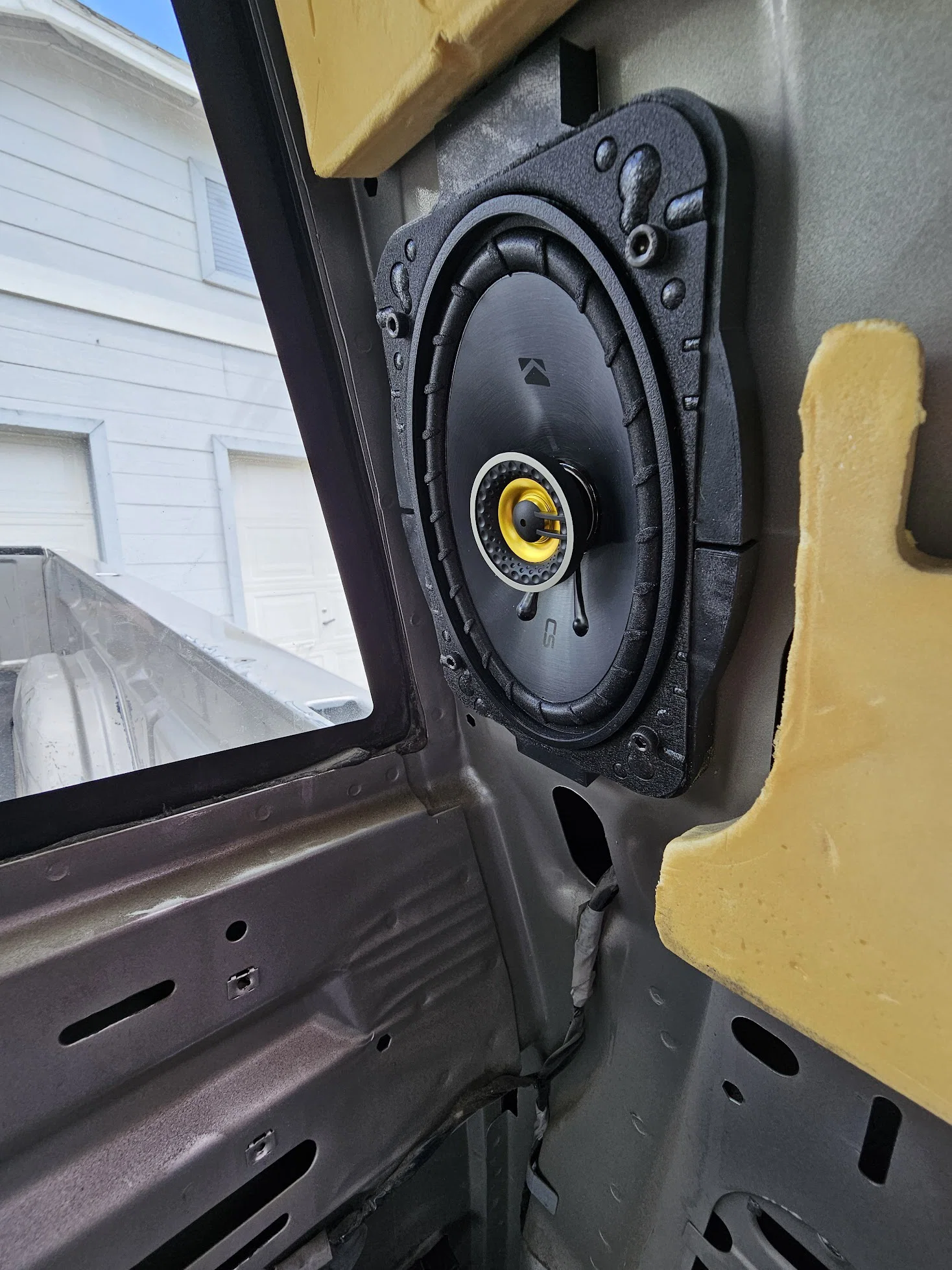

Sau khi kiếm hoài mà không tìm được mẫu bracket 3D-print đáng tin cậy trên mạng, mình đã tự thiết kế cái này từ đầu. Nhiều thiết kế tiêu chuẩn dựa vào kiểu ngàm khóa lò xo bằng nhựa (plastic spring-clip), vốn rất dễ gãy khi in FDM. Thiết kế này xử lý vấn đề đó bằng cơ chế split-bracket cứng cáp. Bracket được cắt làm đôi; khi nới ốc ra, hai nửa sẽ chêm (wedge) khít vào phần pillar chassis. Khi siết ốc lại, nó khóa thành một cụm mount chắc chắn, không bị bể khi chịu lực hay rung chạy lỏng theo thời gian.

Tính năng nổi bật

• Không dùng Spring Clips: Loại bỏ điểm yếu thường gặp ở các automotive bracket in 3D kiểu tiêu chuẩn.

• Thiết kế Wedge-Lock: Kết cấu chia đôi giúp chêm chắc vào khe/cutout khung (factory chassis) sẵn có.

• Reverse-Mount Inserts: Thiết kế cho heat-set inserts được kéo từ phía sau của bracket, giúp tránh tình trạng insert bị tuột/bung ra khi bị lực kẹp kéo.

Phần cứng cần chuẩn bị

• Heat-Set Inserts: M4 (lỗ được thiết kế dạng through-hole 5.33mm). Lưu ý: Gắn insert từ phía đối diện với phía bắt ốc loa để tăng khả năng chống tuột khi bị kéo.

• Ốc/vít: Dùng bulông M4x12mm nếu có gắn foam acoustic enclosure/baffle phía sau loa. Nếu bắt loa trực tiếp lên bracket (không có foam) thì dùng bulông M4x10mm.

Cài đặt in (Print Settings)

• Vật liệu: Khuyến nghị mạnh ASA hoặc ABS/PC để chịu được nhiệt độ cao trong khoang xe. (Tránh PLA/PETG).

• Hướng in: Đặt phẳng trên build plate.
