Bản lề từ tính MaLDO gập 180 độ cho CubeSats

Tóm tắt

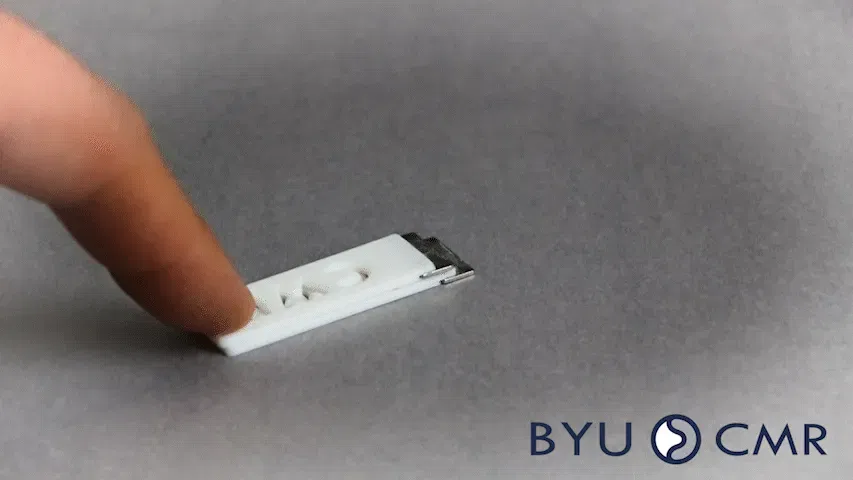

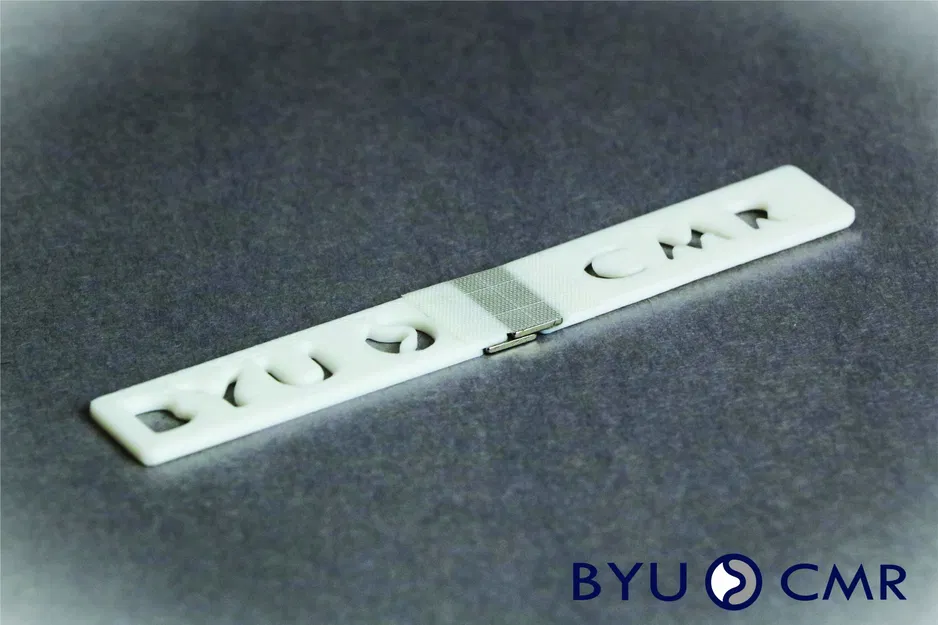

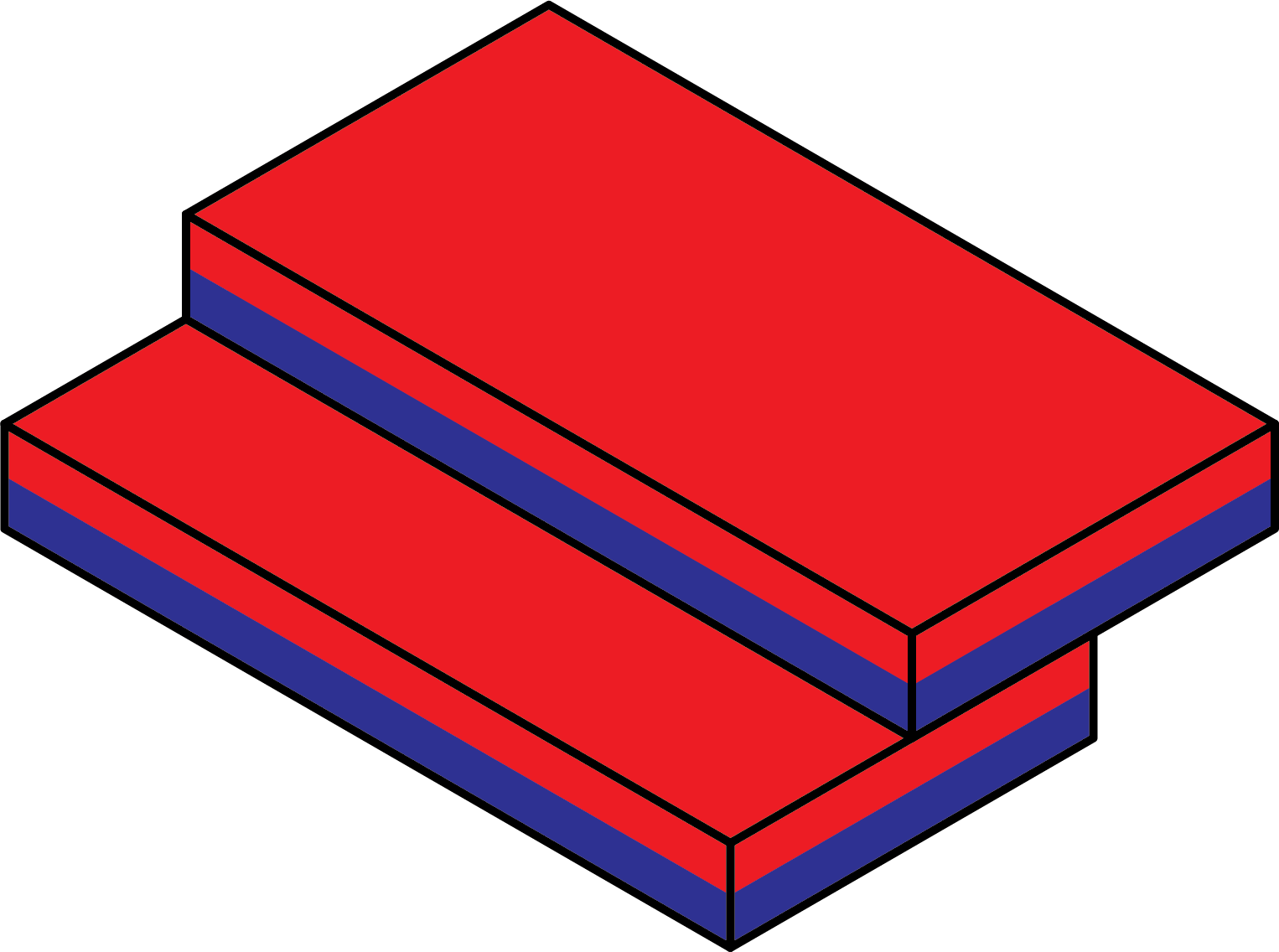

Hinge Lateral-Depth Offset từ Tính từ (MaLDO) thuộc về một gia đình thiết kế bản lề từ tính bao gồm hai nam châm hình lập phương giống hệt nhau được nhúng trong hai liên kết (bài báo ASME IDETC sẽ sớm xuất bản). Trong bản lề này, chiều dọc đề cập đến hướng dọc theo trục quay, và chiều ngang là hướng vuông góc với nó trong mặt phẳng của các tấm. Như tên gọi cho thấy, bản lề được đặc trưng bởi một trong các nam châm có cả độ lệch ngang và độ sâu, trong đó độ sâu nằm trong hướng của độ dày của các tấm.

Mục đích của công việc này là tạo ra các bản lề có thể gập 180 độ mà có xu hướng mở ra, mục tiêu là triển khai thụ động các anten reflectarrray trên CubeSats. Mặc dù có ý định ban đầu như vậy, nó cũng trở thành một món đồ chơi giảm stress tuyệt vời!

Các nam châm được dán bằng keo siêu dính. BYU CMR đã sử dụng keo siêu dính Gorilla.

Nam châm có thể được tìm thấy tại đây.

Băng dính có thể được tìm thấy tại đây.

Tìm hiểu thêm

Thiết kế này được phát triển bởi Nhóm Nghiên cứu Cơ chế Tuân thủ (CMR) từ Đại học Brigham Young (BYU). Theo dõi chúng tôi tại @byucmr trên Instagram, @CompliantMechanismsResearchGroup trên Facebook, hoặc truy cập trang web BYU Compliant Mechanisms Research (CMR) để tìm hiểu thêm về các cơ chế tuân thủ.

Xem https://rdcu.be/dnHx0 để xem một bài viết trong Nature Communications về cách thức và lý do chúng tôi chia sẻ các tài nguyên chế tạo này.

Thông tin Kỹ thuật

Pruett, H. T., Coleman, N. M., & Magleby, S. P. (2022). Các Khái niệm Sơ bộ về Kích hoạt và Ổn định Dựa trên Origami cho Các Mảng Không gian.

Để tìm hiểu thêm về các cơ chế tuân thủ, hãy xem trang web BYU Compliant Mechanisms Research (CMR) hoặc những cuốn sách này: Compliant Mechanisms, Handbook of Compliant Mechanisms.
