Bộ Part Nâng Cấp SVRN của Bunkerotter

Đây là một kho (repository) các Part đã được chỉnh nhẹ, tinh chỉnh và bổ sung thêm như khóa vũ khí (weapon lock), bánh xe đúc silicone, và có thể thêm những món khác cho mẫu Antweight Combat bot dạng modular “SVRN” của Shoverrobotics.

Tất cả đều tương thích với SVRN Bot bản gốc, trừ khi có ghi chú riêng.

Danh sách part và hướng dẫn (chưa hoàn chỉnh, vì một số part vẫn đang WIP và có thể còn thay đổi):

Các Part đã chỉnh sửa

• SV11BO BASE PANEL

  • Tấm đáy (base panel) mỏng hơn một chút, đồng thời bịt kín phía dưới để hạn chế rác/vụn lọt vào trong gearbox.

  • Tăng nhẹ phần khoét côn (counter sunk) của lỗ vít để vít nằm phẳng mặt panel.

• SV01BO CHASSIS

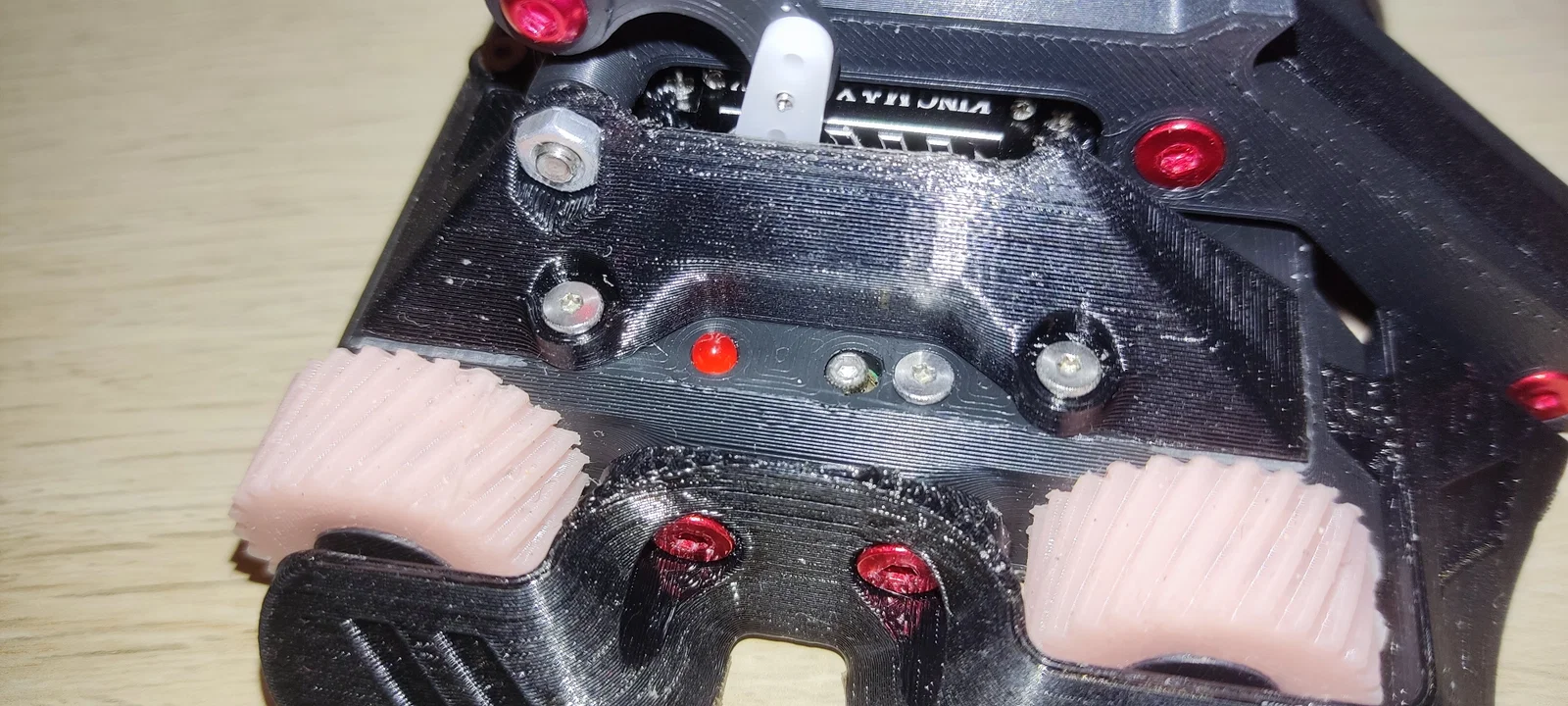

  • Chỉnh để gắn được Botbitz' Screw Switch V5 Short và LED nguồn 3mm (Power LED), vì một số giải đấu yêu cầu.

• SV09BO SIDE PANEL RH

  • Một phần hốc bánh trước (front wheel well) có bán kính bo lớn hơn nên khoảng hở tới bánh xe ít hơn so với các gói giáp (armour packages) khác. Mình đã streamline lại để đồng bộ với các part giáp khác.

• EV05BO FLIPPER MOUNT (KINGMAX C507)

  • Chỉnh độ fit cho servo, cụ thể là mấy cái ngàm kim loại nhỏ (small metal tabs). Có thể chỉ do lô C507 của mình thôi, nhưng tab hơi dài hơn so với CAD của Shoverrobotics. Mình cũng thêm tab phía trên dài hơn chút để giữ servo cố định. Không chắc có cần không \_(ツ)_/

• SV06BO WHEEL

  • Thiết kế lại lỗ trục D 3mm (3mm D-Shaft) để fit tốt hơn.

Các Part mới

• BO-01 WEAPON LOCK

  • Một số giải đấu yêu cầu phải khóa vũ khí đang hoạt động (active weapons) khi ở ngoài đấu trường, kể cả flipper và grabber. In bằng TPU, 2 perimeters và không infill để nó hơi mềm/dẻo. Giải thích nhanh cách dùng:



    Lúc tháo ra thì làm ngược lại là được.

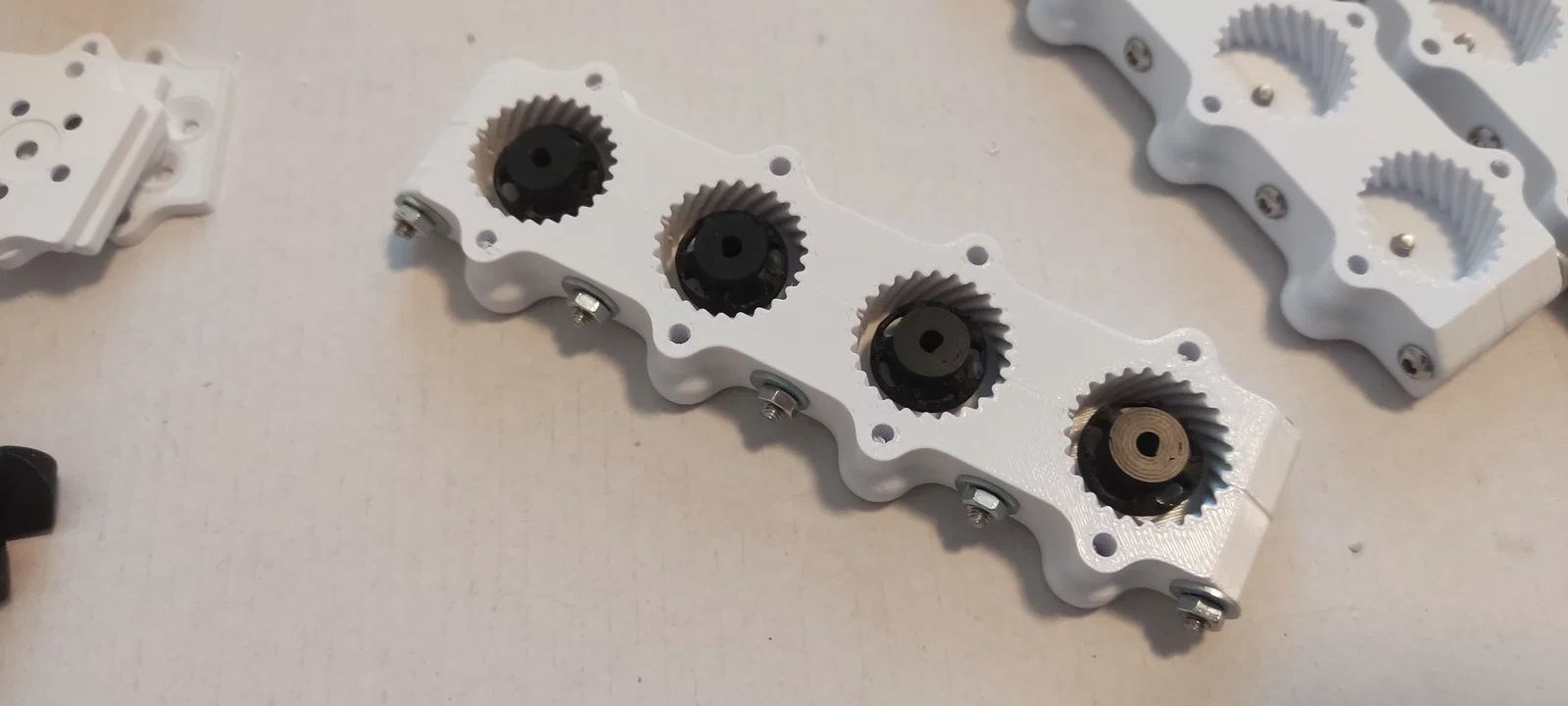

Bánh xe đúc silicone

• BO-02 HUB

  • In bằng PLA-ST, chỉ perimeters (đặt khoảng 10 lớp viền hoặc tương đương), không support, layer height 0.1mm. Hướng in: để lỗ trục D (D-Shaft hole) nằm trên mặt bàn in. Cần dọn nhẹ vì phần overhang có thể tạo 1–2 sợi (strings) để gỡ ra. Có thể cải thiện phần này bằng cách tô seamlines thủ công ở mặt trong của ống (inner barrel).

  • Hướng dẫn chi tiết hơn sẽ bổ sung sau, nếu mình không quên ;)

• BO-03 MOULD LID

  • In PLA thường, setting mặc định.

  • Hướng dẫn chi tiết hơn sẽ bổ sung sau, nếu mình không quên ;)

• BO-04A MOULD A

  • In PLA thường, setting mặc định.

  • Hướng dẫn chi tiết hơn sẽ bổ sung sau, nếu mình không quên ;)

• BO-04B MOULD B

  • In PLA thường, setting mặc định.

  • Hướng dẫn chi tiết hơn sẽ bổ sung sau, nếu mình không quên ;)
