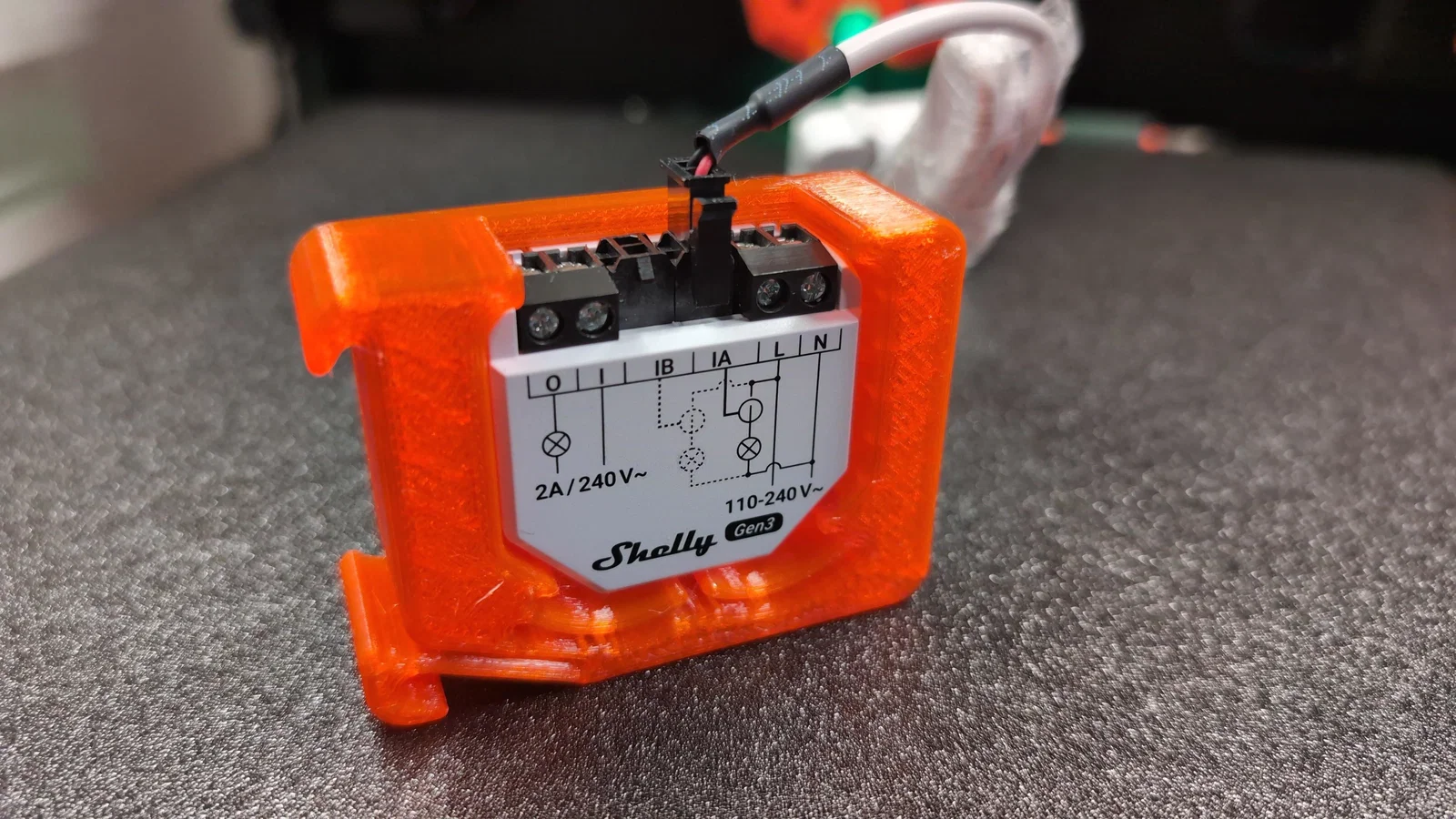

Ngàm gắn DIN rail cho Shelly EM Gen3

Mình muốn có một cái ngàm gắn DIN rail cho Shelly EM Gen3 — dù đã có vài mẫu cho GEN3, nhưng nhiều cái lại không vừa cho đúng.

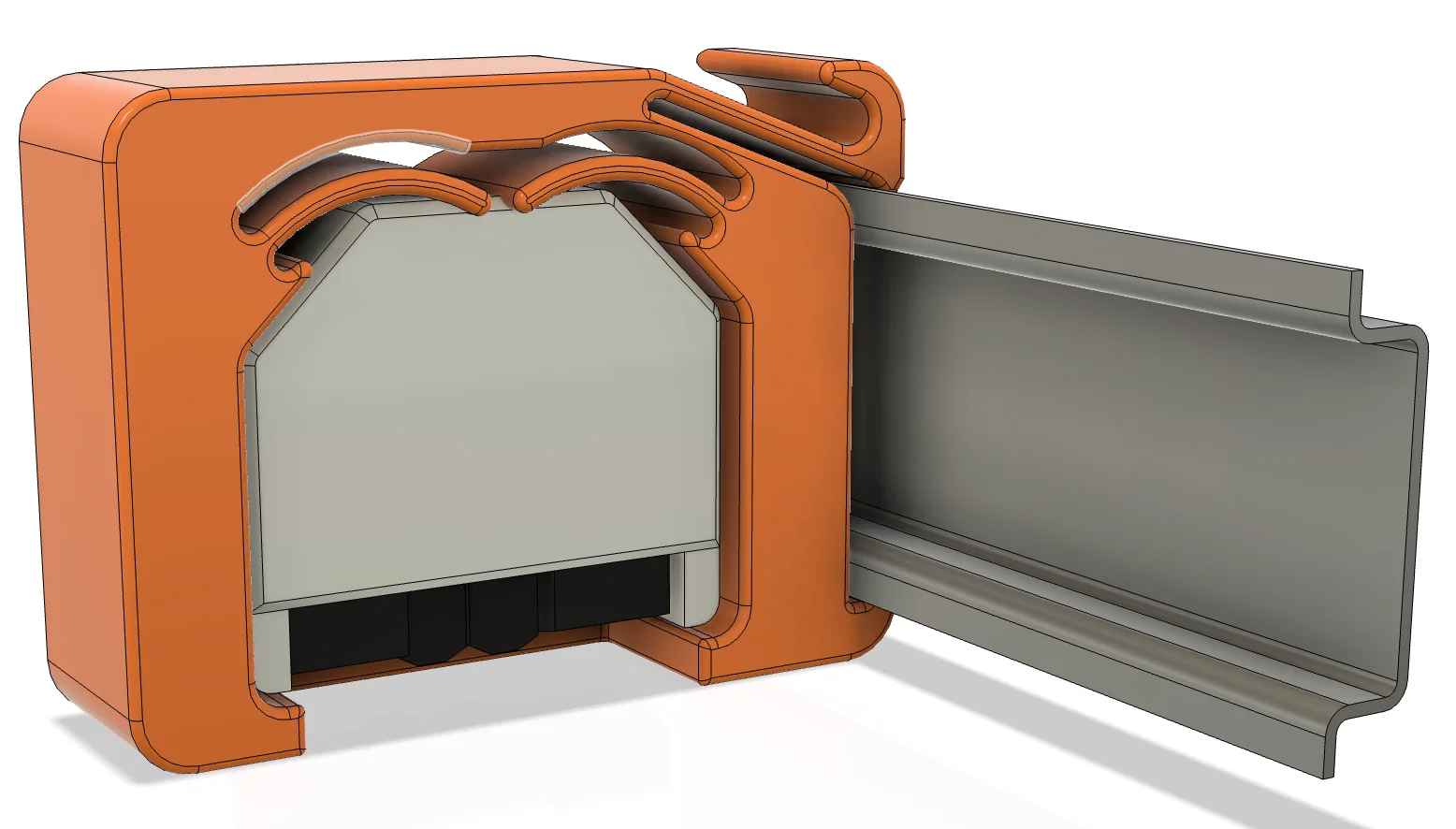

• Mình thích cơ cấu lẫy đàn hồi (compliant mechanism) ở một mẫu, nhưng nó lại không chừa chỗ cho phần cổng nối CT mà EM đang có.

• Mình thích kiểu ngàm kẹp DIN đơn giản, nhưng mấy model đó lại không ôm vừa Shelly EM Gen3 một cách dễ dàng.

Vậy phải làm sao? Mình tự làm một mẫu của riêng mình, lấy cảm hứng từ những model “gần đúng ý”.

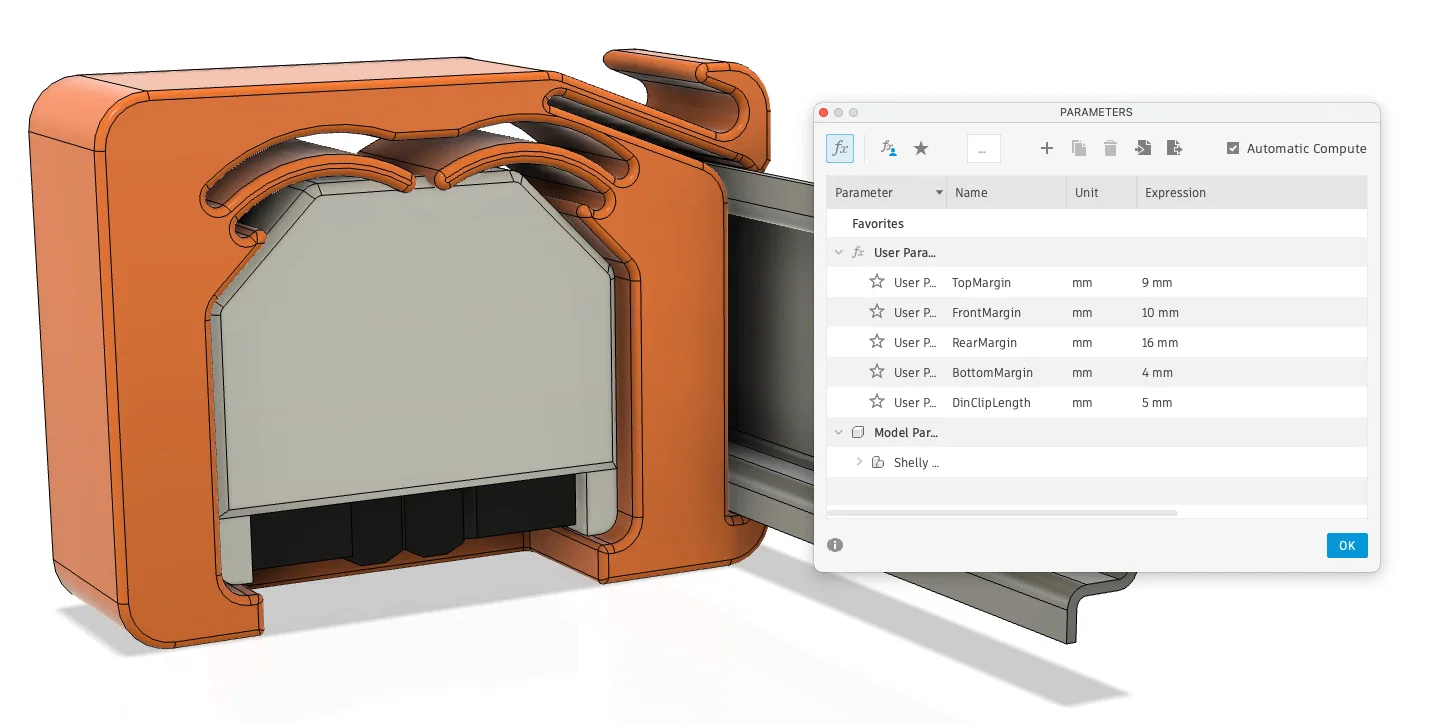

Mình upload kèm file F3d archive, STEP và STL. Model này là parametric, nên bạn có thể chỉnh kích thước phần khoang (envelope) nơi module nằm vào, nếu cần đổi kích thước để hợp với tủ điện (distribution board) của bạn.

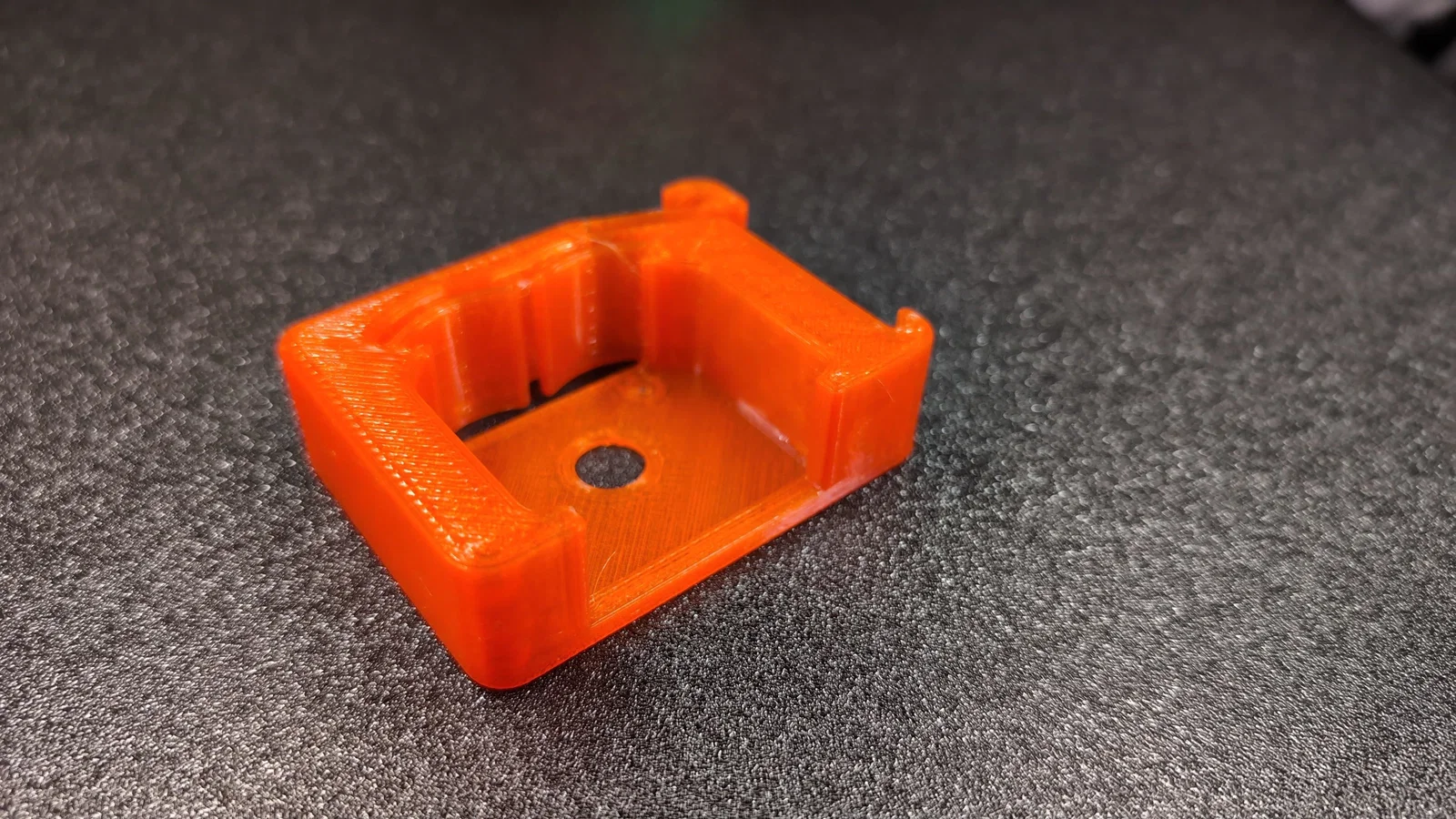

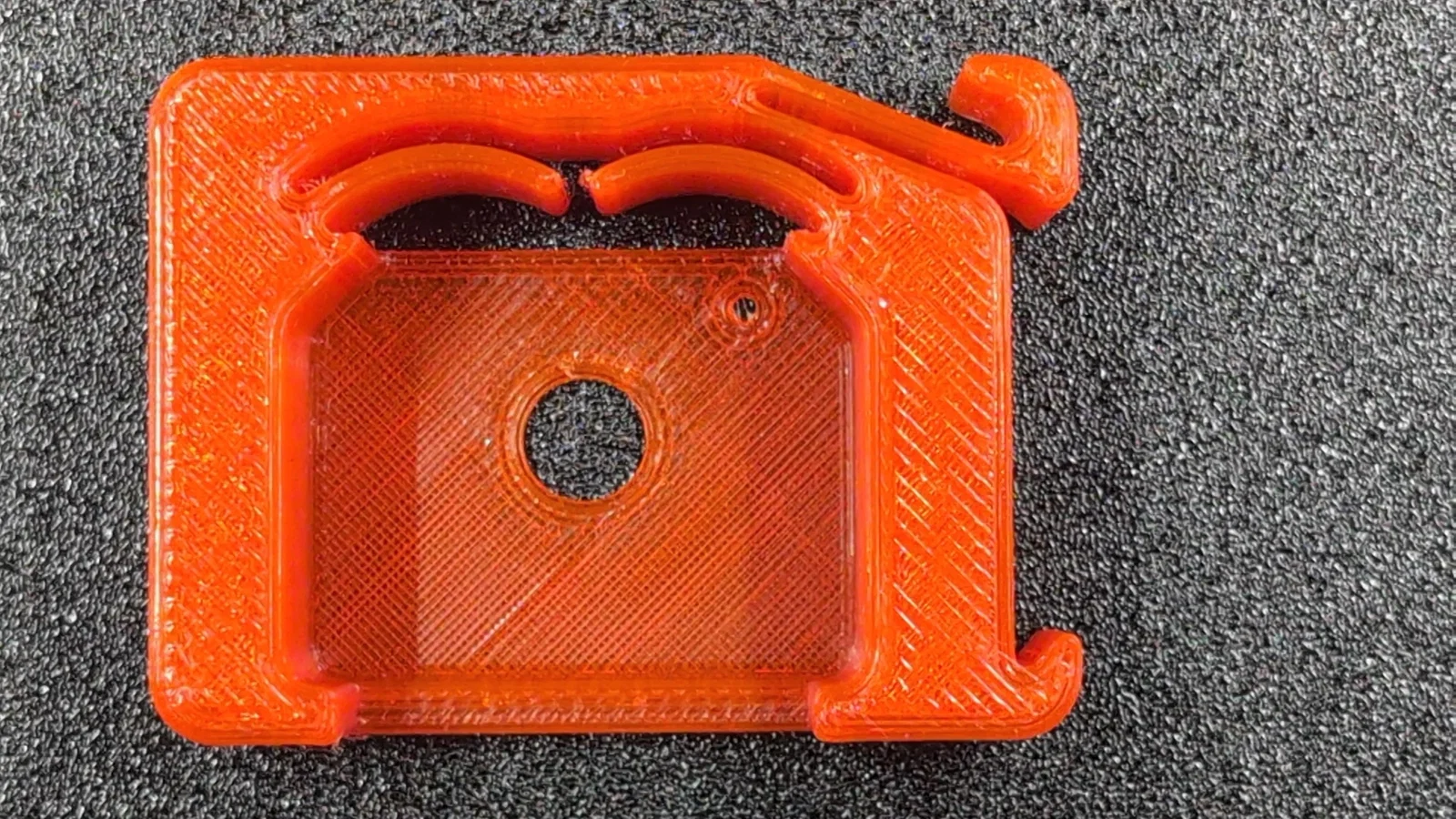

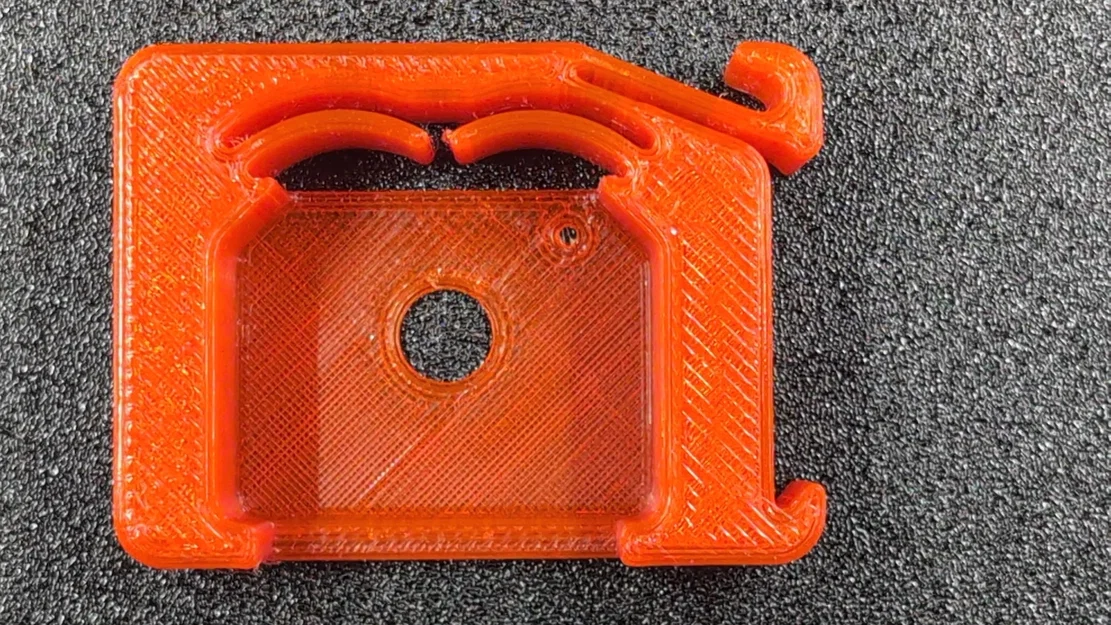

Thiết kế này cũng cho phép bấm được nút reset/bật WiFi ở mặt sau của thiết bị.

Xin gửi lời cảm ơn (hat tip) đến các model sau vì đã truyền cảm hứng. Mình lấy những ý mình thích từ mỗi mẫu và dựng nên cái DIN mount này.
