Chuyển đổi quạt 75mm cho Creality Space Pi Filament Dryer Plus

Bản mod này cho Creality Space Pi Filament Dryer Plus cho phép bạn thay quạt zin bằng quạt ball-bearing lớn hơn, mạnh hơn—không bị mau mòn và không gây tiếng rít/cạ ồn như quạt gốc khi lớp dầu bôi trơn bị chảy/mất đi sau thời gian sử dụng.

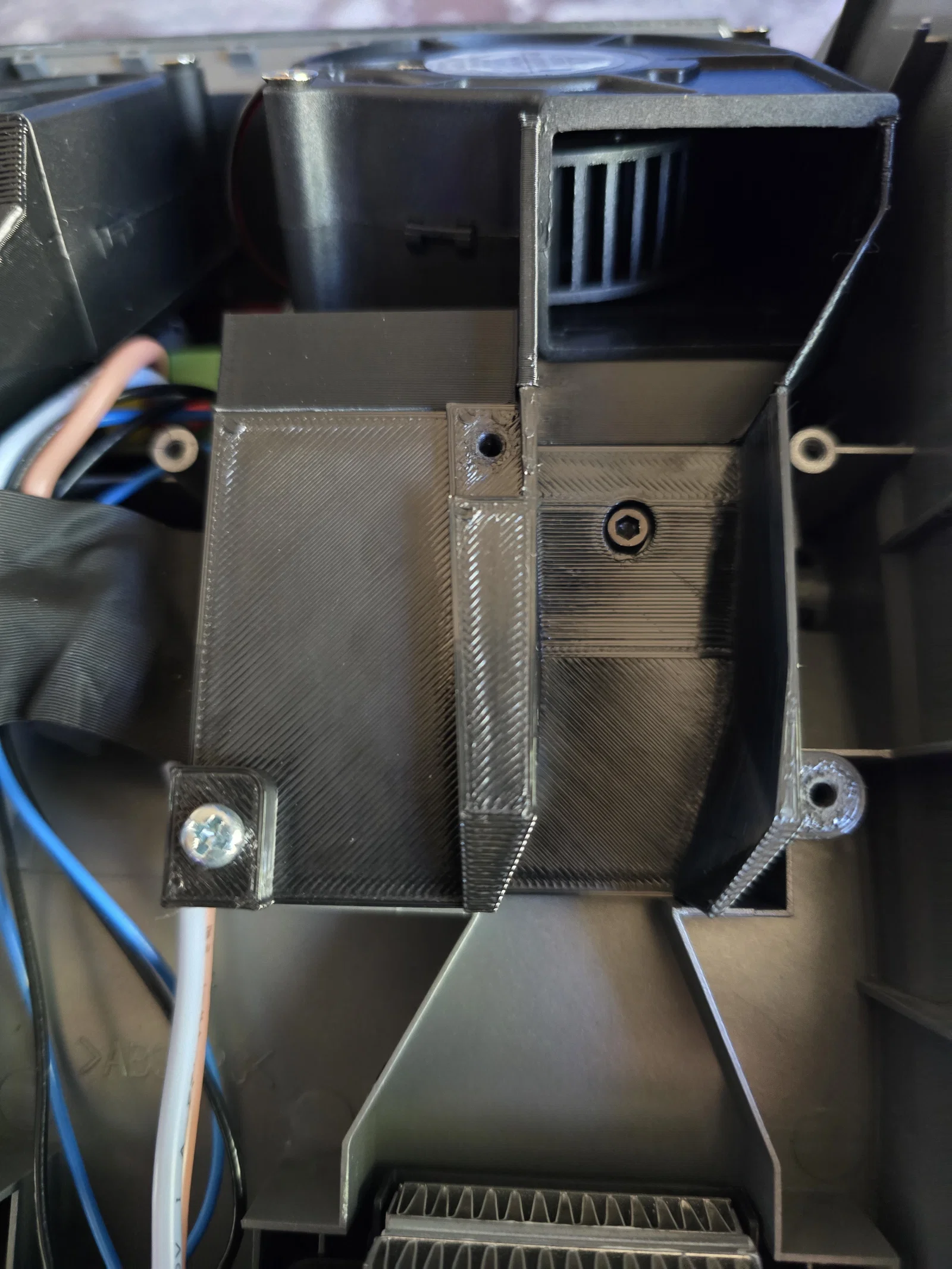

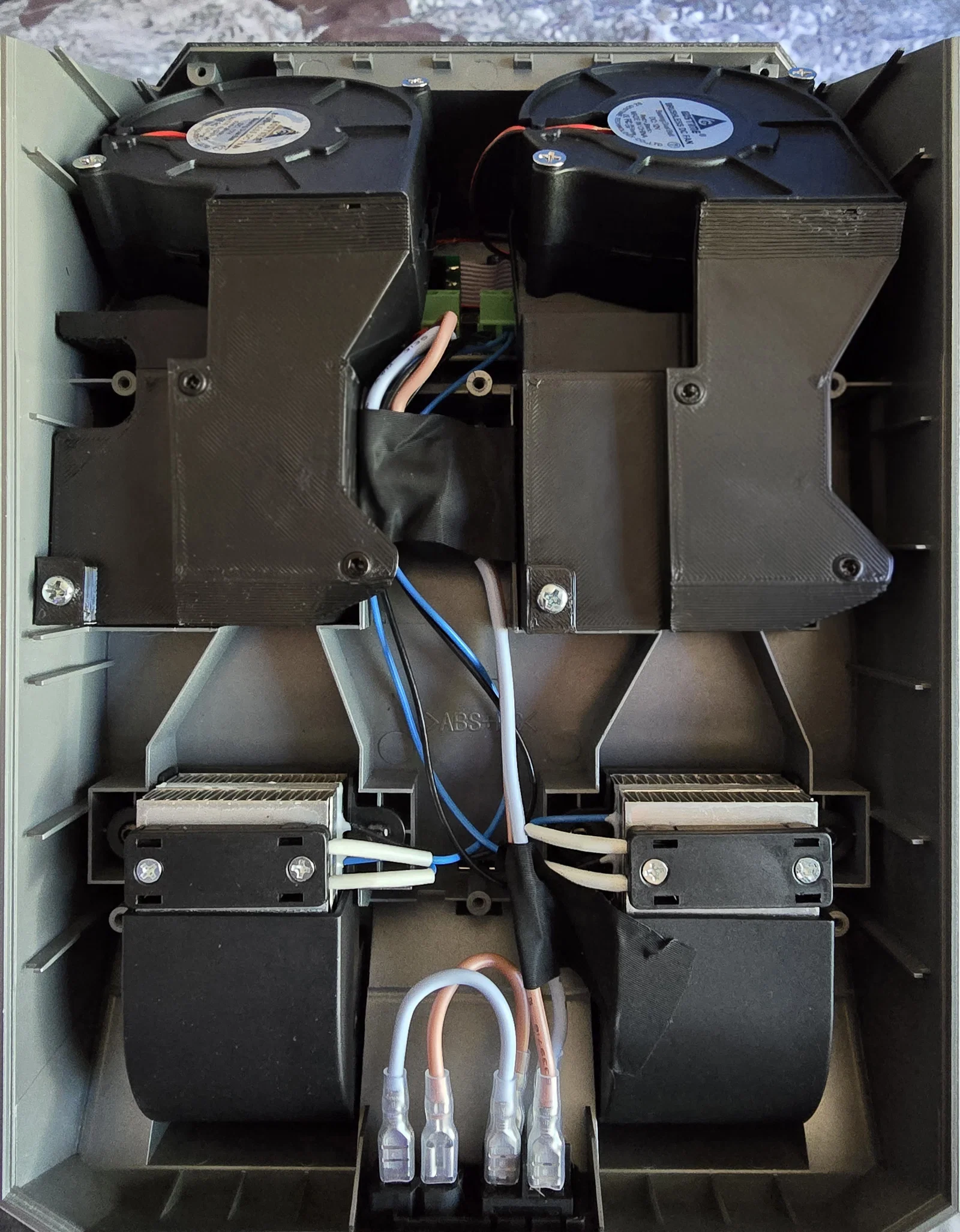

Cụm ống gió (duct) và ngàm gắn này giúp đặt quạt lớn lùi ra phía sau để có đủ không gian, rồi dẫn luồng gió vào cụm heater. Phần vỏ nhựa chính của máy đã có sẵn một đường gió để dẫn từ vị trí quạt cũ tới heater (hình thang nằm bên dưới phần duct mod trong ảnh), nên bản mod này chỉ làm tới đúng điểm đó.

Phụ tùng cần có:

• Quạt 75mm theo thiết kế gốc (https://www.amazon.com/dp/B0DN6C4416)

  • Cả mẫu gốc và mẫu của mình đều dùng quạt này, nhưng miễn là quạt kích thước 75x75x30mm, 12V DC 300 mA thì đều dùng được

• 5x vít M3x8 đầu lục giác chìm (socket head)

• 2x vít bắt quạt zin (chỉ dùng cho lỗ bắt bên trái, lỗ dài hơn; không dùng cho lỗ nằm trong đường gió)

• Filament PC hoặc vật liệu tương đương chịu nhiệt cao vì nằm sát heater trong thời gian dài

• 1x Base Left

• 1x Base Right

• 1x Fan Mount Left

• 1x Fan Mount Right

• 2x Lid (tốt nhất in úp mặt xuống và dùng supports vì thành mỏng)

Tháo rời Filament Dryer:

Mình dùng hướng dẫn này để tháo máy sấy filament (https://imgur.com/a/creality-space-pi-filament-dryer-plus-fan-replacement-7KceCnm)

Ghi chú:

• Không cần tháo hẳn chân cao su; chỉ cần bóc/banh phần mép phía trong của mỗi chân để lộ lỗ vít, rồi tháo tổng cộng 6 con vít ở đáy

• Sau khi tháo nắp che màn hình và tháo 2 con vít nhỏ bên dưới, bạn có thể gắn lại nắp che màn hình. Cá nhân mình thấy không thật sự cần 2 con vít đó, mà còn làm việc tháo lắp sau này khó hơn nếu bạn muốn mở đáy lần nữa. Nắp che màn hình và nắp đáy vẫn khớp rất chuẩn ngay cả khi không dùng 2 con vít bổ sung này.

• Như trong hướng dẫn, nhớ cắt lớp keo đang giữ các đầu nối quạt với bo mạch. Cái ngàm nhựa sẽ tuột ra khá dễ, nên bạn cần giữ nó xuống trong lúc kéo dây cáp. Dây quạt mới có cùng chiều/định hướng nên không cần đổi vị trí.

Quy trình lắp ráp:

• Bắt Base và Fan Mount lại với nhau bằng 2 lỗ vít ở phía trong

• Gắn quạt vào Fan Mount bằng bộ vít/ê-cu đi kèm trong hộp

• (Tuỳ chọn nhưng nên làm để chắc chắn) Lắp heat insert vào lỗ bắt vít bên phải (lỗ nằm dưới ống gió quạt)

• Lắp cả cụm vào máy sấy filament ở đúng bên tương ứng tuỳ theo model bạn có (bên trái có khoảng hở cho ngàm bắt vít)

  • Dùng 1 con vít quạt zin và 1 con vít M3-8

• Bắt Lid lên trên đỉnh của Base

  • Nhớ đưa cái gờ/“nub” ở đầu Lid luồn xuống dưới quạt để nó giữ quạt cố định
