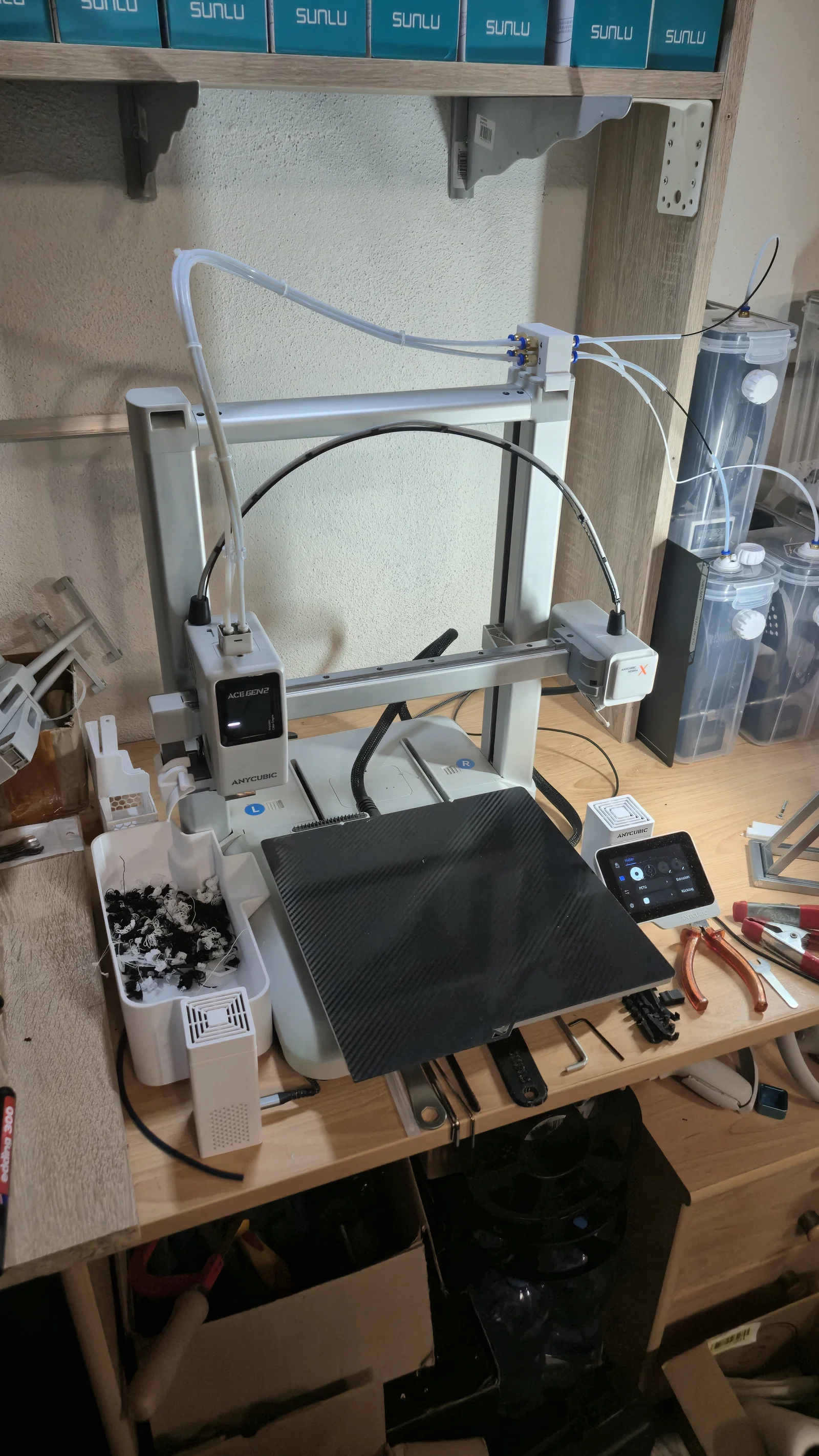

Dock gắn gantry cho ống PTFE cho Anycubic Kobra X

Mình tạo một PTFE-Dock cho Kobra X để kẹp lên gantry khi các cuộn spool được tách rời khỏi máy in. Có thể dùng được cho cả hai bên. Đầu in (printhead) vẫn đủ khoảng trống để in mẫu tới chiều cao tối đa mà không bị va chạm với dock.

Mẫu này dùng ổn định và giữ rất chắc. Mình in bằng PETG trên Kobra X, không cần support hay brim. Nhiệt độ bàn 80°. Nhưng bạn cũng có thể in bằng PLA.

File: PTFE-Gantry-Dock

Ở mẫu đầu tiên, mình thử tạo model hai màu lần đầu nên có thể vẫn chưa tối ưu. Mẫu đầu tiên là không có ren. Mẫu này được thiết kế cho đầu nối khí nén (pneumatic connector) P4-M6.

File: PTFE-Gantry-Mount-v2

Đã thêm ren và số đúng, nên bản in hai màu sẽ hoạt động.

File: PTFE-Gantry-Mount-P4-M6

Ở đây mình tinh chỉnh phần ren. Giờ thì vặn vào sẽ dễ hơn.

File: PTFE-Gantry-Mount-P4-M10

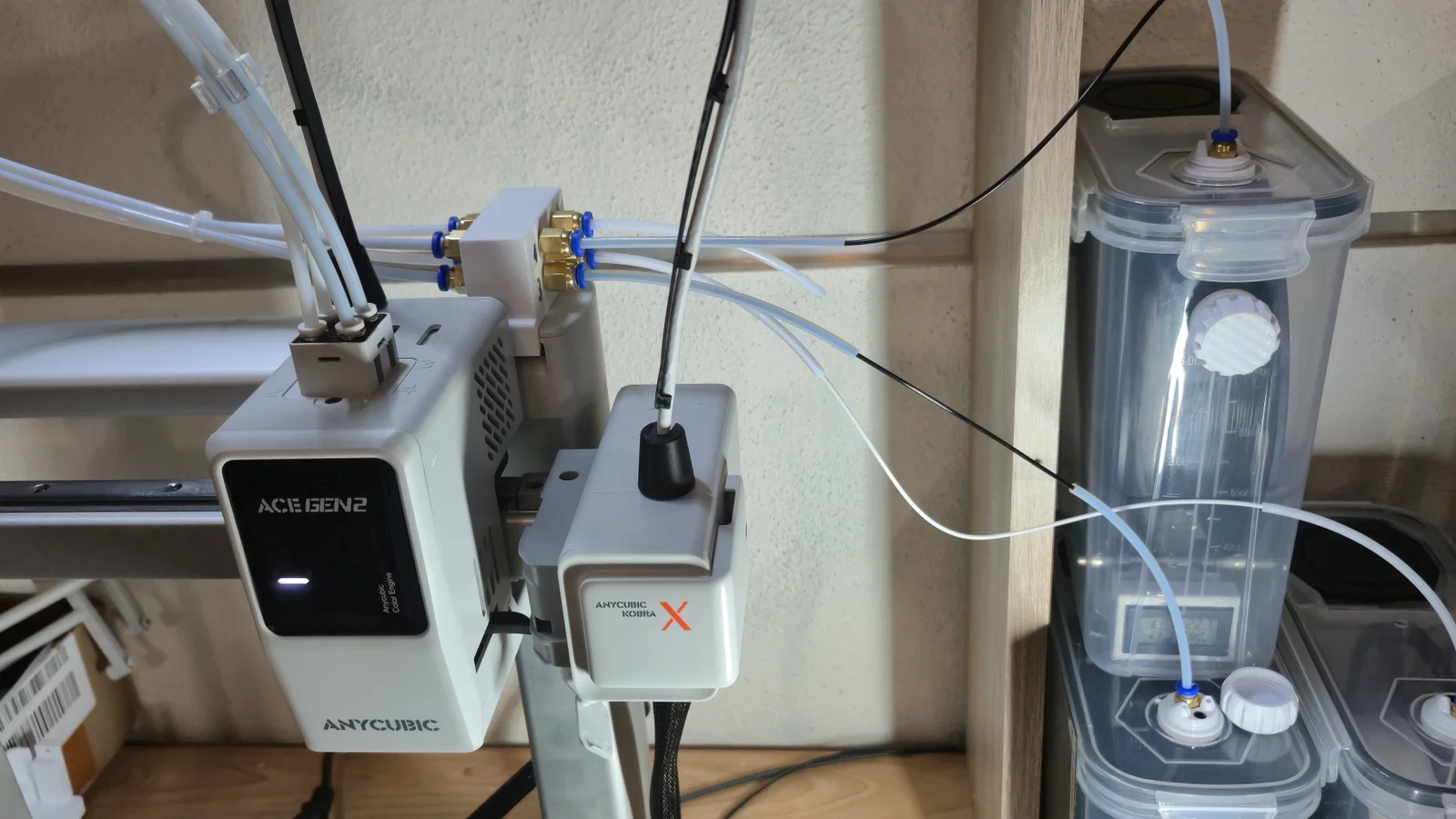

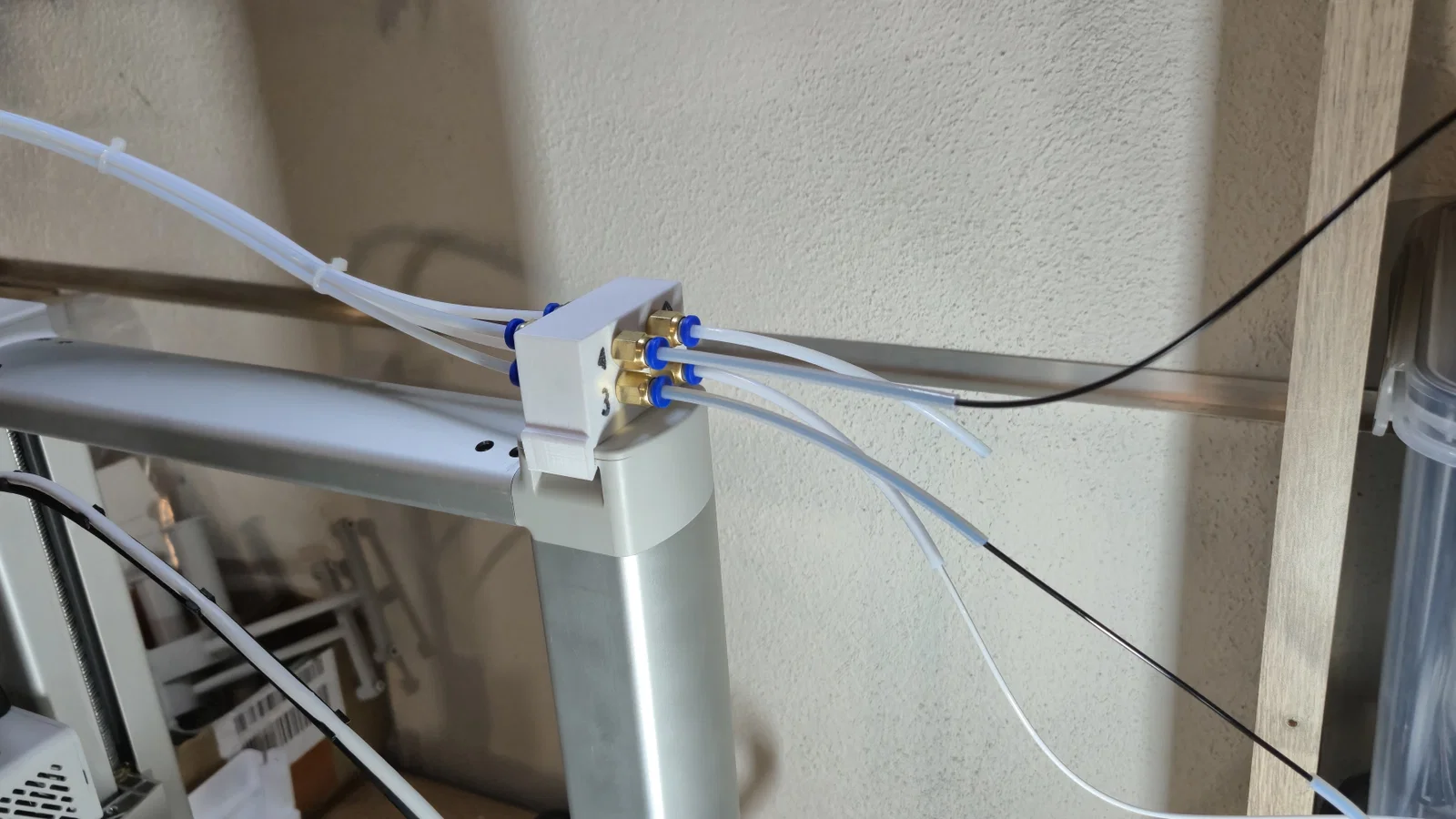

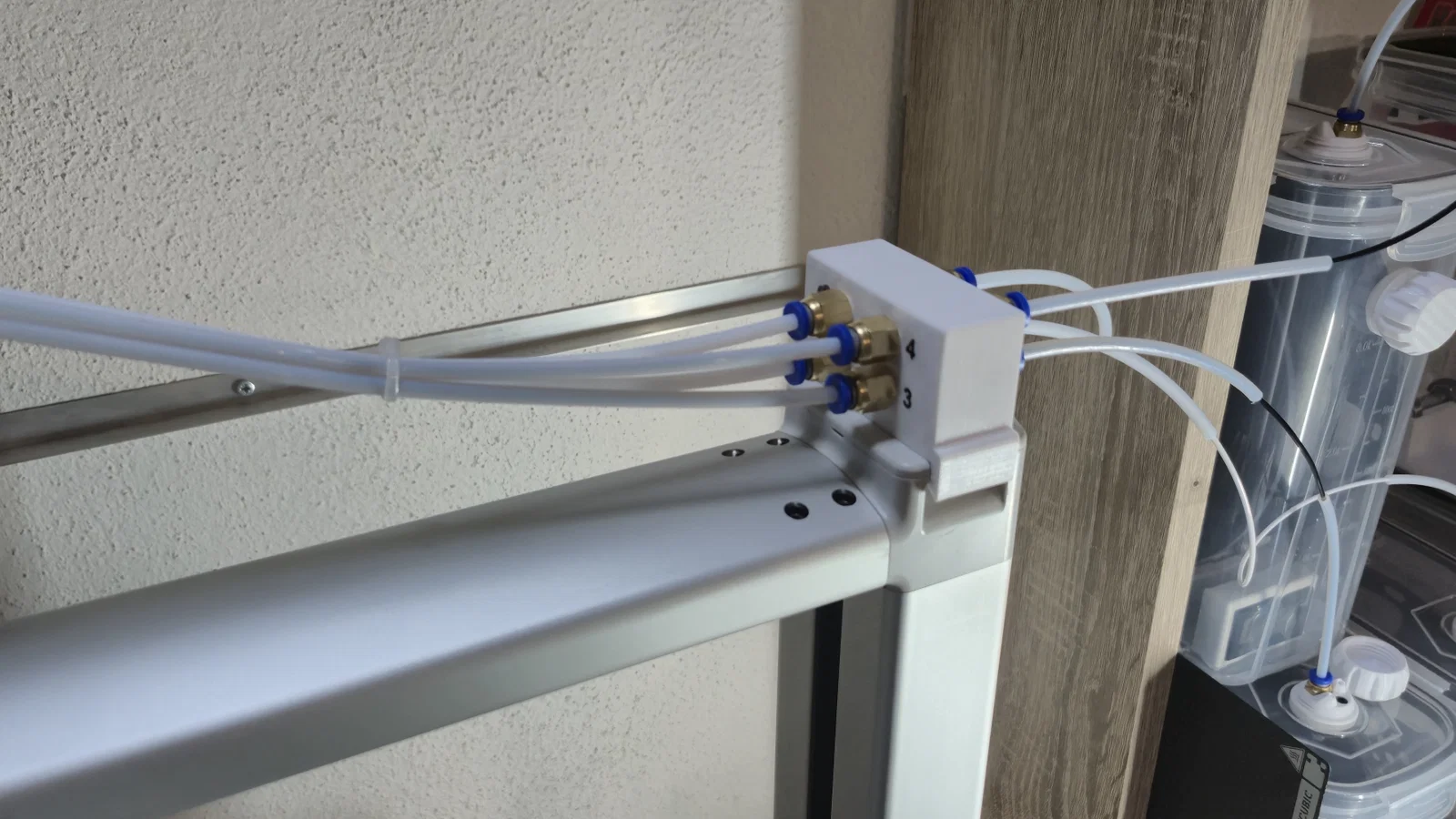

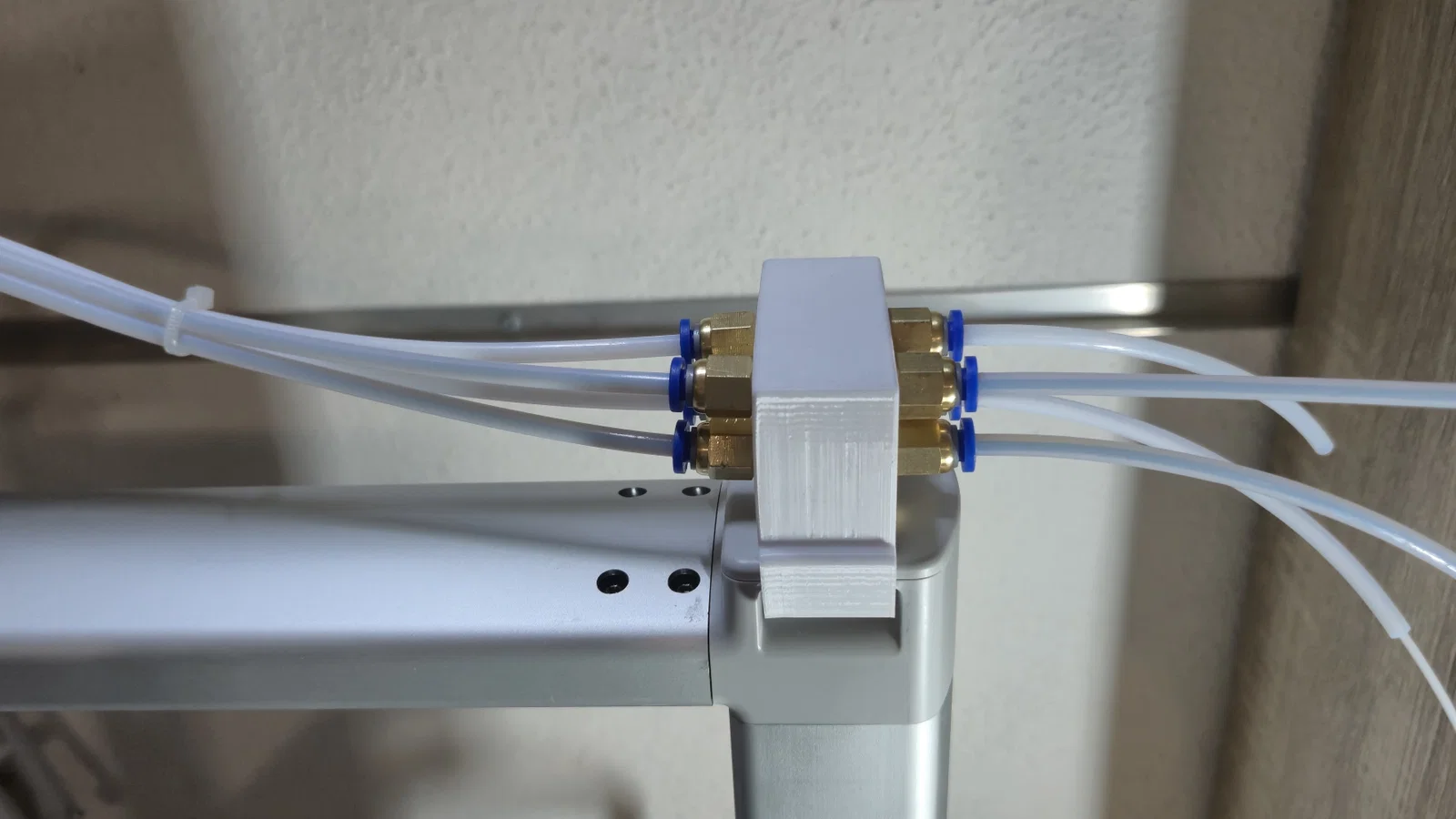

Ở đây mình thêm đầu nối khí nén P4-M10 cho cả hai phía của khối. Bên trong khối được thiết kế để đưa ống PTFE từ mỗi bên vào trong cho tới khi hai ống chạm nhau ở cuối.

File: PTFE-Gantry-Mount-P4-M10-one-sided-A

Đầu nối khí nén P4-M10 ở một bên và ống có thể đẩy xuyên qua khối.

RẤT QUAN TRỌNG!
Vui lòng kiểm tra chiều dài ống PTFE của bạn. Bắt buộc đầu in phải có thể tới mọi vị trí trong lúc in mà không bị giới hạn do ống quá ngắn. Nếu không có thể làm hư đầu in.

• Option 1:
  Gắn ở gantry bên phải với đầu nối khí nén P4-M10 ở phía đầu in. Phía cuộn filament (spool) không gắn connector.

• Option 2:
  Gắn ở gantry bên trái với đầu nối khí nén P4-M10 ở phía cuộn filament (spool). Phía đầu in không gắn connector.

File: PTFE-Gantry-Mount-P4-M10-one-sided-B

Đầu nối khí nén P4-M10 ở một bên và ống có thể đẩy xuyên qua khối.

RẤT QUAN TRỌNG!
Vui lòng kiểm tra chiều dài ống PTFE của bạn. Bắt buộc đầu in phải có thể tới mọi vị trí trong lúc in mà không bị giới hạn do ống quá ngắn. Nếu không có thể làm hư đầu in.

• Option 1:
  Gắn ở gantry bên trái với đầu nối khí nén P4-M10 ở phía đầu in. Phía cuộn filament (spool) không gắn connector.

• Option 2:
  Gắn ở gantry bên phải với đầu nối khí nén P4-M10 ở phía cuộn filament (spool). Phía đầu in không gắn connector.
