Passthrough luồn 4 ống PTFE cho LACK Enclosure
Passthrough gọn, dễ in để luồn 4 ống PTFE qua mặt trên bàn LACK. Thiết kế không cần vít, vừa với PC4 M10. Khuyên in PETG cho C-clip; infill 15% là ổn. Có viền che mép khoét lỗ cho đẹp.
Mô tả

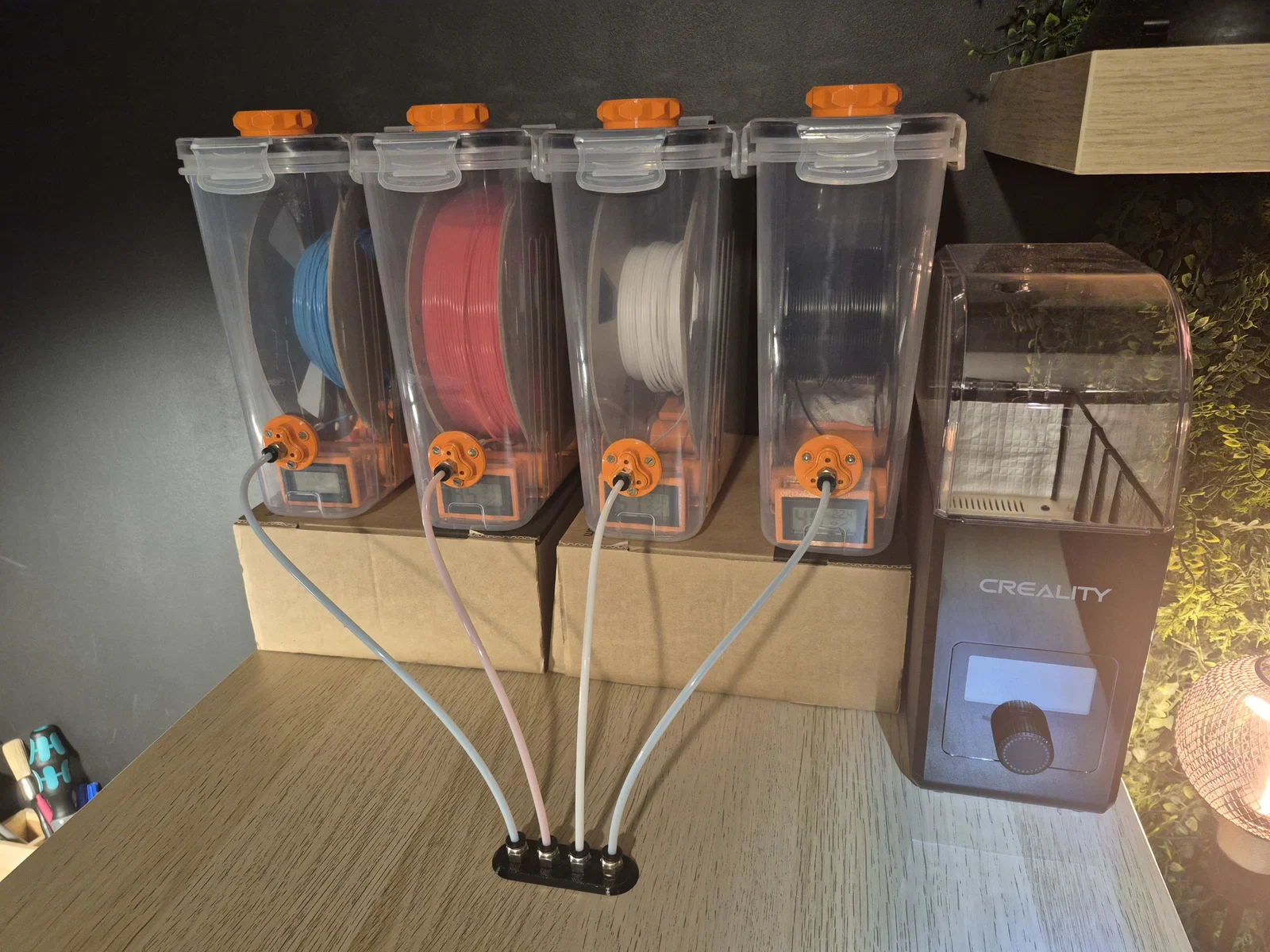

Một chi tiết passthrough gọn gàng, dễ in để luồn 4 ống PTFE xuyên qua mặt trên của bàn LACK.
In ấn :
Có thể in bằng PLA, nhưng mình khuyên dùng PETG cho cơ cấu C-clip.
Infill 15% là đủ, với 2 lớp.
Lắp đặt :
Không cần vít, được thiết kế để khít với đầu nối ống PTFE PC4 M10.
Bạn có thể cần dùng máy router với mũi 16mm để khoét lỗ trên bàn LACK, nhưng cũng có thể dùng dao rọc hoặc khoan để làm việc này.

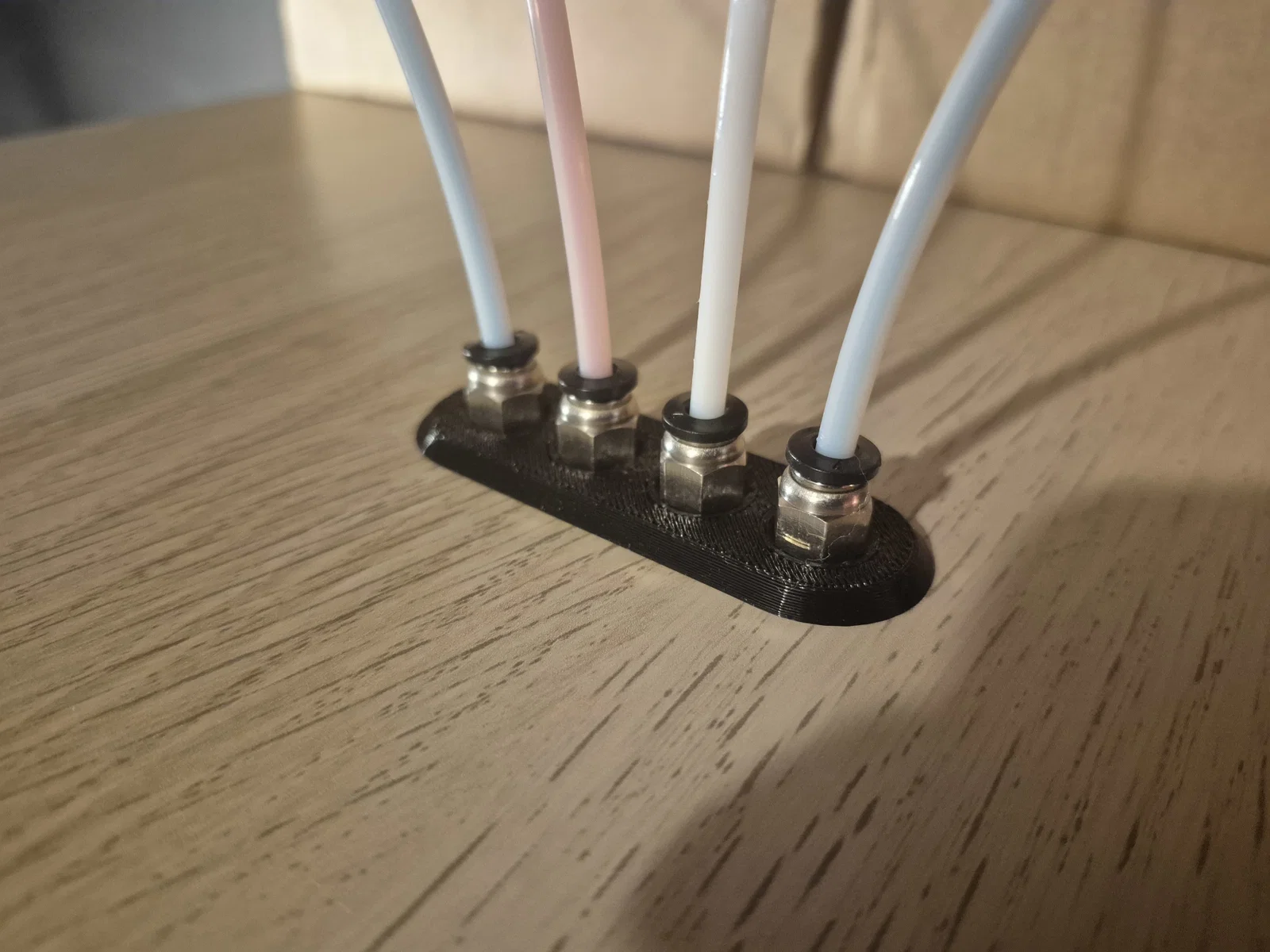

Model có một phần viền (lip) quanh mép trên để che lỗ cắt bị xấu và cho bề mặt hoàn thiện nhìn sạch, gọn.

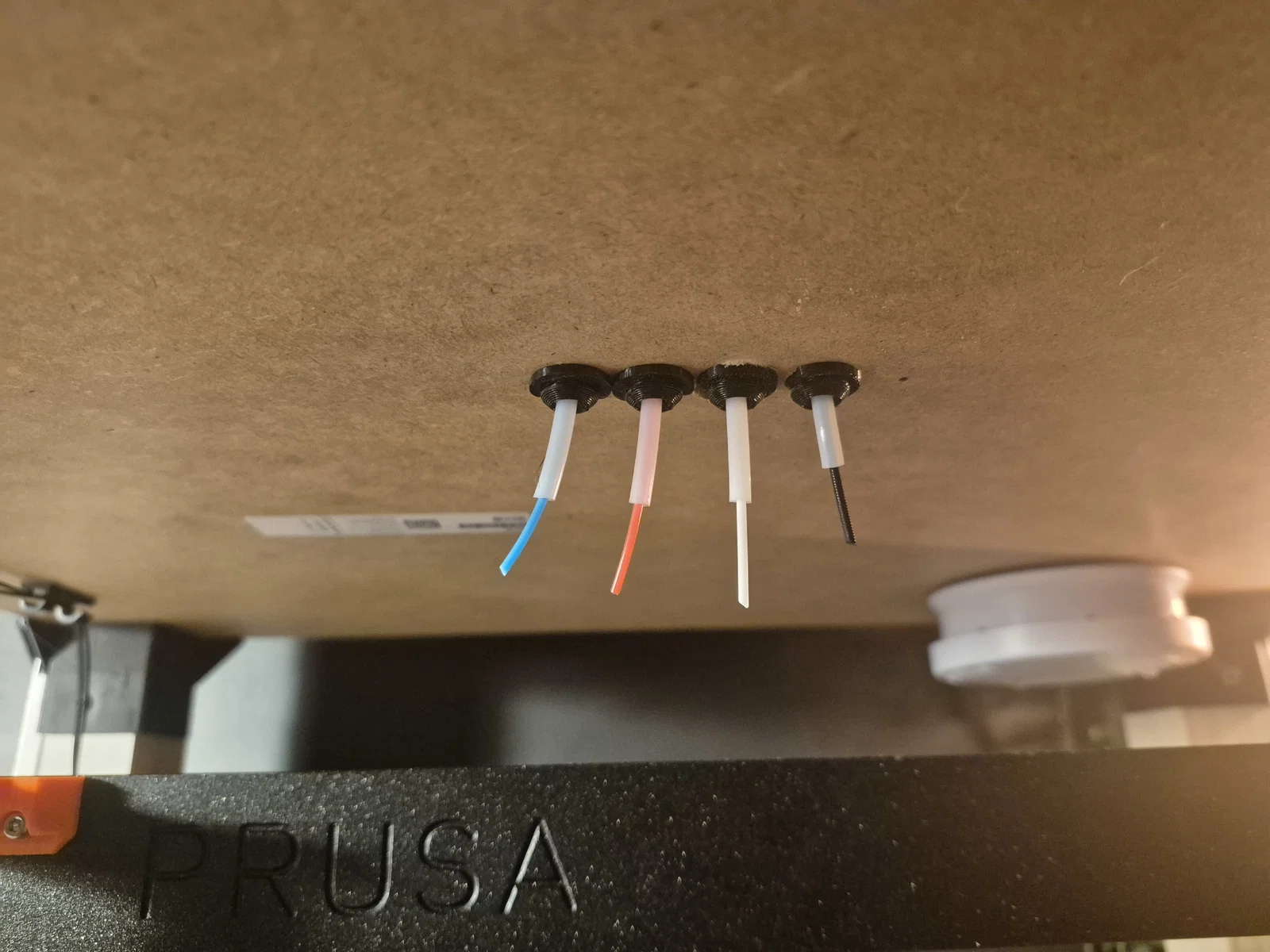

Phần ống ở phía dưới đường kính 12mm và các ống được giữ bằng các C-clip nhỏ.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
