Filter Column (Cột lọc) – hộp tròn xếp chồng cho quạt 4028

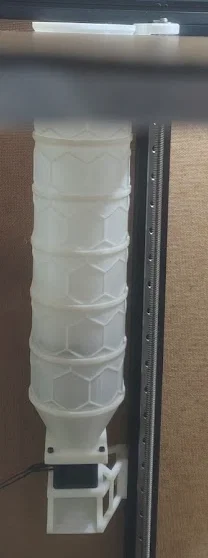

Filter Column dùng quạt 4028 (phải loại mạnh) kèm các hộp tròn xếp chồng (đường kính 80mm, cao 50mm) (hoặc dùng ống), hút không khí từ phía trên đi xuyên qua các hộp xếp chồng xuống phía dưới. Bạn có thể cho hạt carbon hoặc giấy HEPA vào từng hộp kèm một lớp sieve (lưới) tuỳ ý.

Mỗi hộp có đường kính trong 80mm, thiết kế cho V-Core 3.1, máy này có tối đa khoảng 100mm không gian phía sau. Với Z cao 500mm thì cần khoảng 9 hộp, để tách luồng khí và tránh thổi khí trực tiếp lên bed.

Phần sieve cần đặt số top layer và bottom layer = 0. Bạn có thể chọn pattern infill. Gyroid 15%–20% nên ổn cho hạt 4mm, có thể còn tốt hơn Honeycomb.

Đừng nhồi đầy carbon filter trong mỗi hộp; chỉ nên để khoảng 20%–30% là ổn, hoặc xen kẽ thêm các hộp trống. Bạn có thể xoay và/hoặc đảo thứ tự các hộp theo chu kỳ để dàn đều mức bão hoà carbon.

Mình đã thử 2 phiên bản in để gắn giấy HEPA: 2 tấm cho giấy phẳng và 2 tấm cho giấy xếp nếp. Khuyến nghị bản giấy xếp nếp vì sụt áp (pressure drop) thấp hơn nhiều. Ngoài ra, trên mạng cũng có một số module HEPA dạng tròn, có thể nhét chặt ở phía trên của cột.

Phần đế 4028 có thể in lật ngược mà không cần support. Thiết kế cho frame 3030. Mình chỉ kiểm tra không gian cho V-Core 3.1 bản Z 500mm; bạn có thể sẽ cần loại khác.

Có một vòng (ring) tuỳ chọn để cố định cột cao ở phía trên: chỉ cần đưa vào khung 3030 rồi xoay 90 độ.

BOM: 8 insert ren nhiệt M3, ốc M3 4x35mm, ốc M3 4x8mm

Về cái vane: một số nguồn trên mạng nói nên chia carbon thành các vùng nhỏ, có thể giúp cân bằng mức sử dụng carbon, tránh việc không khí chọn đường đi “dễ” nhất. Nhưng mình thấy không thật sự cần (vì đường đi ở đây dài), nên chỉ cung cấp kèm thôi.

Nếu bạn cần kích thước khác, cứ nói mình biết, mình sẽ nghĩ cách tạo ra phiên bản mới.

Đã test in ABS vài tiếng – con mình (mũi nhạy hơn) nói là không ngửi thấy mùi gì trong lúc chơi cùng phòng.
