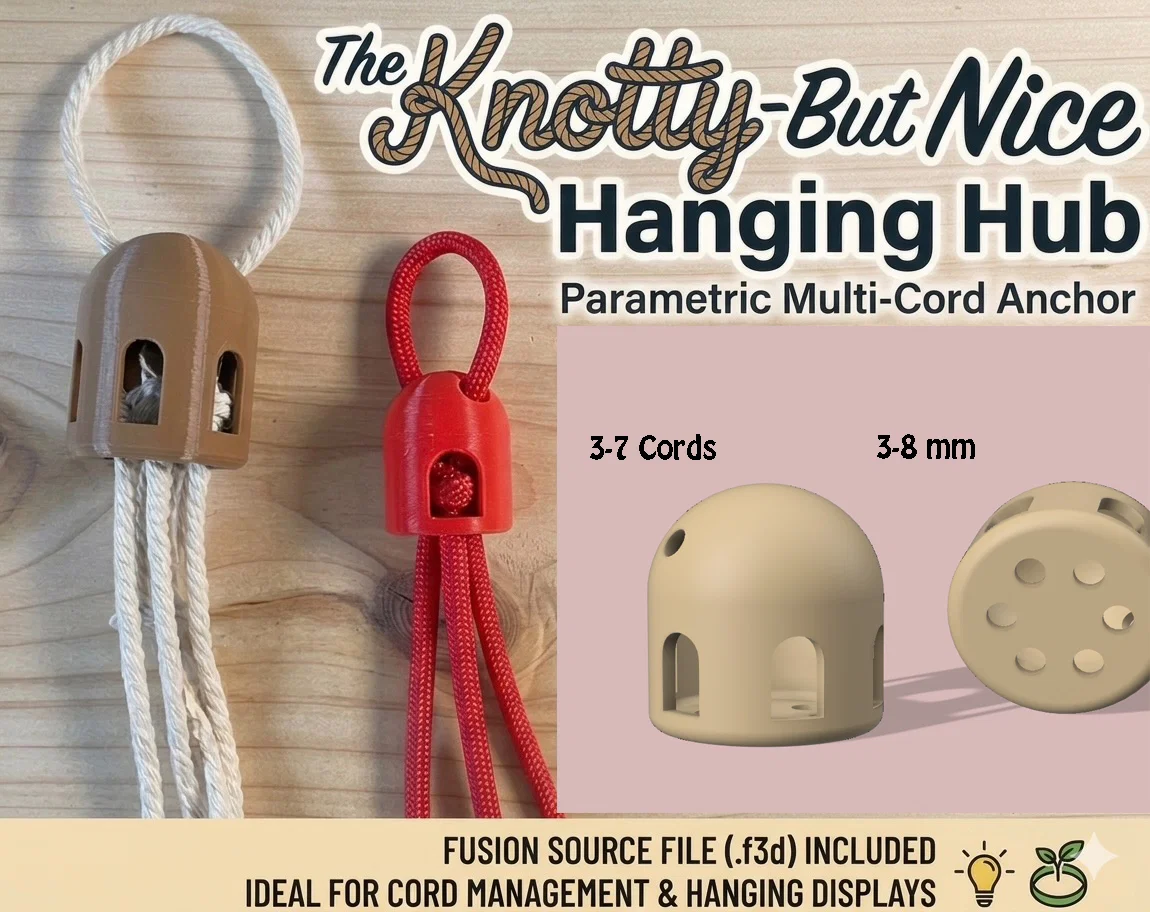

Ngàm treo nhiều dây Parametric (Hanging Hub) – Multi-Cord Anchor

Mình thiết kế cái đầu nối nhiều dây này để hỗ trợ anh em mê DIY – giống như mình – sắp xếp dây và rope gọn gàng, dùng làm bộ treo (suspension) cho các món đồ nhẹ mang tính trang trí. Ví dụ như các dự án macrame.

Lưu ý: mẫu này chưa được test để chịu tải nặng. Nếu dùng ngoài trời cho an toàn, nên cân nhắc in PETG. Dùng trong nhà thì PLA thường là ổn.

Nếu bạn không dùng Fusion và cần một phiên bản kích thước cụ thể, cứ nhắn mình

Công dụng/Tương thích/Ý tưởng

• Dây cotton (thường 2–3mm) cho macrame

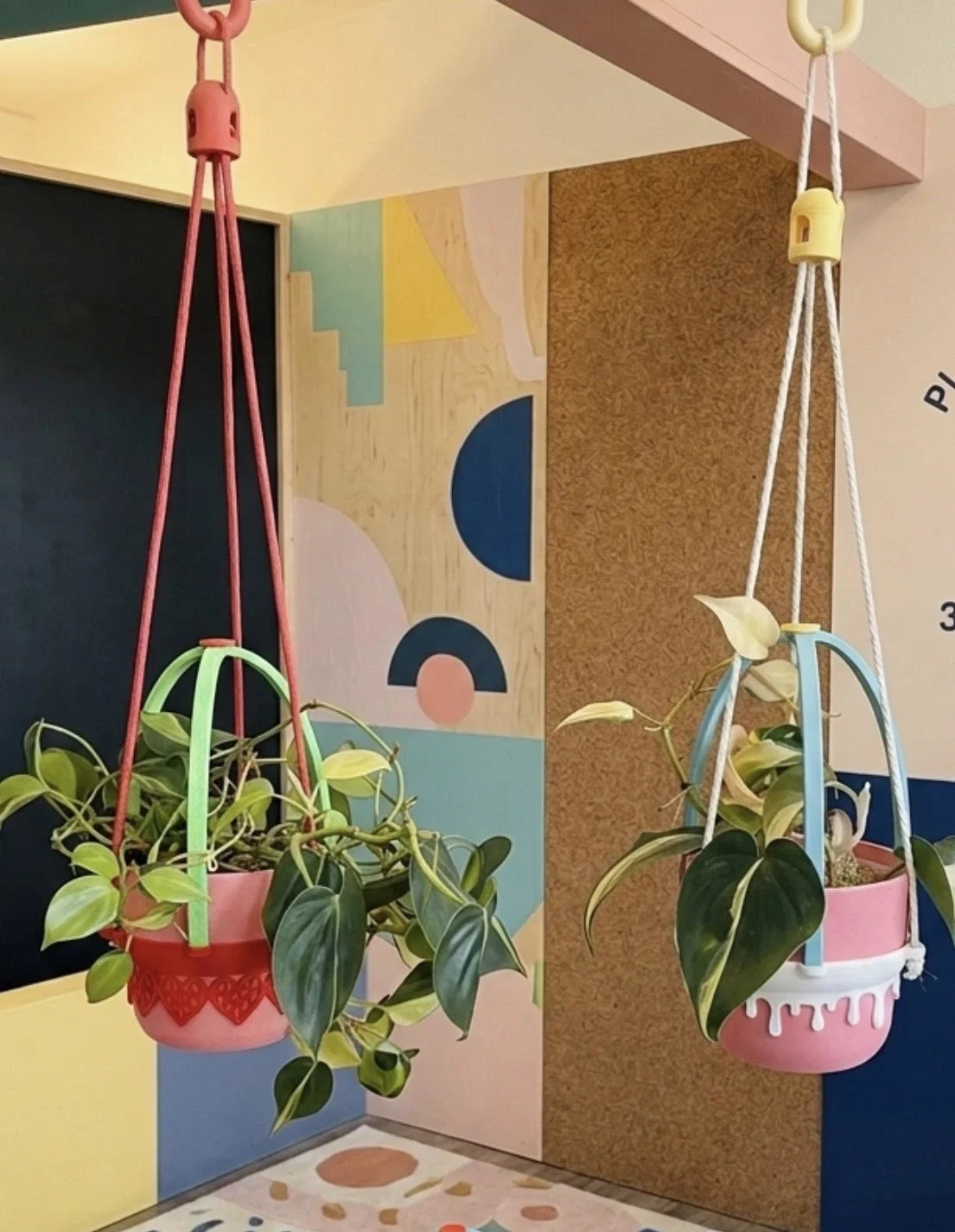

• Paracord (4–5mm) để treo chậu cây, máng ăn cho chim, v.v.

• Dây đay (jute) hoặc các loại dây tự nhiên khác để treo đồ trang trí như chuông gốm, đá nhỏ, chimes, v.v.

• Tự bện dây DIY

Parametric (Hướng dẫn)

Trong file Fusion đi kèm, bạn có thể chỉnh:

• số lượng dây (safe_cord_count) 3–7

• đường kính dây (safe_diameter) 3mm–8mm

Mở file .f3d, vào Modify ---> Change Parameters rồi nhập số lượng dây và đường kính dây.

Lưu ý: độ dày thành (wall thickness) mặc định là 2mm nhưng cũng có thể đổi thành 2,5 nếu cần.

Cũng lưu ý là có chừa clearance 0,5mm, nên ví dụ dây 3mm thì lỗ thực tế sẽ là 3,5mm.

Hướng dẫn in

• PLA/PETG

• 50% infill

• 5 lớp top/bottom

• Không cần supports

Lắp ráp

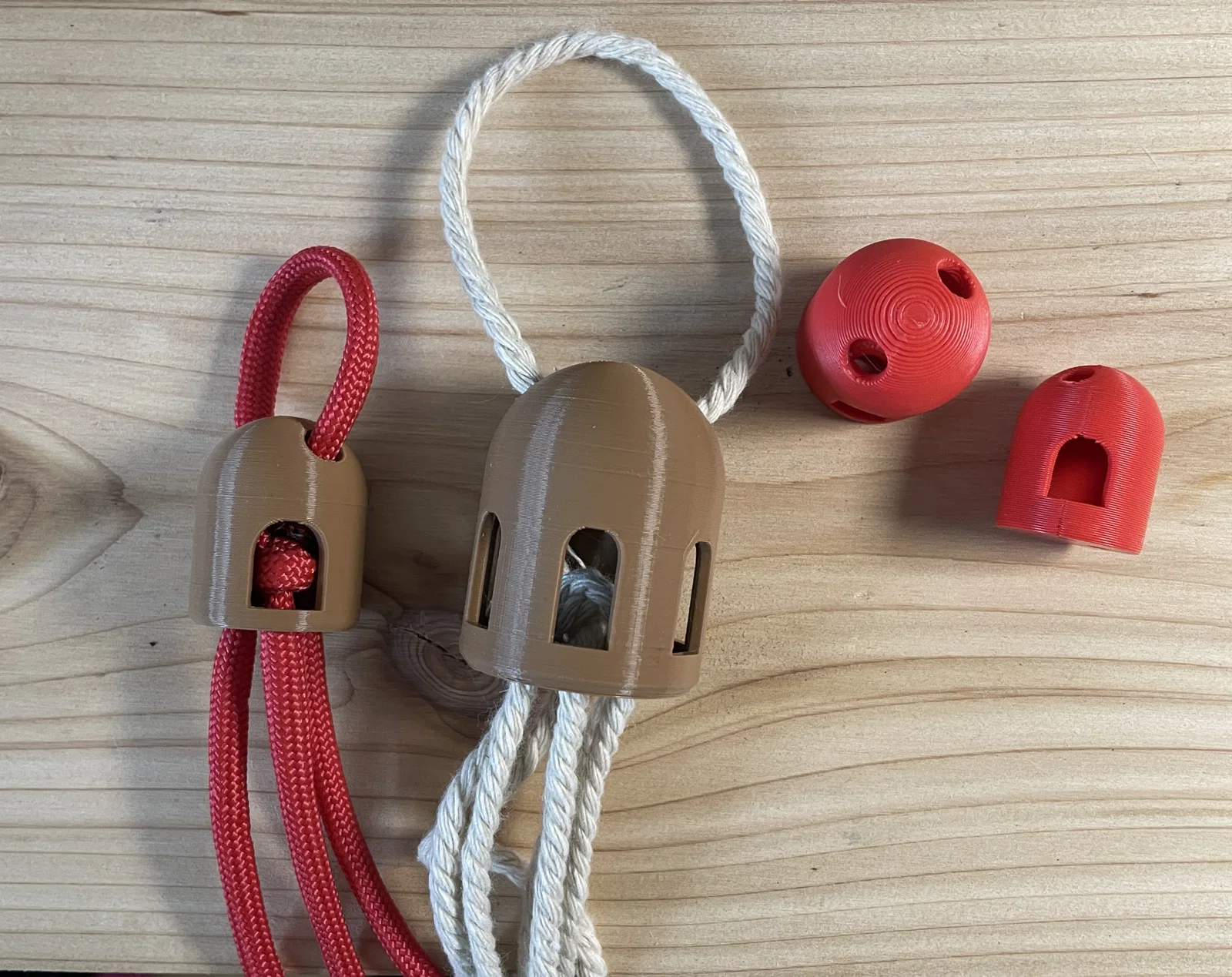

Số dây lẻ thì cần siết/chốt bằng nút thắt như trong hình bên dưới.

Nếu bạn dùng dây tổng hợp (synthetic), cân nhắc hơ/chảy nhẹ phần đầu dây để khỏi tưa.

Nếu bạn định làm một vòng dây (loop) bằng cách dùng các lỗ phía trên, hãy làm bước đó trước.

Với số dây chẵn, bạn có thể bắt chéo dây mà không cần thắt nút. Nếu dây quá mảnh, hãy dùng một cái móc nhỏ làm từ đoạn kẽm mỏng để luồn dây qua lỗ cho dễ.
