Finger Bot cho bình nước nóng analog, tiết kiệm năng lượng với Raspberry Pi Pico W

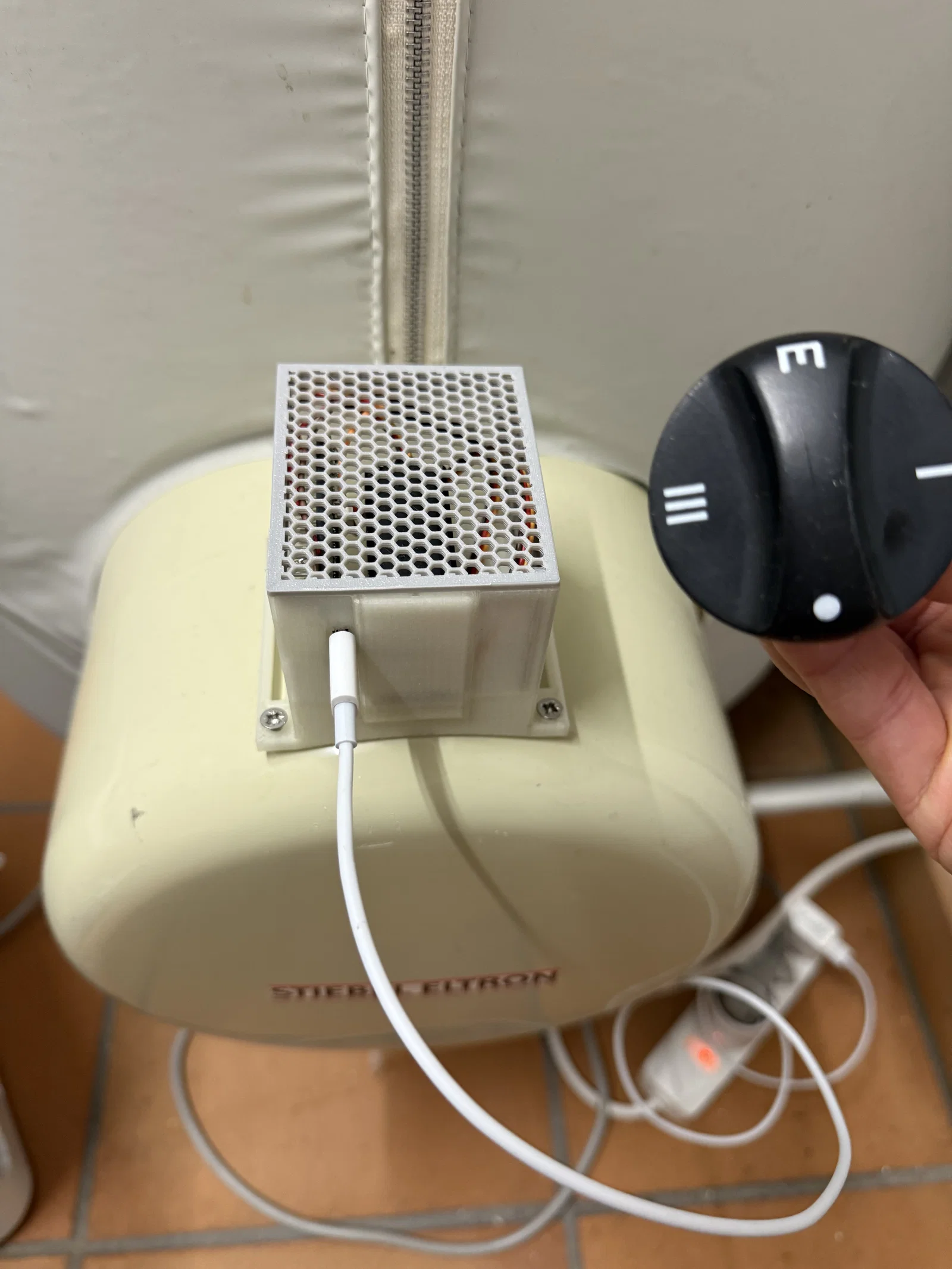

Đây là phiên bản 2 của bộ điều khiển (RC) cho bình nước nóng của mình (). Mình muốn dành con Pi4 ở phiên bản đầu cho các ứng dụng nâng cao hơn, nên lần này mình dùng Raspberry Pi Pico W (có WIFI) và thiết kế một vỏ bọc kín kèm ngàm gắn và một cổng ra Micro-USB (USB-B).

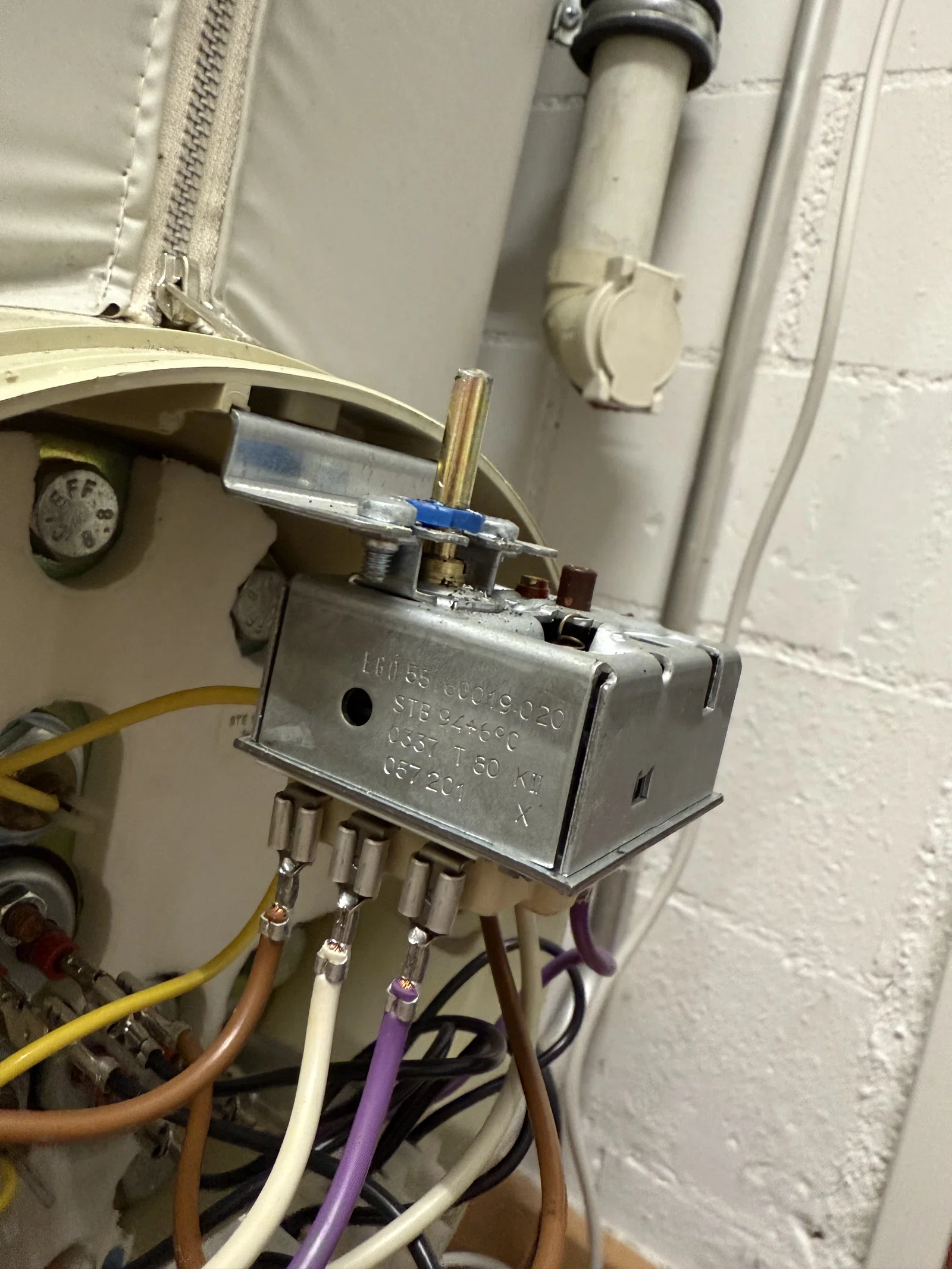

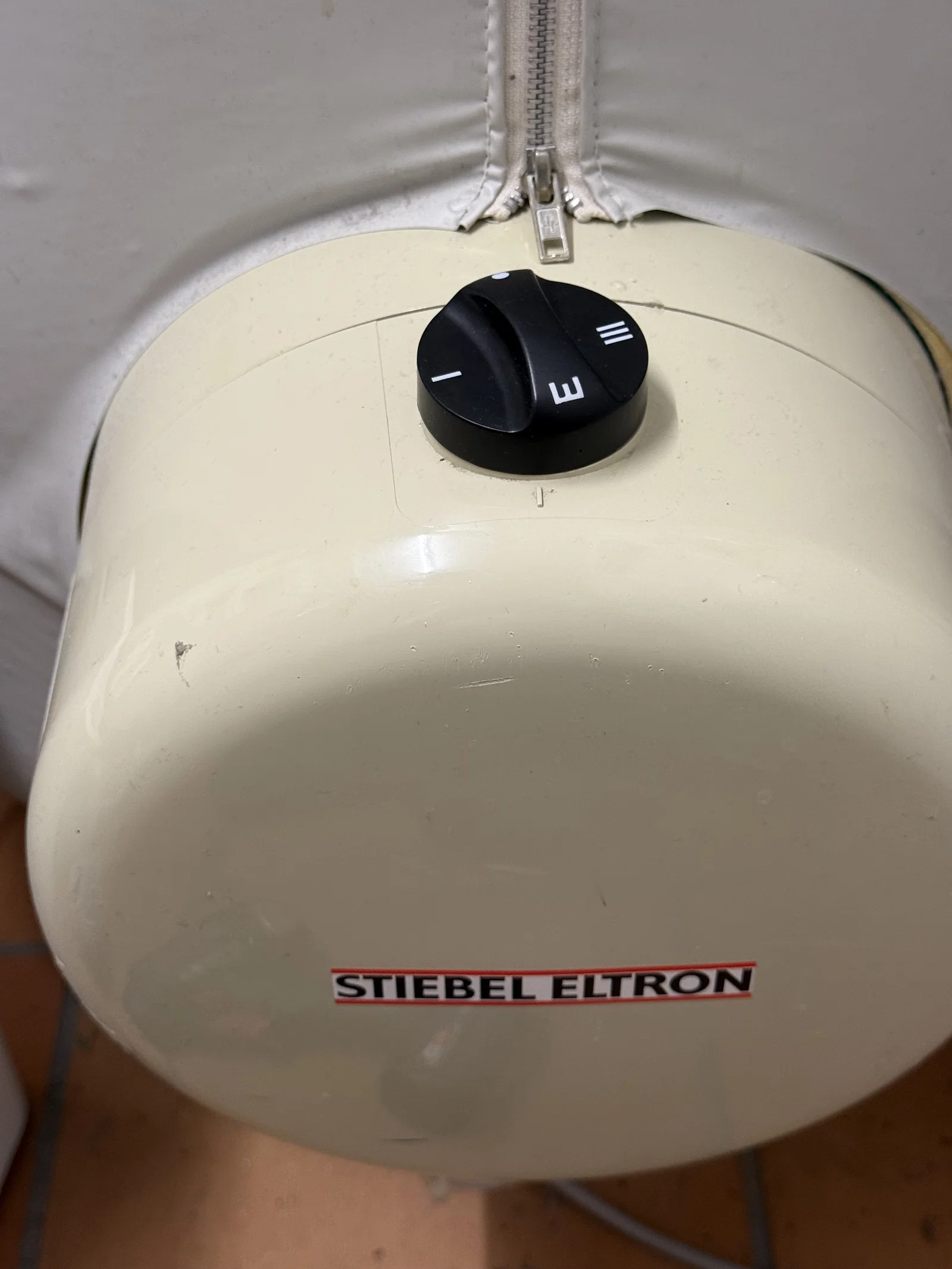

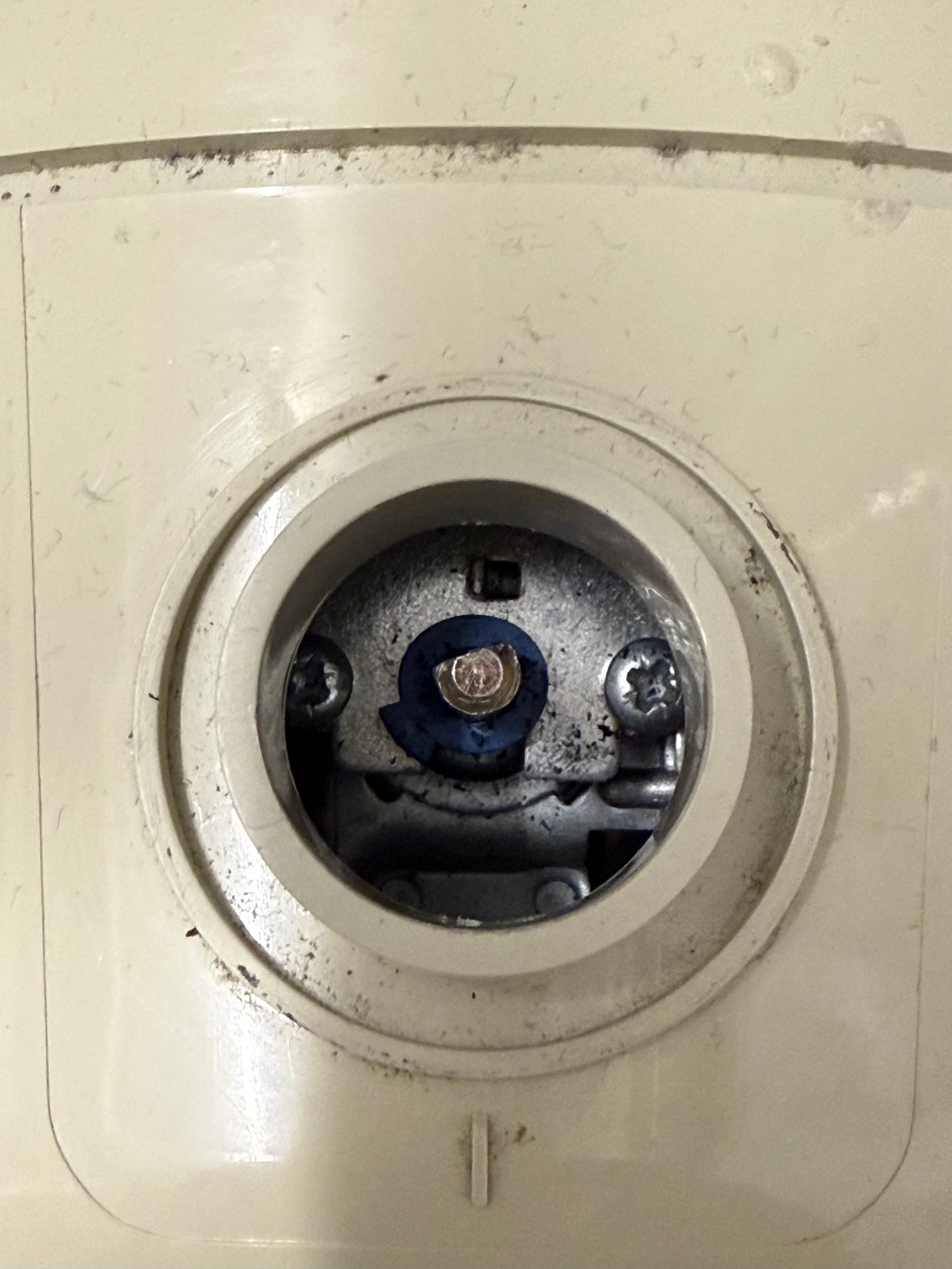

Mình phải chỉnh lại code (Boiler4_with_timeserver.py) cho MicroPython. Khi muốn dùng thì bạn nhập SSID và PW (mật khẩu) WiFi của bạn vào chỗ có dấu sao. Đổi giờ bắt đầu theo khung giờ điện rẻ. Vì Pico không có khả năng SSH nên phải lấy thời gian qua WIFI. Sau đó đổi tên file thành main.py rồi chép vào Pico. Nếu khởi động đúng, LED sẽ nháy khi đang kết nối WIFI và sau đó sẽ báo trạng thái đang bật hay tắt. Mình không muốn đụng chạm gì tới phần điện lưới, nên cái này chỉ là một thay thế “thông minh” cho núm vặn thôi.

Nếu bạn muốn đổi giờ theo mùa hè/mùa đông thì chỉ cần rút nguồn rồi cắm lại. Đôi khi nó cần khởi động 2 lần (như bạn thấy LED nháy) vì nó chưa log off khỏi WIFI đúng cách.

Danh sách linh kiện:

Raspberry Pi Pico W (H), cáp Micro USB, củ nguồn có cổng USB

Servo tiêu chuẩn, góc quay 180°

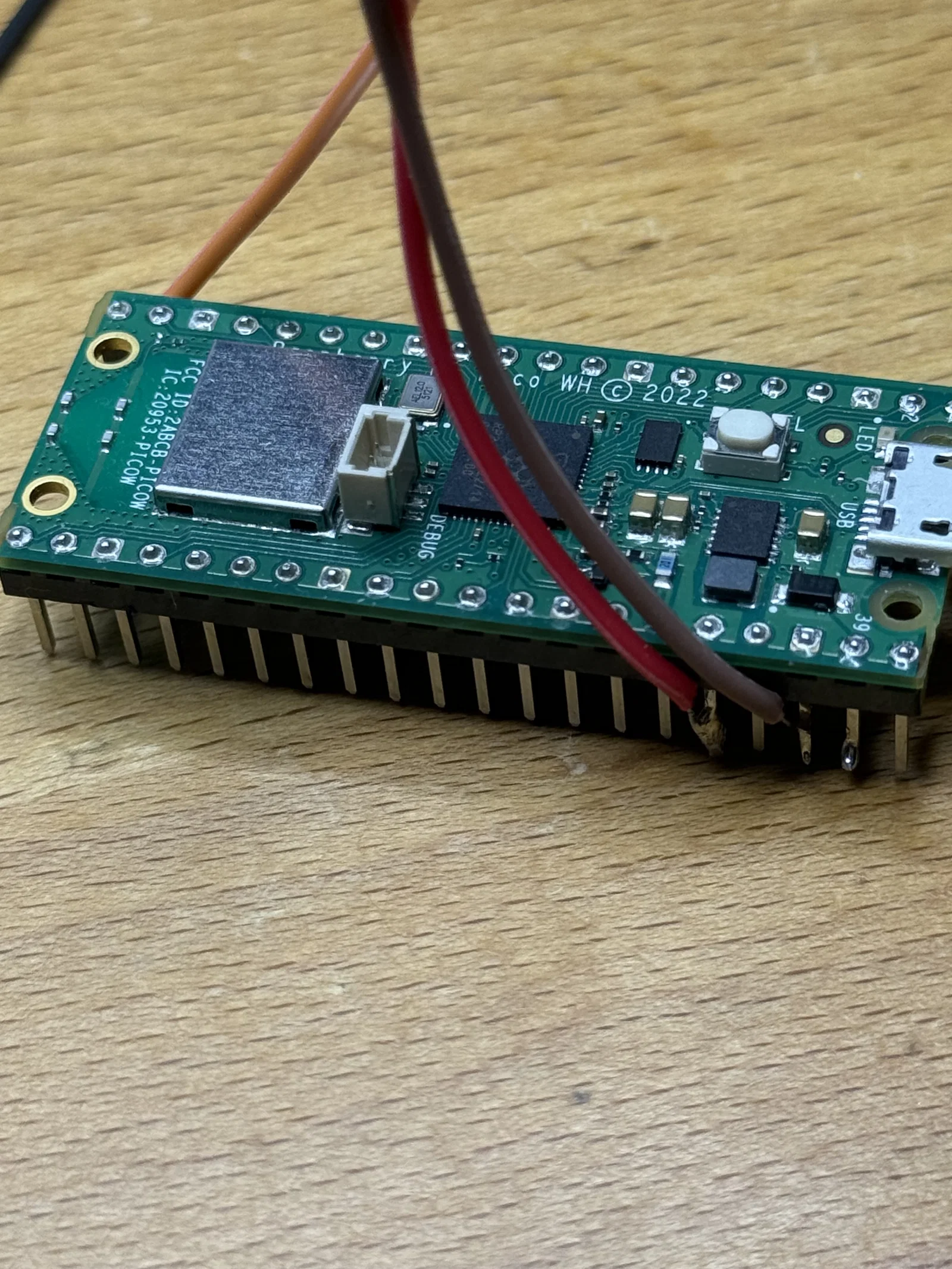

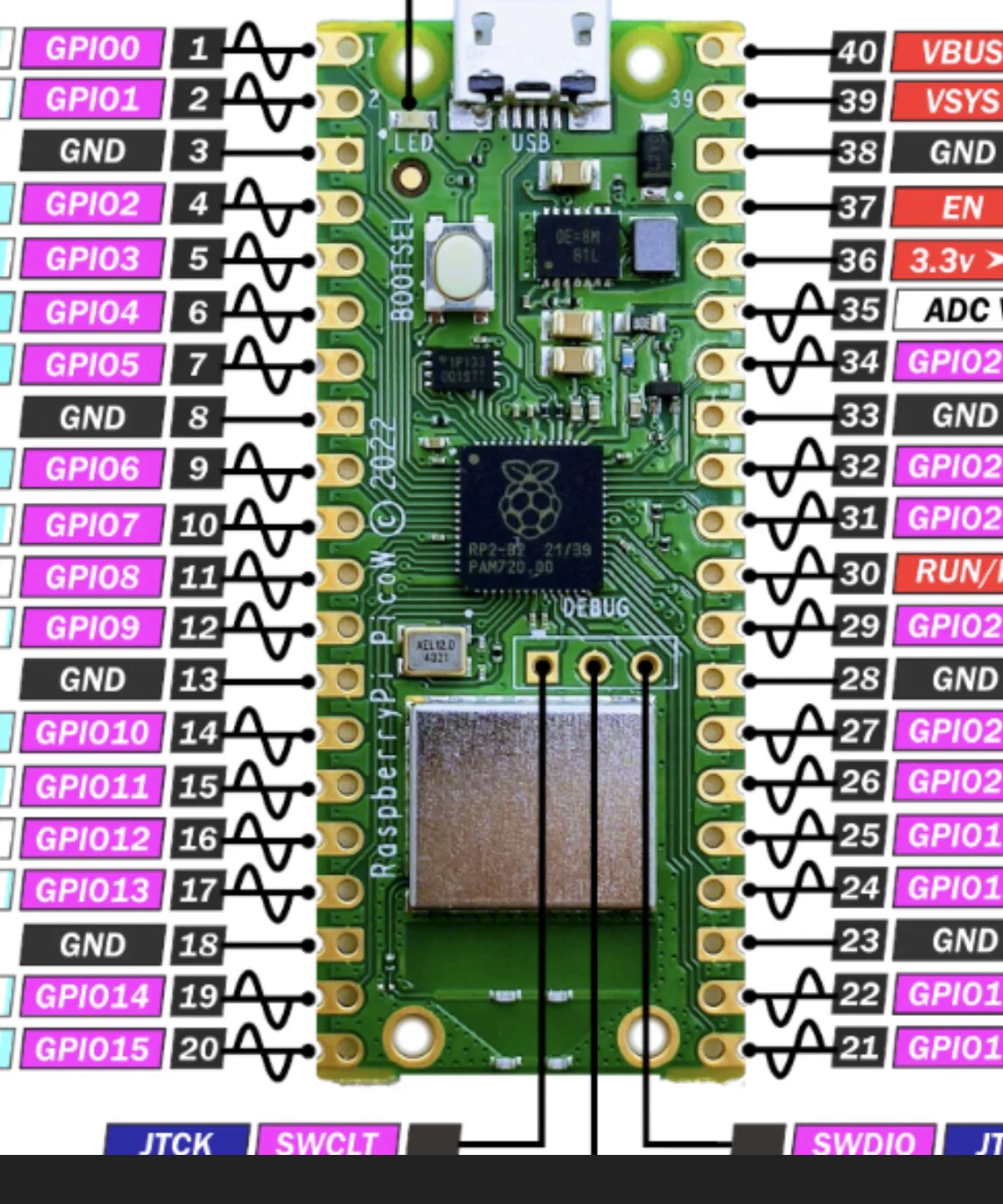

Pin 38 là Ground, Pin 36 là Plus 3,3V, Pin 20 (còn gọi GPIO 15) là data

Chúc in vui!
