Cấu trúc triển khai Miura-ori hiệu quả về thể tích với cửa ...

Tóm tắt

Phương pháp Miura-ori tiết kiệm thể tích đã được phát triển như một khung cho các anten phản xạ có thể triển khai siêu gọn cho CubeSats.

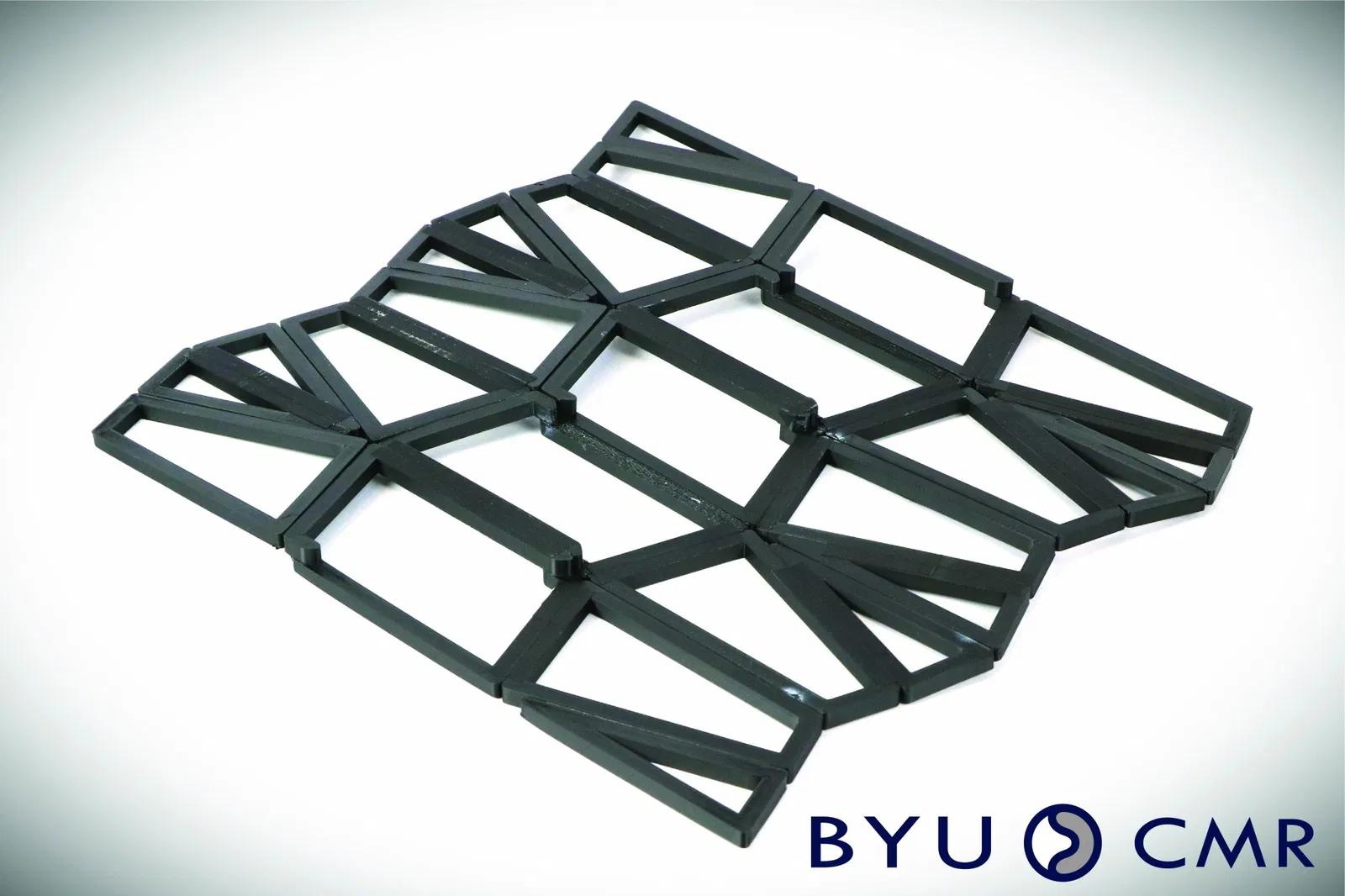

Phương pháp này sửa đổi mẫu Miura-ori bằng cách giới thiệu các đỉnh bậc 6 ở các đầu nhỏ. Điều này dẫn đến các tế bào đơn vị hình bình hành qua thân của mảng, và các tế bào ba phần tư và một phần tư ở các đầu nhỏ của mảng. Để điều chỉnh độ dày, kỹ thuật chuyển dịch bản panel lệch được áp dụng cho các tế bào đơn vị và kỹ thuật chuyển dịch bản lề cho các tế bào ba phần tư và một phần tư (xem liên kết bên dưới).

Một thiết kế tương tự với các mô phỏng điện từ có thể được tìm thấy tại đây:

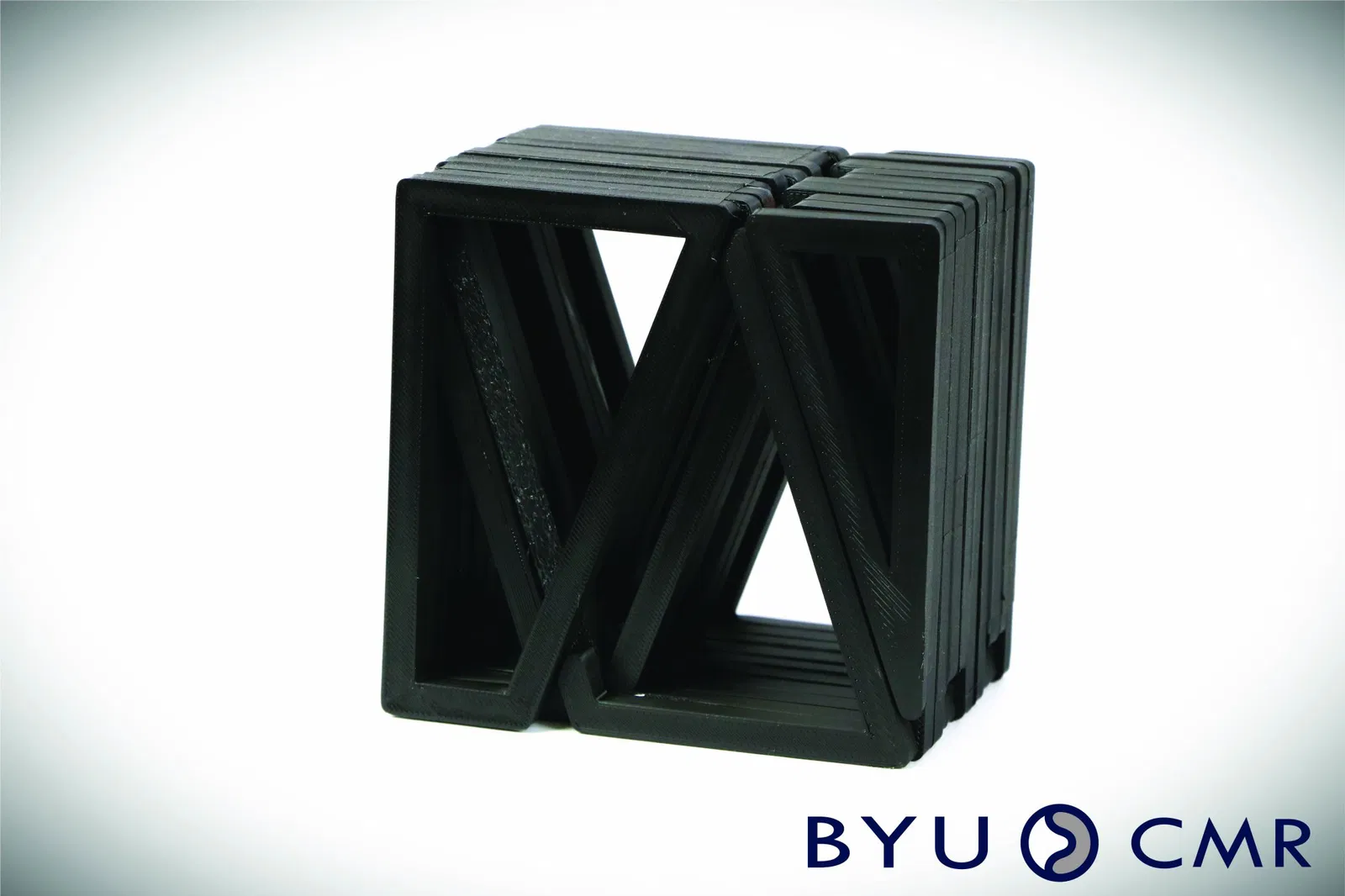

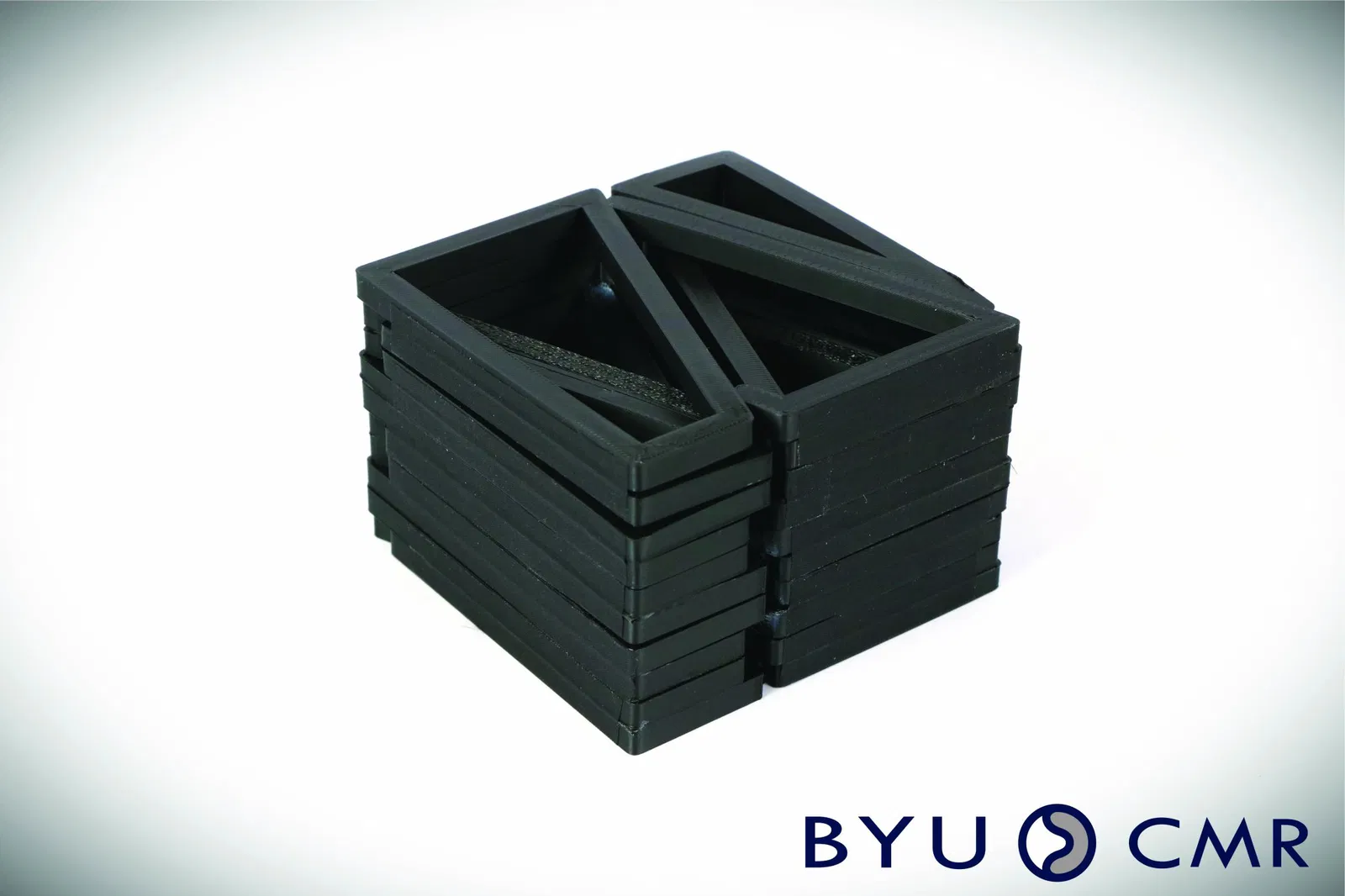

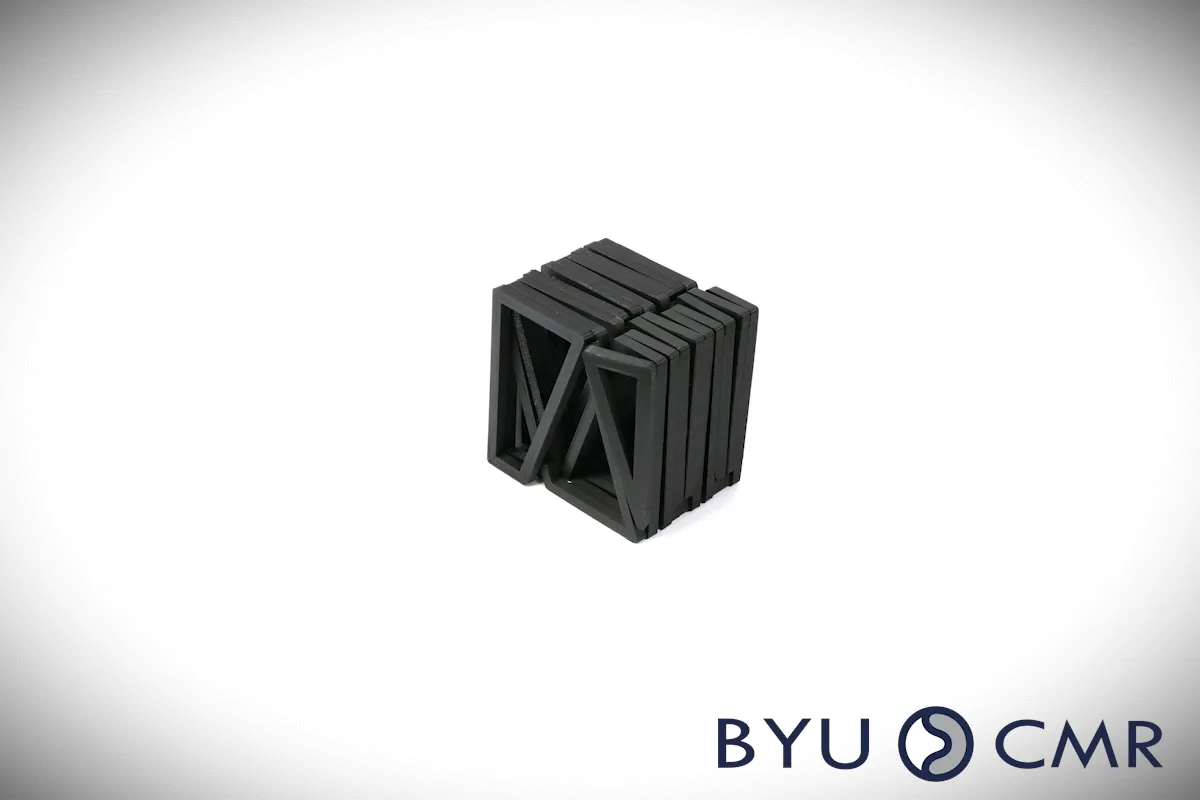

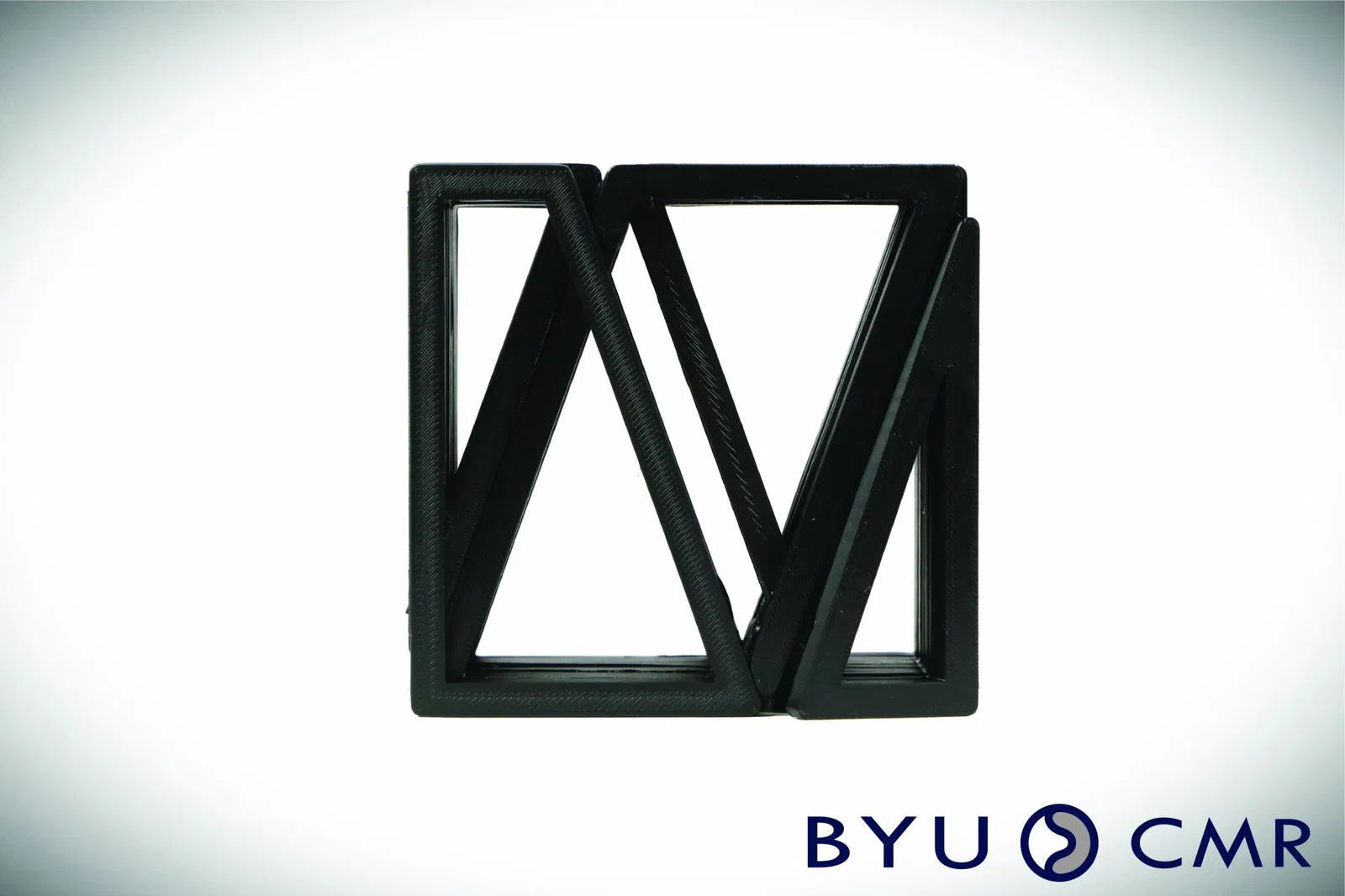

Thiết kế cụ thể này là một VEMO 5x3 với độ dày cấu trúc là 6.4 mm (hơn 1/4 in một chút) và có thể chứa các bản lề màng dày 0.15mm.

Các bản lề được làm từ băng keo spinnaker được liên kết tại đây.

Các bản lề được gia cố bằng cách dán trong trạng thái gấp lại rồi triển khai. Các dải dài 5 inch đã được cắt và chia đôi hai lần bằng một máy cắt guillotine để đơn giản hóa quá trình dán.

Tìm hiểu thêm

Thiết kế này được phát triển bởi Nhóm Nghiên cứu Cơ chế Tuân thủ (CMR) từ Đại học Brigham Young (BYU). Theo dõi chúng tôi tại @byucmr trên Instagram hoặc truy cập trang web Nghiên cứu Cơ chế Tuân thủ BYU (CMR) để tìm hiểu thêm về các cơ chế tuân thủ.

Xem https://rdcu.be/dnHx0 cho một bài viết trong Nature Communications về cách và lý do chúng tôi chia sẻ những tài nguyên cho người sáng tạo này.

Thông tin kỹ thuật

Để biết thêm thông tin kỹ thuật chi tiết, xem các ấn phẩm sau:

Pruett, H. T., Kaddour, A. S., Georgakopoulos, S. V., Howell, L. L., & Magleby, S. P. (2022). Tối ưu hóa hình học cho hiệu suất EM để thiết kế Miura-ori tiết kiệm thể tích cho các anten phản xạ. Extreme Mechanics Letters, 56, 101889.

Rubio, A. J., Kaddour, A. S., Pruett, H. T., Howell, L. L., Magleby, S. P., & Georgakopoulos, S. V. (2022, July). Ăntenna phản xạ Miura-Ori tiết kiệm thể tích cho ứng dụng SmallSat. Trong Hội nghị Quốc tế về Ăntenna và Lan truyền IEEE 2022 và Cuộc họp Khoa học Radio USNC-URSI (AP-S/URSI) (tr. 169-170). IEEE.

Để tìm hiểu thêm về cơ chế tuân thủ nói chung, hãy xem trang web Nghiên cứu Cơ chế Tuân thủ BYU (CMR) hoặc những cuốn sách này: Cơ chế Tuân thủ, Cẩm nang về Cơ chế Tuân thủ.
