Bộ Panel Liên Khớp cho BeamCase Slim ATX 7-Slot

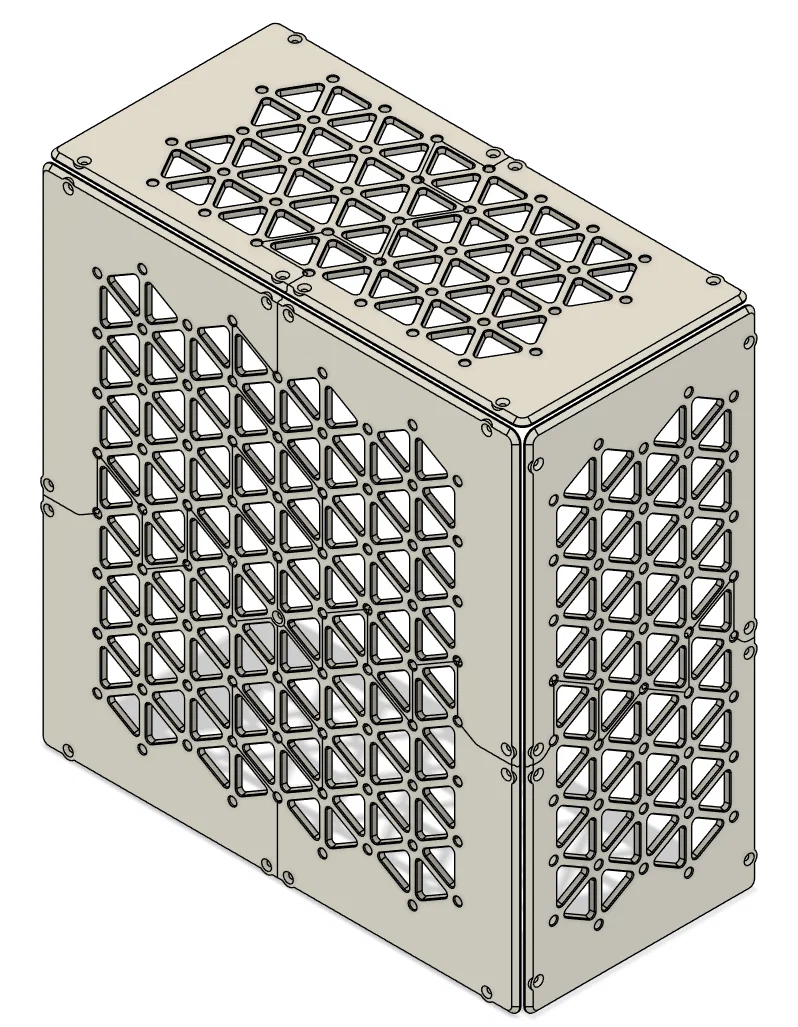

Một bộ panel ngoài dạng interlocking được thiết kế riêng cho BeamCase 7-slot Slim ATX case.

Đây chỉ là bộ panel — dùng kèm với khung sẵn có . Tất cả panel được gom trong một file, bạn cần dùng tính năng “split to objects” trong slicer để tách ra từng chi tiết.

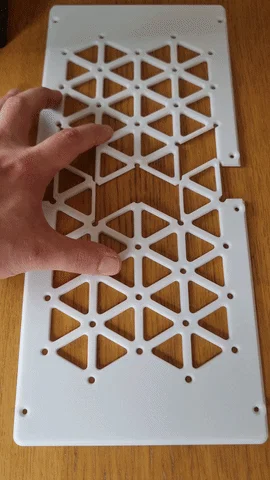

Lưu ý quan trọng về dung sai

Các chi tiết này dùng dung sai rất sít.

Máy in và filament của bạn cần được căn chỉnh (calibrate) kỹ, nếu không các panel có thể không khớp vào nhau đúng cách. Trước khi in nguyên bộ, mình khuyên bạn nên kiểm tra độ chính xác kích thước và tinh chỉnh thông số slicer theo đúng loại filament bạn đang dùng. Hãy slice một panel và in một miếng test nhỏ trước khi chuyển sang in cả bộ.

Đặc biệt, để ý các mục sau:

• Filament flow / extrusion multiplier

• First layer squish

• XY dimensional accuracy

• Shrinkage compensation / shrink %

• Elephant’s foot compensation

Mình thấy việc chỉnh shrinkage quan trọng nhất để panel ra đúng kích thước. Chỉ cần chi tiết bị “dư” nhẹ là mép interlocking có thể sẽ quá chặt, lắp vào không mượt.

Hướng đặt khi in

Mình khuyến nghị in các panel úp mặt xuống build plate. Cách này cho bề mặt ngoài (phần nhìn thấy) đẹp nhất và giữ họa tiết lỗ thông gió trông sạch, gọn.

Thiết lập in gợi ý

Đây là các thông số mình dùng:

• Orientation: face down on the bed

• Walls/perimeters: 6

• Top layers: 6

• Bottom layers: 6

• Infill: gyroid

• Material: PETG

Bạn có thể chỉnh % infill theo ý, nhưng độ cứng của panel chủ yếu đến từ số walls và hình học của panel hơn là infill dày. Mình dùng gyroid vì thường cho bề mặt đẹp hơn.

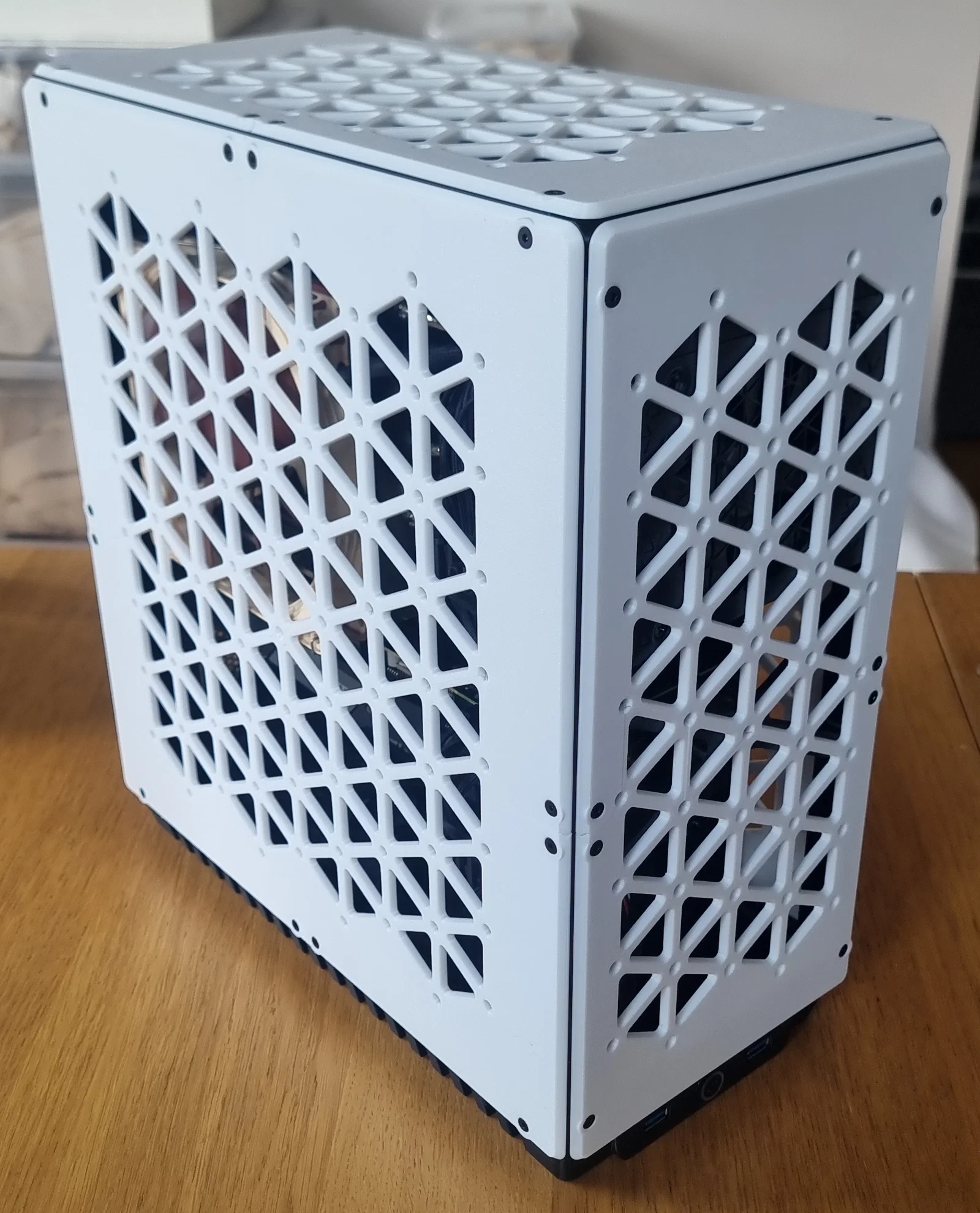

Lắp ráp

Các lỗ bắt vít sẽ khớp với lỗ bắt panel zin của beamcase. Panel hông có một lỗ ở giữa sẽ khớp với lỗ bắt trên central motherboard bracket, và cả side panel support brackets nếu bạn có dùng.

Tương thích

Thiết kế chỉ dành cho BeamCase 7-slot Slim ATX case.

Mấy panel này khá khó dựng nên mình không có kế hoạch làm thêm kích thước khác. Mình có kèm file STEP, bạn cứ thoải mái remix lại.
