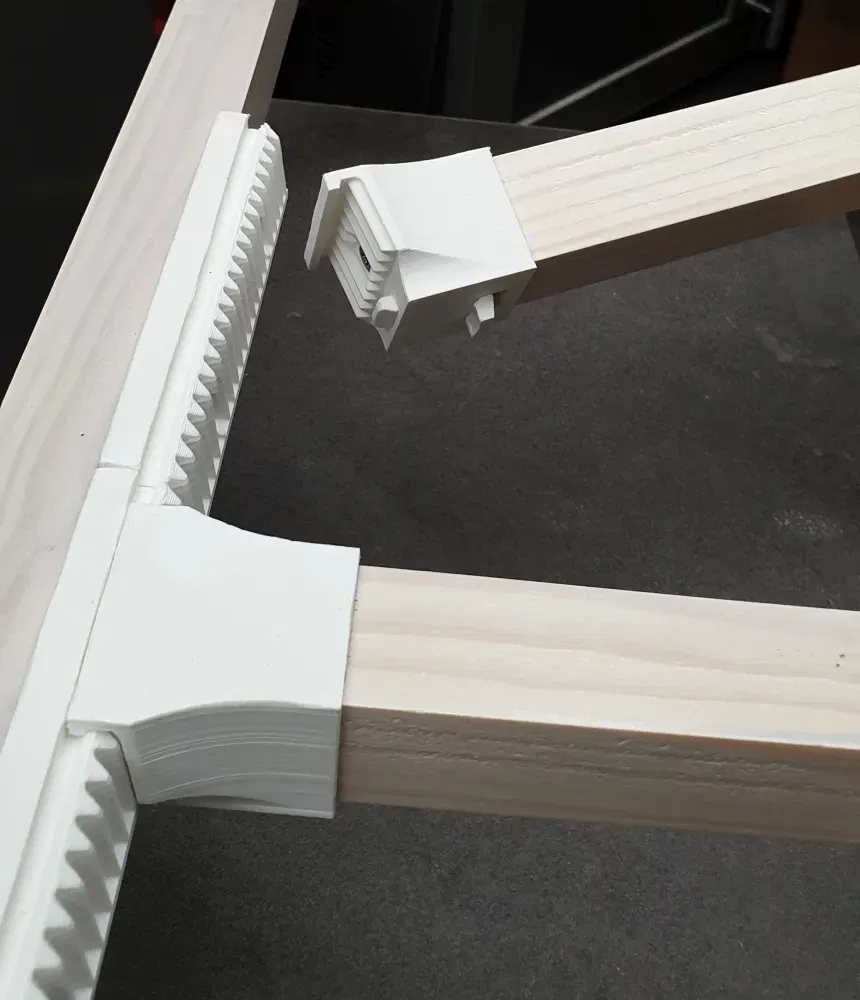

Cần gạt tháo rời cho các thanh gỗ 25x25mm

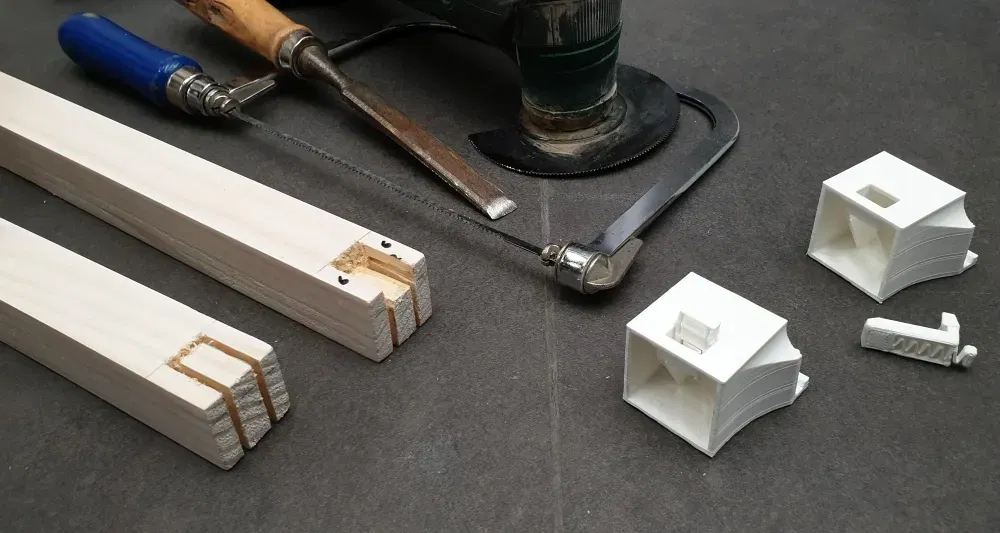

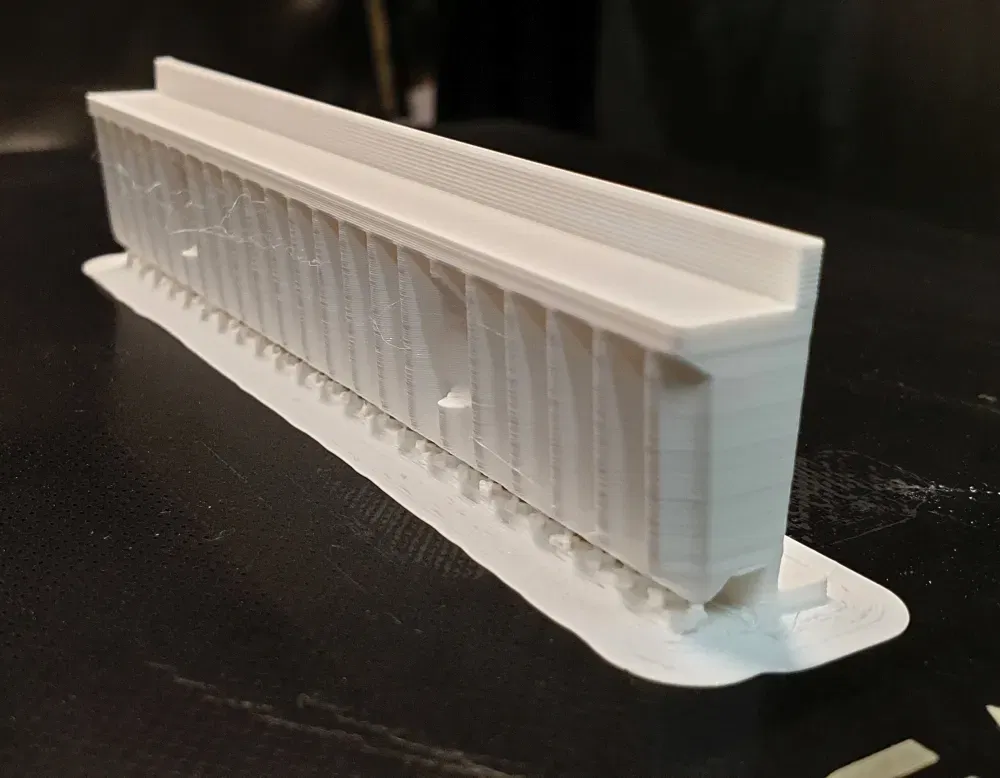

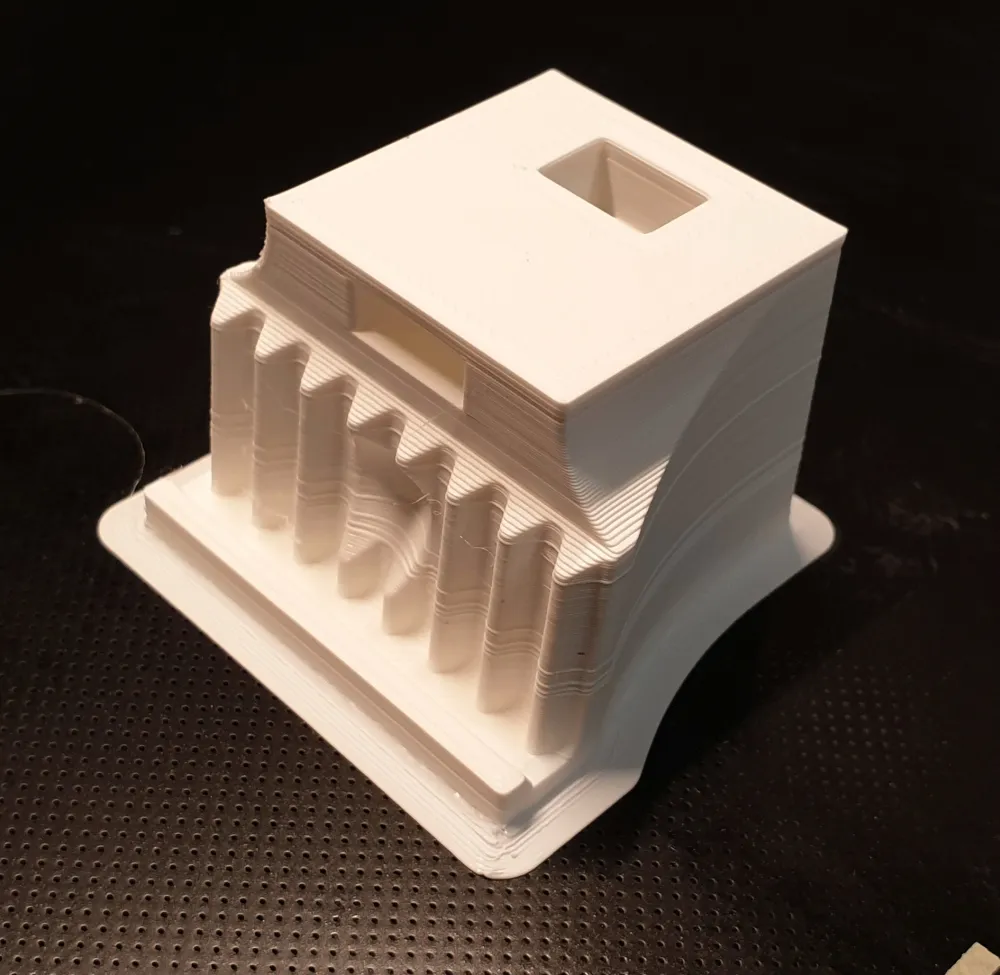

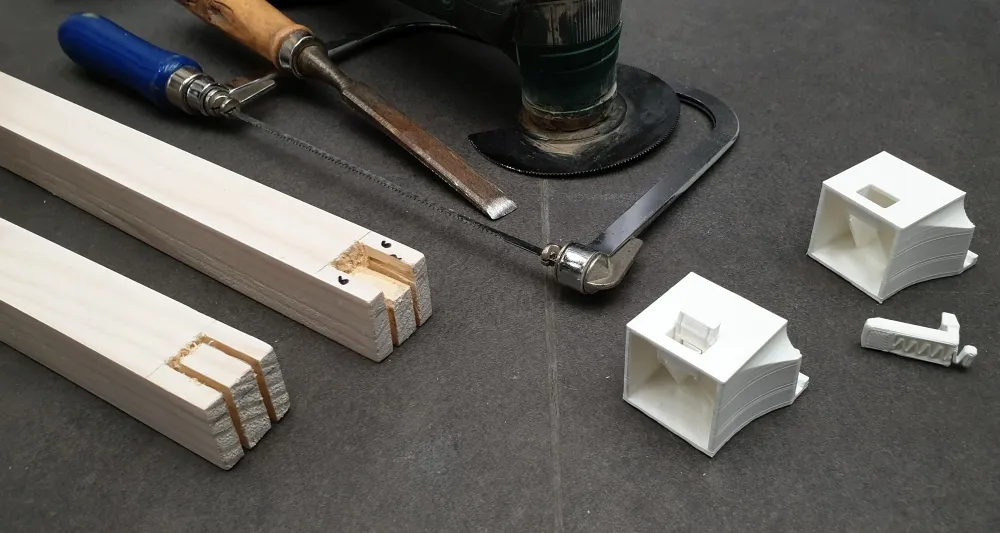

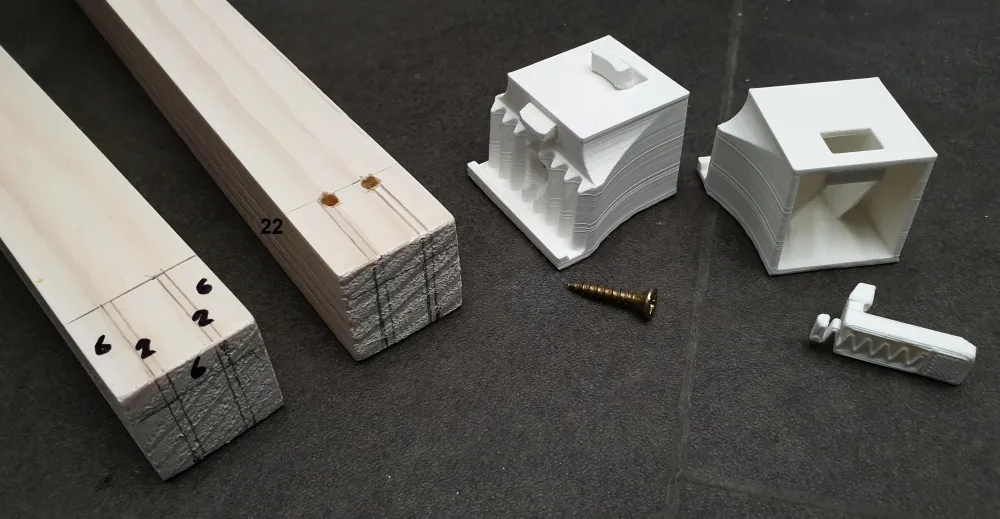

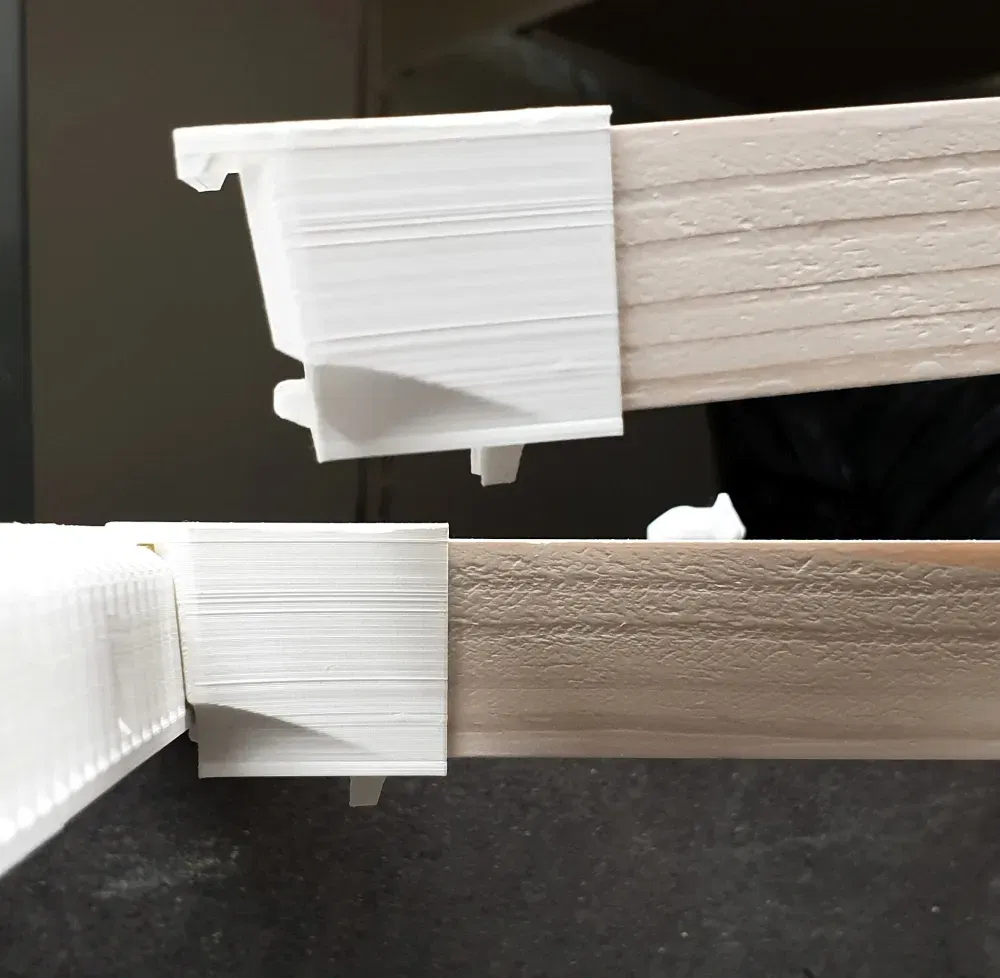

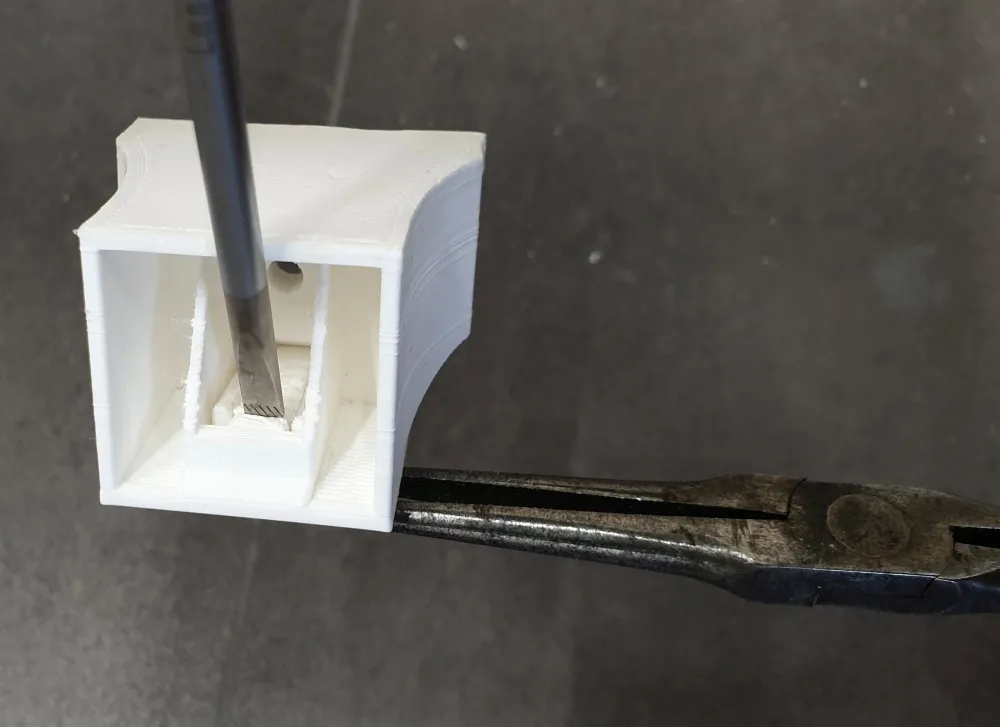

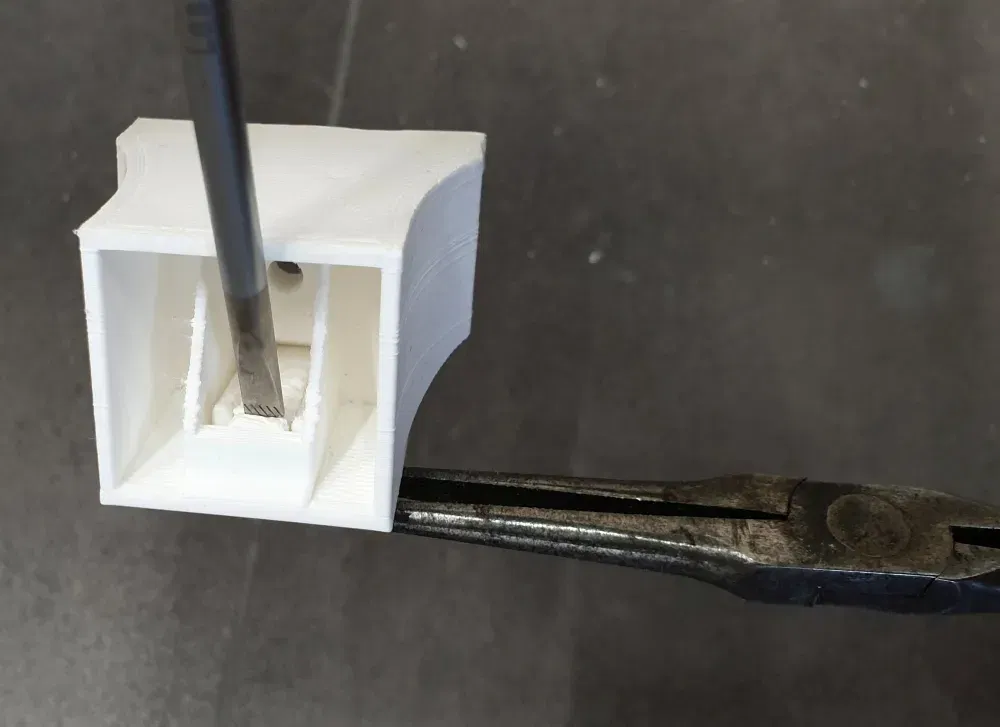

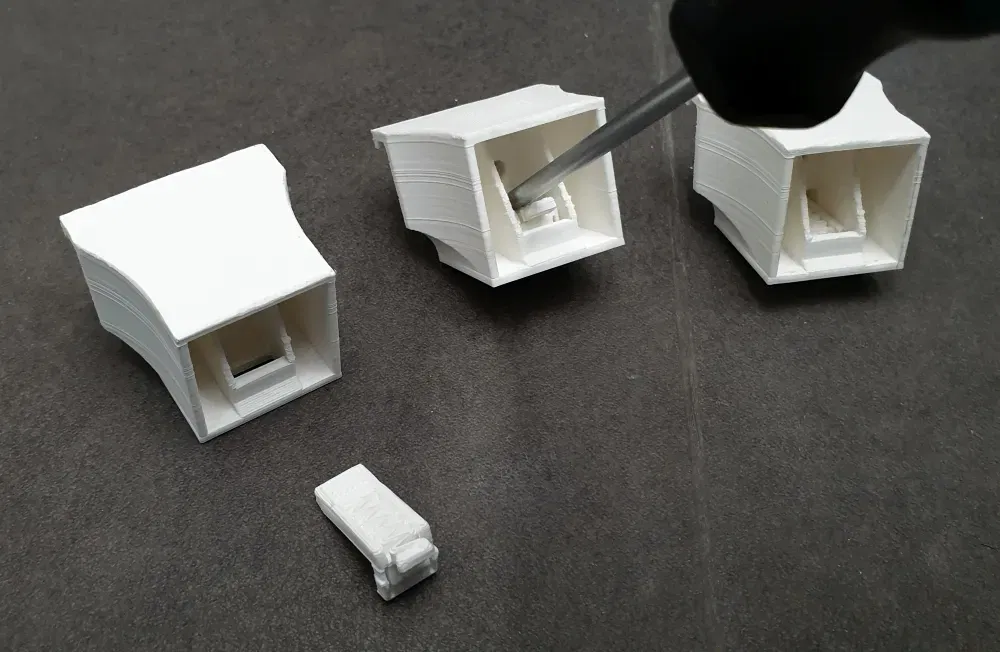

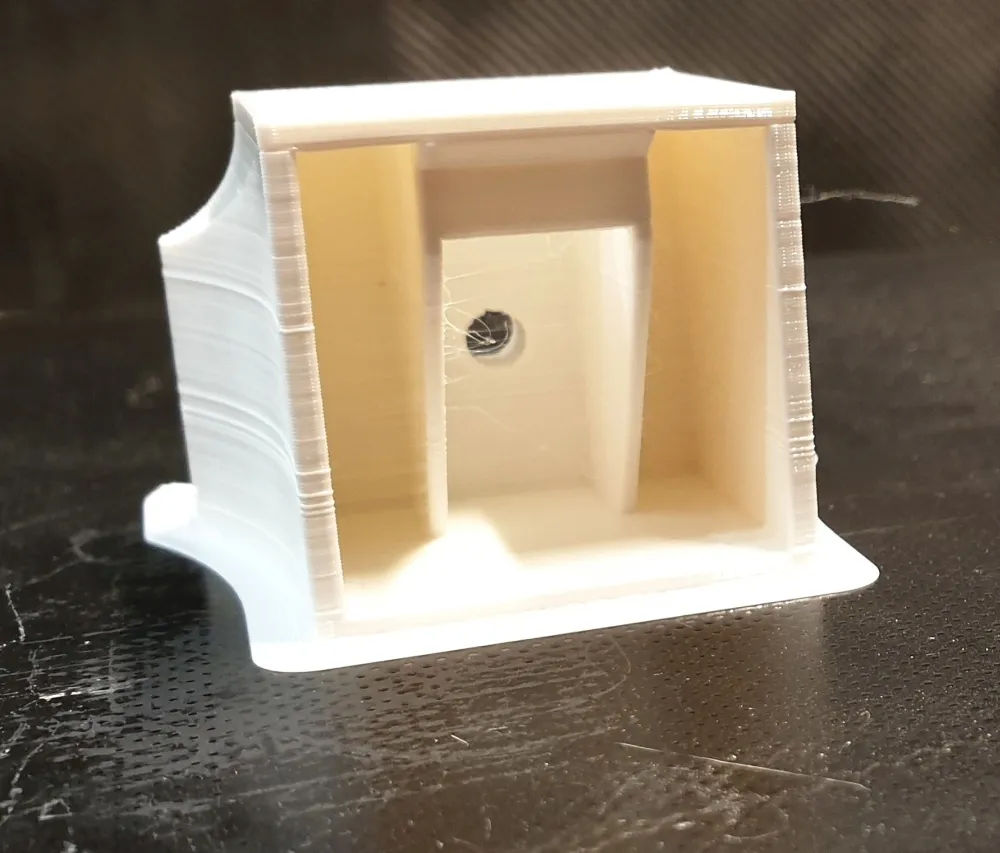

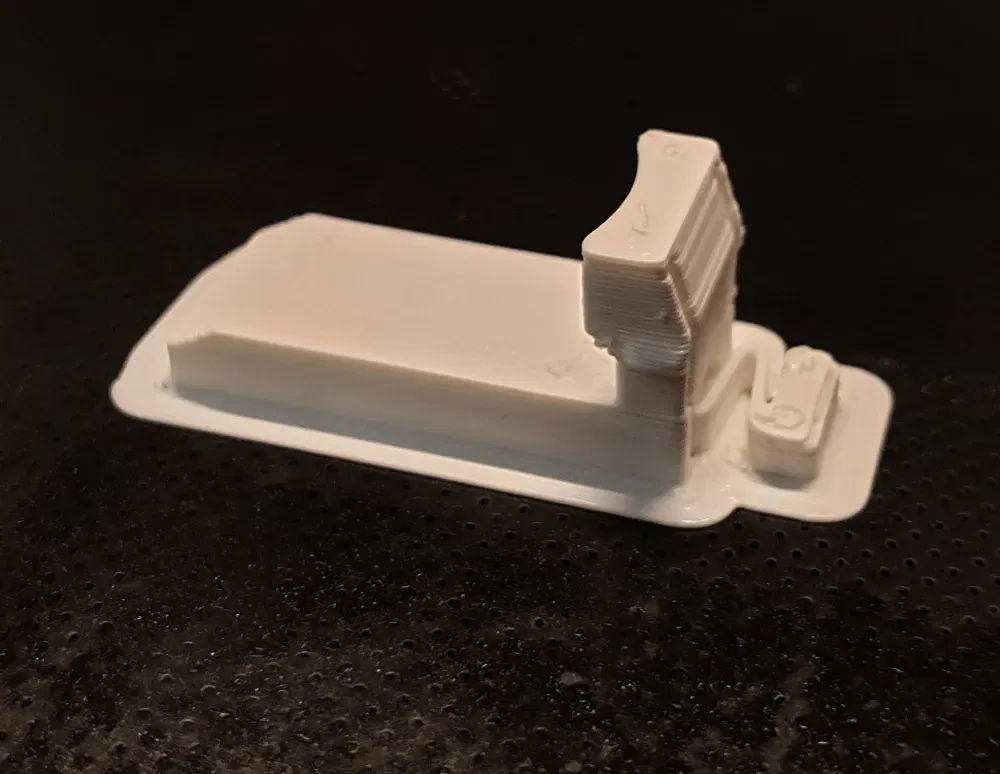

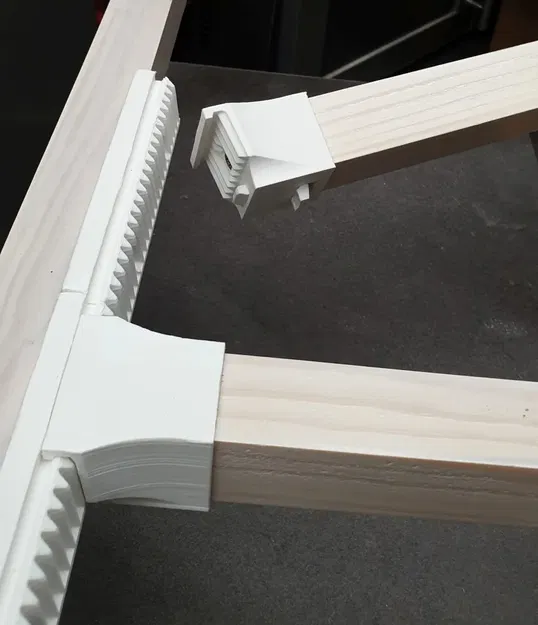

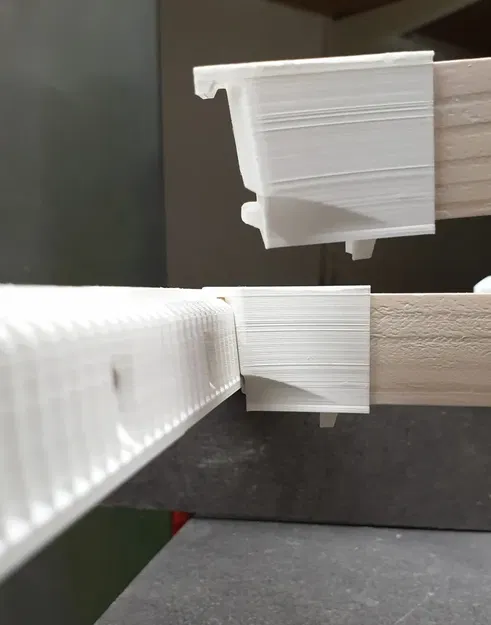

Ứng dụng Tôi thiết kế điều này cho một giải pháp lưu trữ nơi người dùng có thể chọn số lượng các yếu tố thanh và vị trí của chúng. Gỗ Nó dành cho gỗ đã được phay có kích thước 25 x 25 mm. Đây là kích thước đã được phay hoàn thiện mà bạn cần (một số cửa hàng phần cứng cổ điển và bán gỗ đã được phay theo kích thước trước khi phay!). Chuẩn bị các đầu thanh Về mặt danh nghĩa, các đầu thanh có thể tháo rời (thanh ngang) cách gỗ bên (ray) 18 mm. Các đầu cần được khoét theo hình ảnh, để chấp nhận phần đầu được in. Một công cụ điện dao động là lý tưởng cho việc này. Cưa tay cũng có thể sử dụng nhưng sẽ mất nhiều thời gian hơn. Bạn cũng cần khoét một khoảng trống cho cơ chế chốt. Đừng ép hoặc đóng phần đầu: nếu nó quá chặt, hãy xem nơi bạn cần gỡ bỏ thêm gỗ. Gắn chốt Chốt tùy chọn ngăn chặn thanh đã được lắp đặt bị đẩy ra ngoài một cách tình cờ. Bạn có thể không cần nó cho ứng dụng của mình. Chốt hơi khó lắp ráp. Đừng vội vàng mà hãy nhẹ nhàng đưa nó vào vị trí bằng cách sử dụng ít lực nhất có thể. Một tuốc nơ vít nhỏ có thể giúp ích, và cũng cần kìm (xem hình ảnh). Hãy cẩn thận với lò xo nhỏ, và đẩy nó xuống dưới ngưỡng khi đến lúc. Ray bên có răng Các mảnh ray dài 110 mm mỗi cái, với khoảng cách răng là 5 mm và lỗ vít ở khoảng cách 55 mm. Vít giữ Sử dụng vít gỗ Ø3.5 mm. Chiều dài tối thiểu 20 mm được khuyến nghị. An toàn Xin lưu ý rằng thiết bị có sức mạnh hạn chế và không nên được sử dụng ở nơi mà sự cố có thể gây ra chấn thương. Mô hình nguồn FreeCAD : Xem ứng dụng tham khảo https://www.printables.com/model/601126
