Móc quấn dây (Rope Cleat) gắn tay cầm/ống sào – Nhiều kích thước

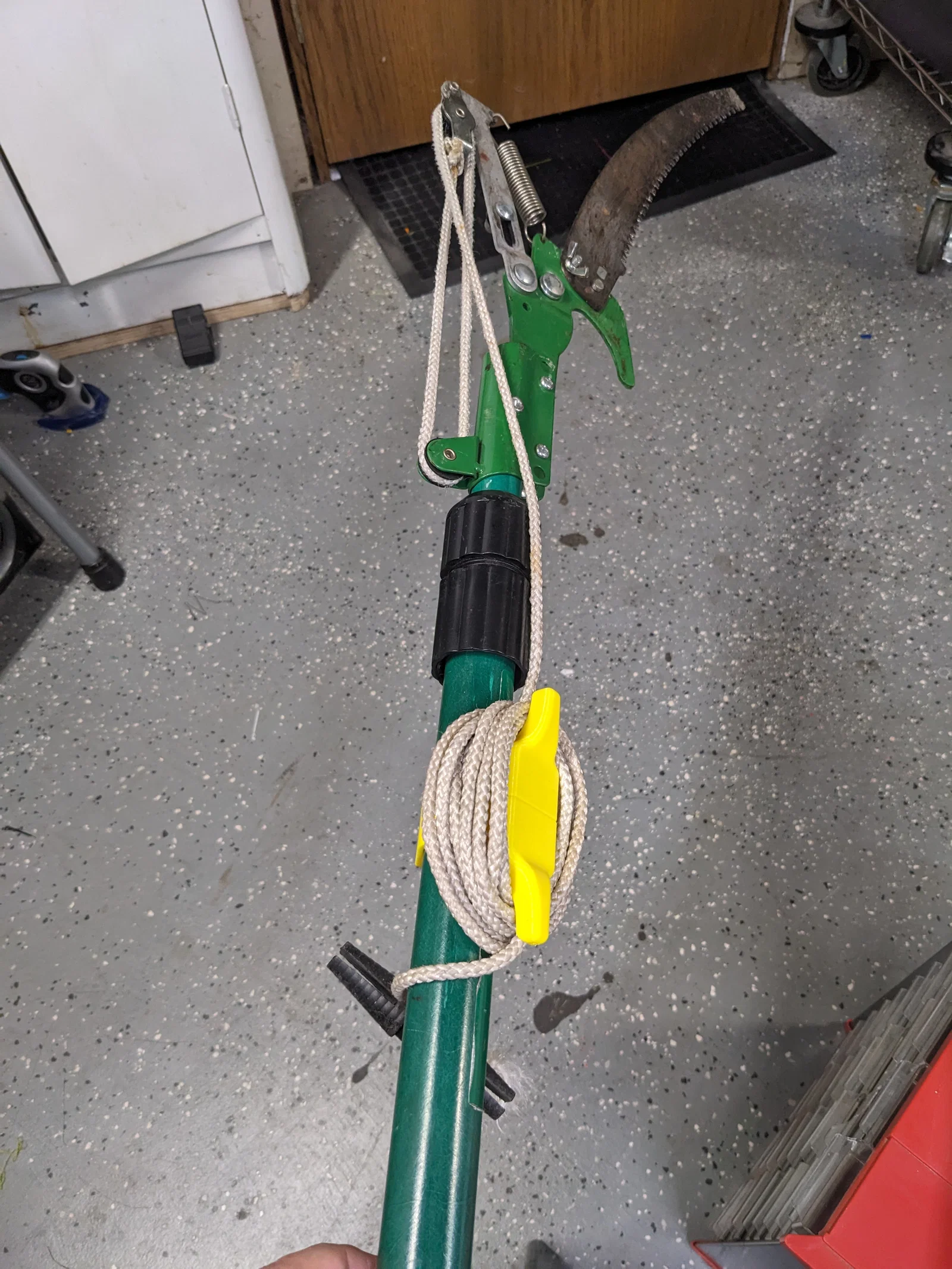

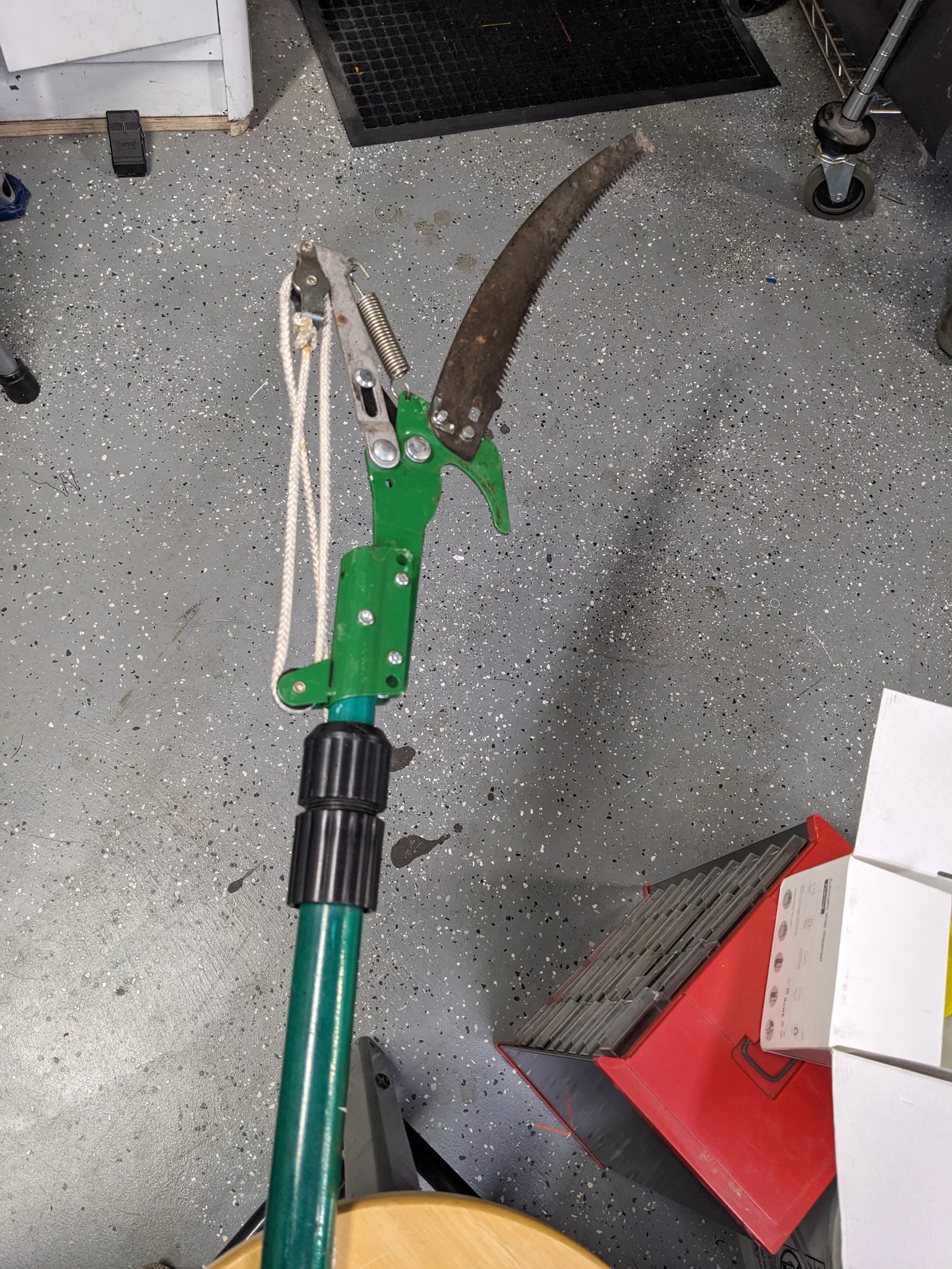

Mình có một cây sào cắt cành (pole pruner) (xem hình) dùng một sợi dây kéo để kích hoạt lưỡi cắt ở đầu sào. Dây kéo đường kính khoảng 1/4" (6mm), dài khoảng 125 inch (~3,1 mét). Đường kính cây sào tại vị trí mình muốn gắn cleat là danh nghĩa 1-1/4" (thực tế đo được 32,4mm).

Dù mình chỉ cần bản cho sào đường kính 1-1/4", mình cũng cung cấp thêm các phiên bản cho các đường kính sào khác như sau:

• V03 - đường kính 1-1/4" (32mm)

  • V03B - half clamp

• V04 - đường kính 1" (25,4mm)

  • V04B - half clamp

• V05 - đường kính 3/4" (19mm)

  • V05B - half clamp

• V06 - đường kính 1/2" (12,7mm)

  • V06B - half clamp

Dù mình chưa thử, mình nghĩ các đường kính sào khác vẫn có thể dùng được bằng cách chọn size gần nhất nhưng lớn hơn, rồi scale lại cho phù hợp. Bạn hãy kiểm tra độ vừa bằng bản in thử, sau đó scale lên hoặc xuống nếu cần.

LƯU Ý: Vì dung sai của sào/ống (poles, pipes, v.v.) có thể khá “thoáng”, mình khuyến nghị in thử trước các miếng clamp: chỉ in 5mm đầu tiên của mỗi miếng clamp để test fit. Các miếng clamp nên ôm quanh sào với khe hở rất nhỏ (khoảng 0,6mm).

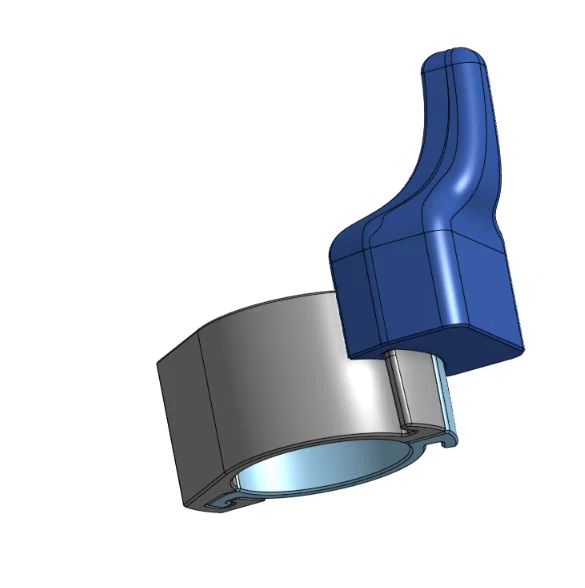

Thiết kế của mình không cần vít hay bất kỳ fastener nào khác, các phần chỉ cần khóa ngàm vào nhau. Thiết kế gồm 4 phần chính:

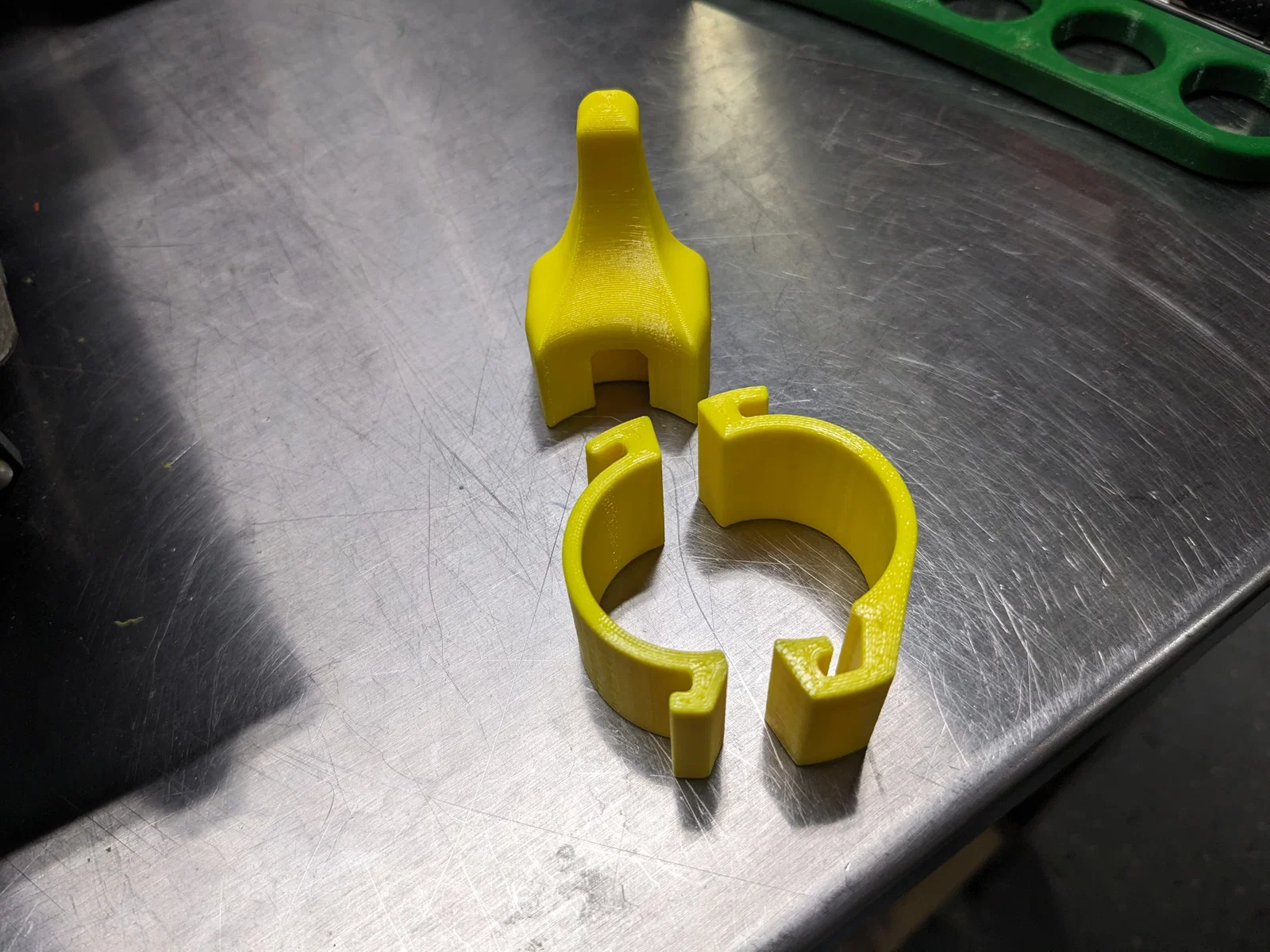

• Clamp1 và Clamp2 - hai phần này ráp lại với nhau để ôm quanh sào.

• Cleat - cần 2 cái; gắn lên các phần clamp để giữ chúng chặt lại.

  • Lưu ý phần lắp của cleat có dạng côn (tapered), nên khi đẩy cleat vào sẽ siết chặt hai miếng clamp lại.

Các STL cho clamp được cung cấp theo 2 phiên bản nhỏ (minor) và 2 phiên bản lớn (major). Ở nhóm minor: một bản là STL “plain”, bản còn lại có sẵn “brim” để tăng bám bàn in — mình khuyên dùng bản có brim. Ở nhóm major: một bản là “full clamp” để giữ được cả hai cleat; bản còn lại là “half clamp” để giữ một cleat. Bằng cách in 2 bộ half clamp/cleat, bạn có thể đặt hai nửa cleat cách xa nhau tùy ý để quấn/giữ những đoạn dây dài hơn hoặc dây dày hơn.

Lắp ráp và sử dụng

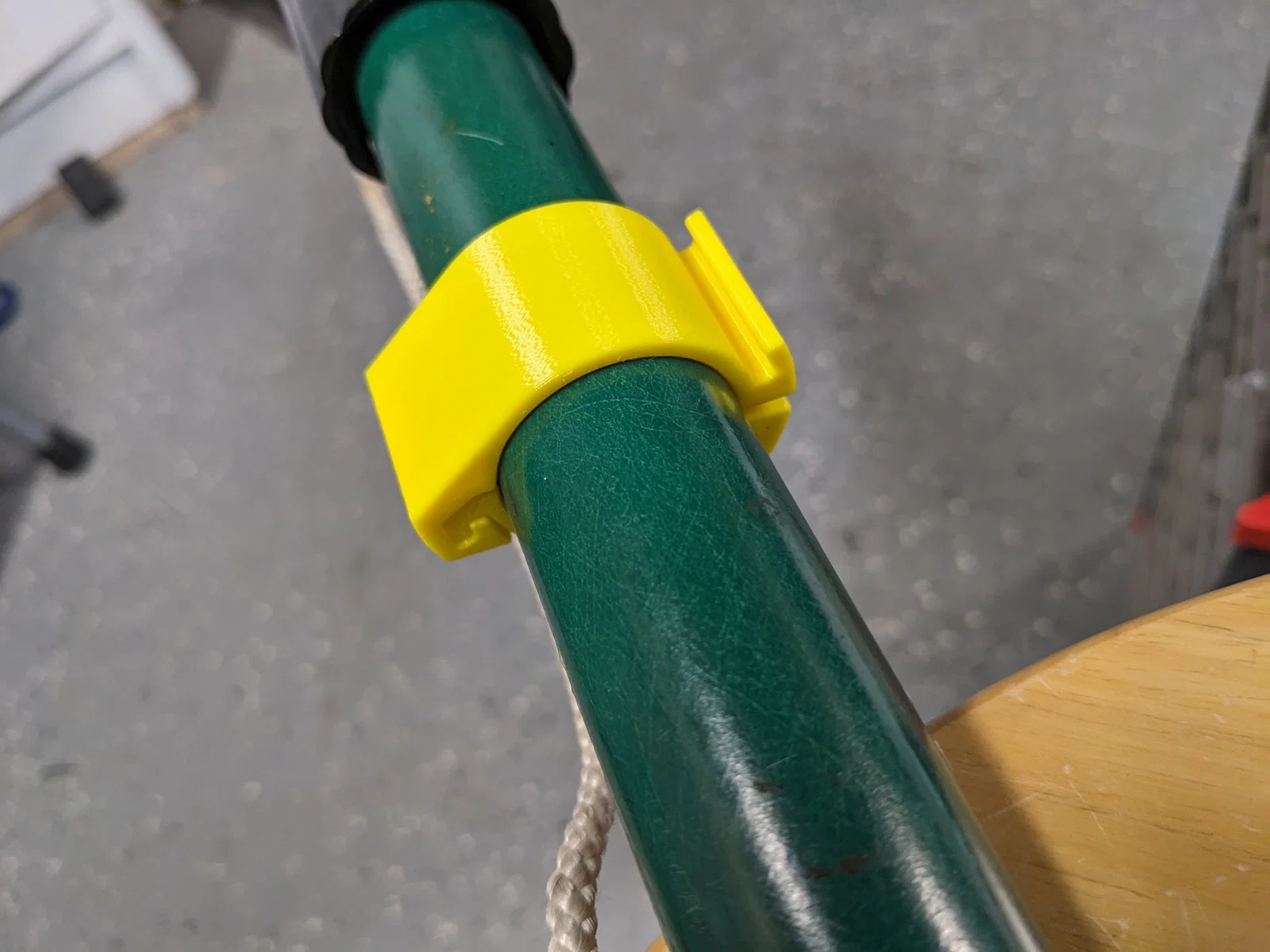

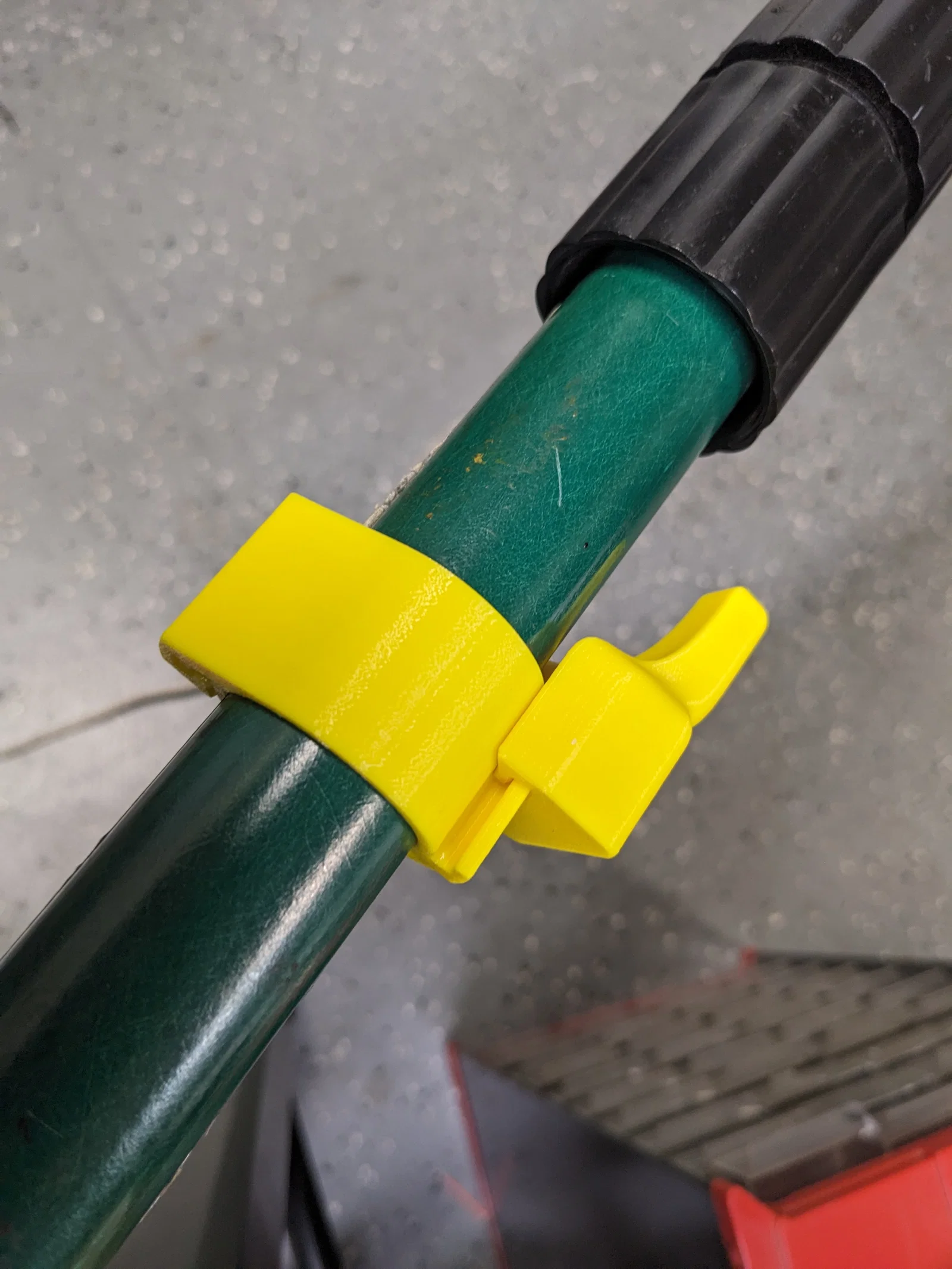

Bắt đầu lắp bằng cách đặt miếng Clamp1 lên sào tại vị trí mong muốn. Trượt miếng Clamp2 vào miếng Clamp1. Lưu ý phần ngàm trên clamp để lắp cleat là dạng côn, nên nhớ canh cho “đầu nhọn” đúng hướng. Trượt miếng Cleat vào các ngàm trên clamp — sẽ khá khít. Xem hình.

Hướng dẫn in

In bằng PETG với các file 3mf đi kèm, hoặc nếu không thì:

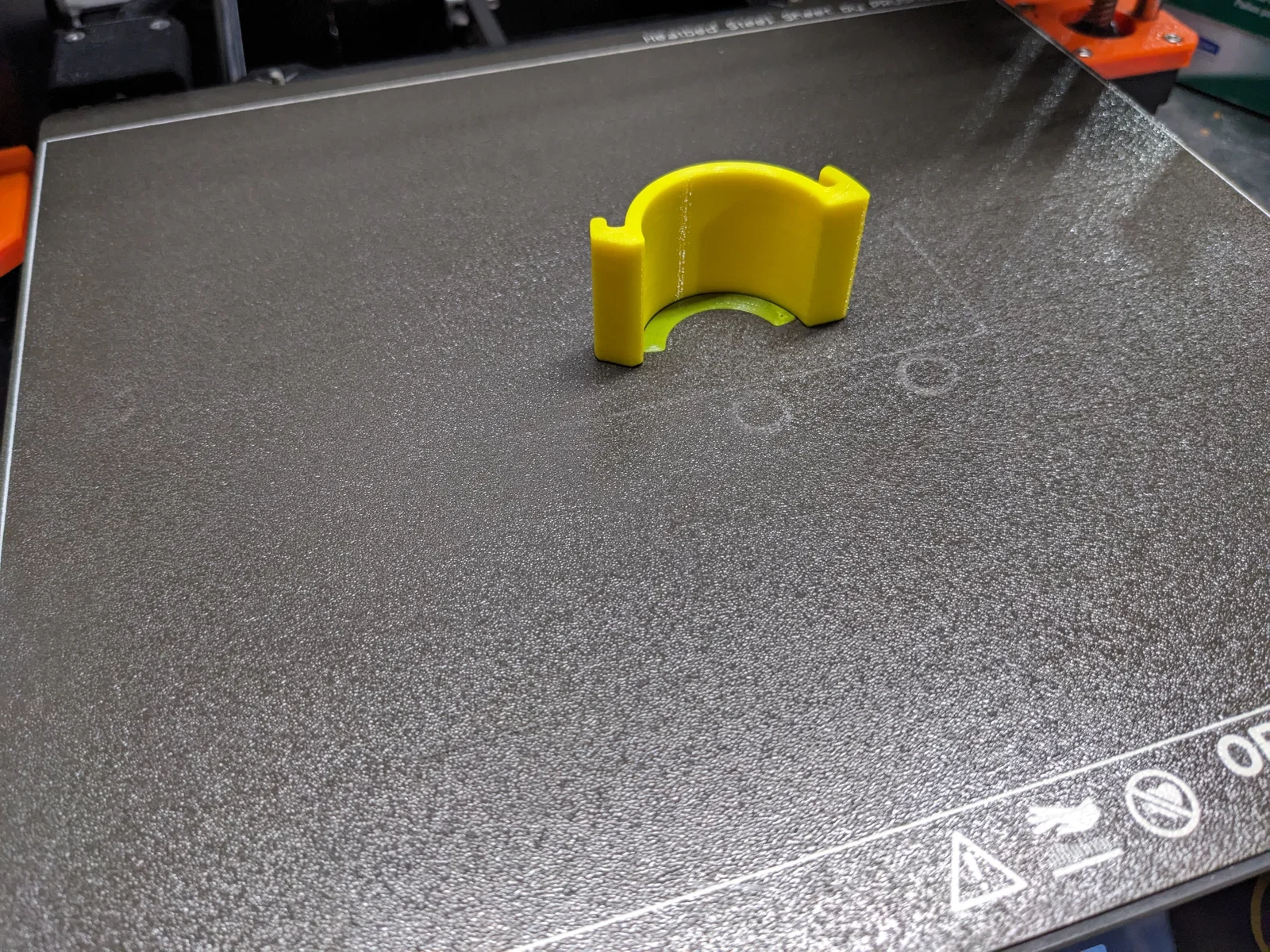

Các phần Clamp: (xem LƯU Ý ở trên)

• layer height 0,2mm

• 4 perimeters

• 15% rectilinear infill

• support: chỉ trên build plate (mình dùng organic/tree supports)

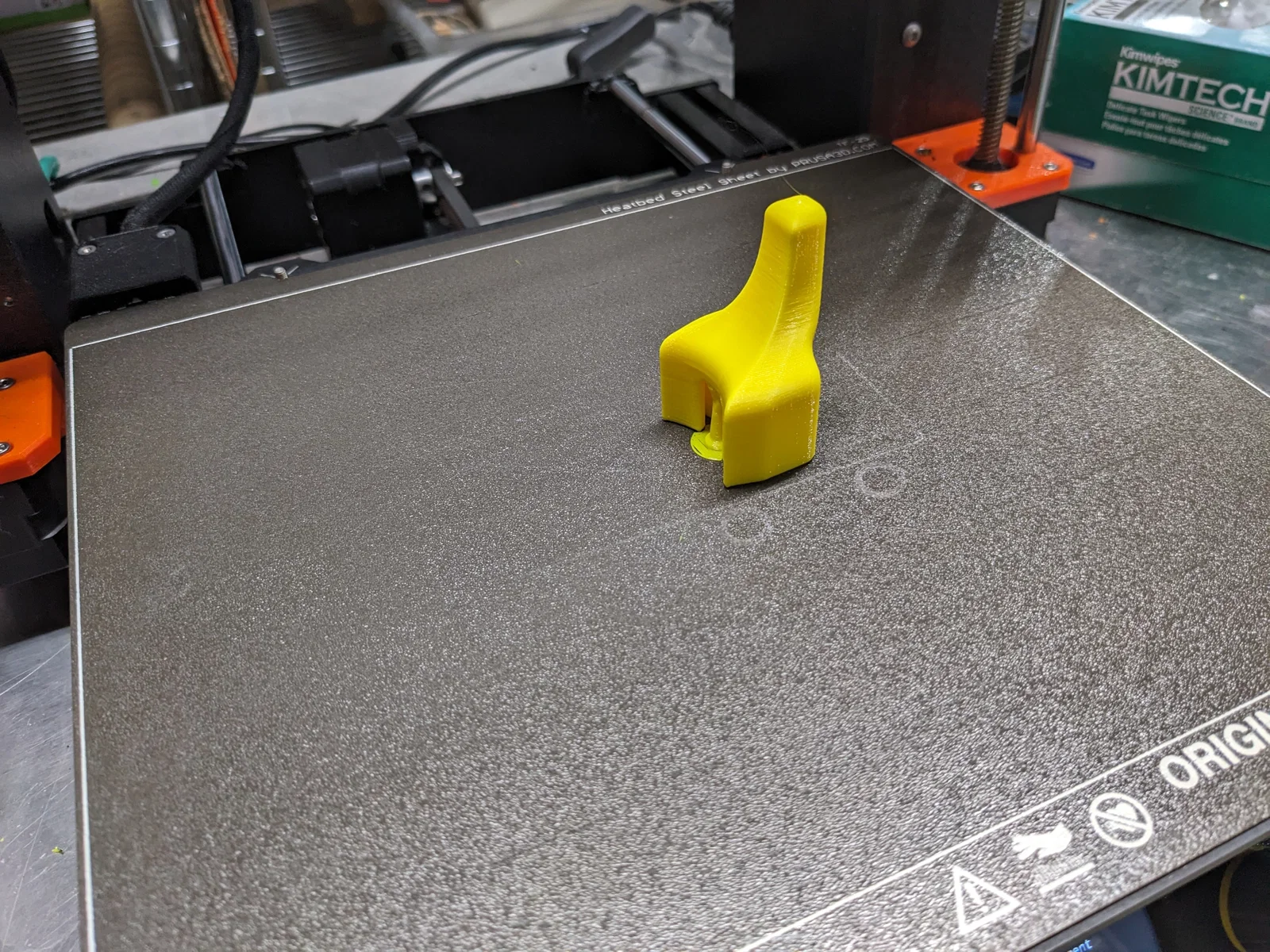

Các phần Cleat:

• layer height 0,2mm

• 5 perimeters

• không infill

CAD

File OnShape 3D CAD cho mẫu này ở đây:

https://cad.onshape.com/documents/7104615192440db2aa955a27/w/b2648cc2137d648f8da147bc/e/a758ebaadeeb564c4badcd4d?renderMode=0&uiState=69f7f202a1fbc65af75a441c
