Bracket motor ống kính máy chiếu XGIMI Halo+ (XGIMI Halo+ beamer lens motor bracket)
Bracket thay thế cho lens motor của máy chiếu XGIMI Halo+ khi phần zin bị gãy. Thiết kế dùng lại ốc zin tự taro, không cần threaded inserts. Có kèm file STEP; khuyến nghị in ASA/ABS/Nylon để bền hơn.
Mô tả

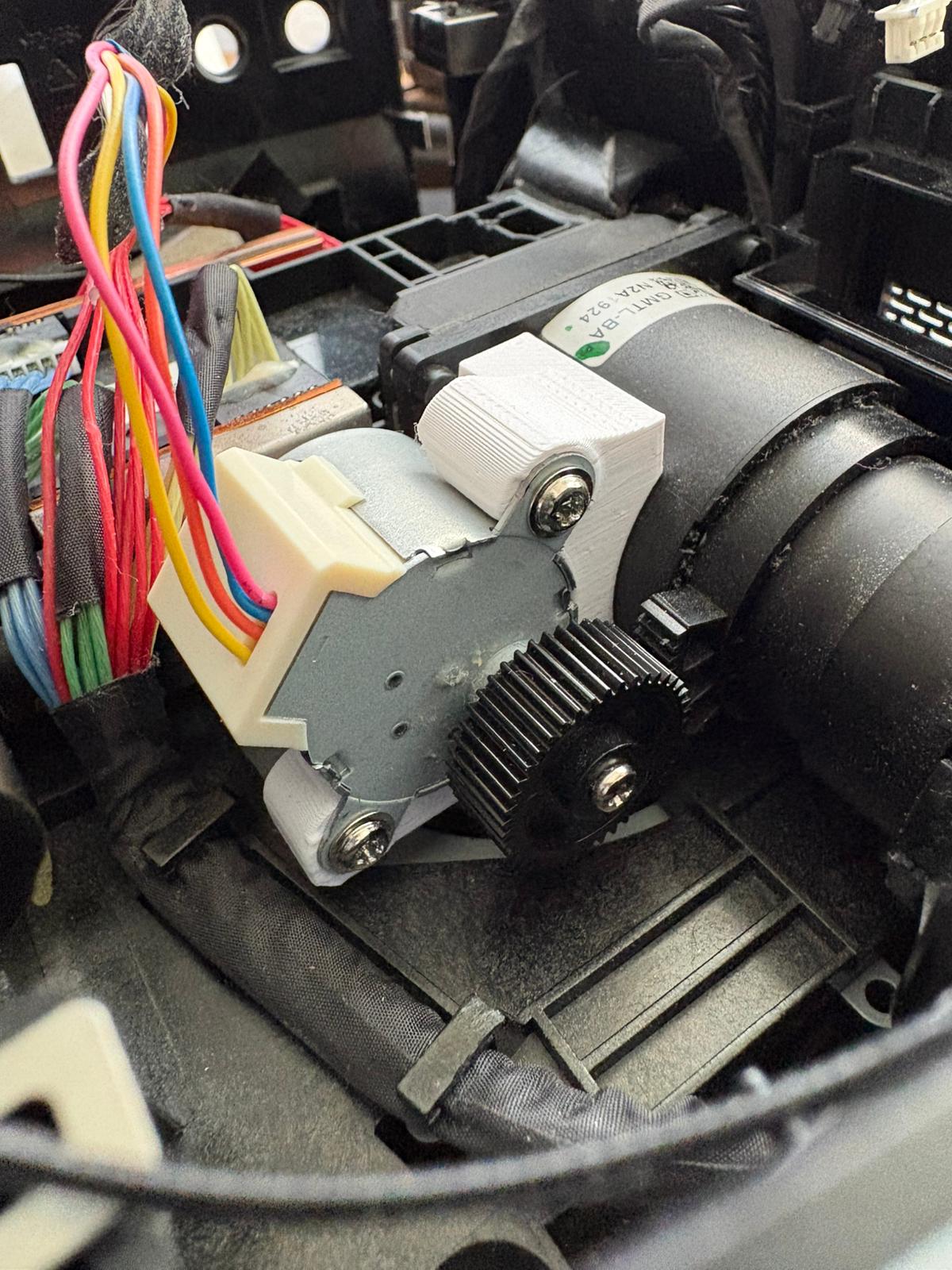

Một khách hàng của tiệm nhỏ bên mình nhờ làm một cái bracket thay thế cho lens motor của máy chiếu XGIMI Halo+ vì cái zin bị gãy.
Vậy là mình làm cái này. Với lại khách cũng hỏi mình có chia sẻ công khai được không, nên mình quyết định đăng lên luôn.
Ốc zin để bắt motor sẽ tự taro vào nhựa, không cần threaded inserts.
Cứ thoải mái tải về, chia sẻ và chỉnh sửa. Mình có đính kèm file STEP.
Khách phản hồi là lắp vừa, chạy ổn.
Mình in bằng PETG vì mình không in ASA, ABS hay Nylon, nhưng nếu muốn bền hơn thì mình khuyên nên in bằng một trong các vật liệu đó.
Hướng dẫn in:
- Canh model nằm theo cạnh dài của bracket
- layer height ~0.15mm
- ít nhất 4 walls để chắc chắn
- không cần supports (tùy máy in của bạn)
