Đế AD5X tích hợp Poop Chute & Tray (Bản cập nhật)

*UPDATE / FIX*

File gốc "Chute-Mid" là bản prototype lúc đầu và KHÔNG phải file đúng, cái chute này sẽ dễ bị kẹt! File đúng hiện đã được thay vào đúng vị trí và bản prototype đã bị gỡ bỏ. Nếu bạn đã in bản cũ rồi, chỉ cần tải lại Chute-Mid mới và thay cho bản cũ, tất cả các phần vẫn tương thích với nhau. Xin lỗi vì sự cố này, giờ đã sửa xong hết rồi :)

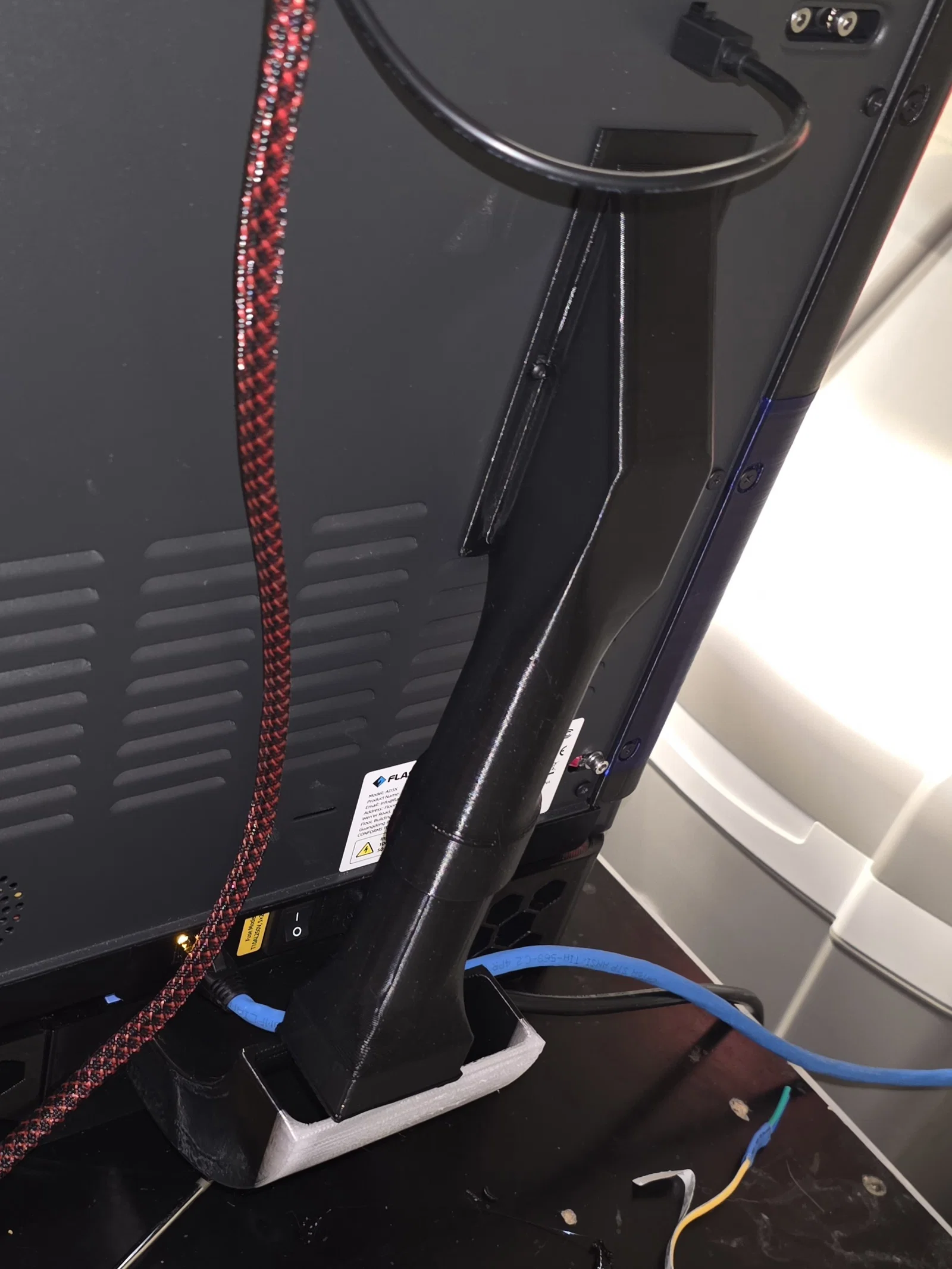

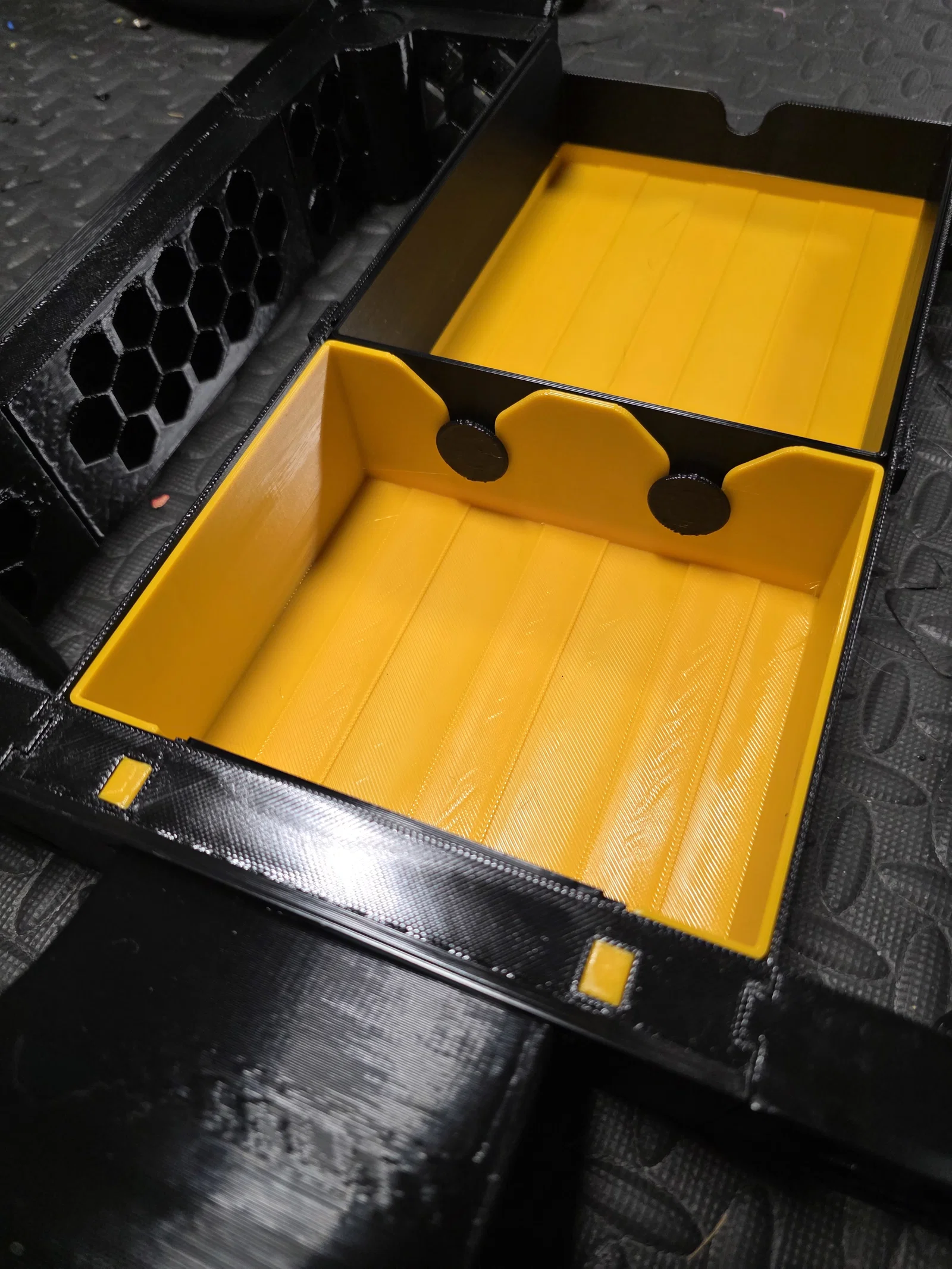

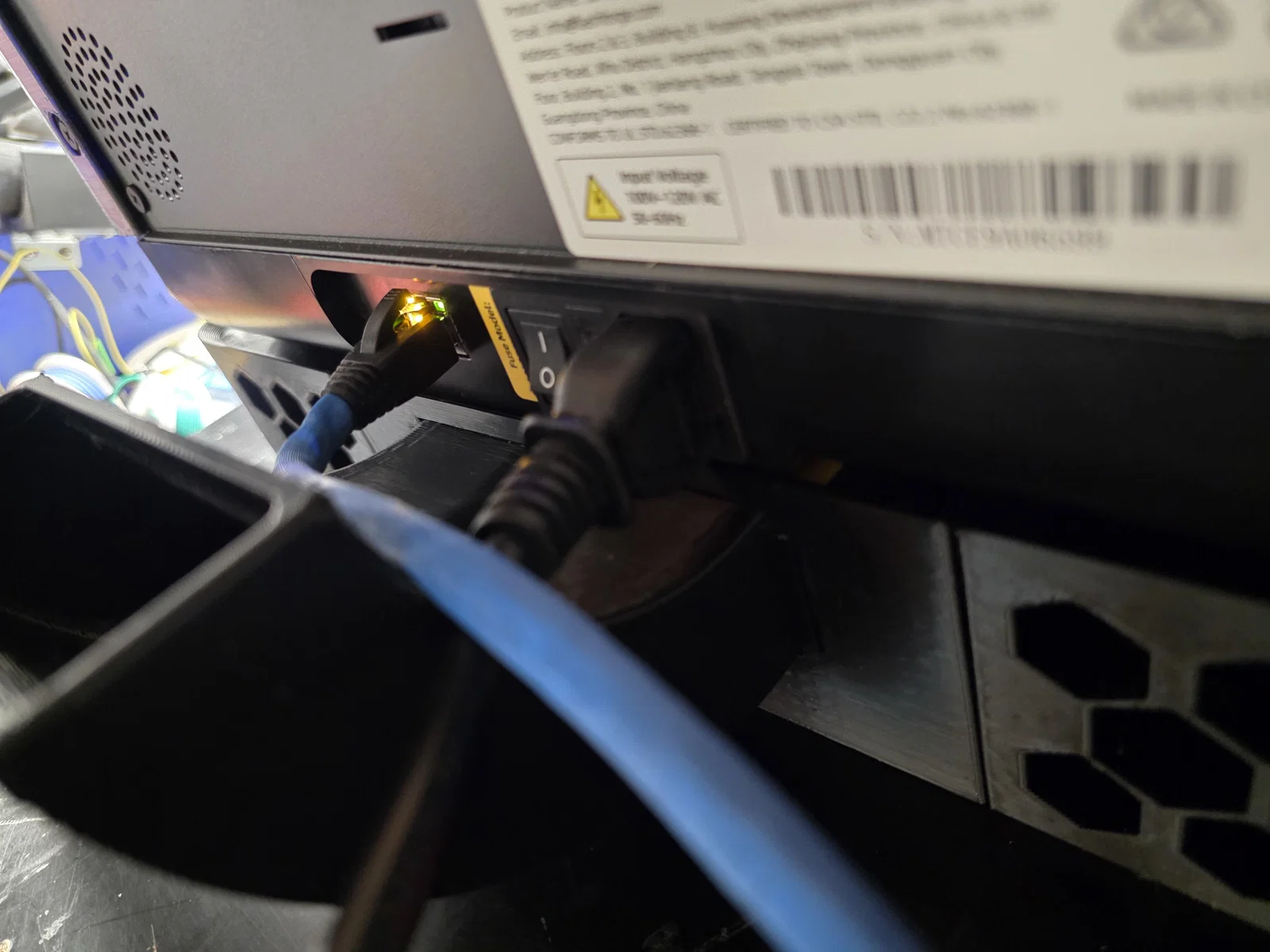

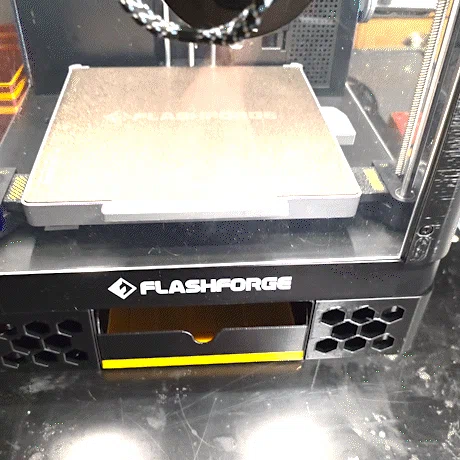

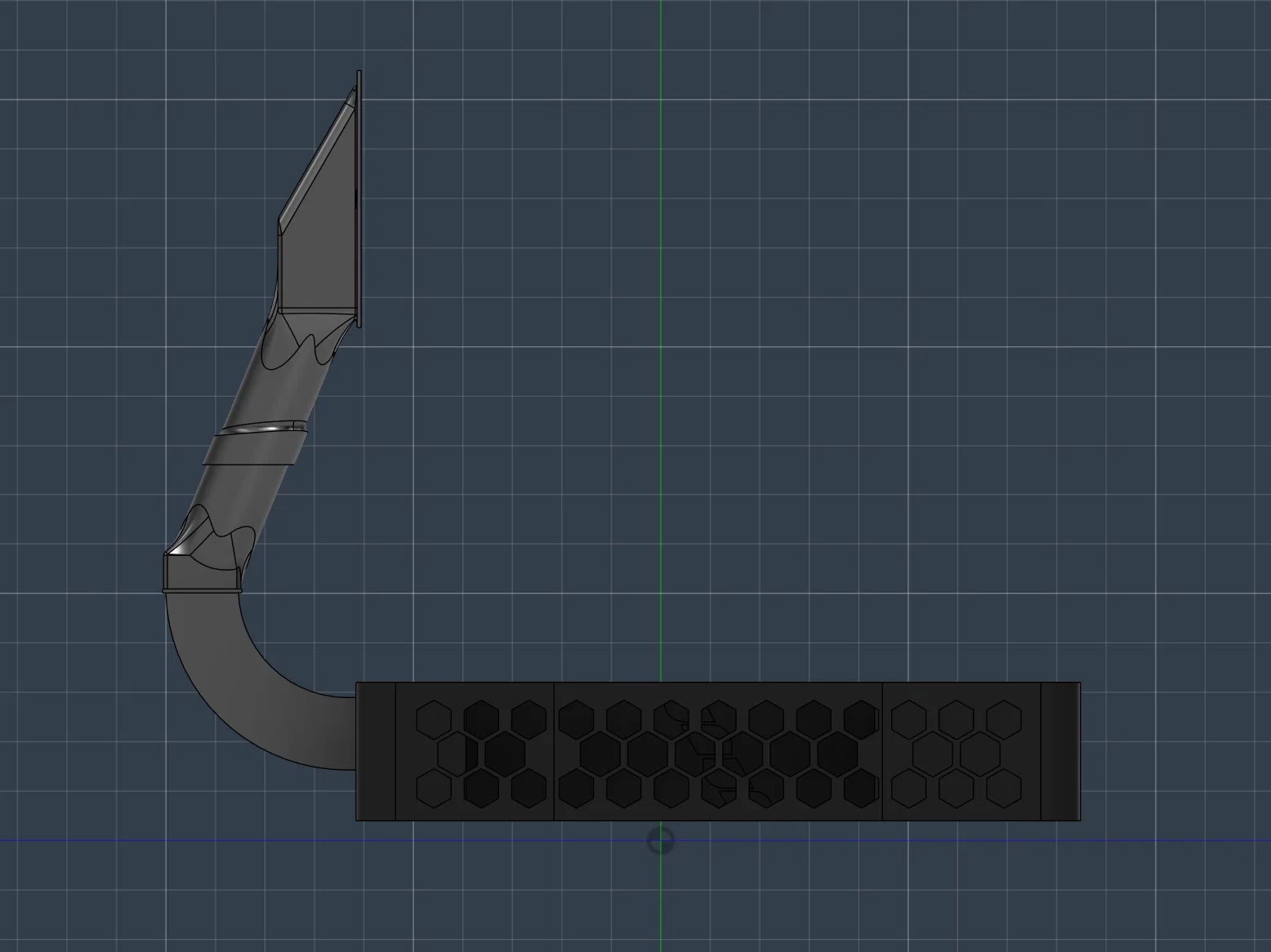

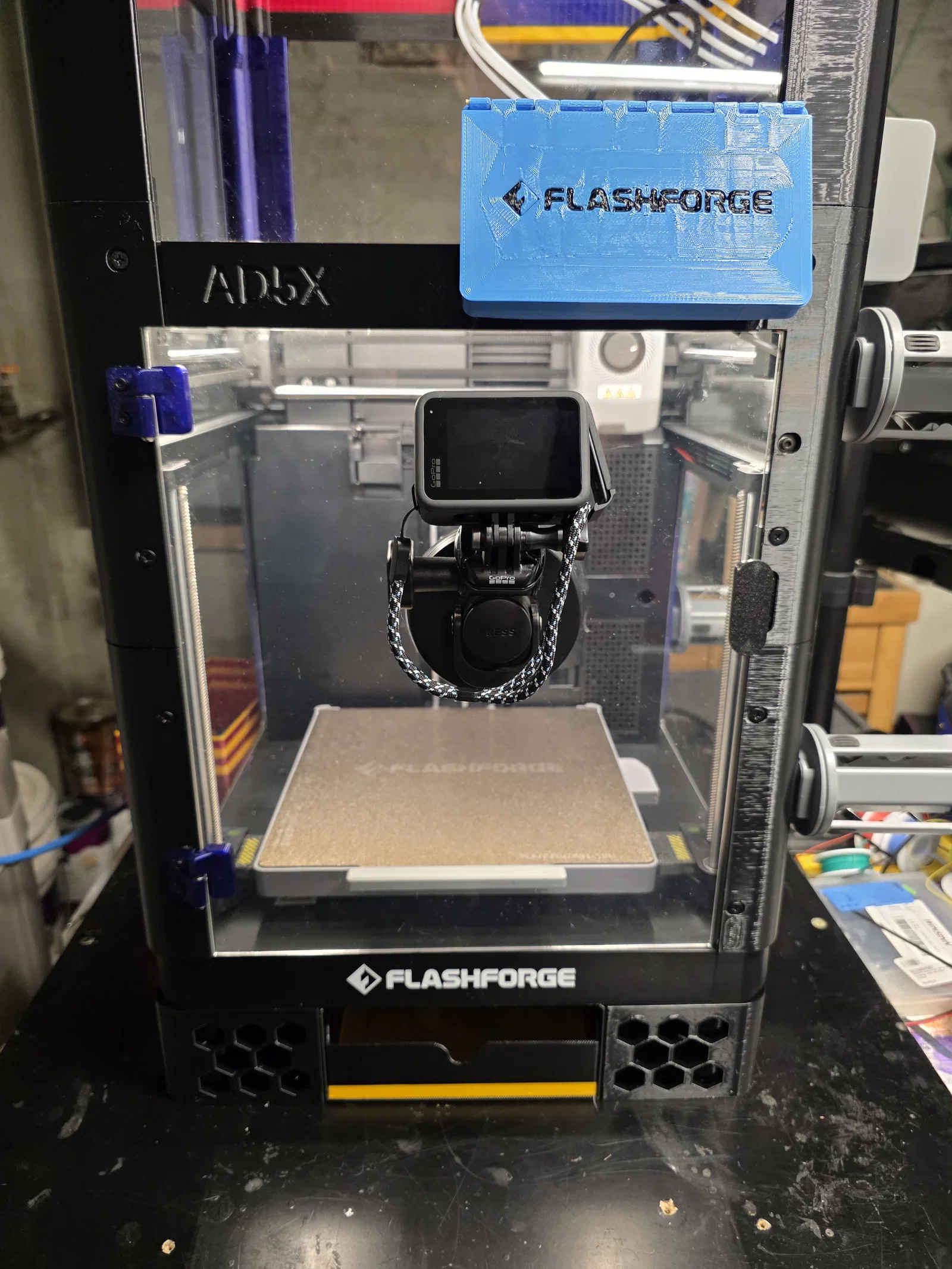

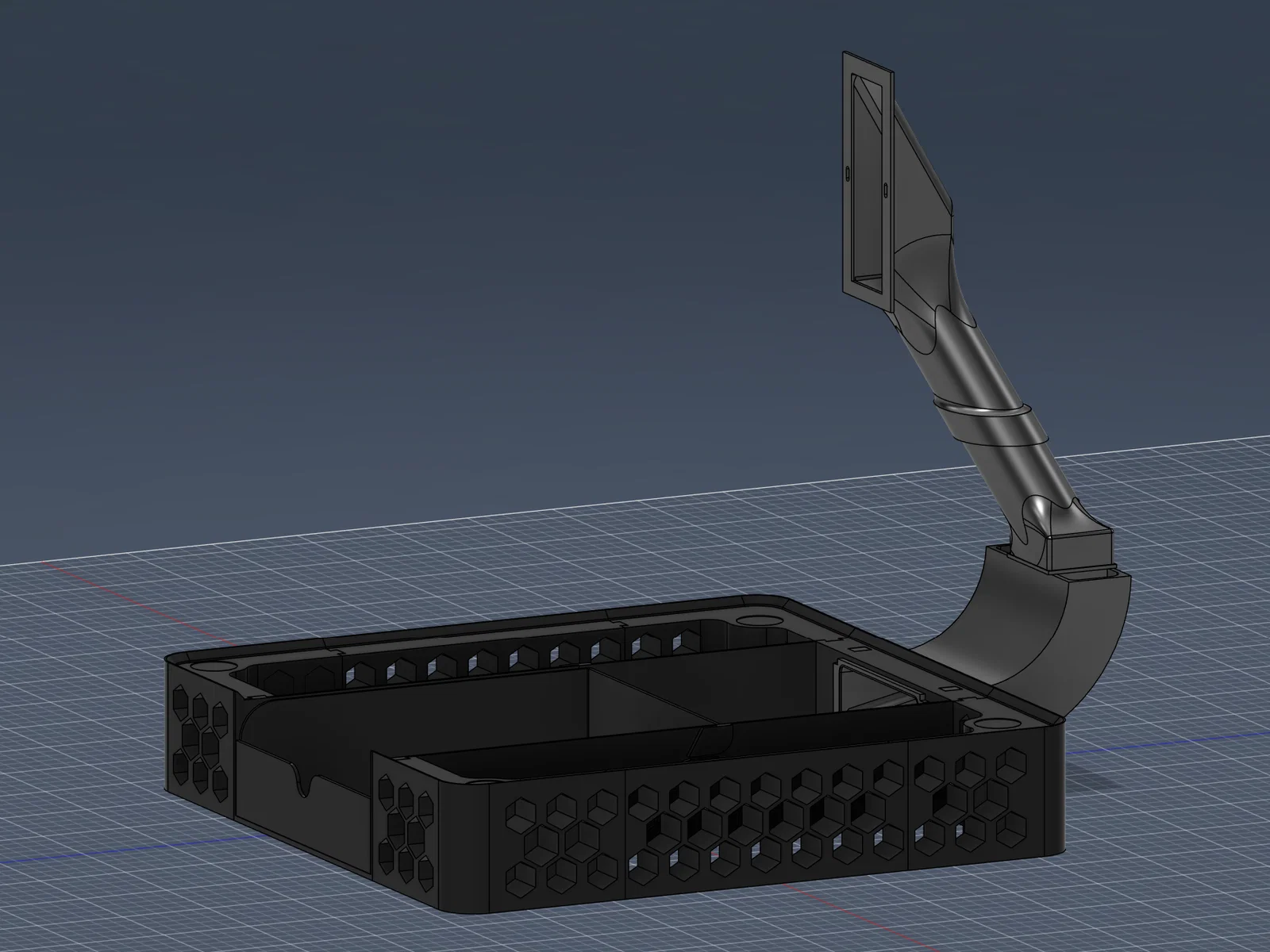

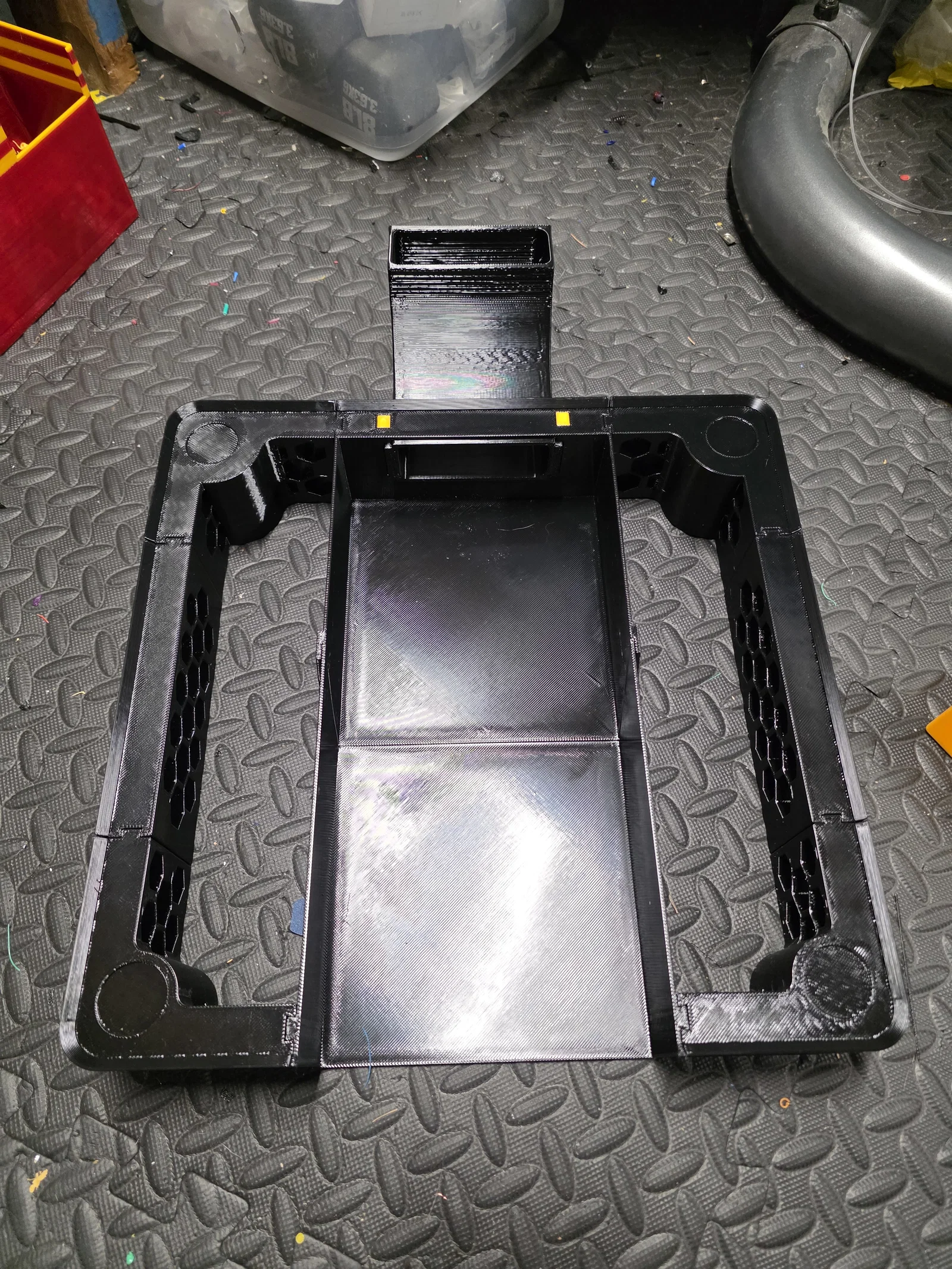

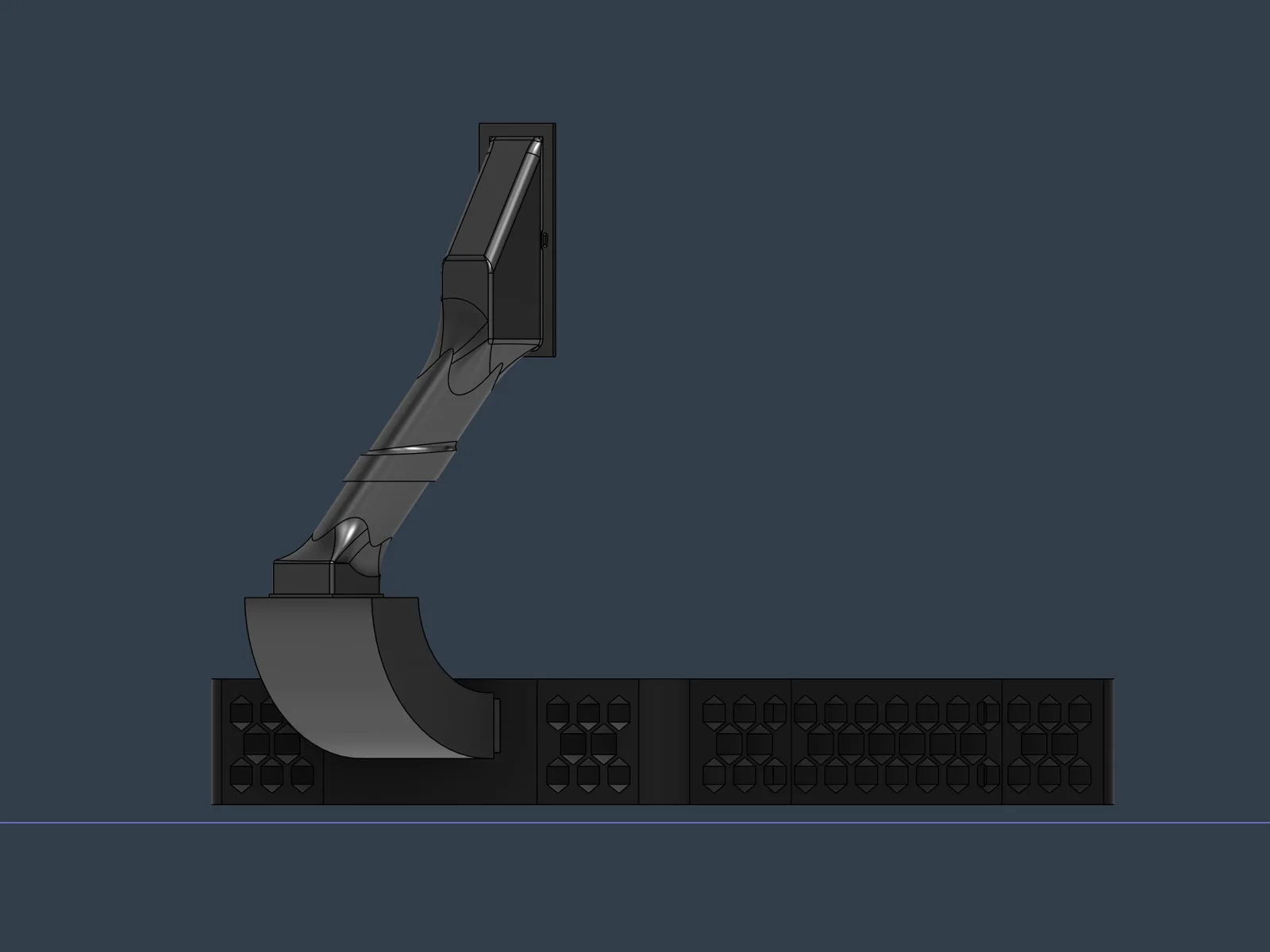

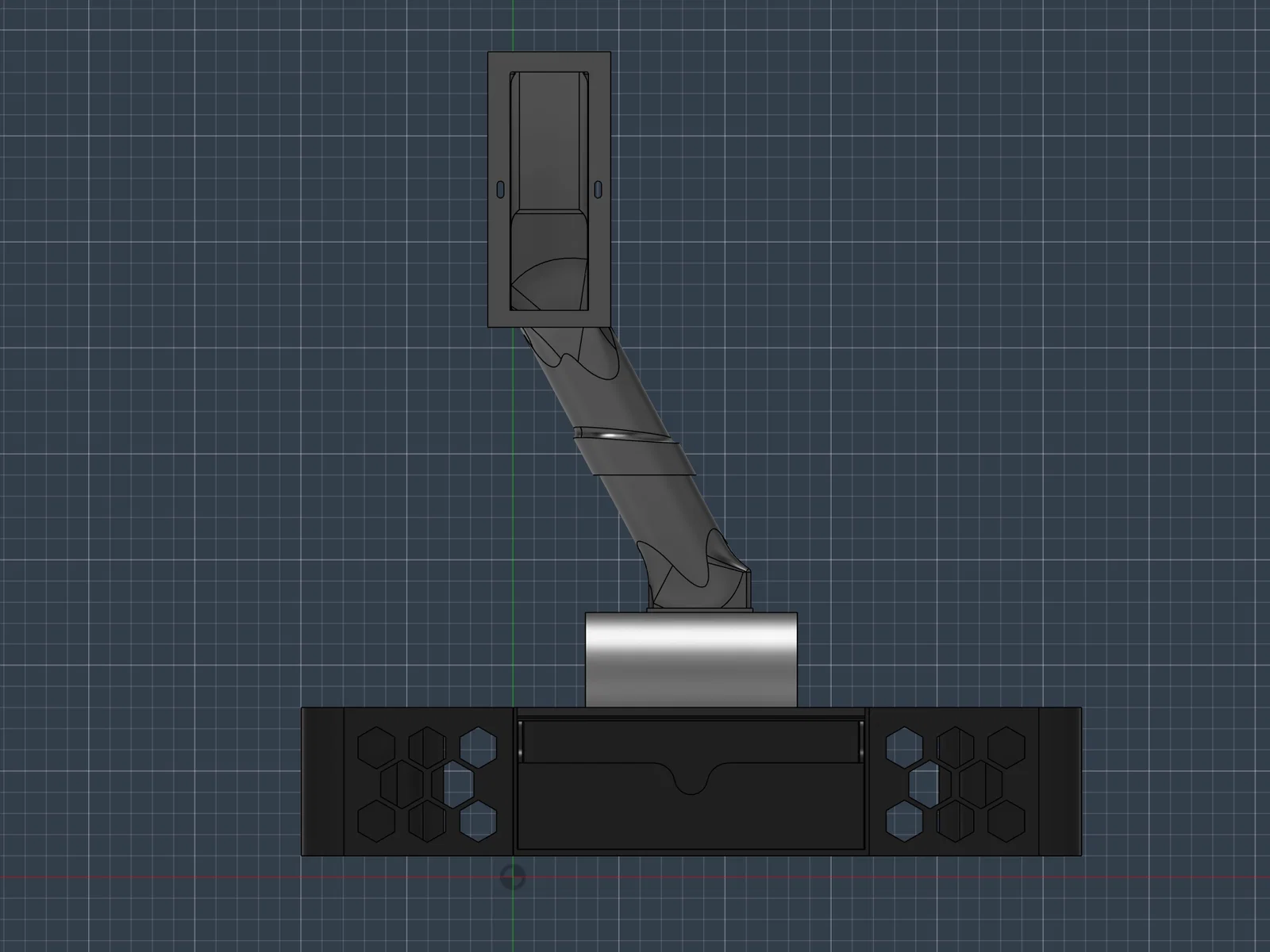

Mình thích cái stand của LSL66, nhưng mình thấy nên có sẵn poop chute để hai bên máy thoáng hơn. Mình kéo dài cái shelf cho chạm tới phía sau và tách thành 2 phần với khớp inter-locking ở giữa. Khay phía trước giữ nguyên kích thước nên các tool tray insert cũ vẫn dùng được, mình chỉ nâng tường khay lên chút. Khay phía sau là khay hứng “poop”, nó gài vào khay trước để tháo ra dễ. Cái elbow của chute sẽ hướng “poop” rơi vào khay, đồng thời vẫn chừa đủ chỗ cho dây nguồn và dây Ethernet, và được cố định bằng 2 chốt khóa (locking pins).

Chỗ dễ gây phiền nhất là "Chute-Elbow". Cái elbow bản đầu mình làm thỉnh thoảng bị kẹt rác trong đó. Mình đã tăng góc ở phần đáy của elbow và thấy cải thiện đáng kể. Hoạt động rất ổn với vật liệu cứng như PLA, PETG, v.v. nhưng filament mềm như TPU đôi khi có thể bị kẹt do phần đuôi dài dạng sợi của purge mats. Nếu bị vậy, chỗ tiếp giáp giữa mid chute và elbow có khoảng trống để bạn dùng cây kim/chốt nhỏ hoặc vật tương tự đẩy vật liệu trôi qua.

Các phần chutes, center spine và khay sau là mình tự làm và mình có chỉnh sửa khay trước bản gốc, còn lại là của LSL66. Nên nếu bạn đã lắp cái base rồi thì chỉ cần in những phần cần thiết (F+R spine, F+R tray, 3 miếng chute và pins). Mình thiết kế các khớp lắp theo kiểu vừa khít (snug), nhưng nếu máy bạn in dung sai hơi chặt, bạn có thể cần chỉnh nhẹ horizontal expansion.

                Notes for printing------------------->

***Cái top chute sẽ che và giữ mid chute tại chỗ ổn rồi, nhưng để chắc chắn hơn (và dễ ráp lại về sau) thì khi lắp bạn nhỏ vài giọt super glue vào mối nối giữa mid và top chute. Chỉ nên dán keo ở lần lắp cuối cùng vì hai phần này cần canh đúng hướng trong lúc keo khô.
***In pin 2 cái.

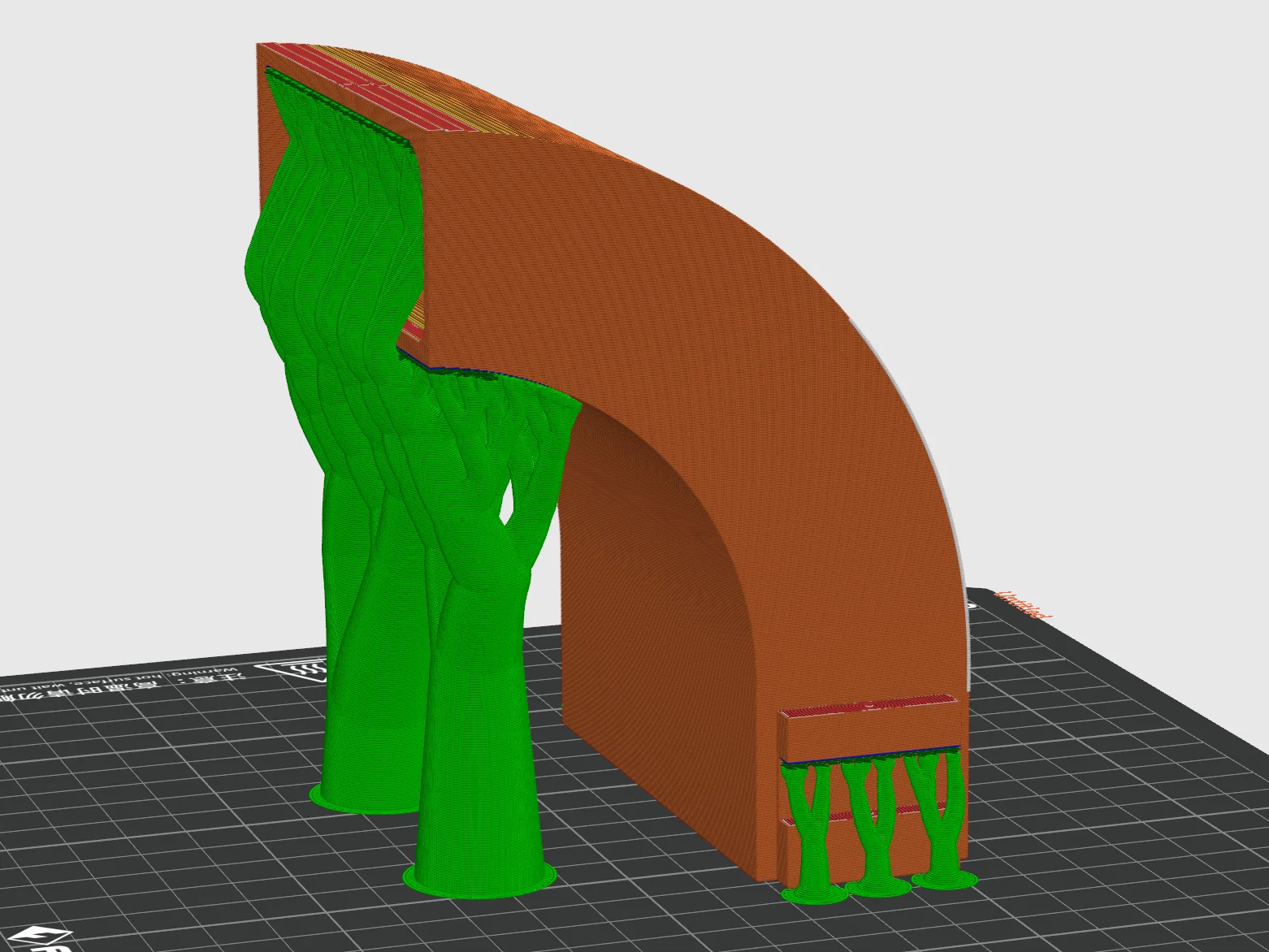

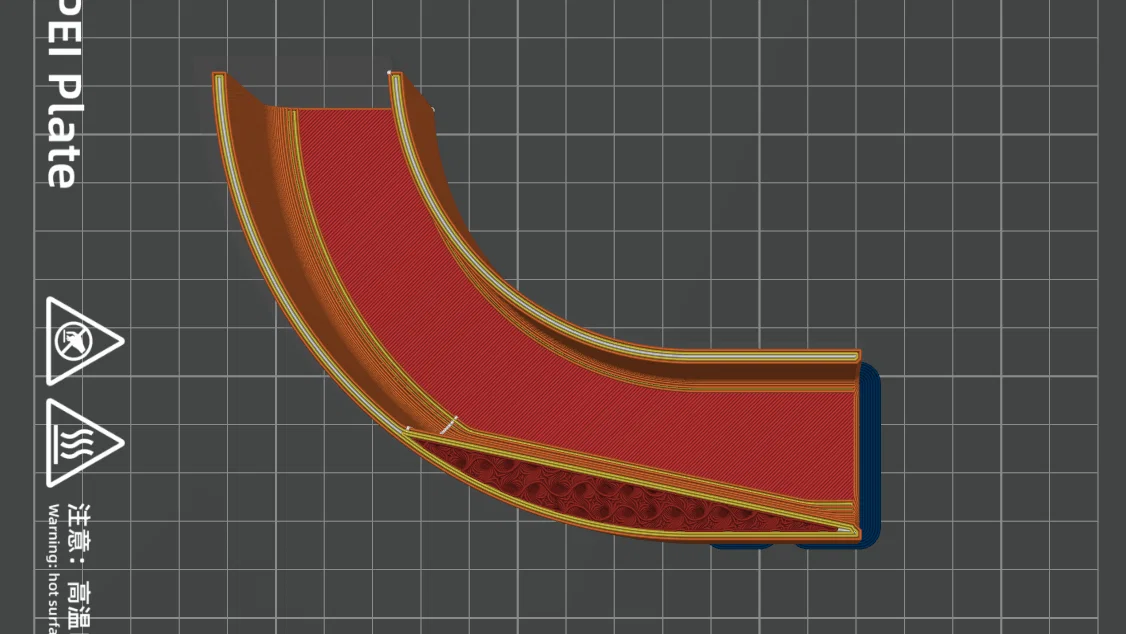

** In 'Chute Elbow' với phần miệng rộng úp xuống, đặt phẳng trên build plate (xem hình). Dùng tree support với tùy chọn 'On build plate only' được bật.

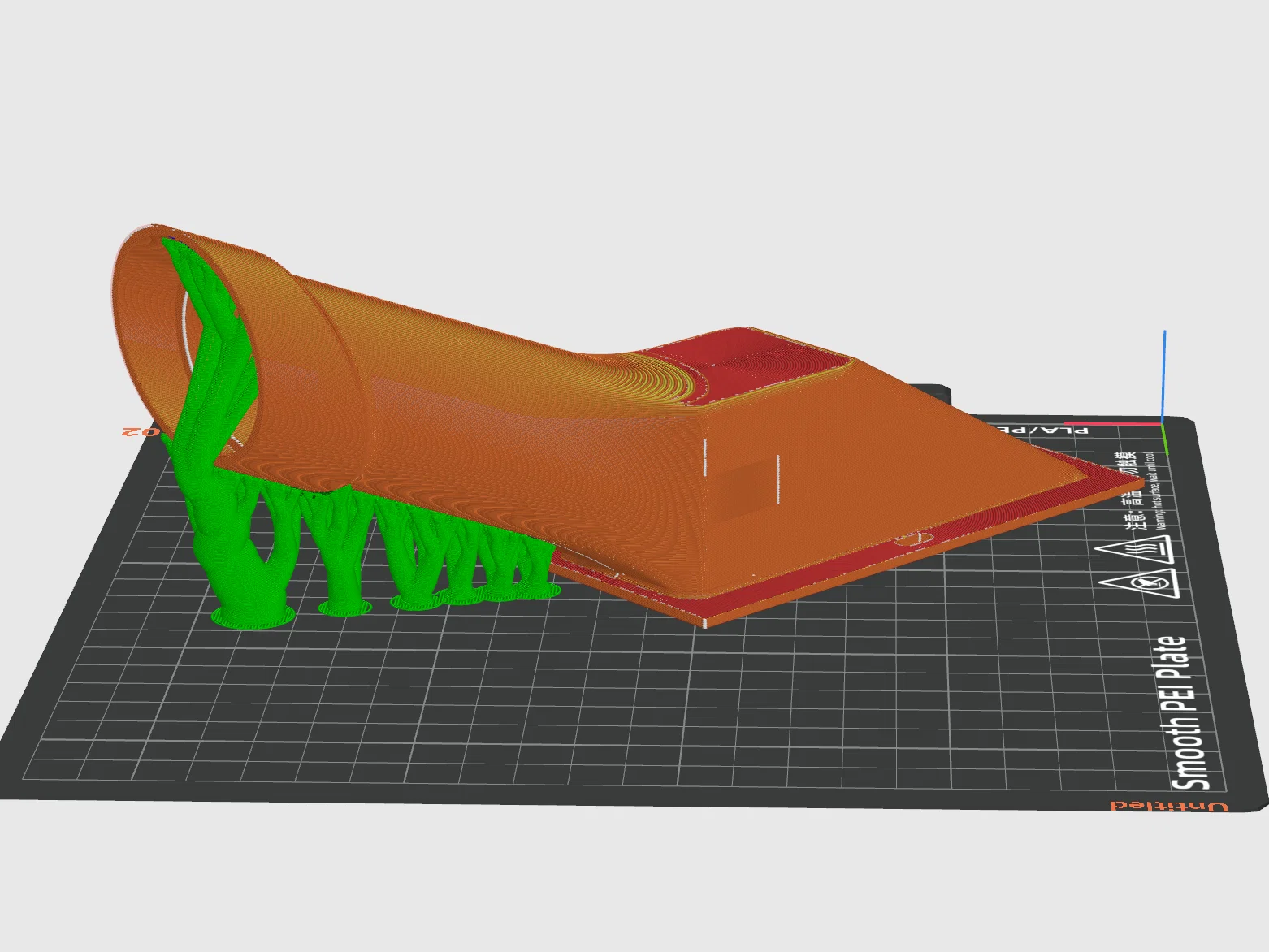

** In 'Chute Top' với mặt phẳng úp xuống, dùng cùng setting support như trên (xem hình).

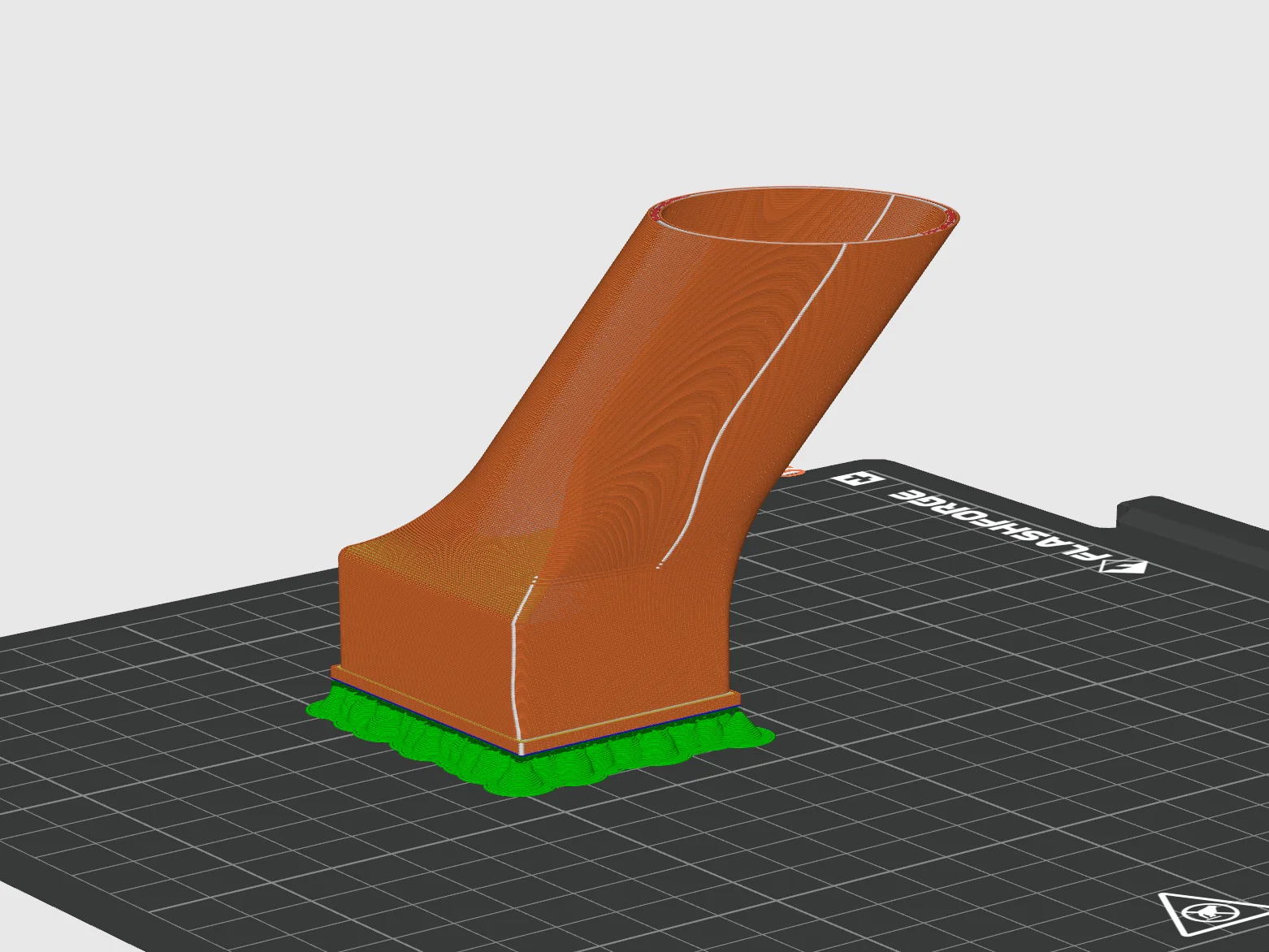

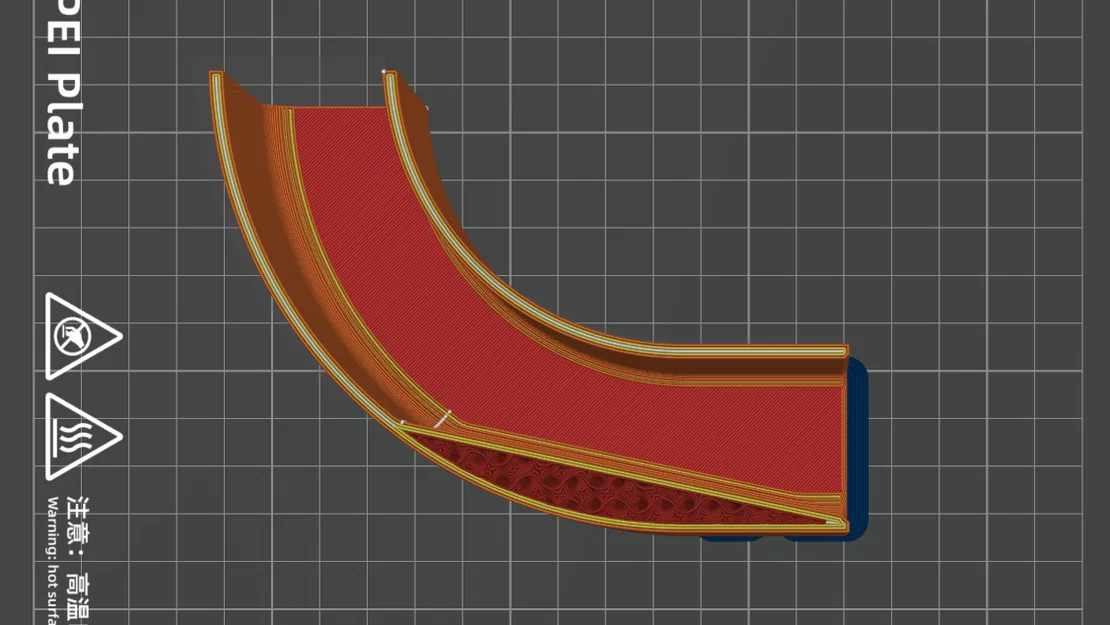

** In 'Chute Mid' với đầu dạng hộp (box end) mở miệng đặt phẳng trên build plate, dùng cùng setting support như trên (xem hình).
