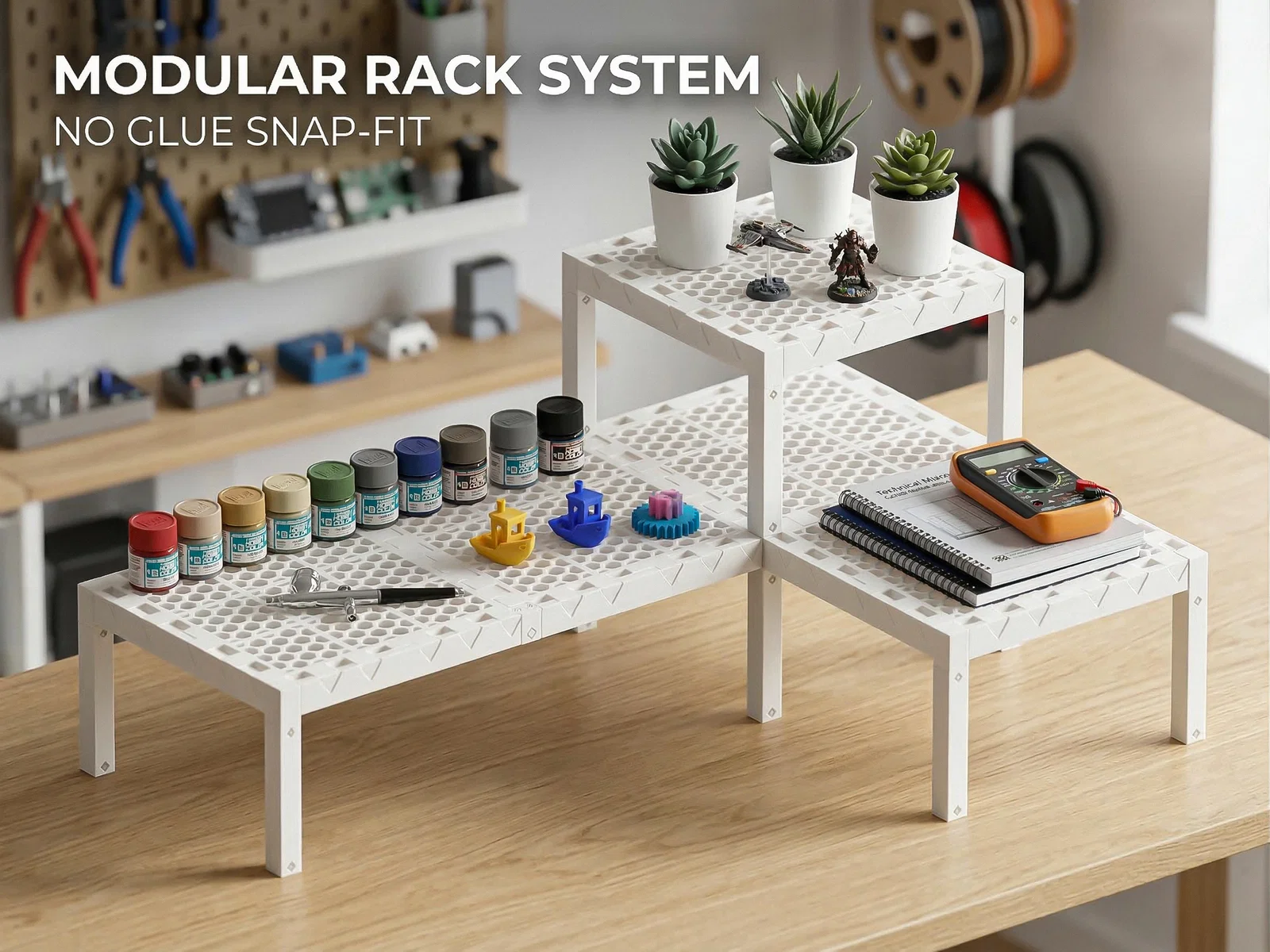

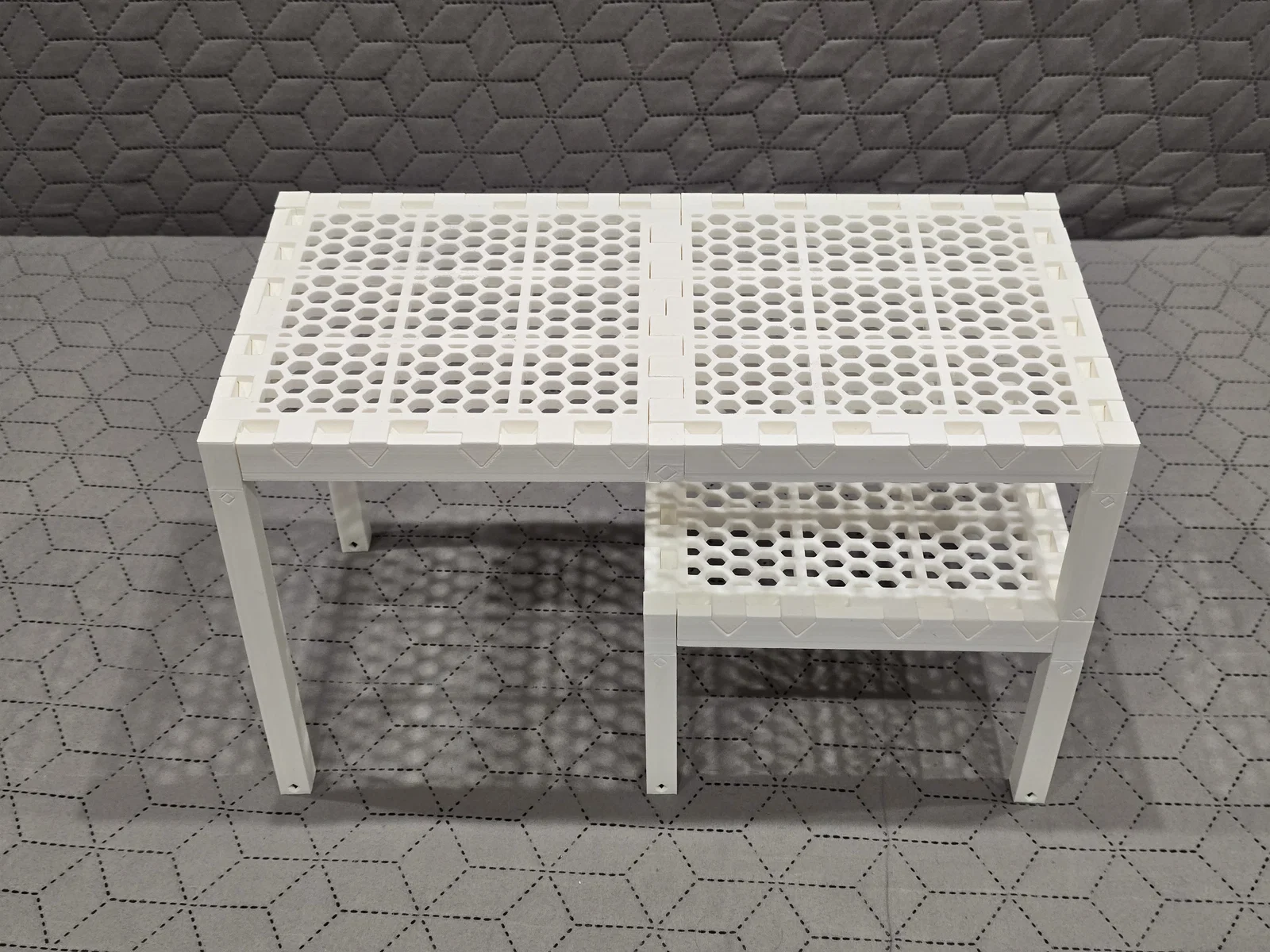

Hệ Kệ Modular Honeycomb Kèm Ngăn Kéo Snap-Fit Treo Dưới Kệ

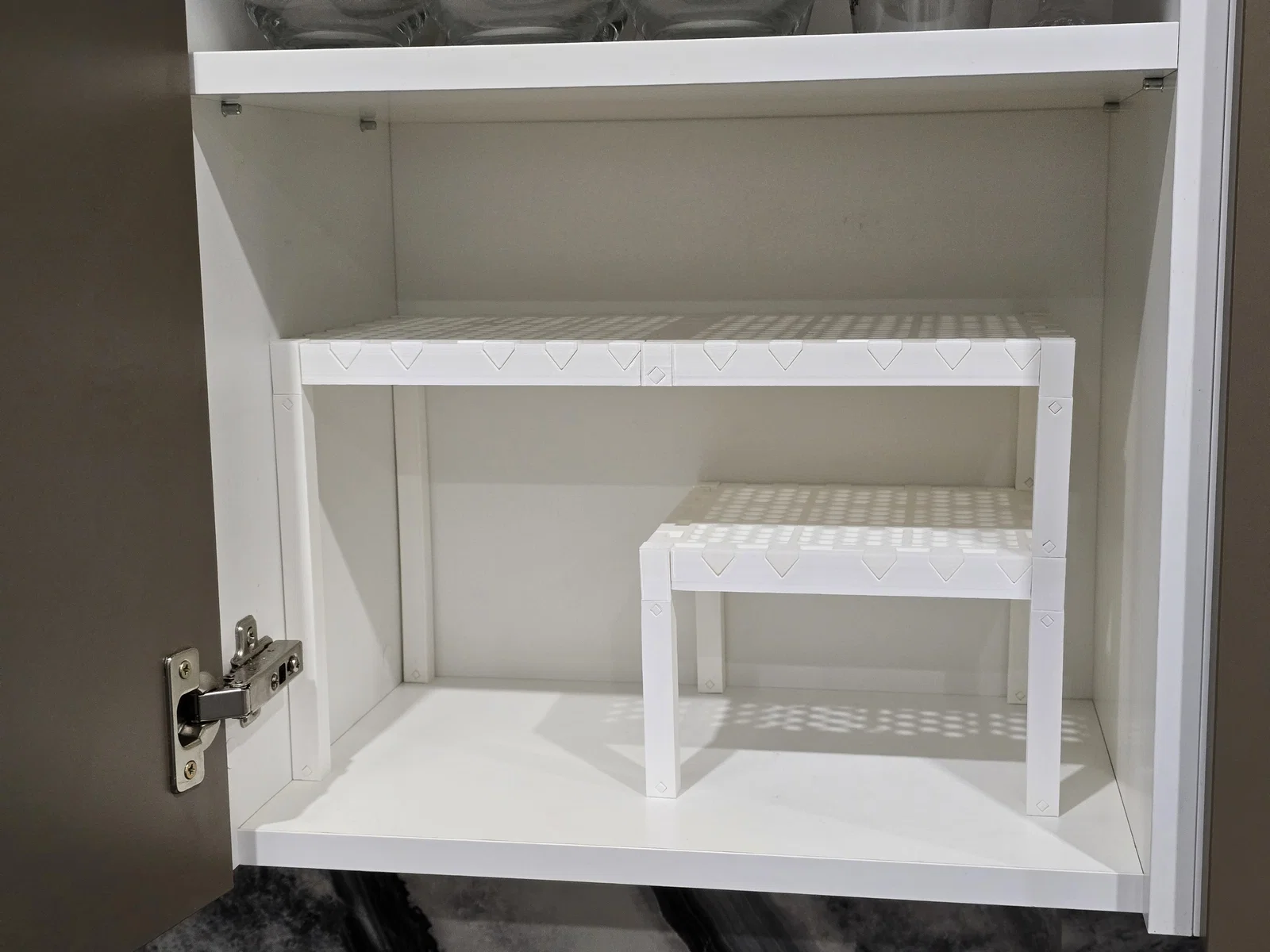

Biến đổi không gian của bạn với hệ kệ hoàn toàn modular, có thể 3D print, nay còn có thêm ngăn kéo treo dưới kệ cực sáng tạo để tăng lựa chọn lưu trữ gọn gàng hơn nữa!

Được thiết kế như một bộ constructor cơ khí độ chính xác cao, chiếc rack này không cần keo, không cần vít, và không cần thanh/khung đỡ kim loại.

🧩 Tỉ lệ hoá thông minh theo lưới toán học

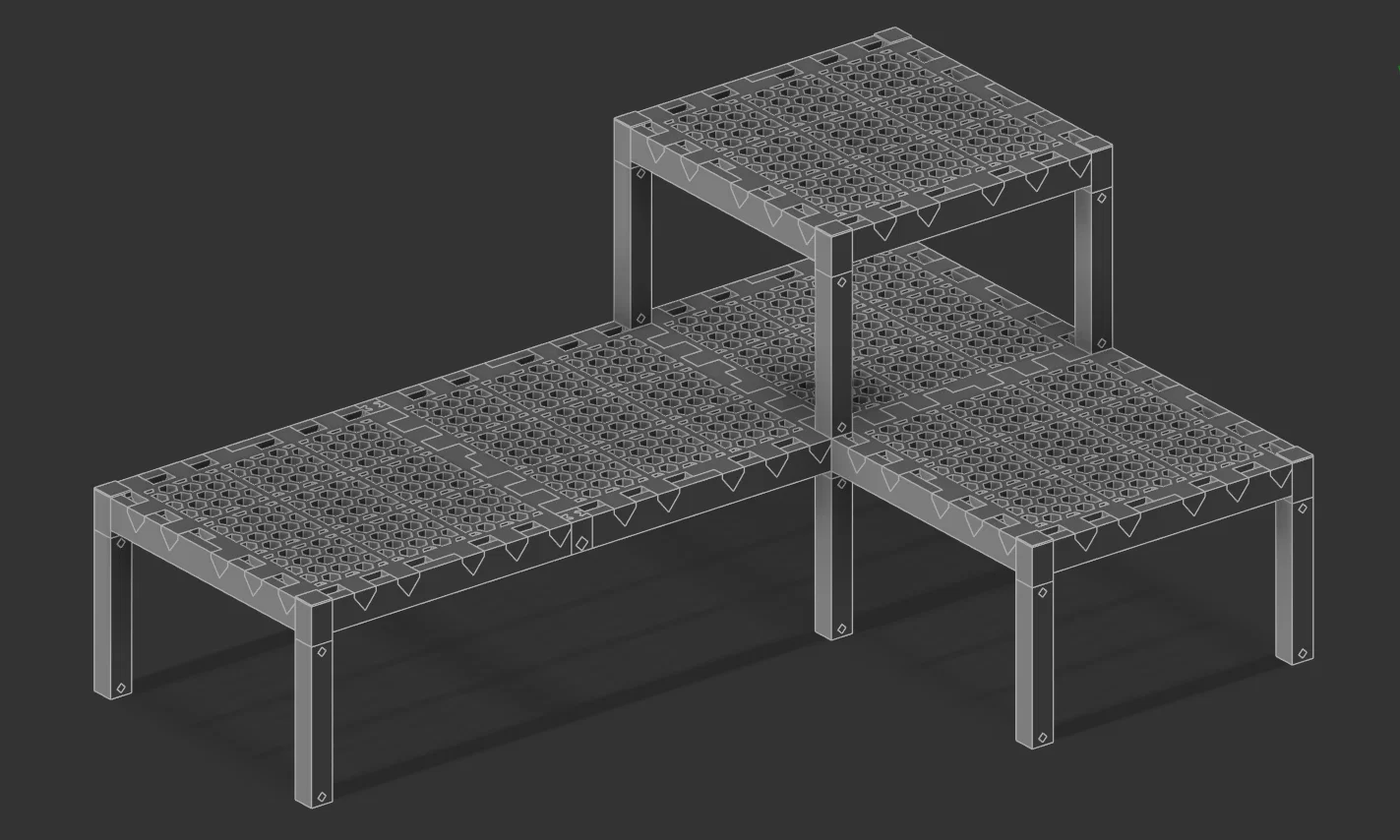

Hệ thống tuân theo một lưới logic chặt chẽ, giúp bạn dễ lên kế hoạch khi dựng:

• Tăng theo chiều dọc: Chiều cao mỗi tầng = Chiều dài chân (Leg) + 25mm (chiều cao Hub).

• Mở rộng theo chiều ngang: Mỗi mối nối chồng lên nhau 15mm. Ví dụ, nối hai panel 200mm sẽ ra tổng chiều dài 385mm (200 + 200 - 15).

🏗 Thư viện linh kiện đa dụng

Bạn có thể dựng từ một khay organizer nhỏ trên bàn tới một kệ lưu trữ lớn bằng các phần sau:

• Legs (chân): Có 8 kích thước (từ 25mm đến 200mm). Nên in nằm ngang để chịu tải tốt nhất.

• Hubs tối ưu: Chọn Straight Hubs cho đoạn thẳng dài hoặc Corner Hubs cho góc rẽ vững.

• Honeycomb Panels: Mặt kệ nhẹ mà cứng, có kích thước 100x100, 200x100 và 200x200 mm.

• Khoá an toàn: Dùng chốt trong (internal pin) profile “Diamond” (7x7x45mm) như xương sống kết cấu, giúp rack không bị bung/rã khi bạn bê di chuyển.

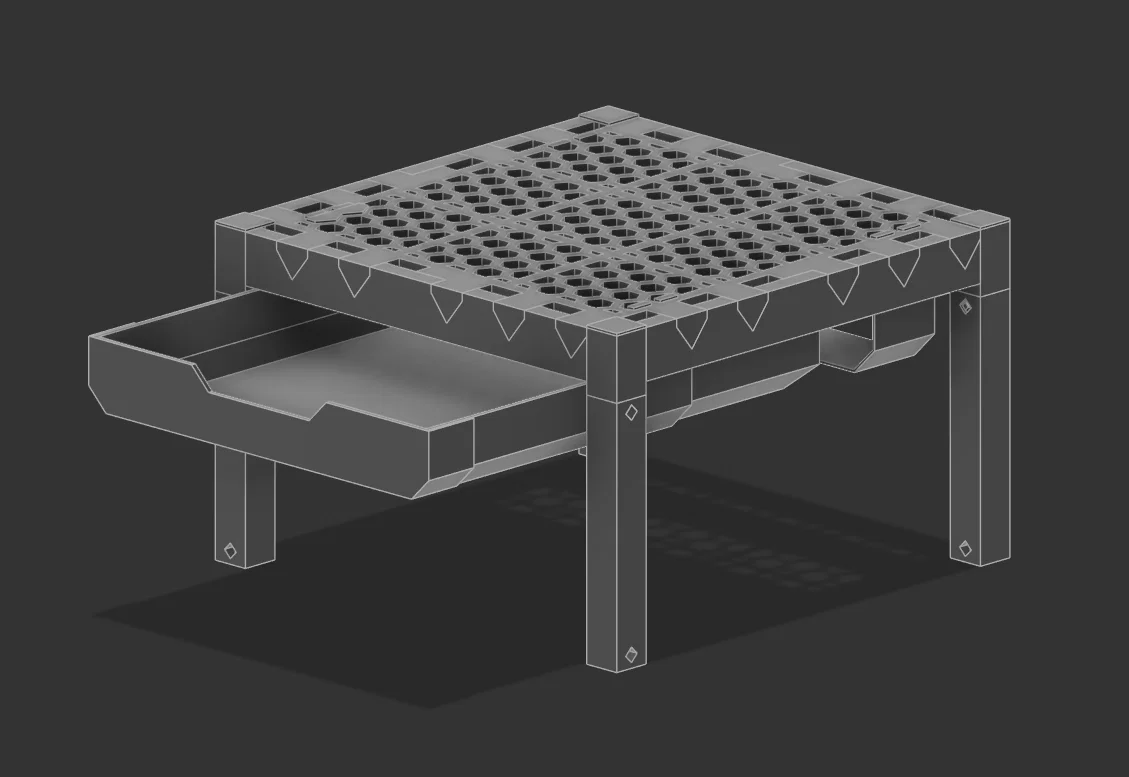

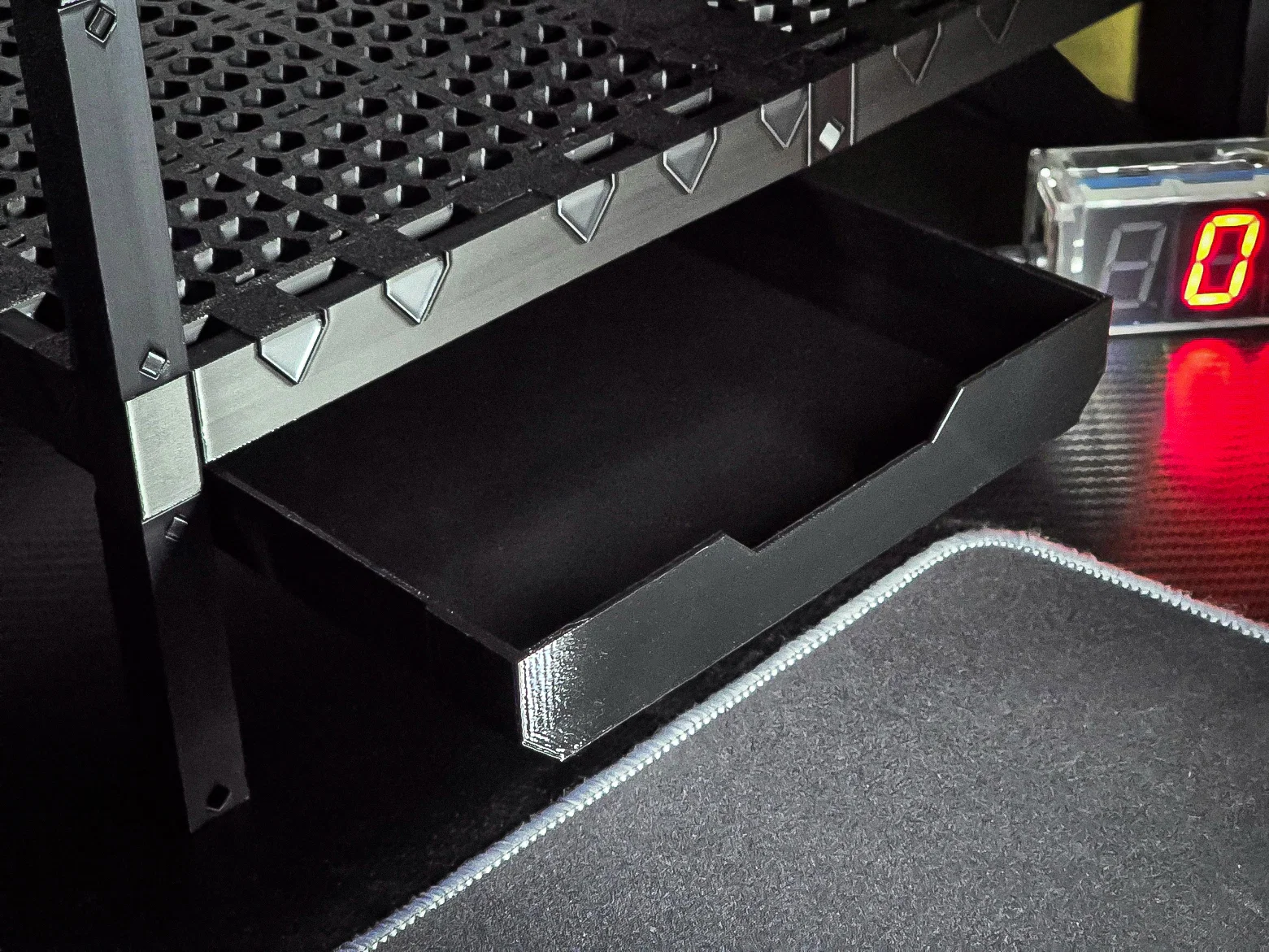

🆕 Module ngăn kéo treo dưới kệ (Under-Shelf Hanging Drawer)

Thêm một ngăn chứa “ẩn” tiện lợi với drawer tích hợp này:

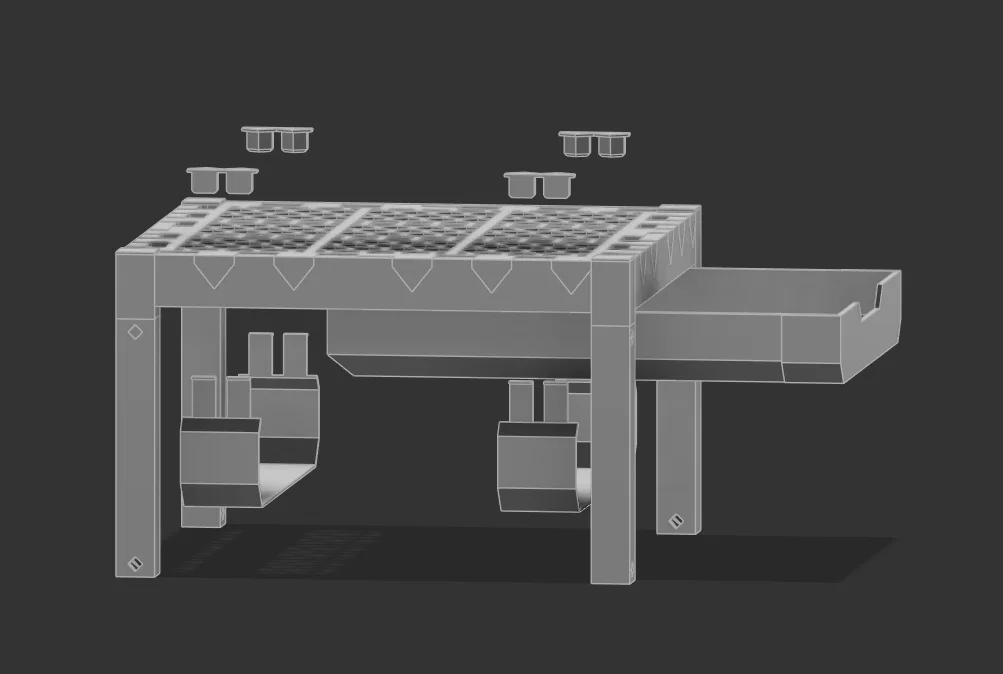

• Gắn kết thông minh: Treo bằng các ngàm nhựa chữ U siêu mỏng (1mm), bấm (snap) vào các khe sẵn có của honeycomb panel từ phía dưới.

• Ổn định kiểu wedge-lock: Các ngàm này được cố định từ bên dưới bằng key (wedge) tiêu chuẩn của hệ, cho độ chắc chắn cao, an toàn, không cần một con vít nào.

• Tuỳ chọn độ tải: Dùng 2 hoặc 3 ngàm treo để tối ưu khả năng chịu lực.

• Kích thước tối ưu: 200mm (Dài) x ~170mm (Rộng) x 30mm (Cao) — vừa khít dưới panel và giữa các chân, kể cả khi dùng cấu hình chân ngắn nhất.

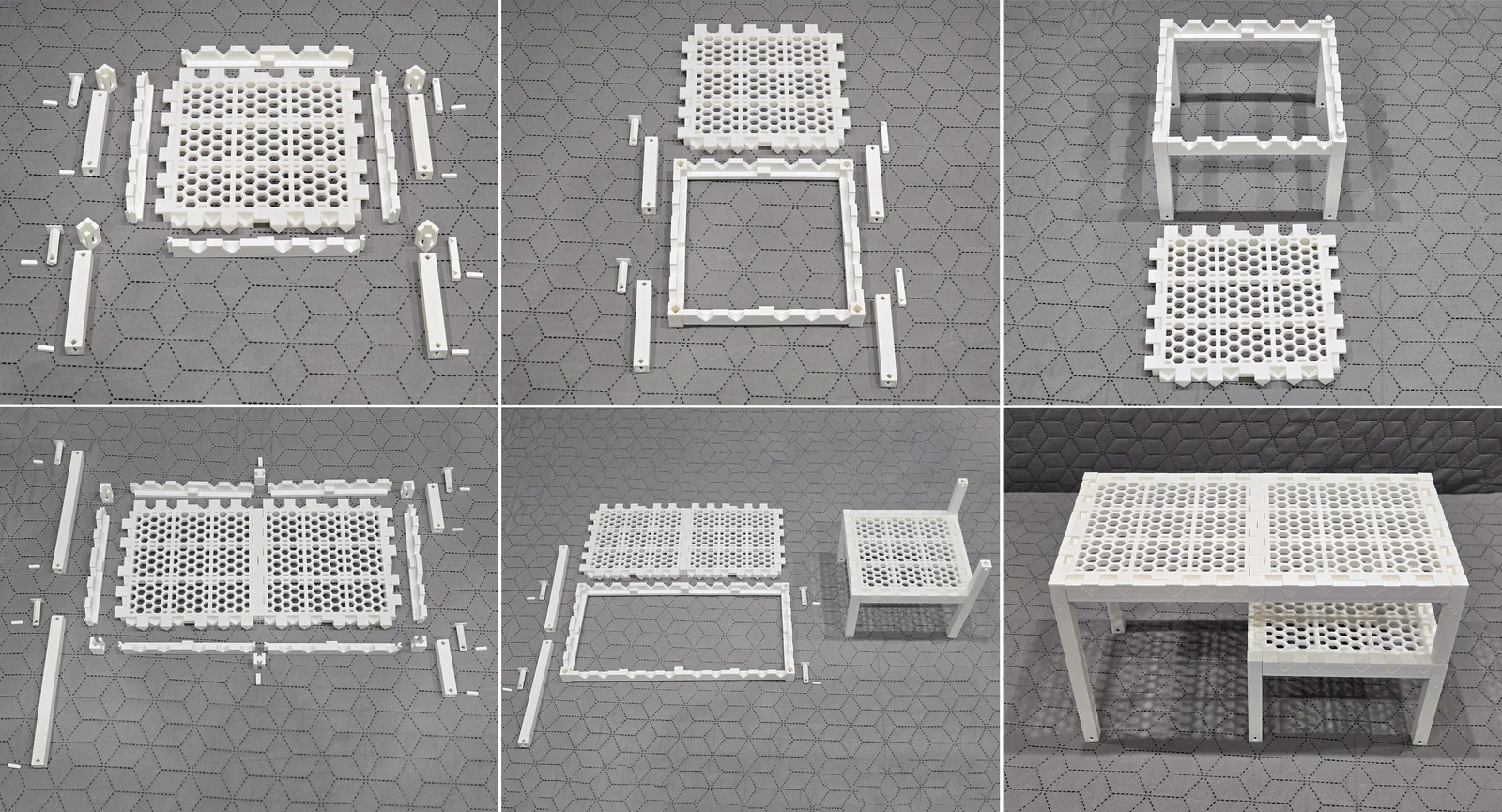

🛠 Lắp ráp dễ dàng, không cần dụng cụ

1. Khung: Gắn side rails vào Straight Hub hoặc Corner Hub.

2. Kết cấu: Đặt internal pin vào chân (leg) bên dưới, rồi trượt Hub vào.

3. Khoá: Cố định cụm bằng chân kế tiếp hoặc nắp Top Cap hoàn thiện.

4. Hoàn thiện: Chỉ cần thả honeycomb panels vào các rãnh của khung đã lắp.



5. Ngăn kéo: Bấm các ngàm chữ U vào khe dưới của panel và khoá bằng key. Trượt drawer vào là xong.



🖨 Mẹo in (printing) chuẩn

• Không cần supports: Tất cả lỗ đều dùng profile “diamond” để in ra gọn, sạch.

• Ưu tiên độ bền: In Legs và Pins theo phương ngang để chịu lực tốt, tránh gãy theo đường layer.

• Ngàm treo (Hanging Brackets): Để tăng độ bền kéo, in ngàm 1mm với số walls (perimeters) cao và infill gần 100%.

• Vật liệu: Dùng PLA cho đẹp/nhu cầu nhẹ, hoặc PETG cho lưu trữ tải nặng.

• Layer height: Khuyến nghị 0.2 mm để key snap-fit ăn khớp chính xác.
