Bộ giữ cuộn dây cáp từ spool Prusament (Cable Spool Holder Prusament Spool)

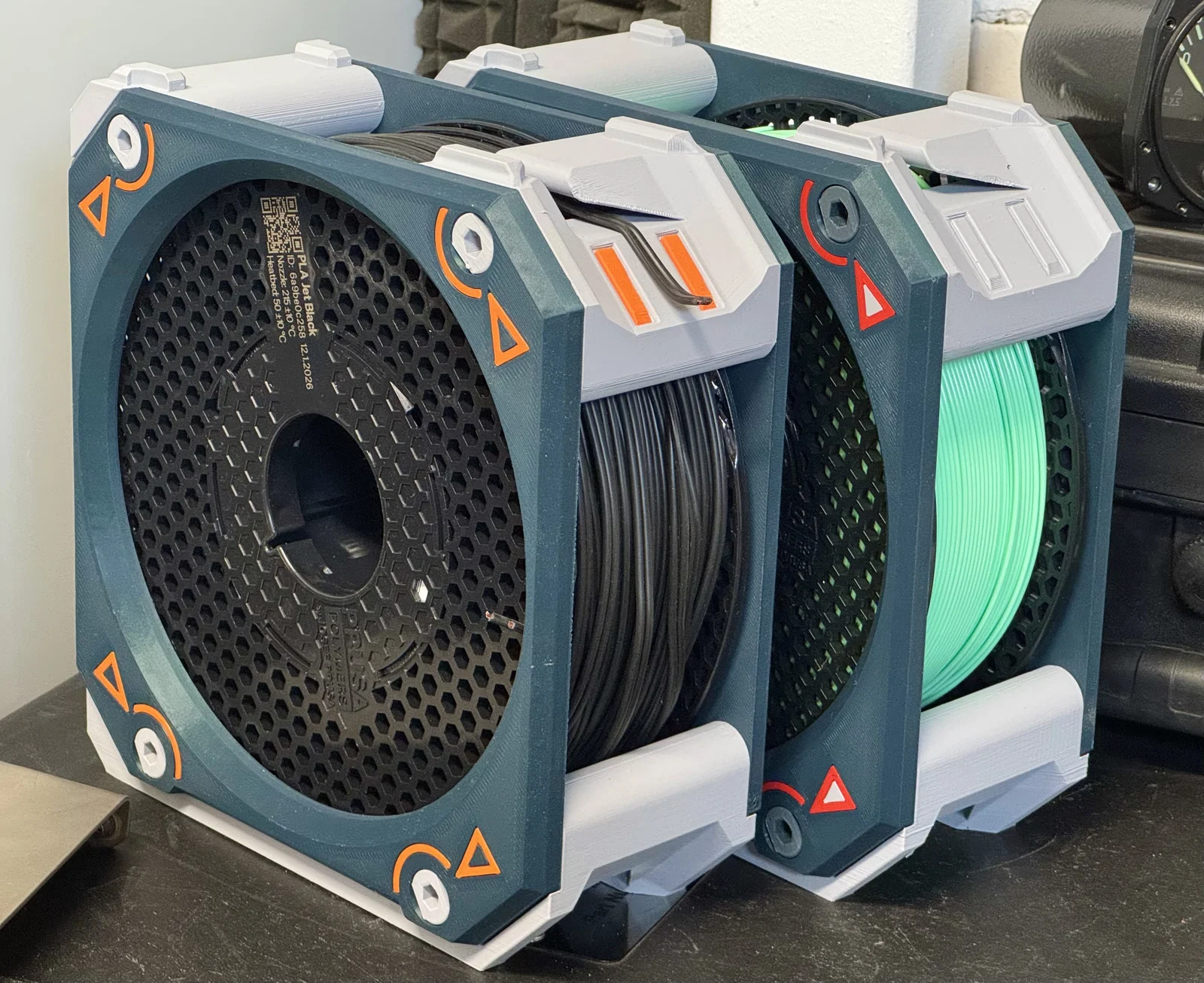

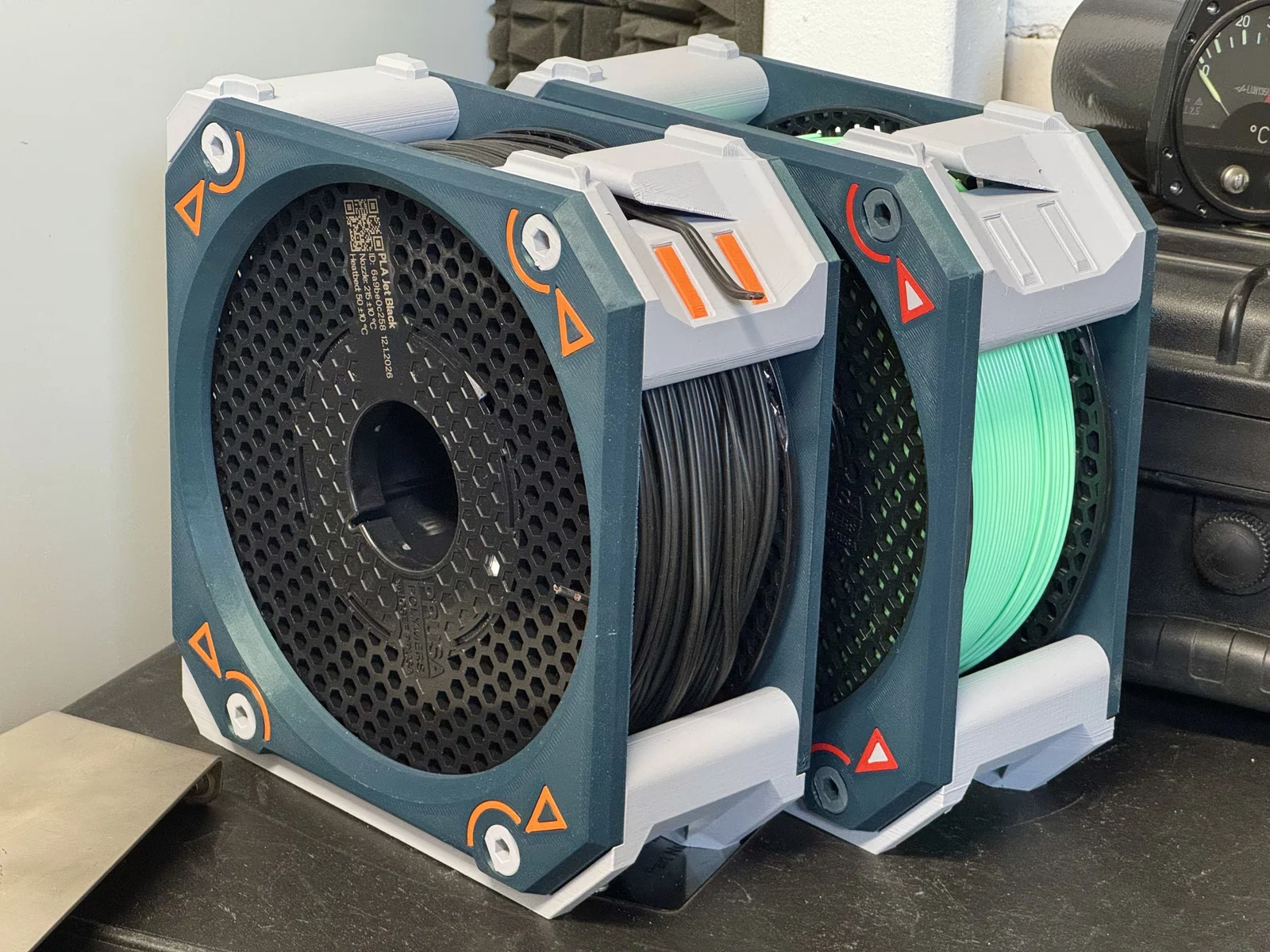

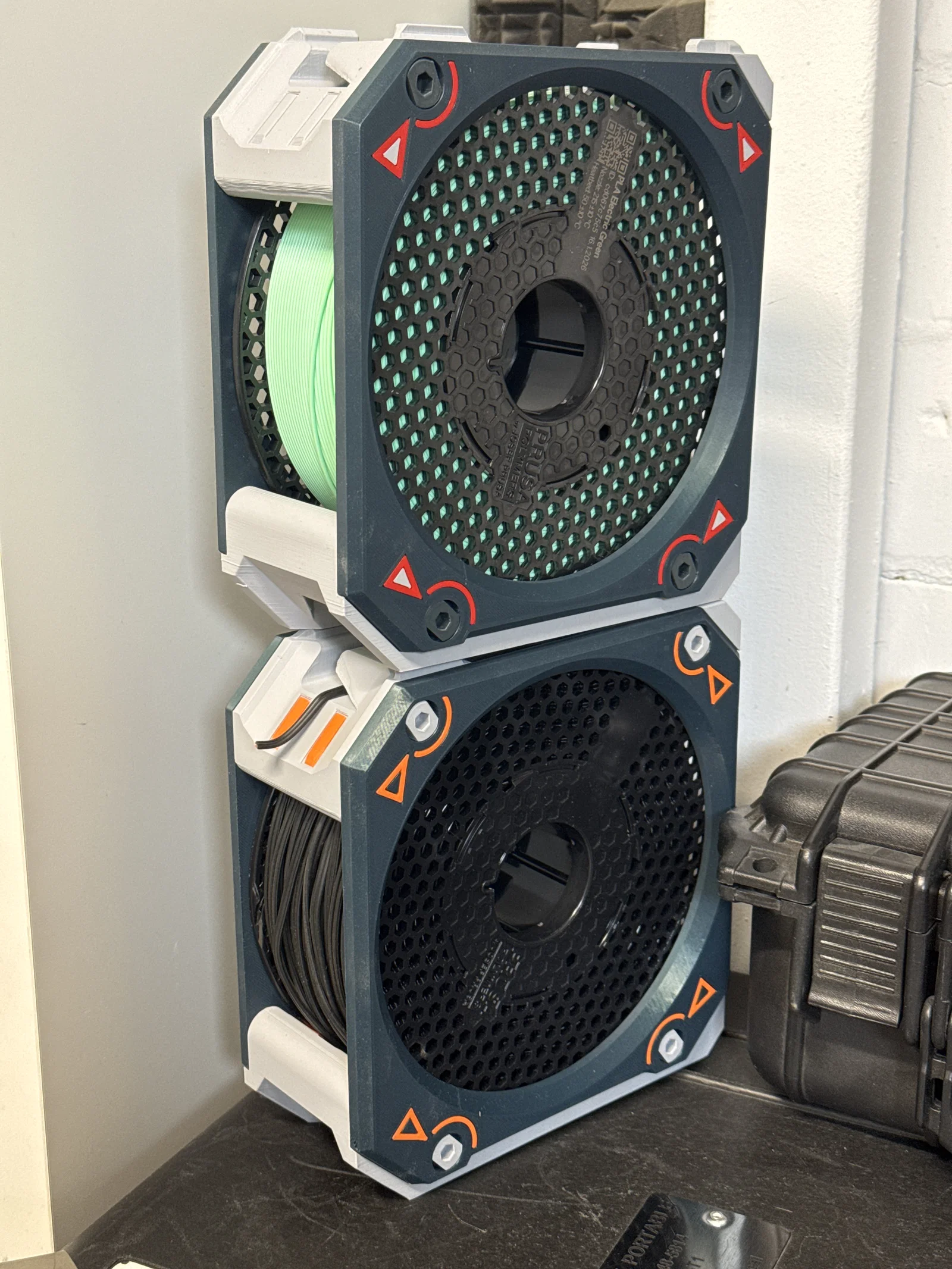

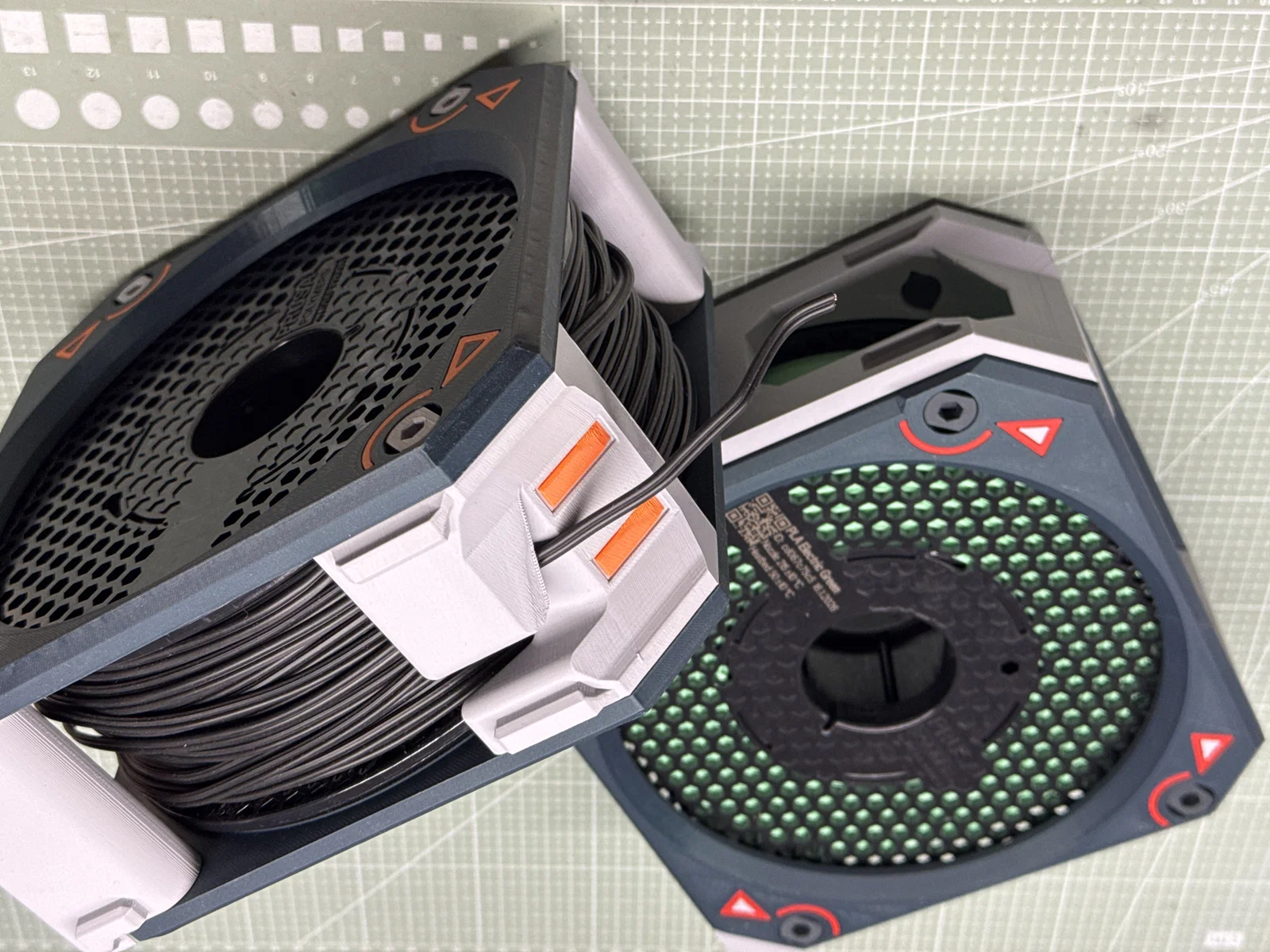

Bộ giữ spool kiểu “cassette” này dùng một spool filament trống để quấn và lưu trữ dây cáp.
Nó fully printable, nhưng nếu bạn muốn thì cũng có thể gắn bạc đạn 608 tiêu chuẩn. Để quấn lượng dây lớn, còn có thêm một tool dùng với máy khoan (powerdrill) rất tiện.
Bộ này cũng có thể dùng như một spool holder đúng nghĩa cho việc in nữa.

Dù thiết kế nhắm tới loại spool Prusament đời mới, nó cũng sẽ vừa với nhiều loại spool đường kính 200mm khác. Nếu bạn muốn chỉnh sửa cho loại bearing khác hoặc kích thước spool khác, bạn cũng sẽ tìm thấy file .step để tải về

Printing:
In tất cả các part theo đúng orientation đã cho, setting tùy bạn thấy phù hợp. Không cần support. Tất cả part đều được thiết kế để in với nozzle 0.4 và 0.6. Những part có ren (threads) thì nên in layer height 0.2–0,25mm.

Lưu ý: Các part có rãnh “design” cũng có bản trơn (plain) để in nhanh hơn.
Phần “design” không cần MMU, và in 1 màu cũng vẫn đẹp.

Nếu bạn muốn làm bản holder in hoàn toàn nhưng vẫn dùng “bearing” đúng chuẩn, bạn sẽ thấy mẫu bạc đạn 608 có thể in được ở link cuối. Nhớ xem thêm mục remix/similar của bearing này để tìm thêm nhiều thiết kế hay khác!

Assembly:
Xem hình bên dưới. Khuyến nghị dùng lục giác (Hex key) 6mm cho các part dạng bu-lông, nhưng tua vít dẹt bản lớn cũng dùng được. Nếu bạn dùng để lưu trữ lượng cáp lớn, rất khuyến nghị dùng bạc đạn 608 thay cho part Roller.

Lưu ý: Đảm bảo rãnh trên part Roller luôn quay ra ngoài (hướng về phía sidecover)

DONE :)

How to use:

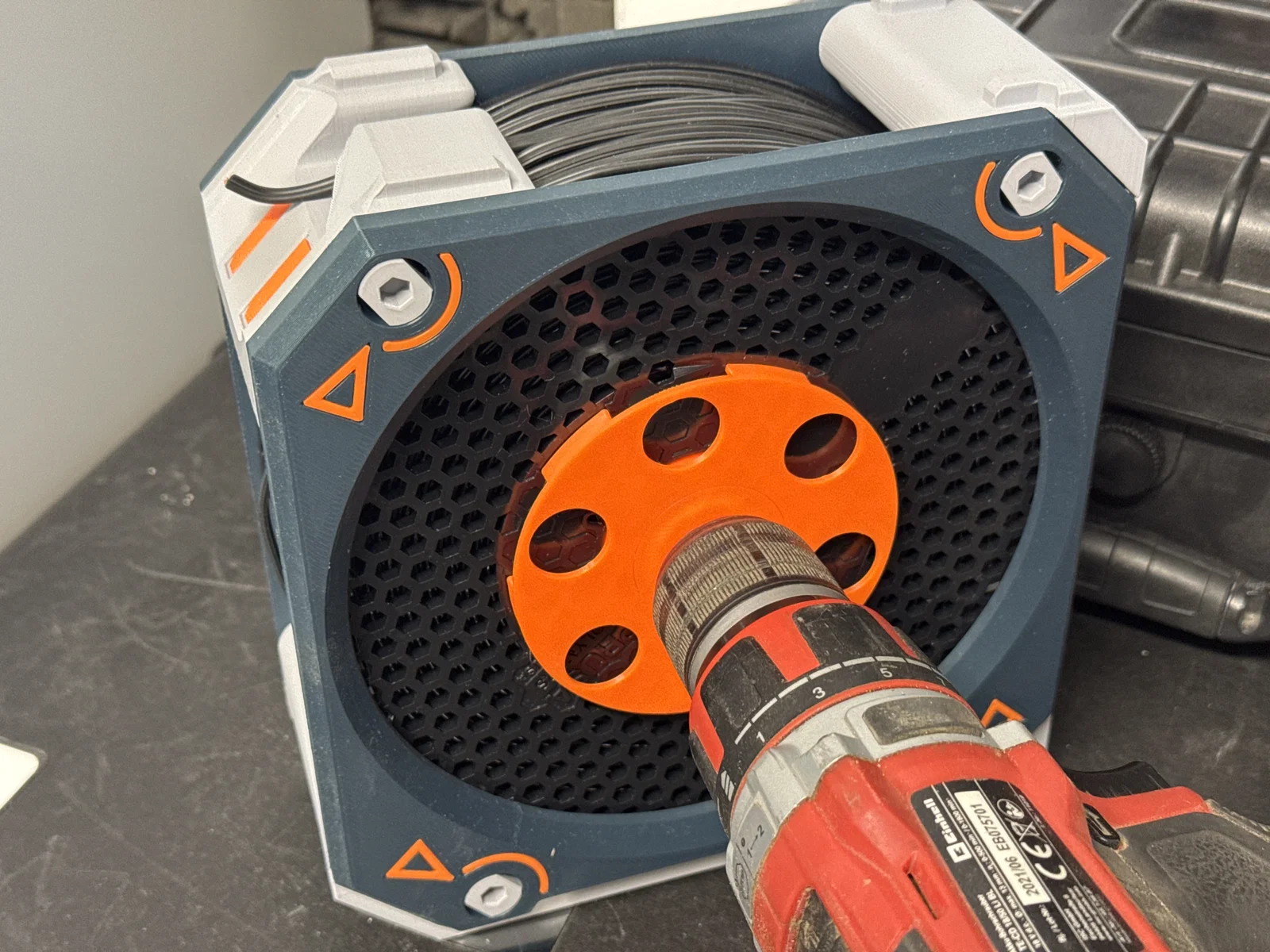

Dùng part Tool để quấn spool. Cẩn thận và đừng chạy hết tốc độ, vì nhiệt do ma sát có thể làm chảy/dính (melt/weld) part roller. Điều này càng dễ xảy ra với cuộn cáp rất nặng, vì một spool đầy có thể dễ dàng vượt quá 1kg.

Nếu bạn đang tìm một bộ giữ cuộn dây nhỏ hơn, có thể xem thử mẫu holder tương thích gridfinity này:
