Vỏ/Enclosure cho DEFCON SG1 Badge (DEFCON SG1 BADGE ENCLOSURE)

Hướng dẫn in (Printing Instructions)

• Không cần supports hay brim

• In các phần sau:

  • 2× hinge pins

  • 2× hinge sets

  • 1× top case

  • 1× bottom case

  • 4× buttons

Ghi chú / Lỗi đã biết (Notes / Known Issues)

Mình không được báo về hướng công tắc đặt ngang hay kích thước dây đeo (lanyard) cho tới ngay lúc sự kiện diễn ra, nên sẽ có vài hạn chế.

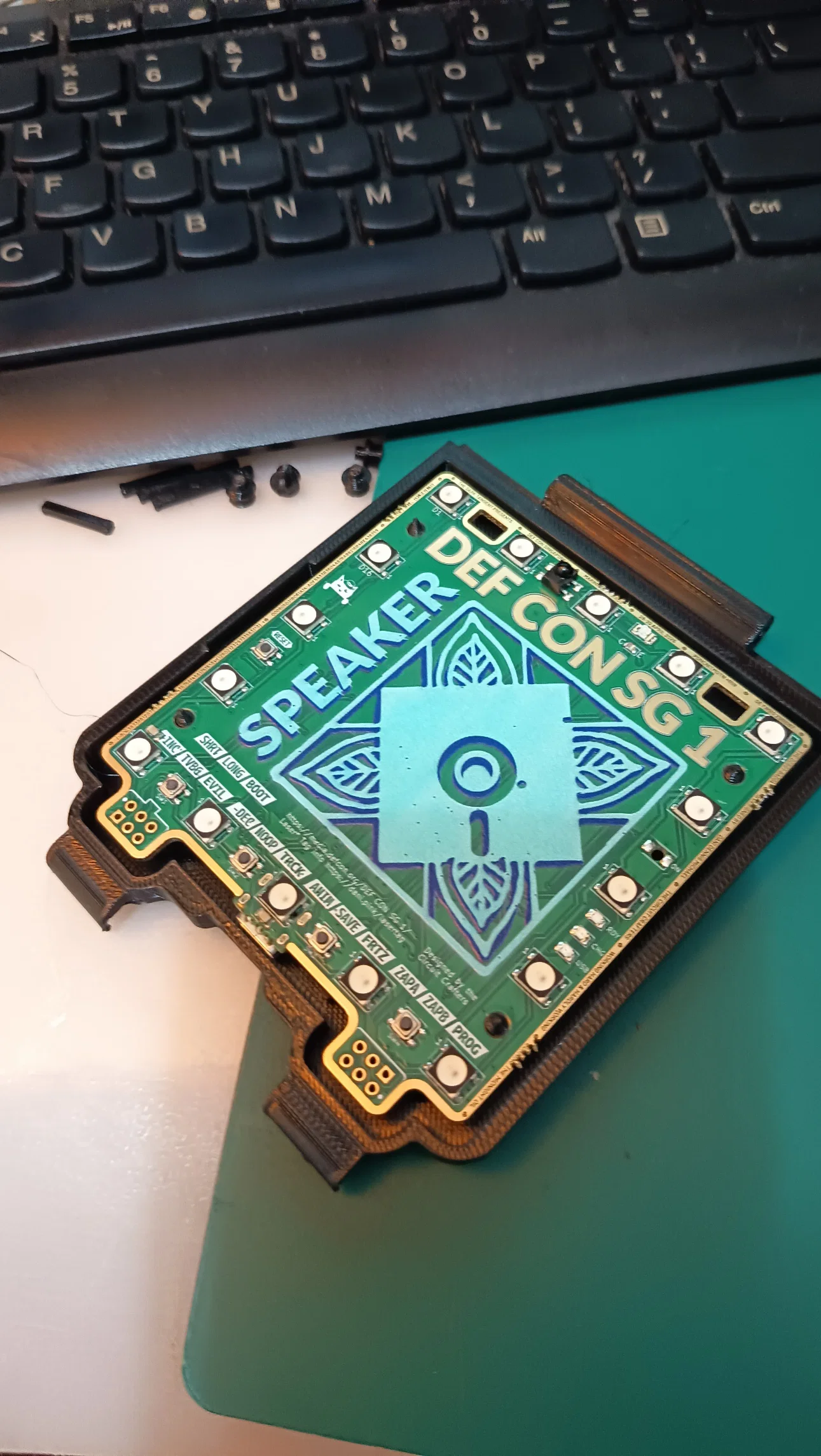

• Badge loại HUMAN dùng công tắc theo chiều dọc, xài ổn.

• Với công tắc đặt ngang, mình đã nới rộng lỗ rồi, nhưng bạn sẽ cần một que nhỏ hoặc cây đinh dài để gạt bật/tắt.

• Có “mouse ears” ở đầu nhận của bản lề (hinge receiving end), muốn thì bẻ/cắt bỏ.

•

• Vỏ đã được test với setting PA tệ thiệt tệ mà vẫn chạy được, nên đa số máy in đã tune đàng hoàng chắc sẽ ổn.

Ghi chú thiết kế (Design Notes)

Mình lấy ý tưởng từ kiểu dùng draw latch (giống cái mình gắn trên Voron 2.4 300 với cửa Klicky). Cơ chế này hoạt động rất ngon và khá cứng cáp.

Ốc ở bản lề kiêm luôn làm chỗ móc dây đeo (lanyard holders) nên rất chắc; mình lỡ làm rớt vài lần mà badge vẫn sống nguyên :)

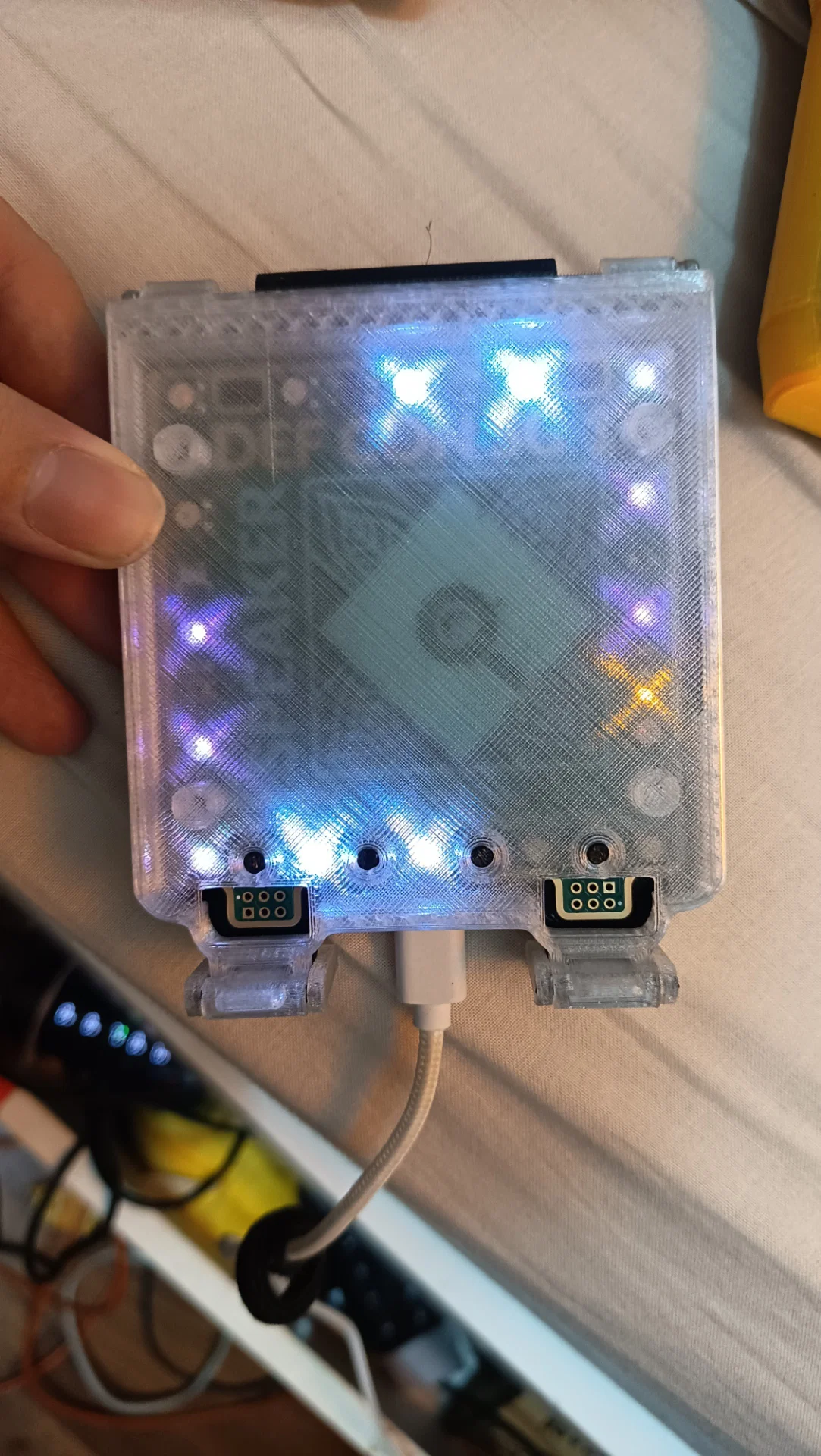

Khuyên bạn in top case bằng filament trong mờ (translucent) để tính năng laser tag hoạt động đúng.

＼ʕ •ᴥ•ʔ／

File đi kèm (Files Included)

• STEP file

• F3D file

• 3MF file

Màn hình có vẻ sẽ vừa, nhưng hiện chưa test đầy đủ.

ʕノ•ᴥ•ʔノ

Phần cứng cần có (Hardware Needed)

• 2× vít M3×25 tới M3×40 (cả hai chiều dài đều dùng được)

Trong file F3D cũng có tuỳ chọn dùng vít M3×90 kèm hex lock-nut, nhưng cái này chưa được test. ʕ/ ·ᴥ·ʔ/

₍ᐢ•ﻌ•ᐢ₎*:・ﾟ Nếu bạn gặp vấn đề gì, cứ nhắn mình nha—mình sẵn sàng hỗ trợ!
