Chi tiết lót bạc/ống lót Atlas 1060 Drill Press (Bearing/Bushing Sleeve Insert)
Chi tiết insert dạng splined đặt trên bearing ở tay quay/pulley của Atlas 1060 drill press. Có 2 bản (standard và ngắn hơn). Khuyến nghị in PETG/nylon/PC, nhiều walls và infill cao; tránh PLA.
Mô tả
Atlas 1060 Drill Press Splined Drive Sleeve

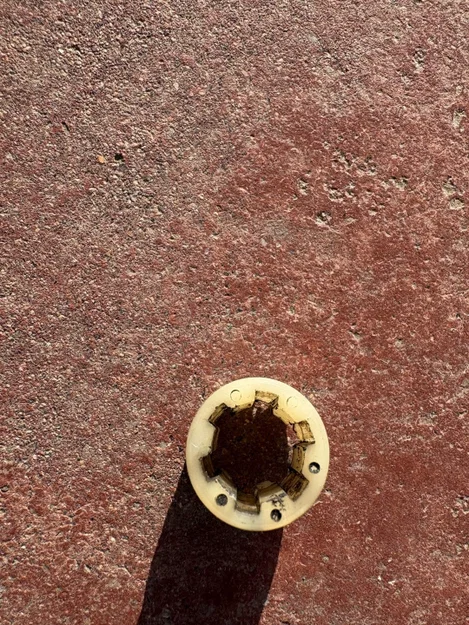

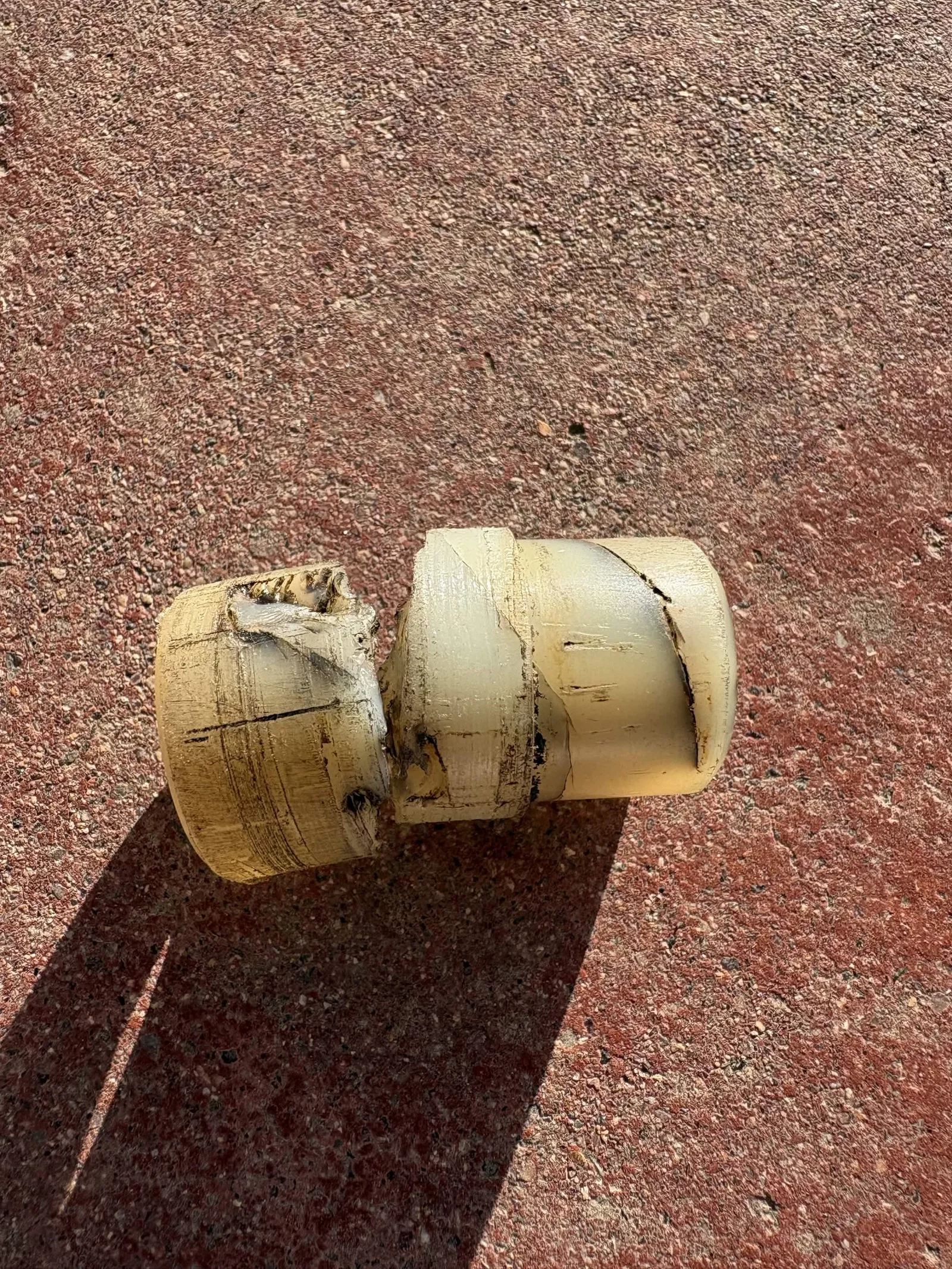

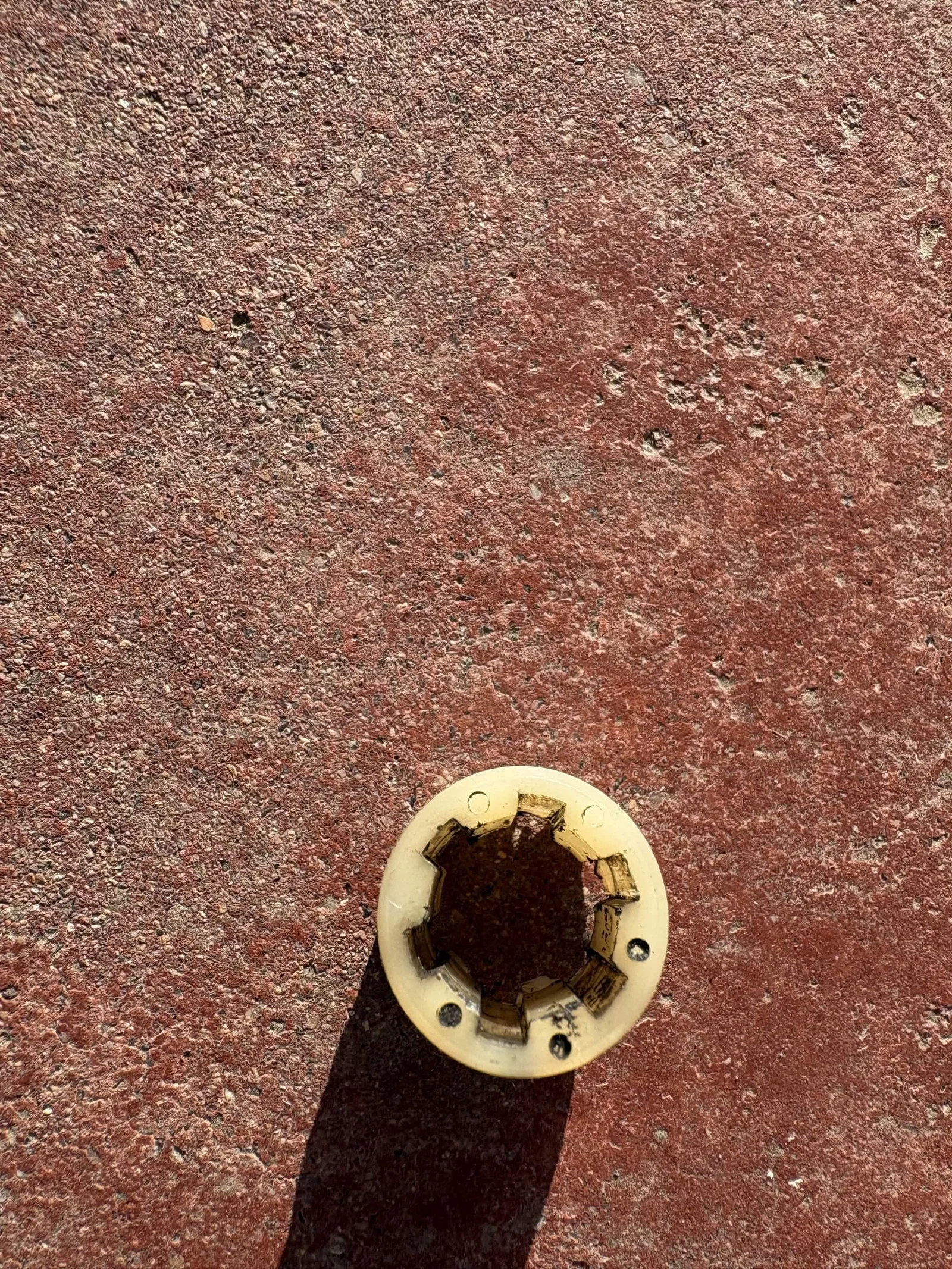

Nếu bạn đang xài cái Atlas drill press 15" đời cũ (1060 và mấy bản tương tự) mà cái ống splined sleeve bên trong pulley bị nứt gãy làm đôi, thì đây là “món” thay thế. Bản zin là nylon nên xài lâu kiểu gì cũng xuống cấp. Không có lý do gì để cho cái drill press này “chết” khi chỉ cần chăm chút chút là nó còn bền hơn cả mình.
Nên in bằng vật liệu dai và chịu lực (PETG, nylon, PC), tăng số walls và infill cao. PLA thì không trụ nổi. (Mình in bằng GF PETG)
Trong file có 2 phiên bản: bản standard, và bản ngắn hơn. Ba mình phải chà nhám bớt để vừa khít, nên mình làm sẵn bản ngắn để khỏi ai cũng phải lôi giấy nhám ra. Cứ thử bản standard trước, nếu bị kẹt/chặt quá trên bearing thì chuyển qua bản ngắn.
Mình dựng mẫu hoàn toàn từ xa dựa trên hình chụp và số đo caliper sơ sơ, và hình như là nó chạy ngon theo phản hồi từ mấy bản in mình gửi cho ba.
