Bộ chuyển đổi Skadis cho Super Clamp

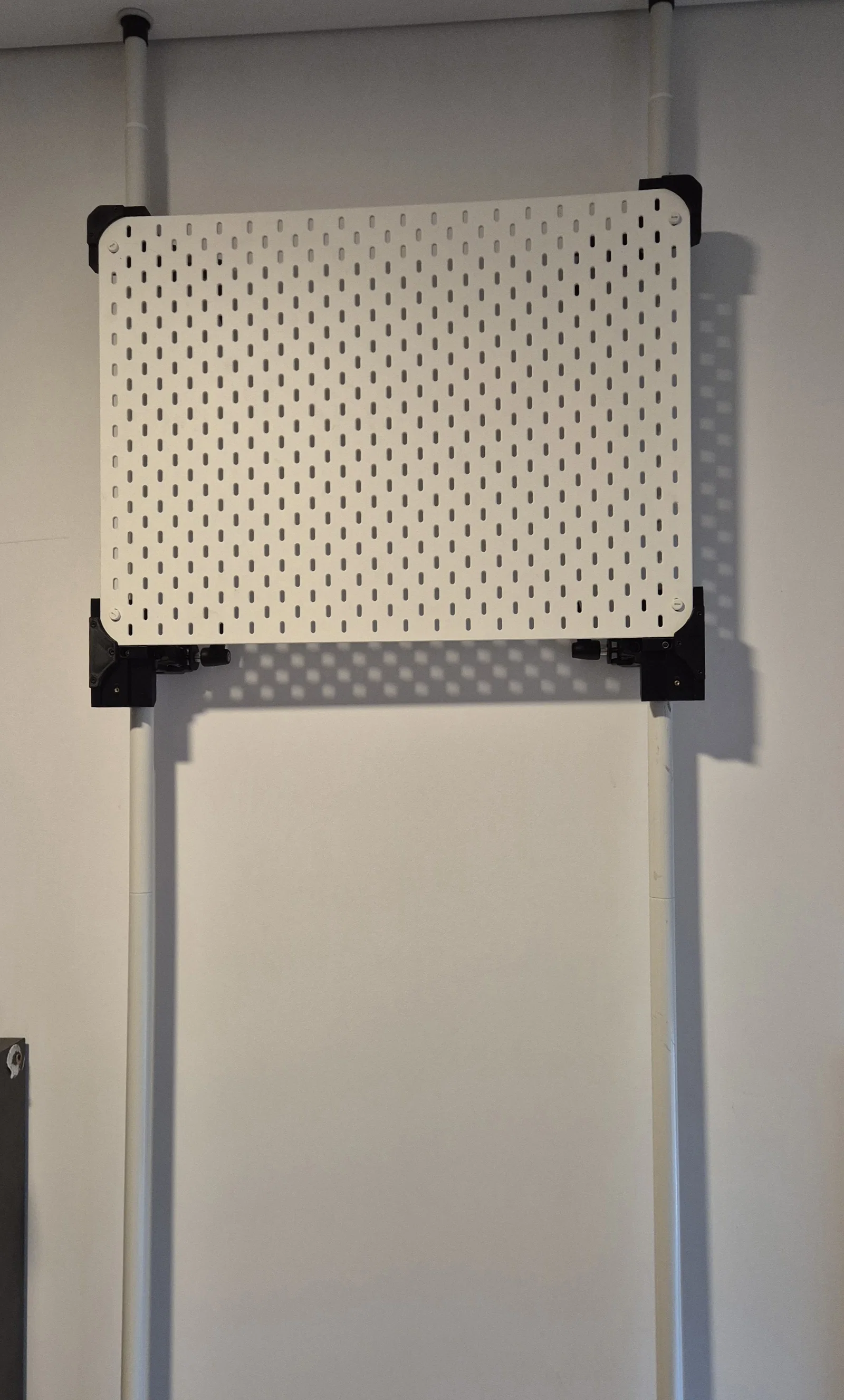

Bộ chuyển đổi này sẽ tạo điểm gắn cho bảng pegboard Ikea Skadis. Bạn có thể gắn bảng lên 2 cột đứng hoặc thanh chịu lực (tension rod) như trong ảnh minh họa bên dưới.

Các loại Super Clamp tương thích

• Neewer UA017
• Smallrig Super Clamp

Các loại kẹp này có bán trên Aliexpress và Amazon. Những loại tương tự của hãng khác cũng có thể sử dụng được.

Vật liệu cần thiết Các linh kiện cần để hoàn thiện bộ chuyển đổi này:

• Ốc M4 SHCS để gia cố (Chiều dài tối đa 20mm. 3 ốc cho mỗi adapter góc, 5 ốc cho mỗi adapter nối).
• Ốc zin của Skadis để gắn bảng vào adapter (4 ốc cho mỗi bảng).
• Heat insert M4 x 6 (OD) x 5 (L). (3 cái mỗi adapter góc, 5 cái mỗi adapter nối).
• Ốc 1/4-20 (chiều dài 9/16 inch. 1 ốc mỗi kẹp).

• Kèm theo bảng Skadis.

Bạn sẽ cần:

• 8x super clamp
• 4x mount góc
• 4x mount nối
• 20x ốc M4 để gia cố
• 32x heat insert M4 x 5 x 6
• 12x ốc bảng Skadis
• 3x bảng Ikea Skadis cùng kích thước
• 2x cột hoặc thanh chịu lực Aliexpress / Amazon AU

Thông số in Chúng tôi sử dụng độ dày tường lớn và infill cao để đảm bảo chịu lực tốt khi sử dụng lâu dài. Tải trọng khuyến nghị tối đa là 10-15kg mỗi bảng.

• 6 lớp tường (đủ dày để heat insert bám chắc)
• 5 lớp trên và dưới
• 50% infill (dạng gyroid)
• Cần hỗ trợ (support)
• 10mm brim với khoảng cách object gap là 0mm.
• Chất liệu: Tối thiểu là PETG-CF, ABS, ASA hoặc các loại tương đương. (Bộ adapter trong ảnh in bằng Elegoo ASA đen).

Phần góc cần in 4 cái: 2 cái thường (trên-trái & dưới-phải) và 2 cái đảo ngược trên trục Z (trên-phải & dưới-trái) dựa theo hướng STL. File STL cung cấp là cho góc trên-trái. Bộ nối cũng cần in theo cặp cho mỗi bảng bổ sung, không cần đảo ngược.

Hướng in Vì chi tiết phải chịu lực hướng xuống và hướng ra ngoài, nếu in nằm phẳng theo thời gian sẽ dễ bị nứt và gãy do lực cắt (phần chốt vào lỗ bảng sẽ hỏng trước). Do đó cần in nghiêng để các lớp nhựa nằm vuông góc với hướng chịu lực. Hãy xem file 3MF đính kèm (tương thích Bambu Lab P1S) để biết cách đặt hướng in.

Các file STL đã được định hướng sẵn.

Chuẩn bị Lắp các heat insert M4 vào đúng vị trí trên mỗi adapter. Góc có 3 vị trí (2 cho nắp che, 1 cho bảng), bộ nối có 5 vị trí (3 cho nắp che, 2 cho bảng).

Lắp đặt Các chi tiết được thiết kế để giấu tay cầm của super clamp phía sau bảng, giúp trông gọn gàng hơn. Chúng tôi khuyến nghị sử dụng 3 bảng cho thiết lập này và dùng thanh chịu lực theo hướng dẫn.

1. Gắn các tấm adapter vào kẹp. Cố định bằng ốc 1/4-20.
2. Lấy 2 kẹp cùng 2 mount góc gắn vào thanh chịu lực.
3. Gắn adapter vào góc trên bên phải và trên bên trái của bảng #1. Cố định bằng ốc M4 zin của Skadis.
4. Gắn nắp che góc bằng 2 ốc M4 x 20mm SHCS mỗi bên.
5. Gắn và siết nhẹ cặp kẹp đầu tiên với bộ nối.
6. Cố định các góc dưới của bảng #1 bằng ốc M4 zin.
7. Siết chặt kẹp bộ nối.
8. Gắn các góc trên của bảng #2.
9. Vặn nắp che bộ nối bằng 3 ốc M4 x 20mm SHCS mỗi bên.
10. Gắn cặp kẹp nối thứ hai.
11. Cố định các góc dưới của bảng #2 bằng ốc M4 zin.
12. Gắn các góc trên của bảng #3 bằng ốc M4 zin.
13. Vặn nắp che bộ nối bằng 3 ốc M4 x 20mm SHCS mỗi bên.
14. Gắn cặp kẹp góc cuối cùng.
15. Cố định các góc dưới bằng ốc M4 zin.
16. Siết chặt các kẹp.
17. Chỉnh tất cả tay cầm hướng xuống dưới, trừ các kẹp dưới cùng thì hướng lên trên để giấu đi.
18. Đặt bộ khung lên, tì đầu trên của thanh vào trần nhà và đẩy đầu dưới về phía tường.

Hãy chừa đủ không gian cho các kẹp vì chúng khá to.

LƯU Ý: Tôi nhận thấy một số bảng Skadis có sự khác biệt nhỏ về dung sai kích thước lỗ. Lỗ trên bảng 56x56cm khít hơn so với bảng 76x56cm. Tôi đã bù trừ đủ để bảng vừa vặn thoải mái, đặc biệt là tính đến độ co ngót của vật liệu ASA/ABS.
