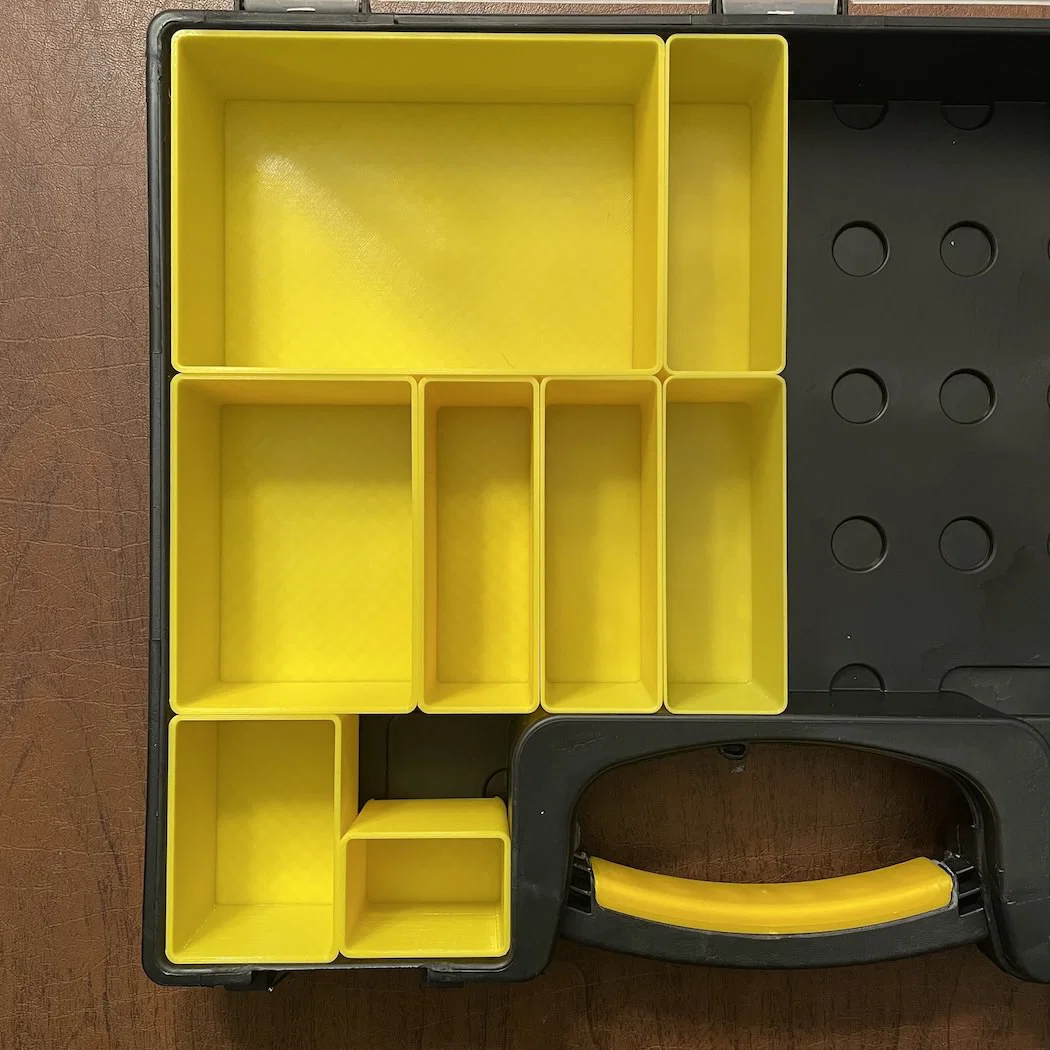

Ngăn tùy biến cho Storehouse 20 bin (XL & small long)

Storehouse 20 bin custom bins. Thiệt ra thì chỉ có bản “XL” và “small long” là tùy biến (custom). Các ngăn còn lại có kích thước y như bộ Storehouse 20 bin đi kèm. Nhưng bộ file này sẽ giúp bạn tùy biến thêm nếu cần. Mình thấy độ dày thành (wall thickness) 1.5mm là hợp nhất với mình. Lúc đầu mình in tường 2.0mm thì hơi dày. Mình cũng thử 1.25mm và 1.0mm nhưng lại quá mỏng. Ngoài ra, mình in các ngăn bằng PETG, vì PLA hơi cứng quá so với ý mình.

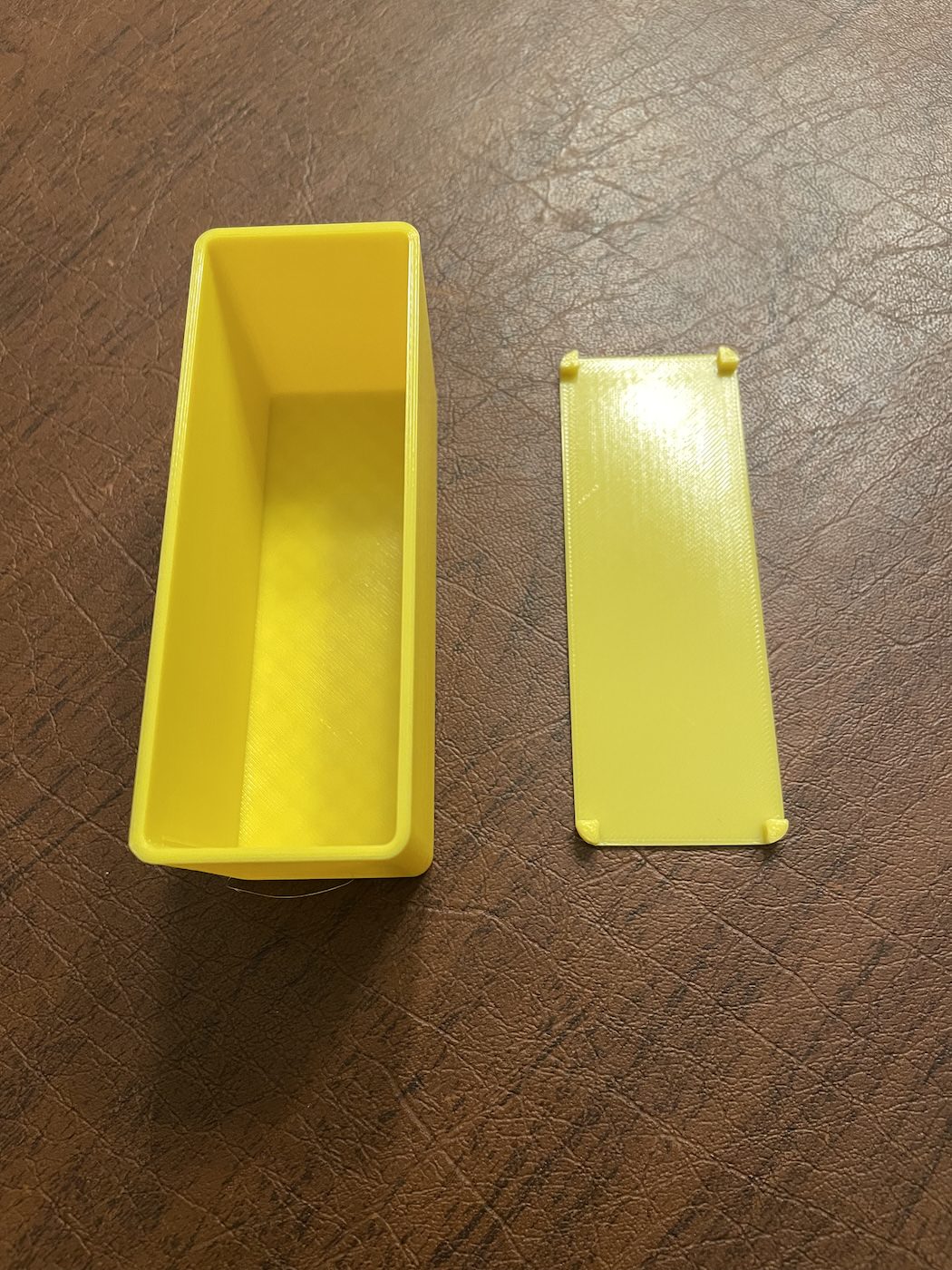

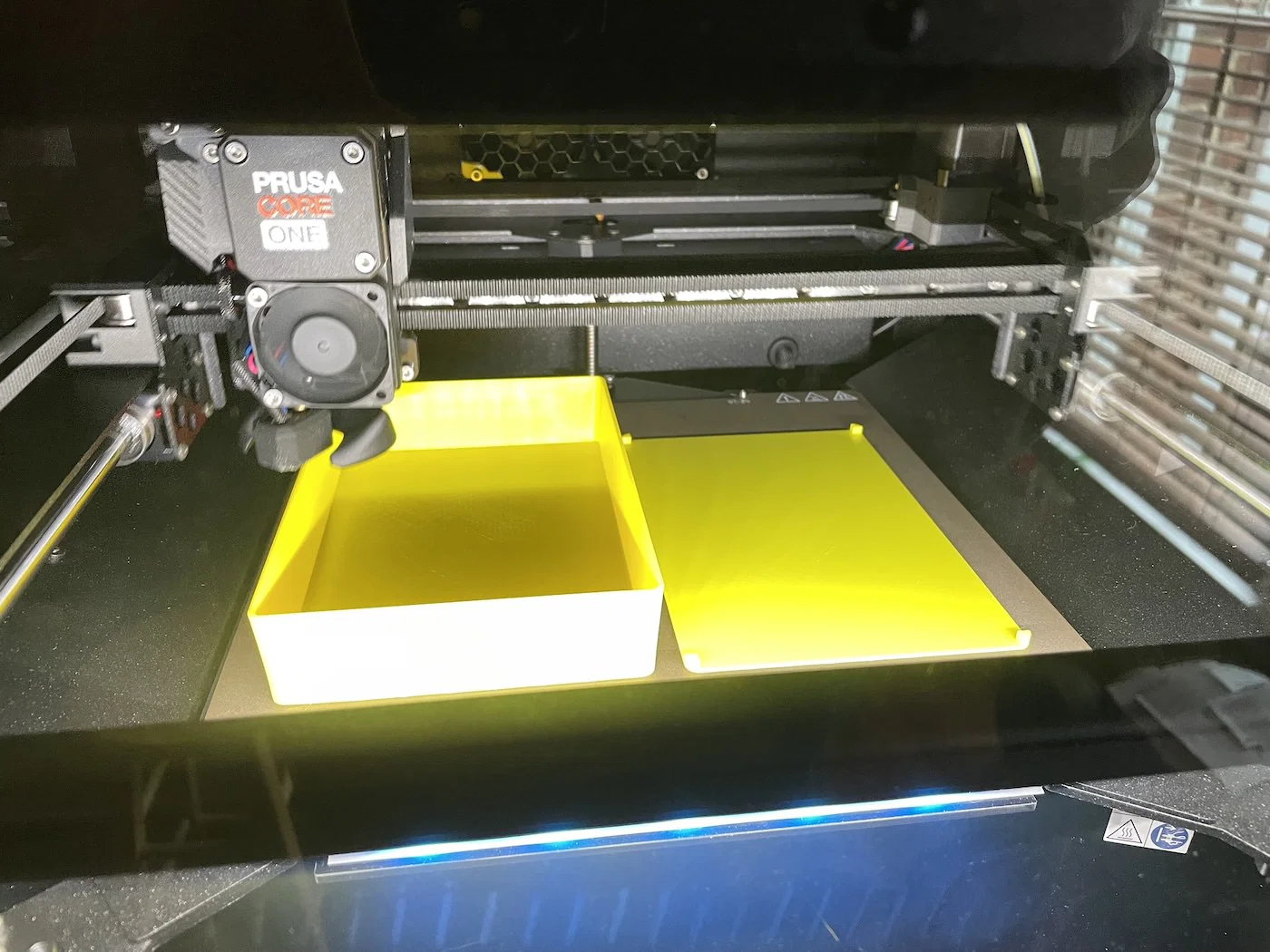

Thiết kế gồm 2 phần: một cái bin và một cái bottom. Mình in rời từng phần, rồi dùng keo siêu dính (super glue) dán bottom vào bin. Cách này chạy rất ổn. Lưu ý: khi import file STL của phần “bottom”, nhiều khả năng bạn sẽ cần lật (flip) lại hướng, vì các chân/núm (feet/nubs) phải hướng lên trên để tránh phải in kèm support.

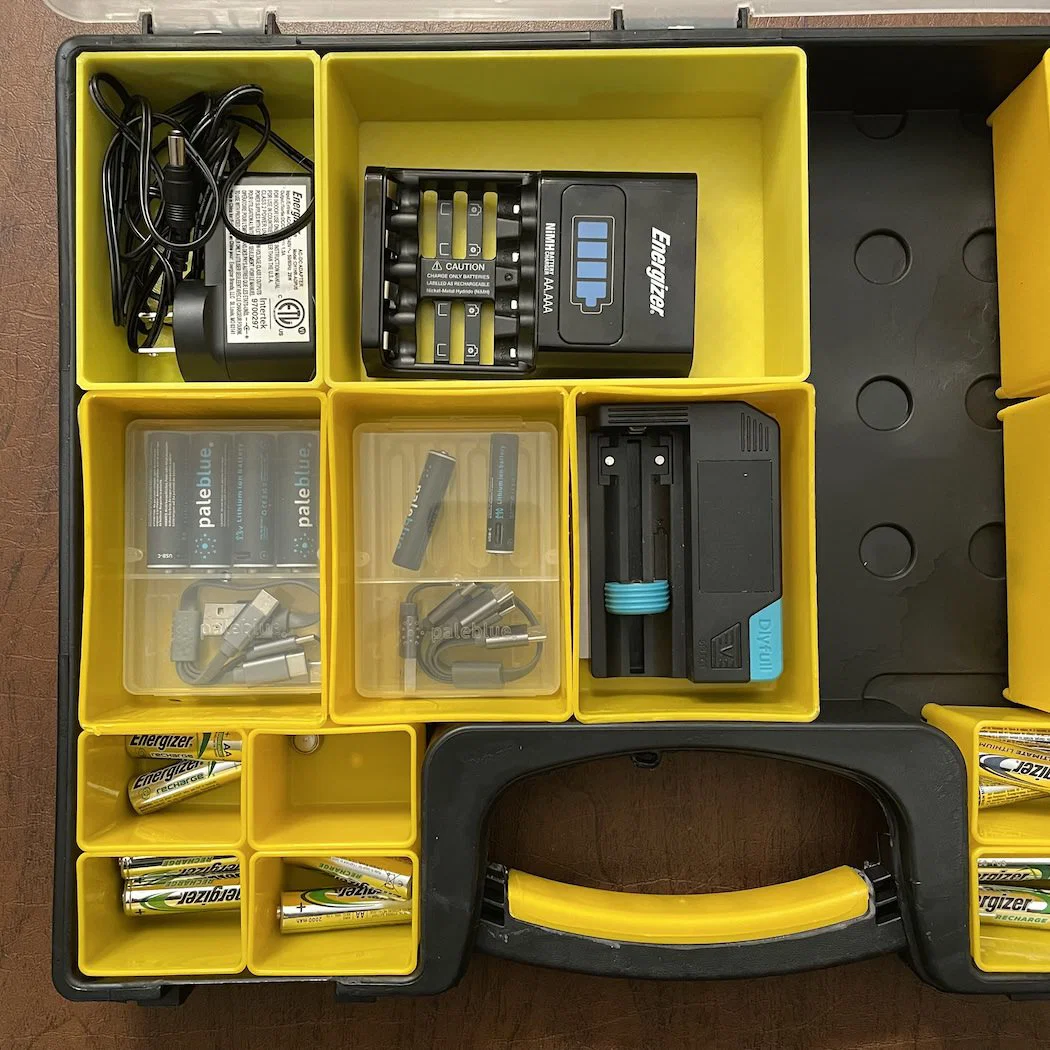

Ban đầu mình thiết kế ngăn XL để bỏ vừa cục sạc pin trong hộp. Sau đó mình nhận ra có thể tạo các size khác khá dễ bằng cách chỉnh kích thước chiều dài và chiều rộng.

Model này được tạo bằng FreeCAD 1.1 và được tham số hóa (parameterized) với VarSet. Mình có thể đăng kèm file FreeCAD, nếu có đủ/đáng quan tâm.

Xin lỗi nếu ngoài kia đã có thiết kế tương tự. Mình chưa kiểm tra.
