Phụ kiện in 3D Ductless Shen Squirt

Tác giả spearsjamese_1343569

Lượt tải: 0
Lượt thích: 0
Lượt coi: 41
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 7 file · 1,2 MB· 1,2 MB

File 7 1,2 MB

Shen_Bottom_VTX_Mount_w_Arm_Support_Version_2_1778208679.stlSTL · 654,5 KB
Shen_VTX_Brace_Top_1778208680.3mf3MF · 50,2 KB
Shen_Remote_ID_Bottom_Bracket_1778208681.3mf3MF · 172 KB
Shen_Camera_and_Remote_ID_Bracket_1778208682.3mf3MF · 78,3 KB
Shen_Remote_ID_Cover_1778208683.3mf3MF · 75,4 KB
Shen_Rear_SMA_Mount_1778208684.3mf3MF · 98,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #377839
Danh mục: DIY
Ngày đăng: 08/05/2026
Giấy phép: Giấy phép file số tiêu chuẩn

Mô tả

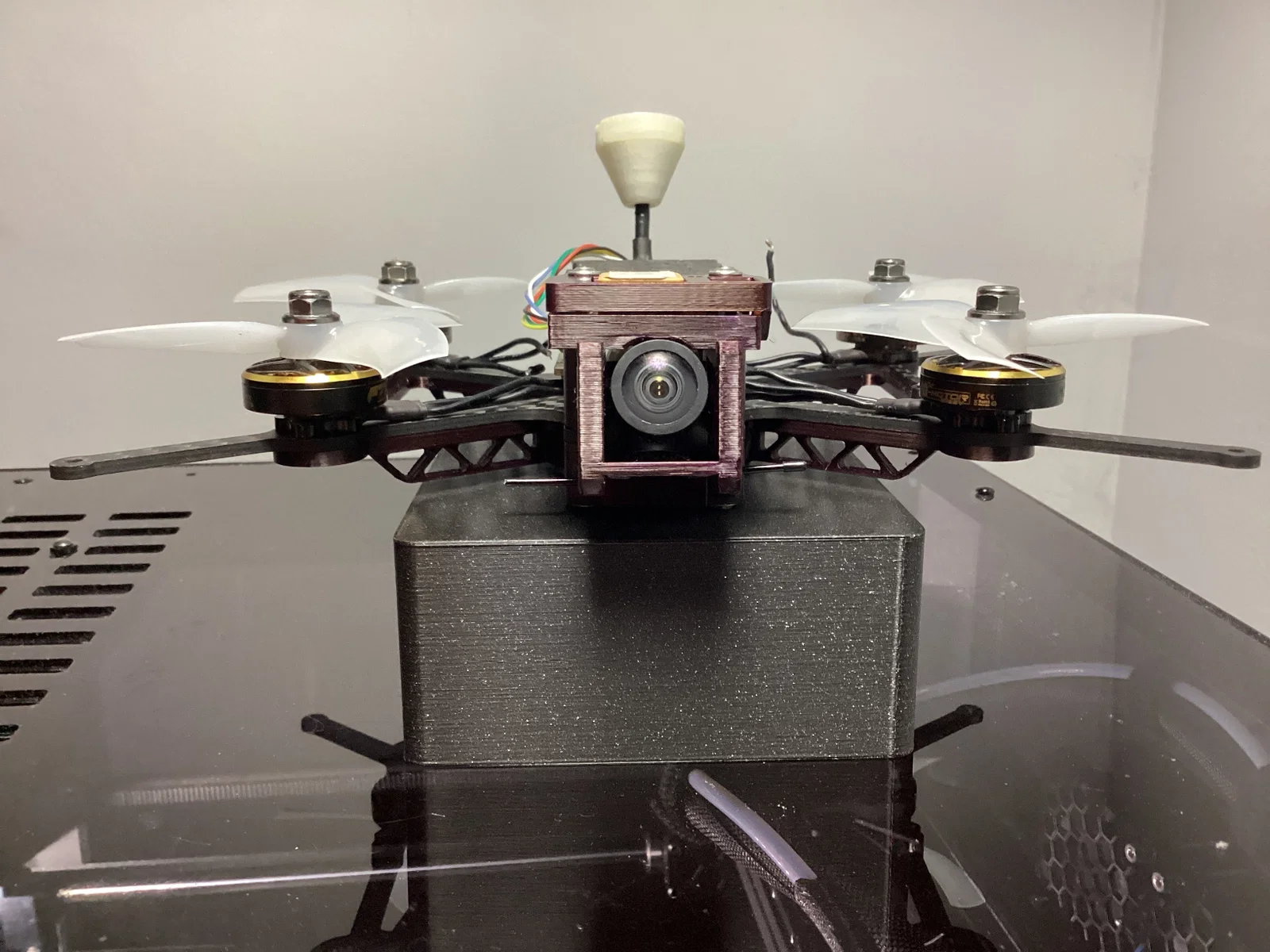

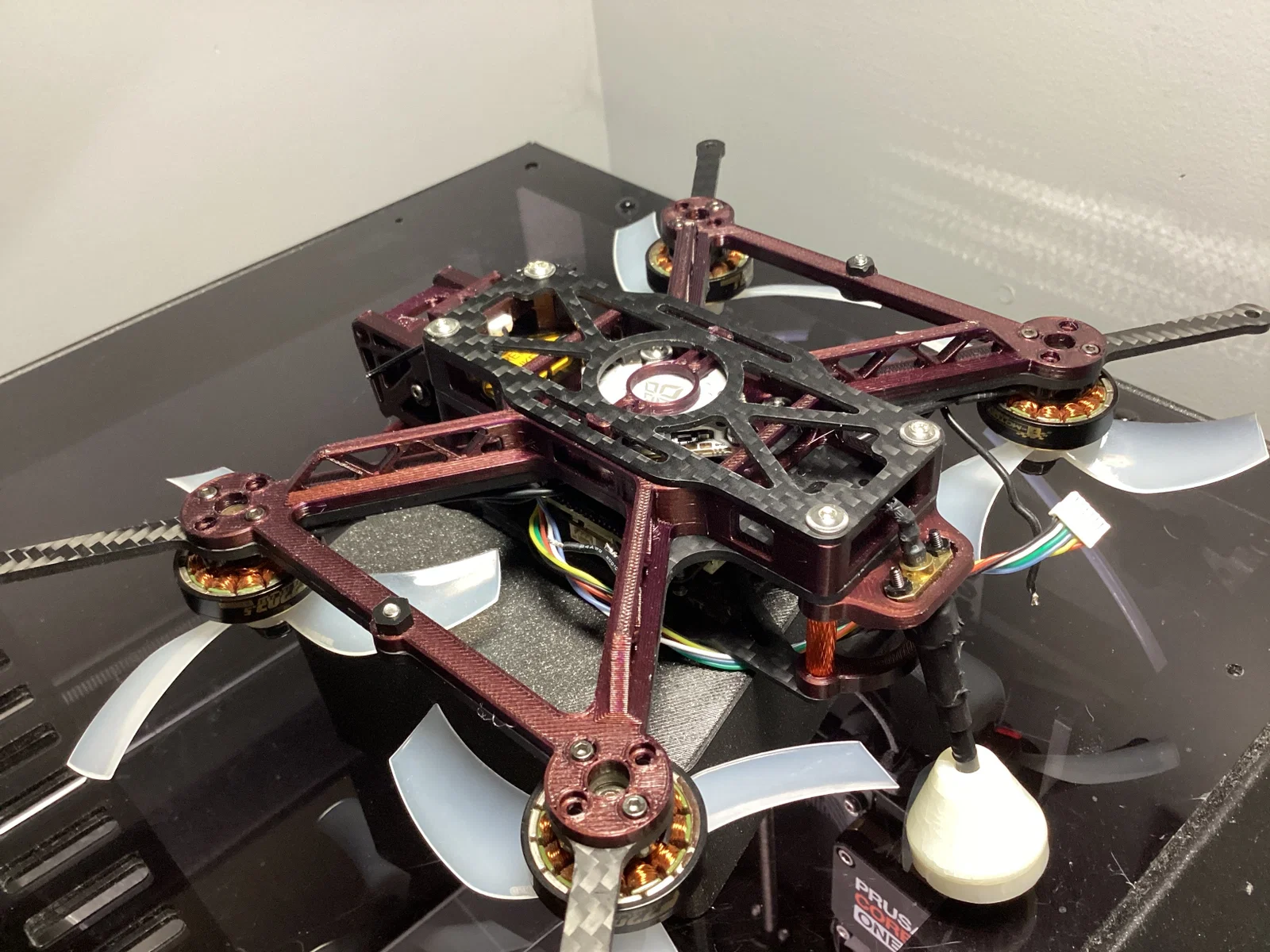

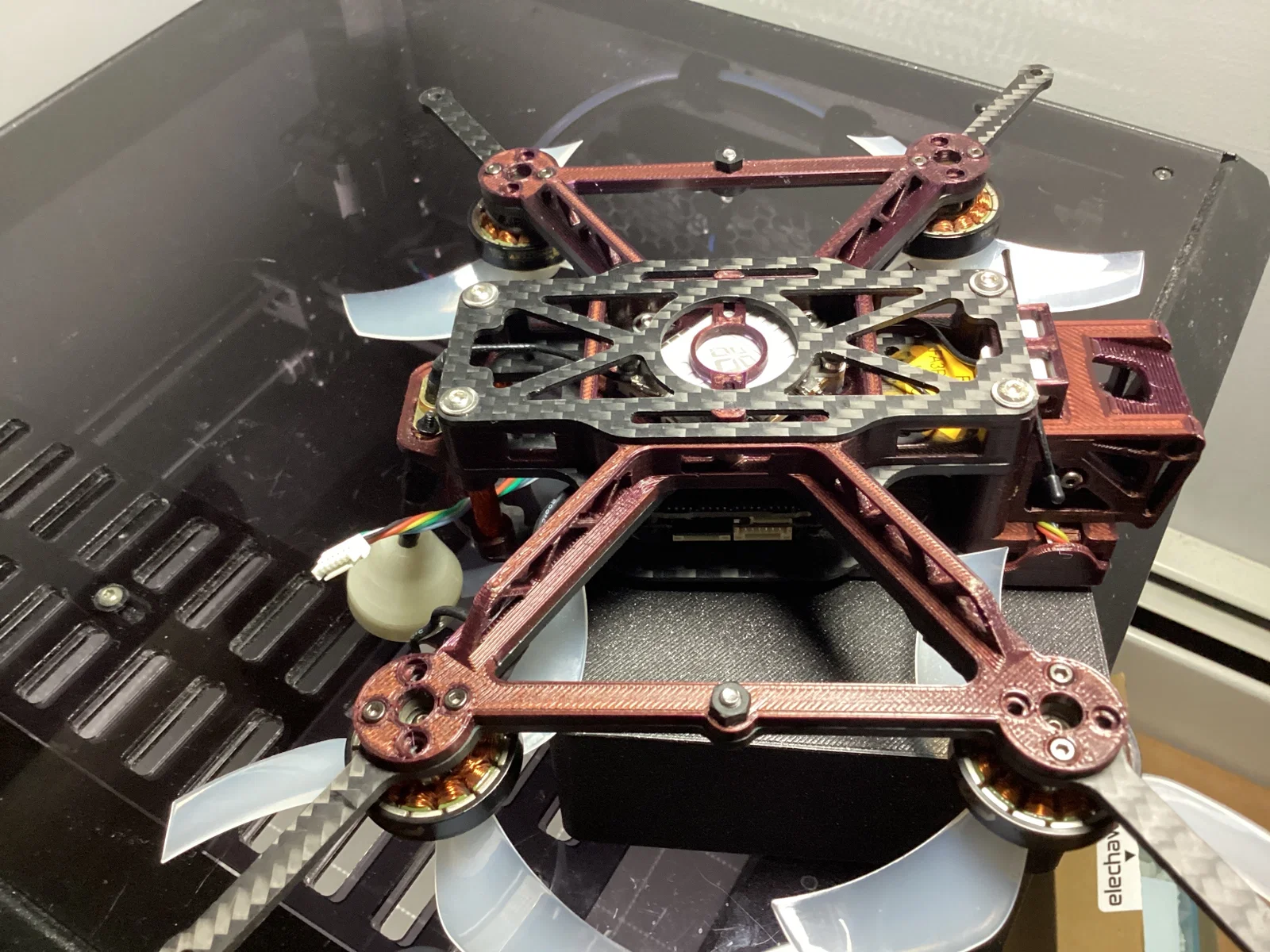

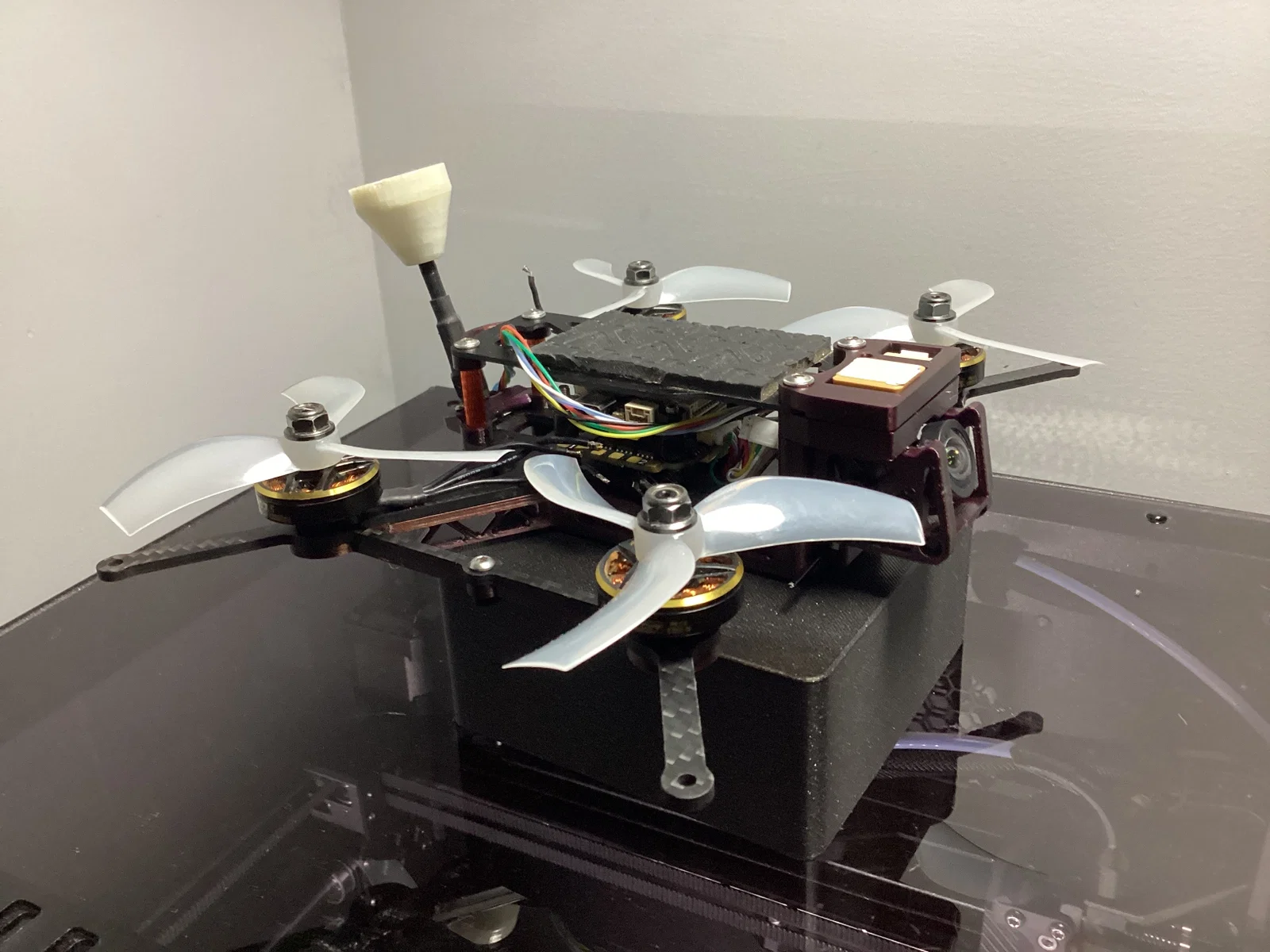

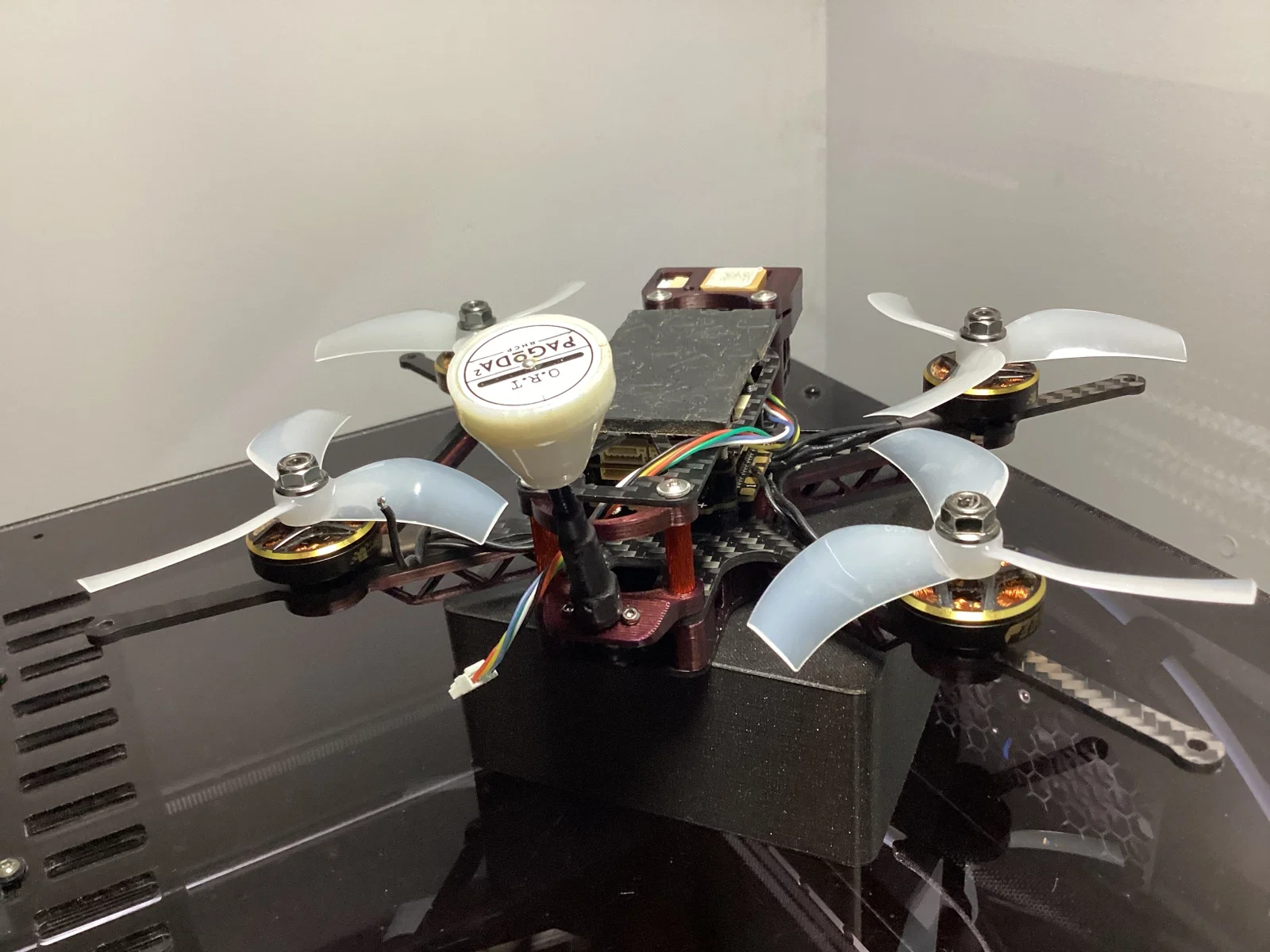

Cấu hình đang hiển thị hỗ trợ stack FC/ESC 30x30 và VTX/RC Link hybrid 20x20, kèm cả ngàm anten chữ T và ngàm SMA. Cấu hình này cũng dùng thêm một tấm top plate Shen thứ hai làm đáy để gắn VTX kiểu lật ngược (inverted) ở bên dưới. Nếu bạn đang có sẵn vài món đồ Squirt trong thùng linh kiện, bạn có thể ráp được.

Design Philosophy:

FPV 3.5 inch hỗ trợ stack FC / ESC 30x30.
Đặt VTX công suất cao và nặng vào đúng vị trí Center of Gravity tối ưu, nằm thấp trong frame để CG không bị quá cao hoặc quá dồn về phía sau khi gắn pin.
Có cách gắn module Lumenier Remote ID gọn gàng, vừa bảo vệ vừa có đường đi dây, đồng thời đặt nó tránh xa anten VTX để RF performance tốt hơn.
Tách đường đi dây để giảm RF interference. Tất cả dây được bố trí không chồng chéo, được bảo vệ khỏi lực kéo/căng, không chạm nhau, và tránh rủi ro năng lượng từ pin hoặc dây motor cảm nhiễu sang dây RC hay dây VTX.

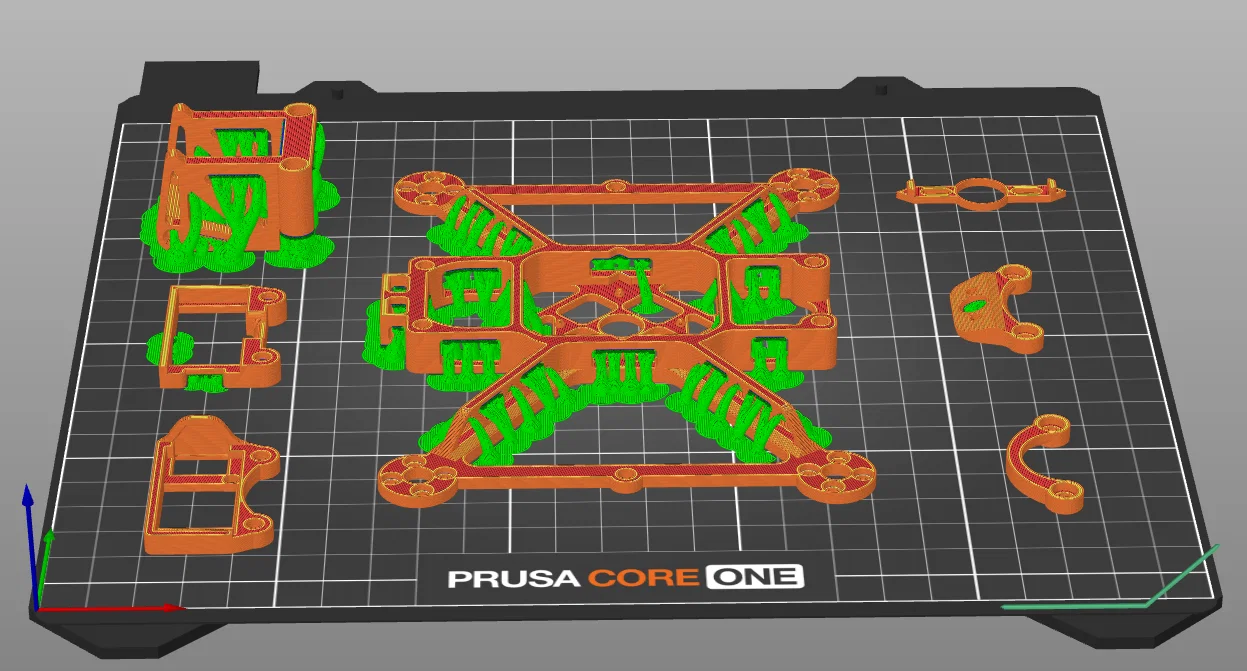

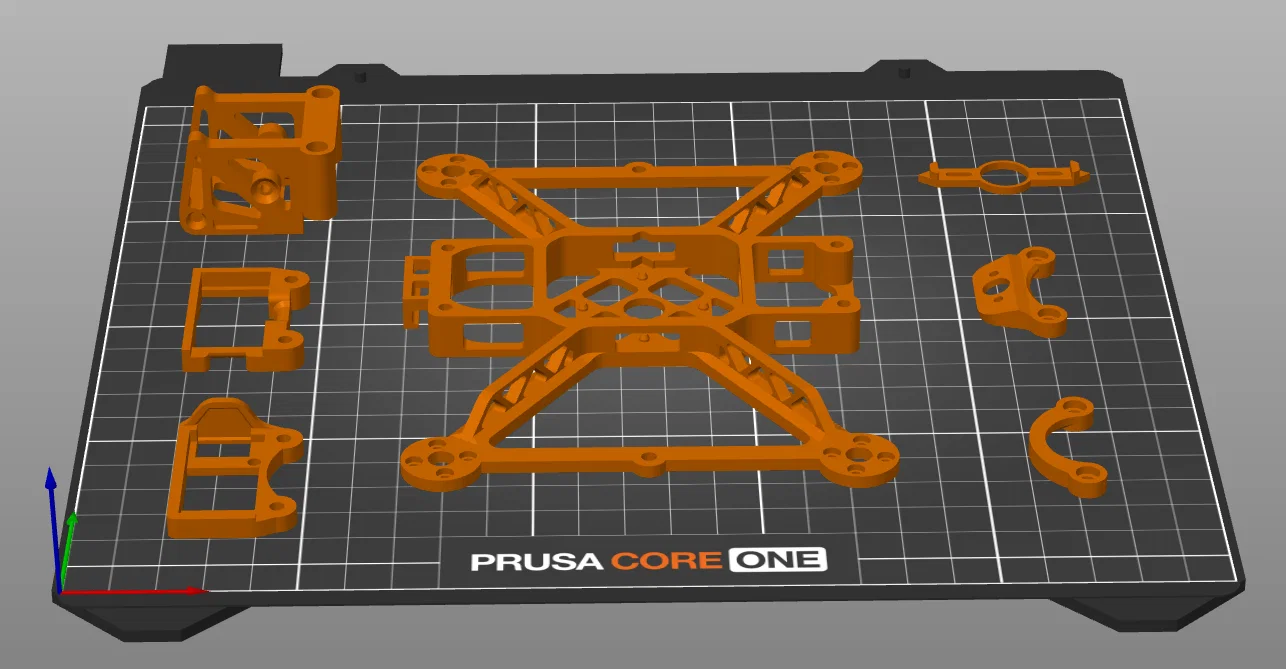

In các chi tiết đúng như thể hiện trên build plate.

Với PLA mình dùng 15% infill kèm organic supports. Mình dự tính bản in cuối sẽ làm bằng PC Blend.

Dùng standoff 20mm.

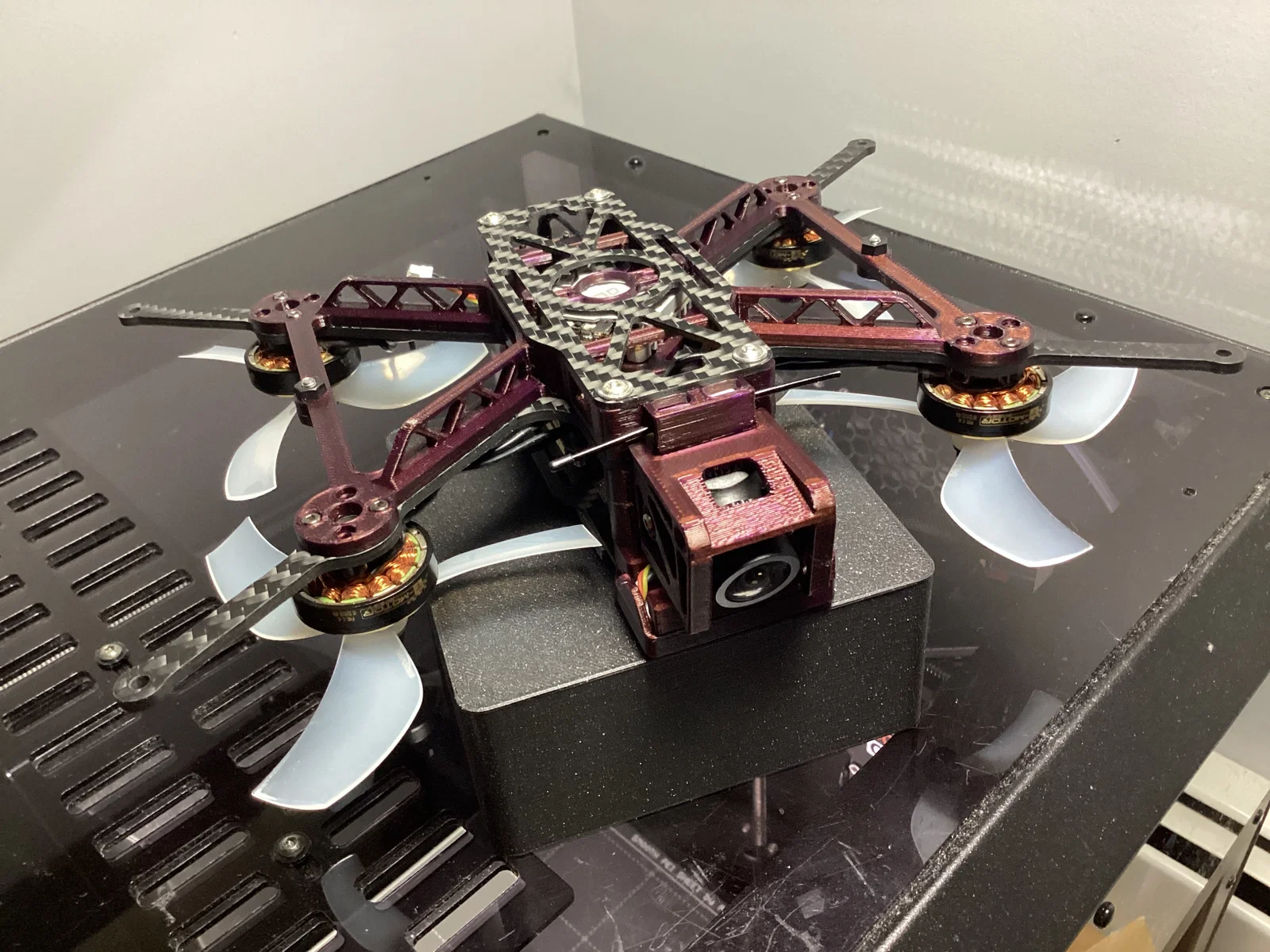

Lưu ý top plate cao hơn main plate 24mm do có gờ (rim) 2mm ở phía trên và các món gắn bên dưới: ngàm Camera và RID ở phía trước, cùng ngàm SMA và kẹp dây pin ở phía sau. Vì vậy sẽ cần dùng ốc M3 dài hơn.
