Vỏ van hơi (Steam valve housing) Jura Subito 630 Type 968

-- bản tiếng Anh vui lòng kéo xuống dưới --

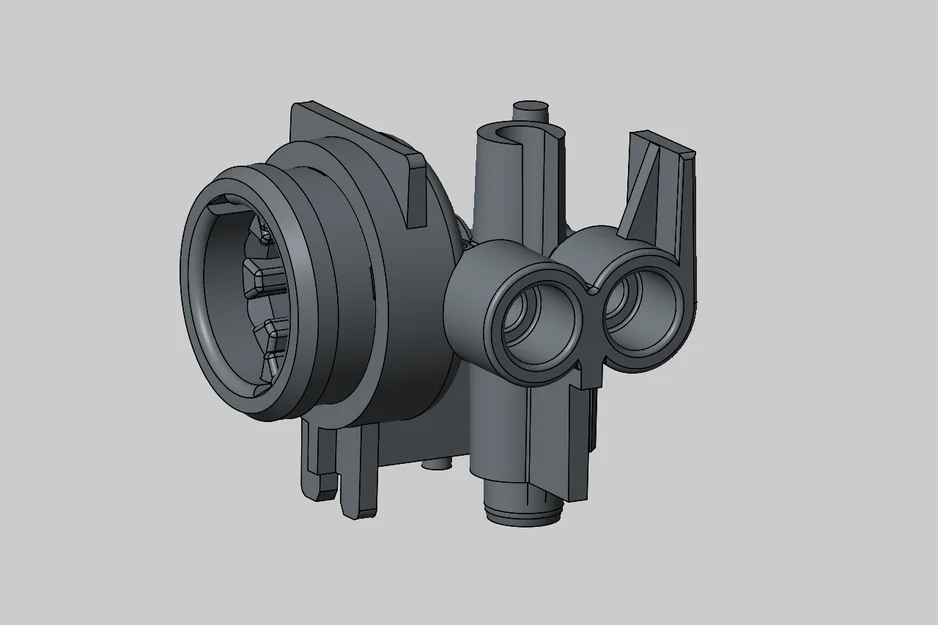

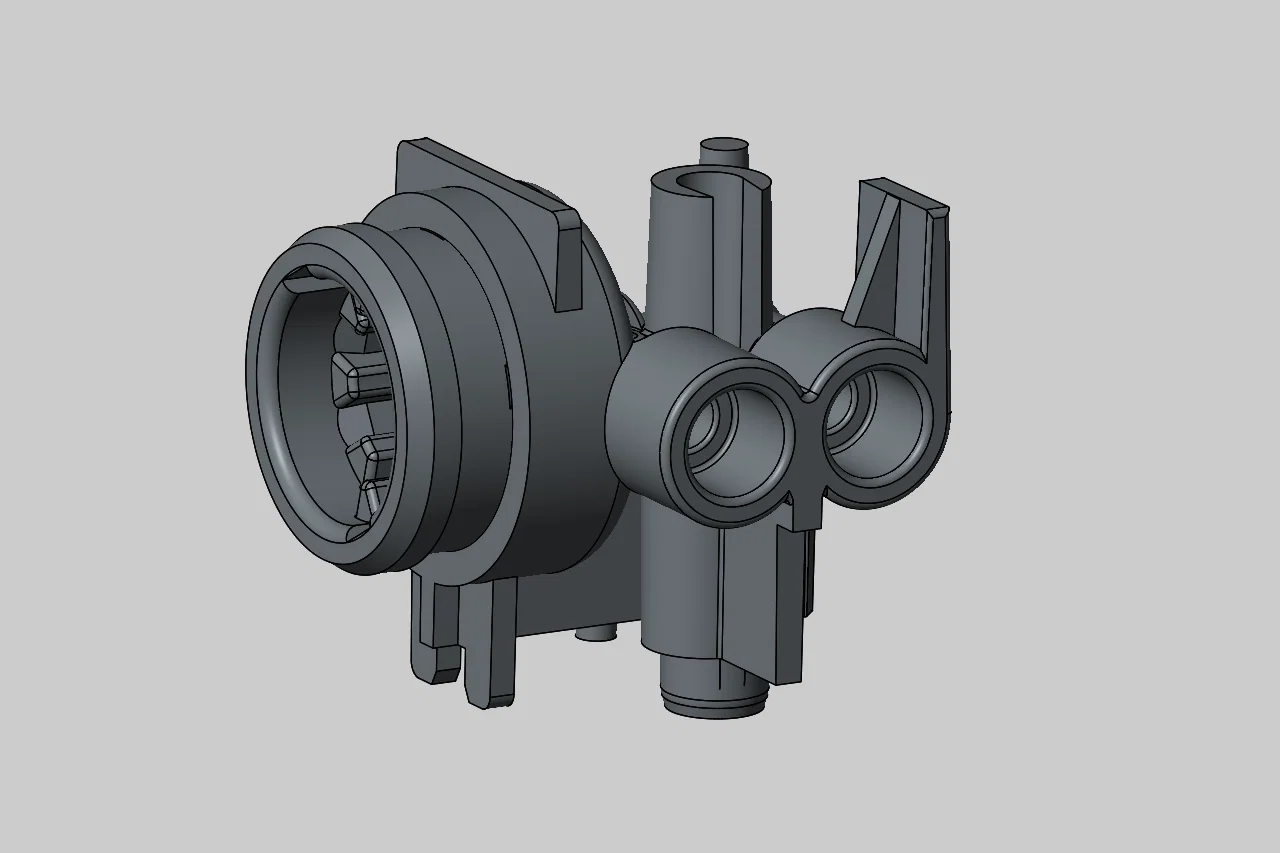

Một mẫu dựng lại (reverse-engineered) chi tiết của vỏ van hơi (steam valve housing) cho Jura Subito. Cái van này là một điểm yếu của dòng máy pha cà phê này (hoặc nhựa bị giòn/vỡ vụn, hoặc cặn vôi len vào phía dưới màng, làm van bị xì), mà phụ tùng thì nhiều năm nay đã không còn bán nữa. Mình chưa in thử, mà chỉ dựng sẵn 3D model để phòng trường hợp mình sửa cái vỏ zin không thành công.

Lưu ý: theo ý mình thì gần như không thể gia công/in được trên máy in FDM thông thường; cần in bằng SLS (lasersinter) hoặc đặt dịch vụ in SLS! Ngoài ra vật liệu phải dán keo được, an toàn thực phẩm (food-safe) và chịu được hơi nóng cũng như nước sôi!

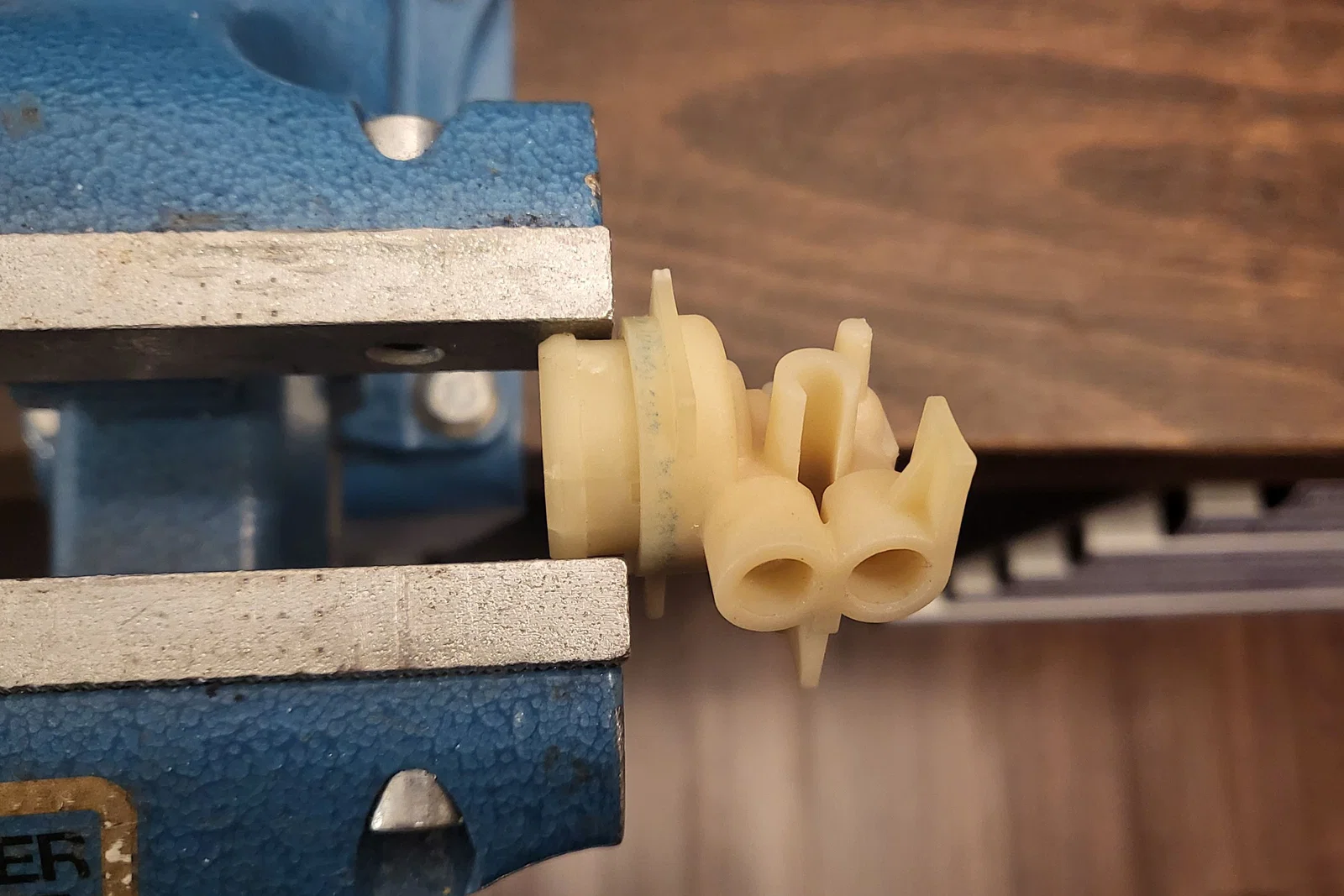

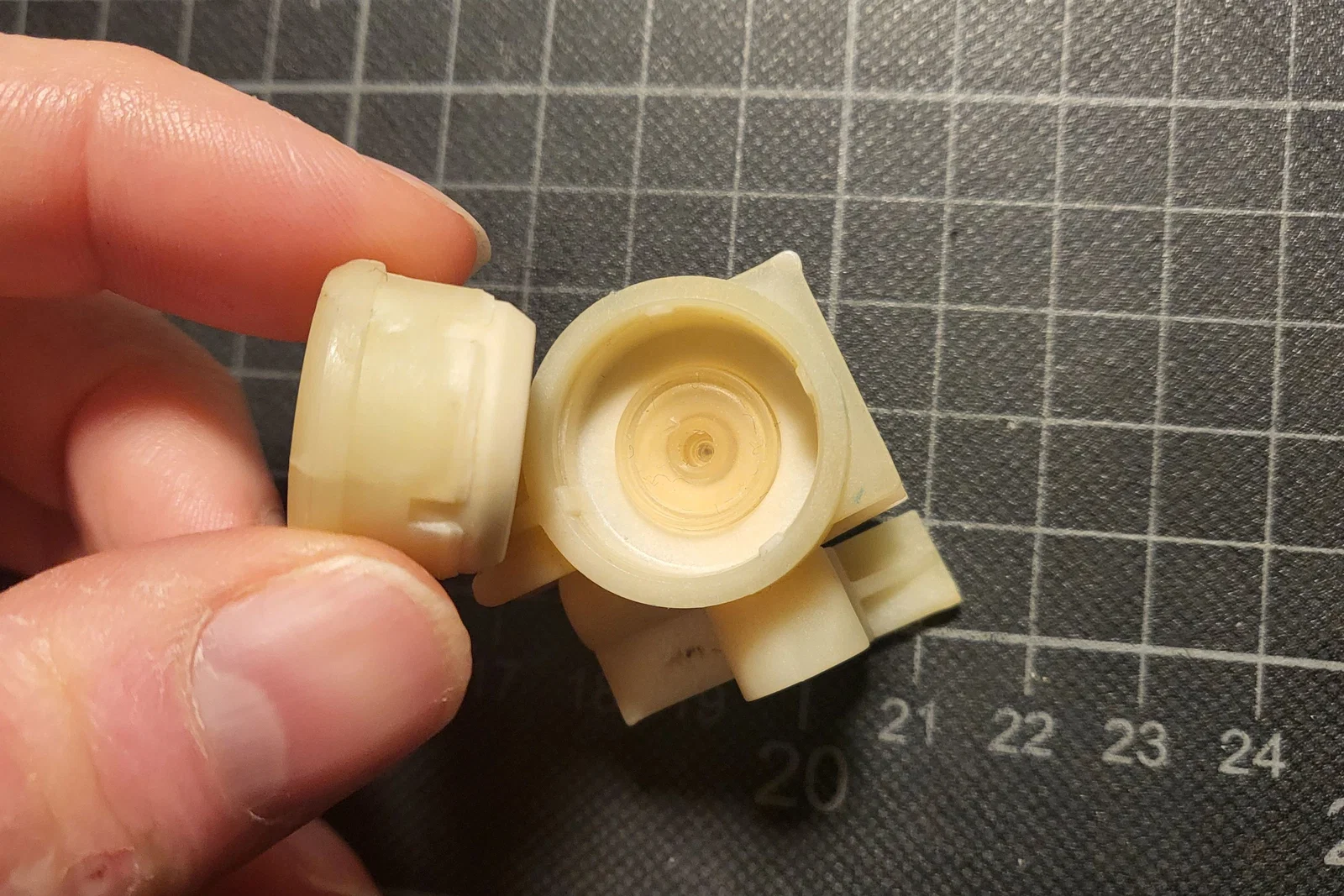

Để hoàn thiện cái vỏ, bạn sẽ cần lại cái van cũ. Trước hết tháo cần gạt van đang được cài (clip) bằng cách dùng tua vít nạy nhẹ 3 ngàm khóa, rồi rút phần chốt (pin element) ra. Lúc này bạn có thể phá mối dán bằng cách kẹp nắp van trong ê-tô (xem hình – siết nhẹ đến khi nghe “cạch”, nhả ra, xoay thêm chút, siết lại, v.v. cho tới khi lấy được nắp) rồi lấy màng van (diaphragm) ra.

Khi lắp lại, đặt màng vào trong vỏ. Sau đó quét một ít keo 502 (superglue) lên bậc nhỏ bên trong lỗ (bore) của vỏ, đặt nắp lên (các ngàm phải khớp đúng vào rãnh – nắp chỉ có một vị trí đúng) và ngay lập tức ép chặt lại(!) cho tới khi keo khô. Van chỉ kín khi được ép chặt trong lúc keo đang đóng rắn!

---

Một mẫu reverse-engineered chi tiết của vỏ van hơi (steam valve housing) cho Jura Subito. Cái van này là điểm yếu của máy (hoặc nhựa bị giòn, hoặc cặn vôi tích tụ phía sau màng làm van bị xì), và đã không còn hàng thay thế suốt nhiều năm. Mình chưa in thử; mình dựng 3D model này để phòng trường hợp sửa vỏ zin thất bại.

Xin lưu ý: theo mình thì bạn rất khó in được bằng máy FDM tiêu chuẩn; cần in bằng SLS! Ngoài ra vật liệu phải dán keo được, food-safe và chịu được hơi nóng lẫn nước sôi!

Để hoàn thiện phần vỏ, bạn cần lại cái van cũ. Trước tiên tháo cần gạt van được gắn bằng ngàm bằng cách dùng tua vít cạy nhẹ 3 lẫy khóa, rồi kéo phần chốt ra. Sau đó có thể tách mối keo bằng cách kẹp nắp van trong ê-tô (xem hình – kẹp nhẹ đến khi nghe “cạch”, nhả, xoay thêm một chút, kẹp lại, v.v. cho đến khi tháo được nắp) rồi lấy màng van ra.

Khi lắp, đặt màng vào vỏ. Tiếp theo bôi một lượng nhỏ keo 502 (superglue) lên bậc nhỏ trong lỗ của vỏ, đặt nắp lên (canh các ngàm vào đúng rãnh – nắp chỉ có một vị trí đúng) và ép chặt ngay(!) đến khi keo khô. Van chỉ kín đúng cách nếu được ép chặt trong lúc keo đang đóng rắn!
