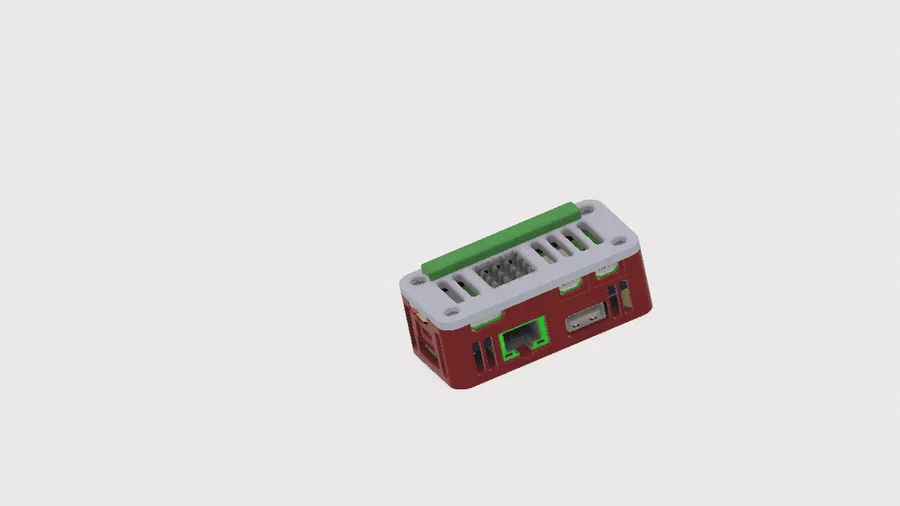

Vỏ Raspberry Pi Zero 2W cho Waveshare Ethernet/USB Hub HAT (20416) – Thoáng khí

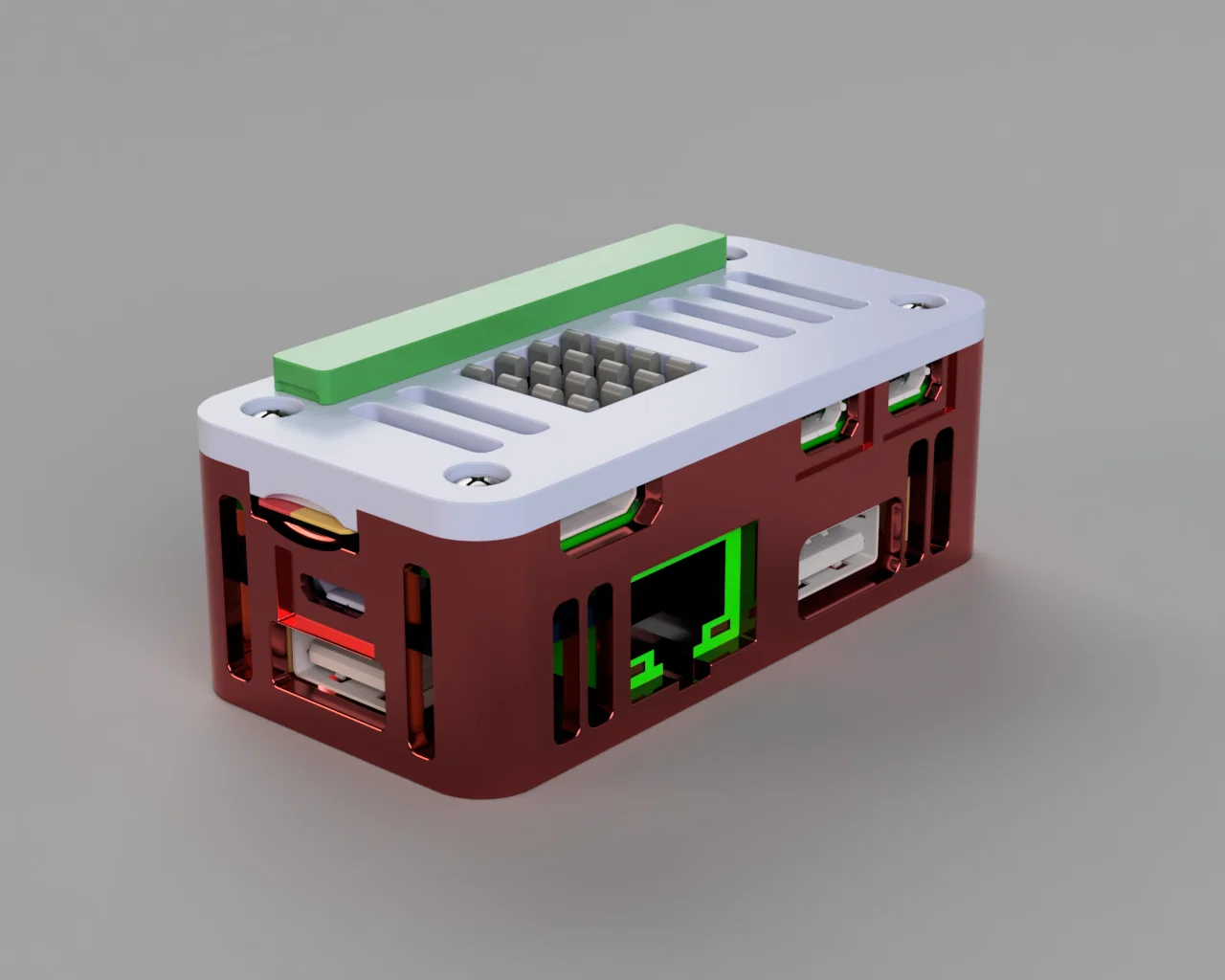

Vỏ enclosure tùy chỉnh này được thiết kế cho Raspberry Pi Zero 2W khi lắp chung với Waveshare Ethernet / USB Hub HAT (mẫu 20416). Vỏ cho độ khớp chính xác, bắt cố định chắc chắn và hoạt động ổn định trong một form factor nhỏ gọn.

Phần case sử dụng 4 con ốc Waveshare đi kèm và 8 trụ standoff để bắt cụm từ phía đáy. Nắp được cố định bằng 4 con ốc M2.5 × 8 mm bổ sung (không kèm), tạo lực ép vừa đủ lên các pogo pins để giữ Raspberry Pi kết nối chắc với HAT.

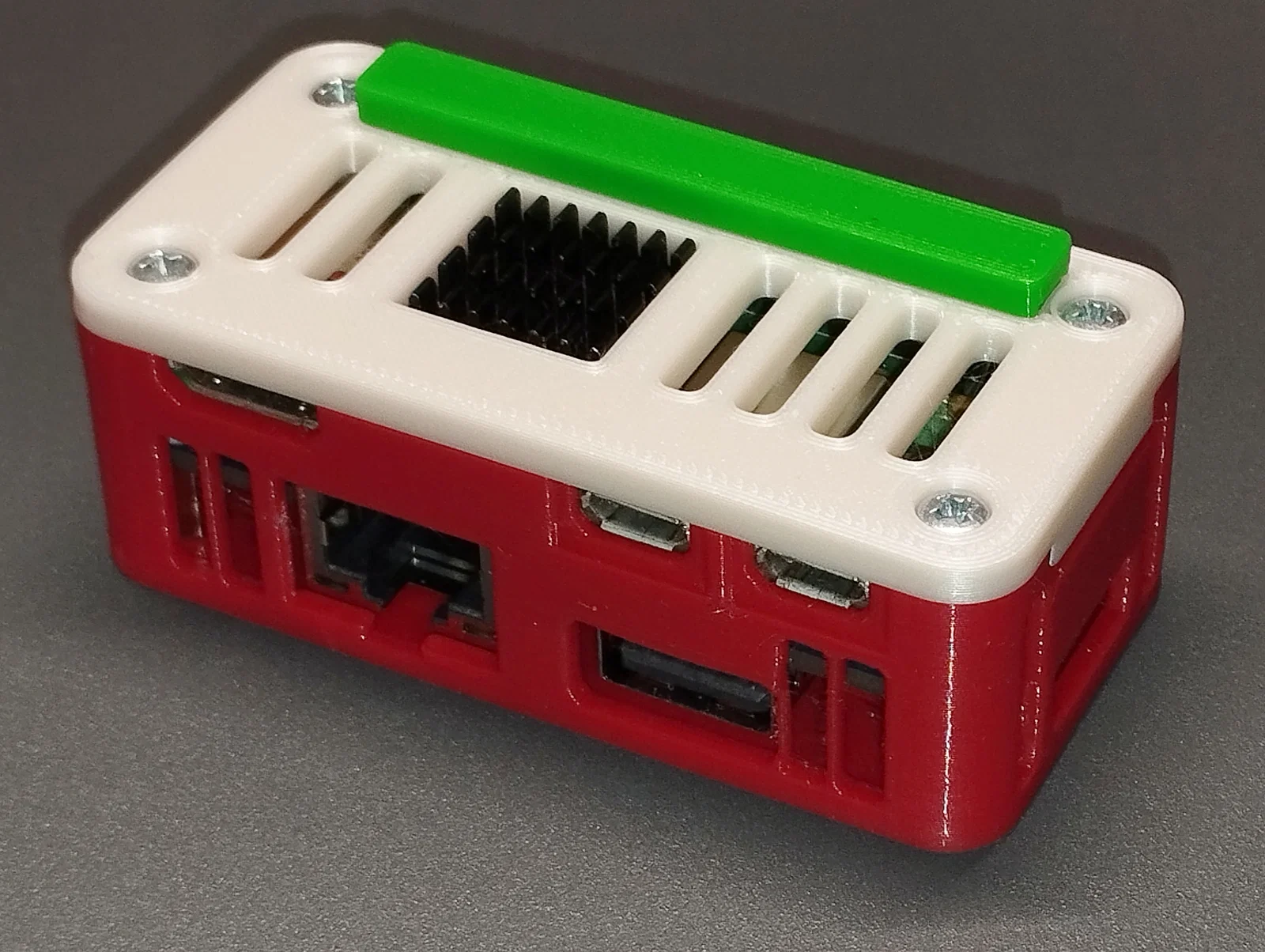

Nắp được chừa không gian để lắp heatsink thụ động 14×14 mm trên CPU, giúp cải thiện hiệu năng tản nhiệt mà không cần chỉnh sửa vỏ.

Tất cả cổng và giao tiếp quan trọng đều được chừa hở hoàn toàn để dễ thao tác, gồm Ethernet, USB, nguồn, khe thẻ microSD, đầu nối ribbon cable (CSI/DSI) và chân GPIO. Nhờ vậy vỏ phù hợp cho cả hệ thống chạy cố định lẫn nhu cầu dev/test.

Nhiều khe thoáng giúp tăng lưu thông gió và hỗ trợ giữ nhiệt độ vận hành ổn định khi chạy liên tục.

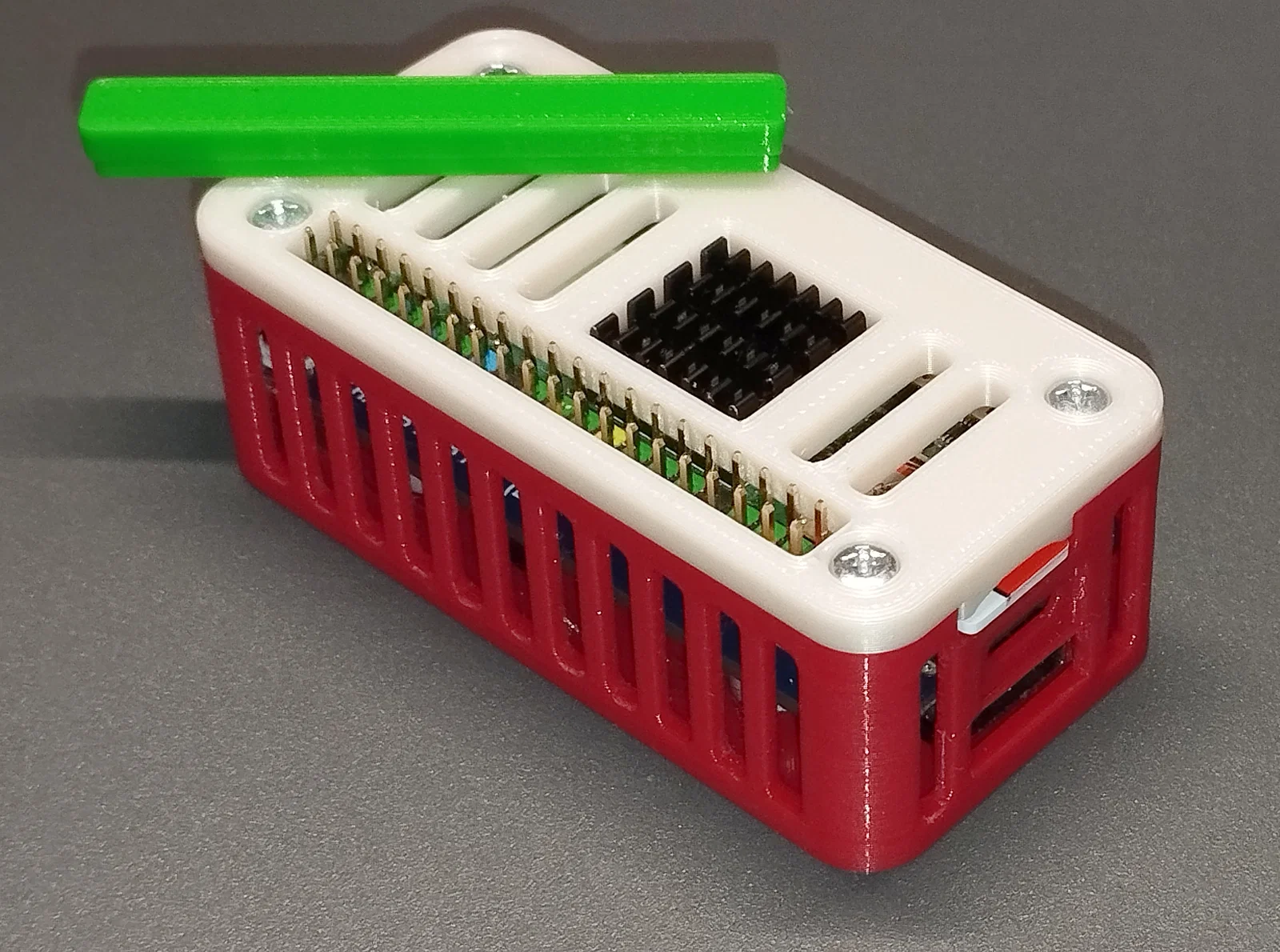

Có kèm tùy chọn nắp chụp che chân GPIO cho các bộ lắp header, giúp bảo vệ tốt hơn và nhìn gọn gàng hơn. Thiết kế theo kiểu ép ma sát (tight friction fit); tùy dung sai khi in, có thể cần scale nhẹ trong slicer để đạt độ khít tối ưu.

Key Features:

• Thiết kế cho Raspberry Pi Zero 2W + Waveshare Ethernet/USB Hub HAT (20416)

• Hỗ trợ heatsink CPU thụ động 14×14 mm

• Lắp chắc chắn với ốc HAT đi kèm + thêm 4× ốc nắp M2.5 × 8 mm

• Truy cập đầy đủ mọi cổng và giao tiếp (Ethernet, USB, nguồn, microSD, ribbon connector, GPIO)

• Thiết kế thoáng khí để tản nhiệt tốt hơn

• Có kèm nắp che GPIO tùy chọn

• Vỏ nhỏ gọn, gọn gàng cho các dự án networking hoặc embedded
