Core One L Top Cover - MMU3 (Nắp trên Top Hat)

Đây là bản remix của mình từ Prusa CORE One MMU3 Community version của Prusa Guy mà mình dự định dùng chung với MMU3 / MMU2S 5 Spools auto rewinder adapter for (un)original Prusa drybox / Repbox from của Sanka, cũng như TPdesigns Core One MMU3 community version - rewind spool remix. Mình không có kế hoạch làm bài hướng dẫn/how-to về cách lắp. Chỉ muốn chia sẻ cho cộng đồng để bạn tùy biến theo ý mình, và nó có thể dùng với bản MMU3 của Prusa Guy hoặc bản MMU3 của Sanka/TPdesigns.

Tất cả lỗ trên top hat được thiết kế cho vít M3 self tapping. Nếu bạn cần, mình cũng có thể chỉnh/sửa để dùng heat set inserts.

Kế hoạch dùng mấy món ở trên chỉ là tạm thời. Mình cần cái gì đó để xài với MMU3 trong thời gian chờ.

Nếu bạn muốn chỉnh sửa gì thì nhắn mình, mình sẽ xem thử có làm được không.

UPDATES: ĐÃ GỘP LẠI UPDATE ĐỂ TẬP TRUNG VÀO TÍNH NĂNG HIỆN TẠI VÀ CÁC BẢN CẬP NHẬT

-CÁC LỖ GỐC CHO BẢN ORIGINAL COMMUNITY VẪN CÓ TRONG MODEL NÀY, DÀNH CHO AI MUỐN DÙNG CÁC ĐIỂM GẮN (MOUNTING POINTS) CỦA BẢN BUFFER ĐÓ

-MMU3 LẮP VỪA, KHÔNG GẶP VẤN ĐỀ. MÌNH DÙNG VÍT M3 14MM WOOD SCREW/SELF TAP SCREWS

-20X20 RAILS BẢN GỐC KHÔNG HỢP VỚI MẤY CON NUT MÌNH ORDERED. MODEL ĐÃ ĐƯỢC CẬP NHẬT ĐỂ DÙNG ĐƯỢC VỚI LOẠI NUT TRONG LINK.

4/14/2026 ĐÃ THÊM CÁC MỤC SAU:

-CHỈNH SỬA PTFE GUIDE TỪ SANKA/TPdesigns; KHOẢNG HỞ LỖ QUÁ CHẶT VỚI VÍT M3 SH CỦA MÌNH

-CHỈNH SỬA REWIND SPOOL HOLDER TỪ SANKA/TPdesigns VÌ CÙNG LÝ DO NHƯ TRÊN

CẢ HAI FILE CŨNG ĐÃ ĐƯỢC THÊM VÀO PHẦN FILES

4/17/2026 UPDATE MỚI NHẤT:

-ĐÃ BỎ PC4-10 GỐC MÌNH THÊM VÀO MODEL VÀ DỜI NÓ VỀ GẦN GIỮA/PHÍA SAU HƠN Ở PLATFORM C CỦA TOP HAT. VỊ TRÍ CŨ ĐANG GÂY VẤN ĐỀ CHO MMU3. MÌNH PHẢI IN LẠI NGUYÊN BỘ BẢN CẬP NHẬT VÌ MÌNH ĐÃ DÁN KEO DÍNH HẾT MỌI THỨ TRÊN TOP HAT, NHƯNG CÓ THỂ XÁC NHẬN VỊ TRÍ MỚI HOẠT ĐỘNG OK VÌ MÌNH ĐÃ KHOAN LỖ TRÊN BẢN CŨ VÀ ĐANG CHẠY KHÔNG LỖI. MỘT ĐOẠN PTFE 800MM LIỀN MỘT KHÚC ĐƯỢC DÙNG ĐỂ NỐI TỪ MMU3 TỚI NEXTRUDER.

NẾU BẠN MUỐN BẮT ĐẦU IN NHƯNG LO VÌ CHƯA RÕ, BẠN CÓ THỂ IN TẤT CẢ TRỪ PLATFORM C, RỒI CHỜ MÌNH TEST PLATFORM BẢN IN MỚI VỚI PRINT 1 VẬT LIỆU VÀ MULTI-MATERIAL/COLOR.

DƯỚI ĐÂY LÀ TẤT CẢ NHỮNG PHẦN ĐANG HOẠT ĐỘNG TỐT (ĐÃ IN XONG)

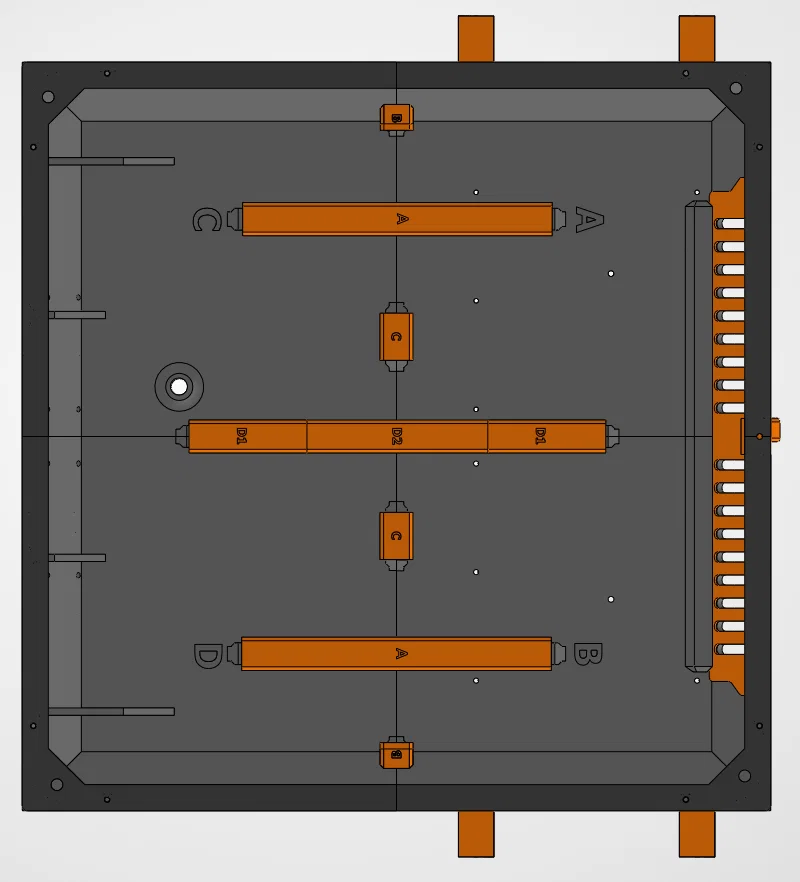

-MẶT A, B, C, VÀ D CỦA TOP HAT PLATFORM; MẶT C ĐÃ ĐƯỢC TEST VÀ XÁC NHẬN GIỜ CHẠY OK VỚI ỐNG PTFE DÀI 800MM (4/19/2026).

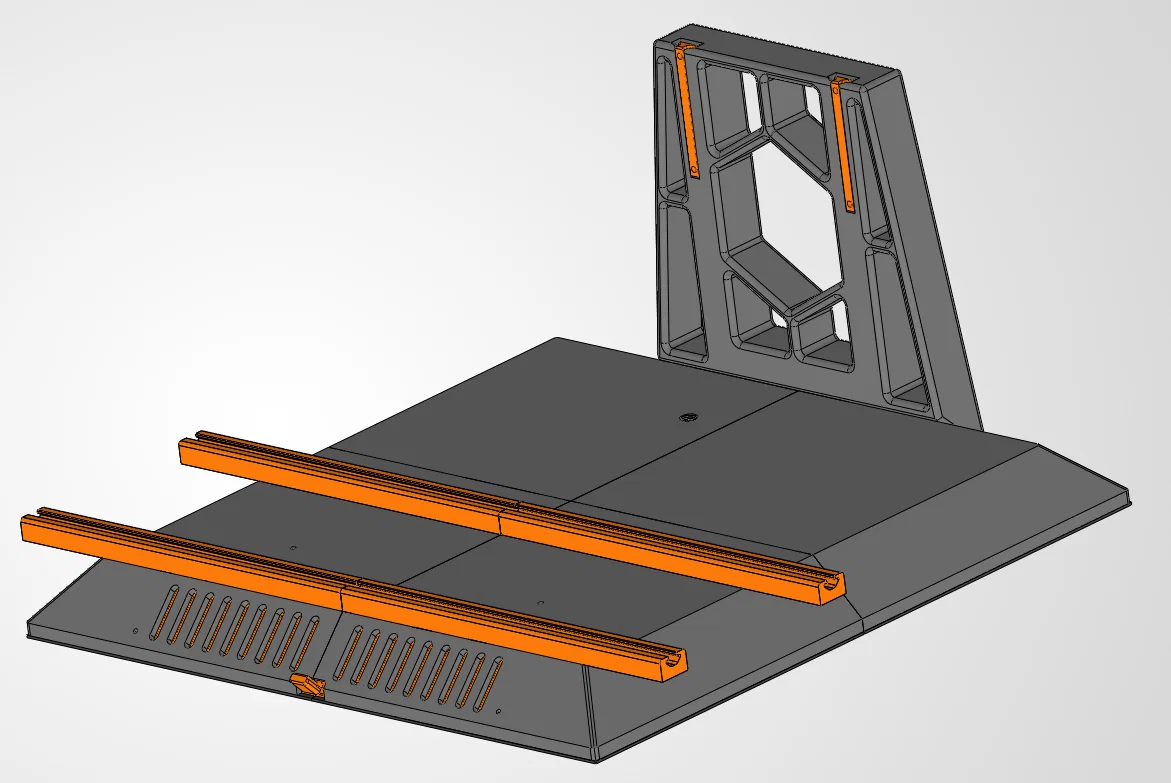

-20X20 PRINTABLE RAILS

-MODIFIED REWIND (BUFFER) HOLDER

-MODIFIED PTFE GUIDE TO MMU3

-VENT VÀ VENT CONNECTOR

-MMU3 MOUNT

-MMU3 MOUNT LOCK

-D2 LOCK

-D1 LOCK

-A LOCK

UPDATE: ĐÃ THÊM VENT COVER TÙY CHỌN CÓ LEVER (CHƯA TEST)

-UPDATE: 5/2/2026 ĐÃ THÊM BẢN PLATFORM TÙY CHỌN VỚI KHE HỞ MỞ Ở PHÍA SAU CỦA PLATFORM C VÀ D, CHO AI MUỐN DÙNG BẢN ORIGINAL COMMUNITY VERSION CHO MMU3

ĐỂ LẮP FULL (BAO GỒM MMU3) MÌNH LÀM THEO CORE ONE L ASSEMBLY GUIDE (CHỈ PHẦN LẮP CỤM MMU3 VÀ CÁC THÀNH PHẦN NEXTRUDER ĐƯỢC UPGRADE). CÒN 20X20 RAILS THÌ MÌNH CƠ BẢN LÀ THEO GUIDE CỦA TPdesign VÀ SANKA. Riêng platform thì khá giống community version nhưng có chỉnh một số chỗ. Cứ hỏi thoải mái hoặc gửi yêu cầu.

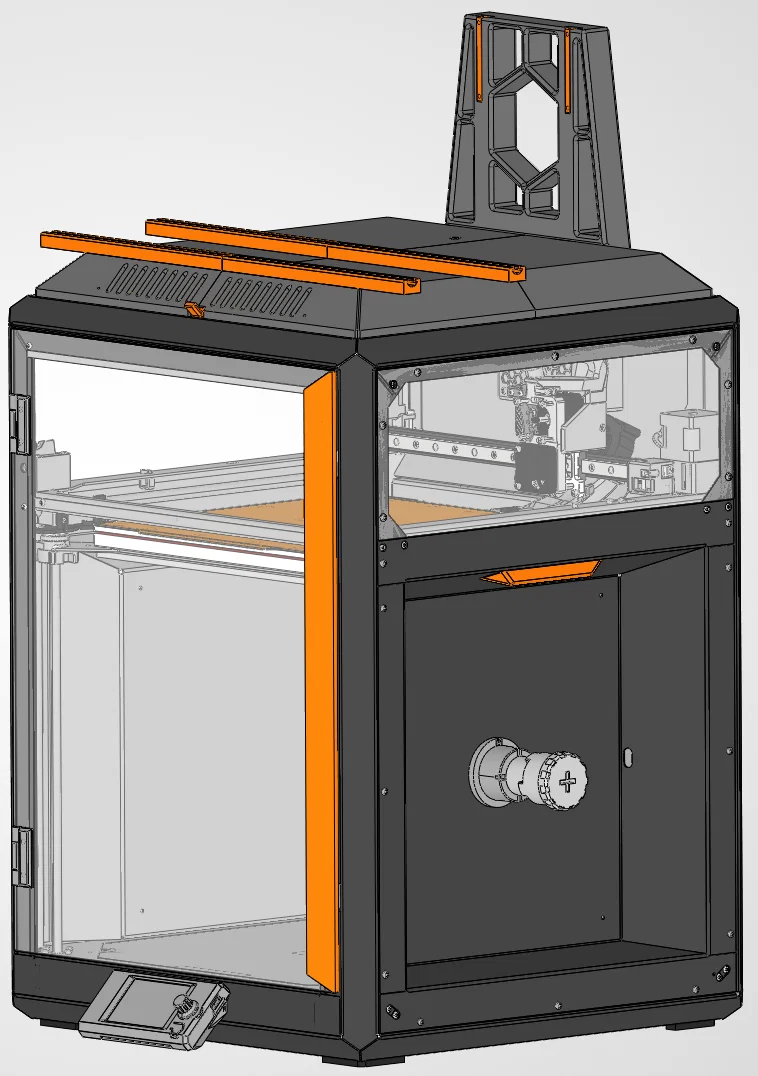

MÌNH CŨNG ĐÃ THÊM MỘT VÀI ẢNH Ở TAB "MAKES AND COMMENTS" ĐỂ MINH HỌA NÓ SẼ TRÔNG NHƯ THẾ NÀO KHI MÌNH IN LẠI MODEL VÀ LẮP RÁP HOÀN CHỈNH

LOCATION

HARDWARE

QTY

MMU3 MOUNT TO TOP HAT

M3-14

8

VENT CONNECTOR

M3-4 OR 5

1

MMU3 TO NEXTRUDER

800MM PTFE TUBE

1

PTFE GUIDES AND PLATFORM "C"

PC4-10

6

TO PERMANENTLY ADHERE THE "A"-"D"
LOCKS AND SEAL SEAMS OF PLATFORM

GLUE

1

TO SCREW RAILS TO PLATFORM

M3-10

12

PTFE GUIDES AND REWIND HOLDER

M3-12

22

Chúc mọi người in vui vẻ!
