UpSpool – Bộ kit spool Prusament mới (New Prusament Spool Kit)

Các cívky (spool) Prusament đời mới dùng một cơ chế khóa khá hay, dựa trên kết nối snap-fit đơn giản.

Mở ra có thể hơi khó, nhưng có Opener thì tháo ra dễ hơn nhiều.

Khi đã mở được spool rồi thì bỏ luôn cơ chế khóa zin này uổng lắm.

Đó cũng là ý tưởng đứng sau các model này: tụi nó cho bạn một “nền” để làm dự án riêng, đồng thời vẫn giữ cho cơ chế liên kết gốc của spool tiếp tục dùng được.

Bạn có thể dựa trên các part này để dựng tiếp, chỉnh sửa, và dễ dàng gắn thiết kế của bạn vào phần center hoặc side của spool Prusament mới.

Các cívky Prusament mới sử dụng cơ chế liên kết thú vị dựa trên khóa snap-fit đơn giản.

Tháo ra có thể hơi khó hơn, nhưng Opener sẽ hỗ trợ.

Khi đã mở được cívky, sẽ rất tiếc nếu không tiếp tục tận dụng khóa gốc.

Chính vì vậy các model này ra đời: chúng cung cấp nền tảng cho các chỉnh sửa và sáng tạo tiếp theo, đồng thời vẫn giữ khả năng dùng cơ chế liên kết gốc của spool.

Trên các chi tiết này bạn có thể phát triển model riêng, chỉnh sửa và dễ dàng kết nối với phần giữa hoặc bočnice (side) của spool Prusament mới.

UpSpool – Prusament Spool Kit / UpSpool – sada pro cívky Prusament

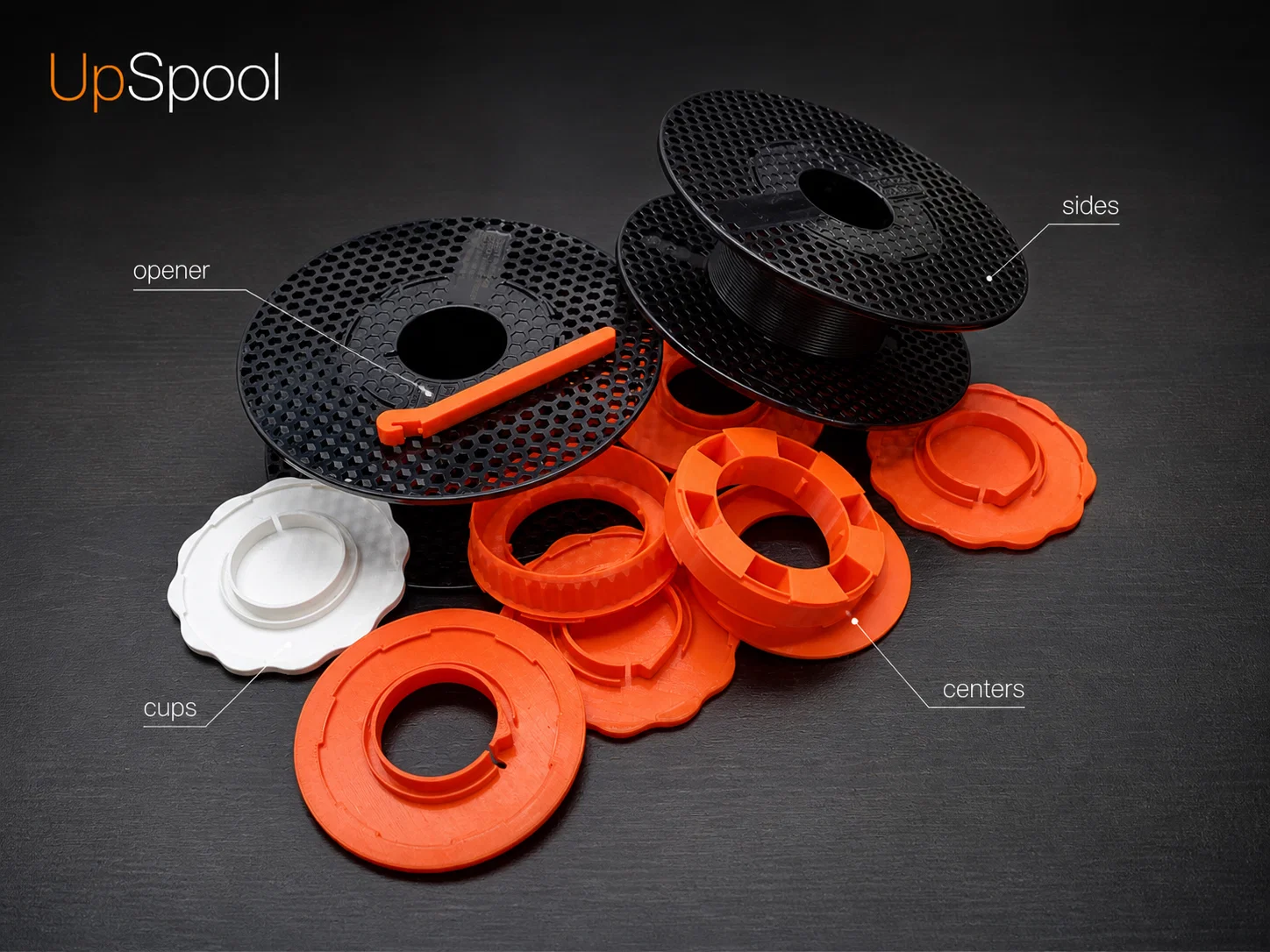

UpSpool là một bộ sưu tập modular các chi tiết in được, dùng để tháo rời và tái sử dụng các spool Prusament đời mới.

Bộ này gồm có Opener, các spool center thay thế, các phần side, cap, tube insert và các file nguồn parametric để chỉnh sửa thêm.

Ý tưởng chính rất đơn giản: tái dùng các mặt bên (spool sides) hoặc một phần của spool gốc, rồi kết hợp với các insert in 3D để tạo ra vật dụng mới như cuộn dây (cable reel), hộp chứa, adapter hoặc các dự án custom dựa trên spool.

UpSpool là bộ modular gồm các chi tiết có thể in để tháo rời và tái sử dụng các spool Prusament đời mới.

Bộ gồm dụng cụ mở spool, các center thay thế, bočnice (side), nắp, các insert cho ống và file nguồn parametric để chỉnh sửa thêm.

Nguyên lý chính rất đơn giản: tái dùng bočnice gốc hoặc các phần của spool, rồi bổ sung chi tiết in để có ứng dụng thực tế mới, ví dụ như cuộn dây, hộp chứa, adapter hoặc nền tảng cho dự án riêng.

Included models / Obsažené modely

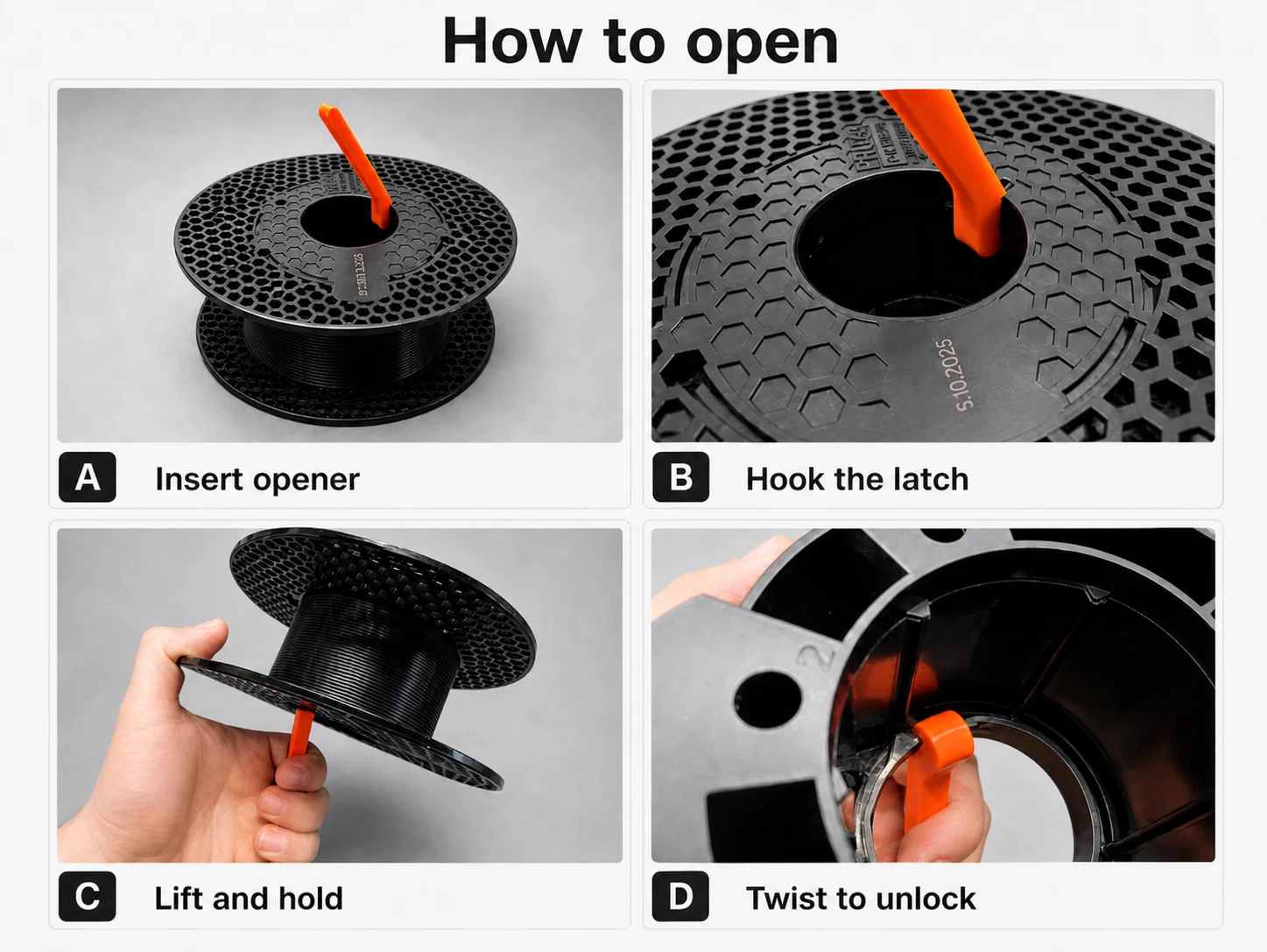

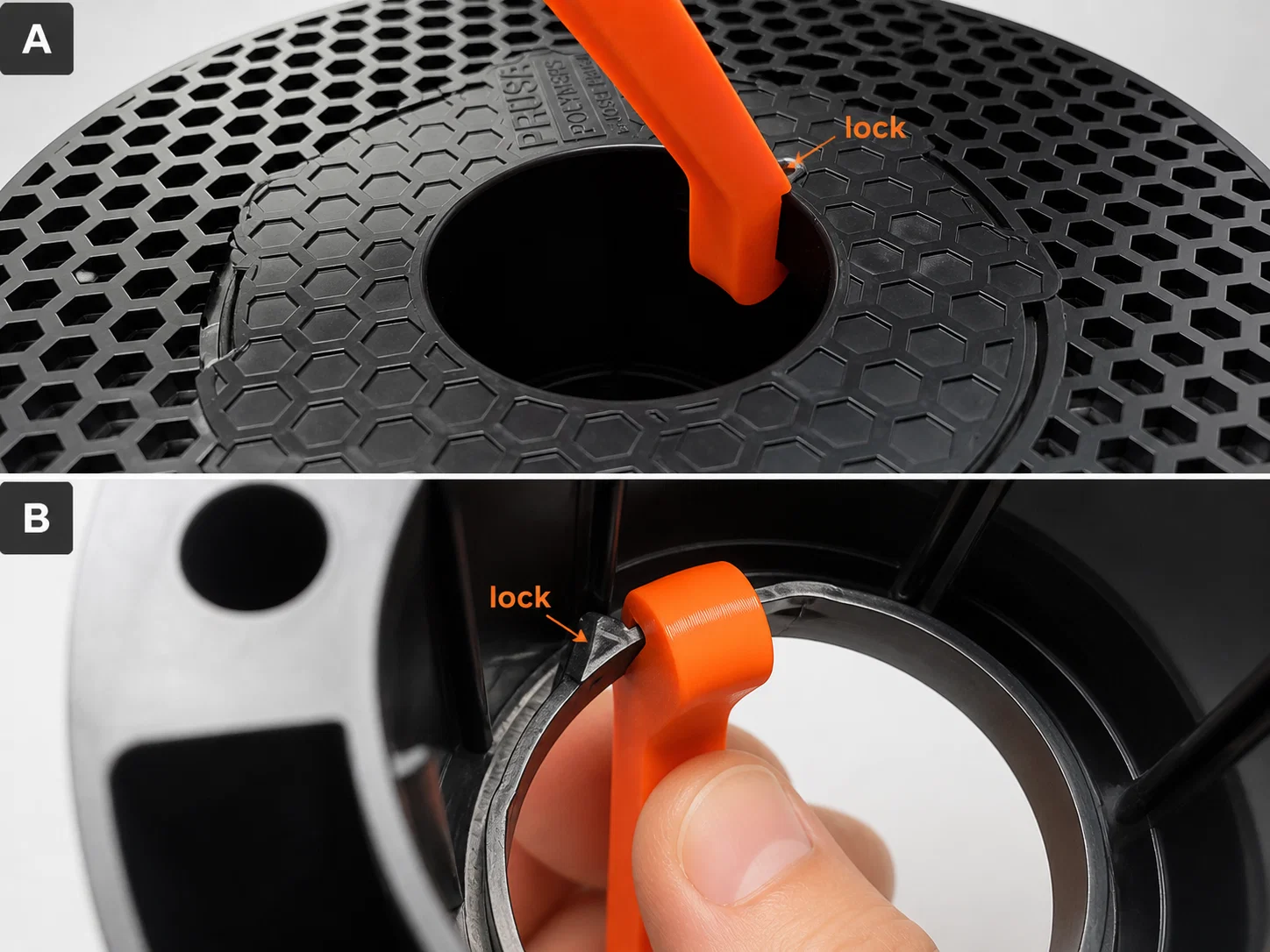

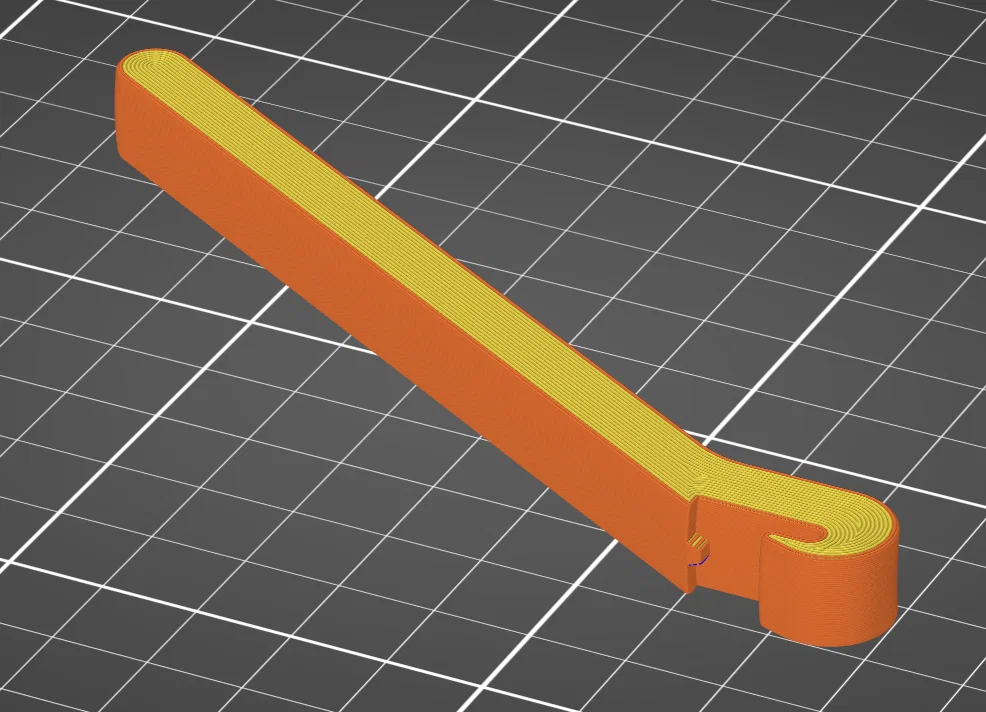

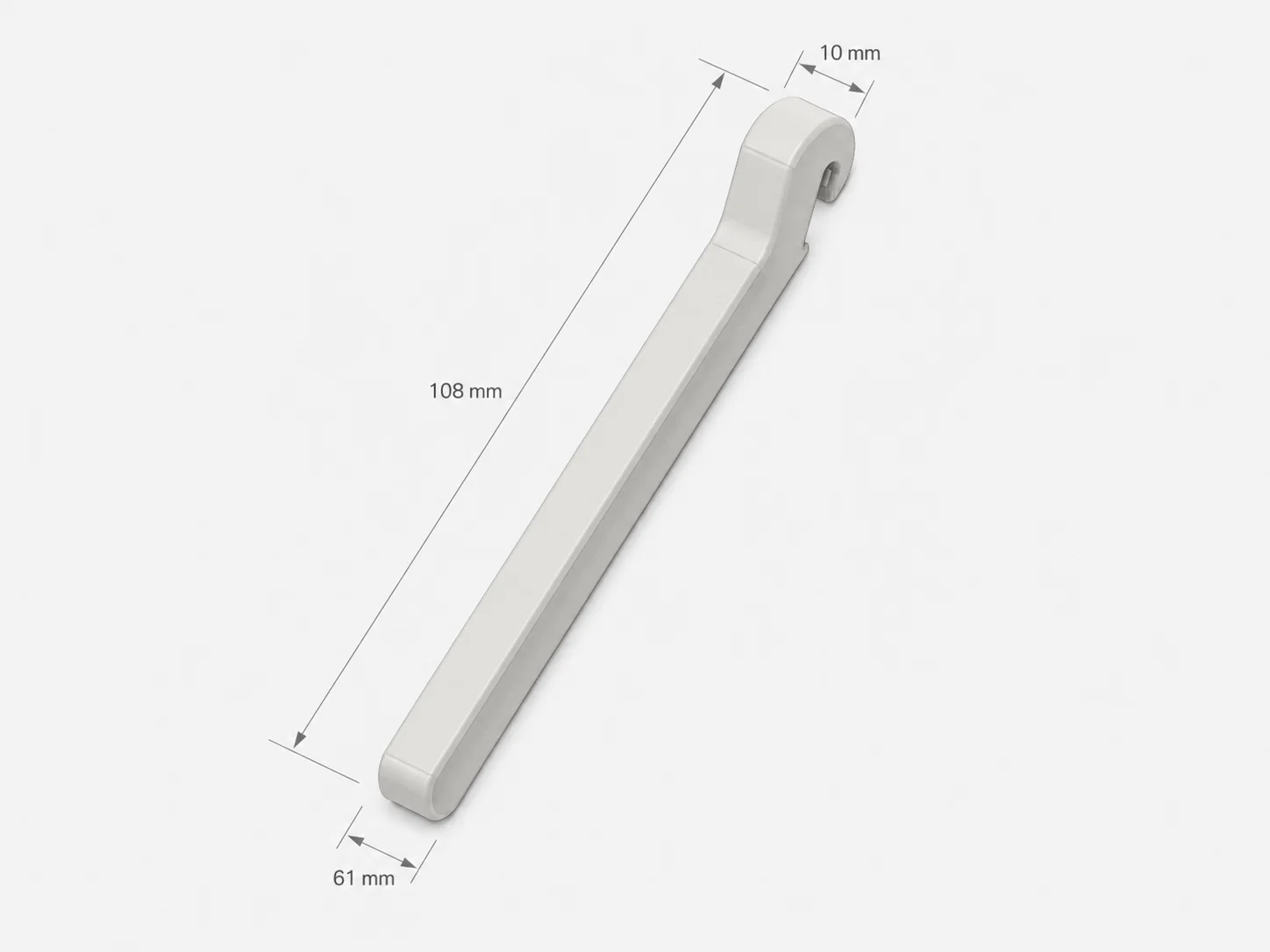

Opener

Dụng cụ giúp tháo rời spool Prusament đời mới dễ hơn.

Nástroj pro snazší rozebrání nové cívky Prusament.

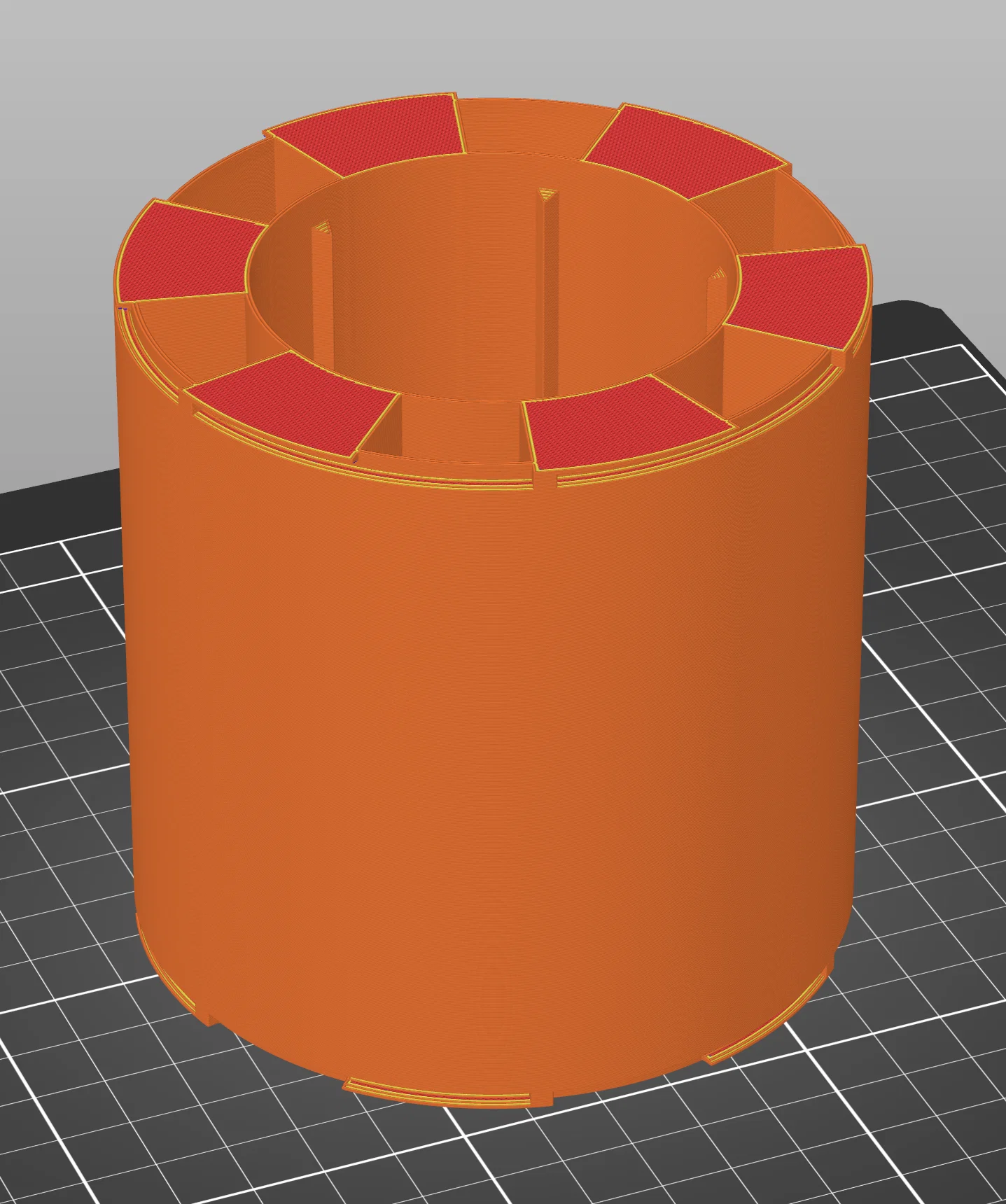

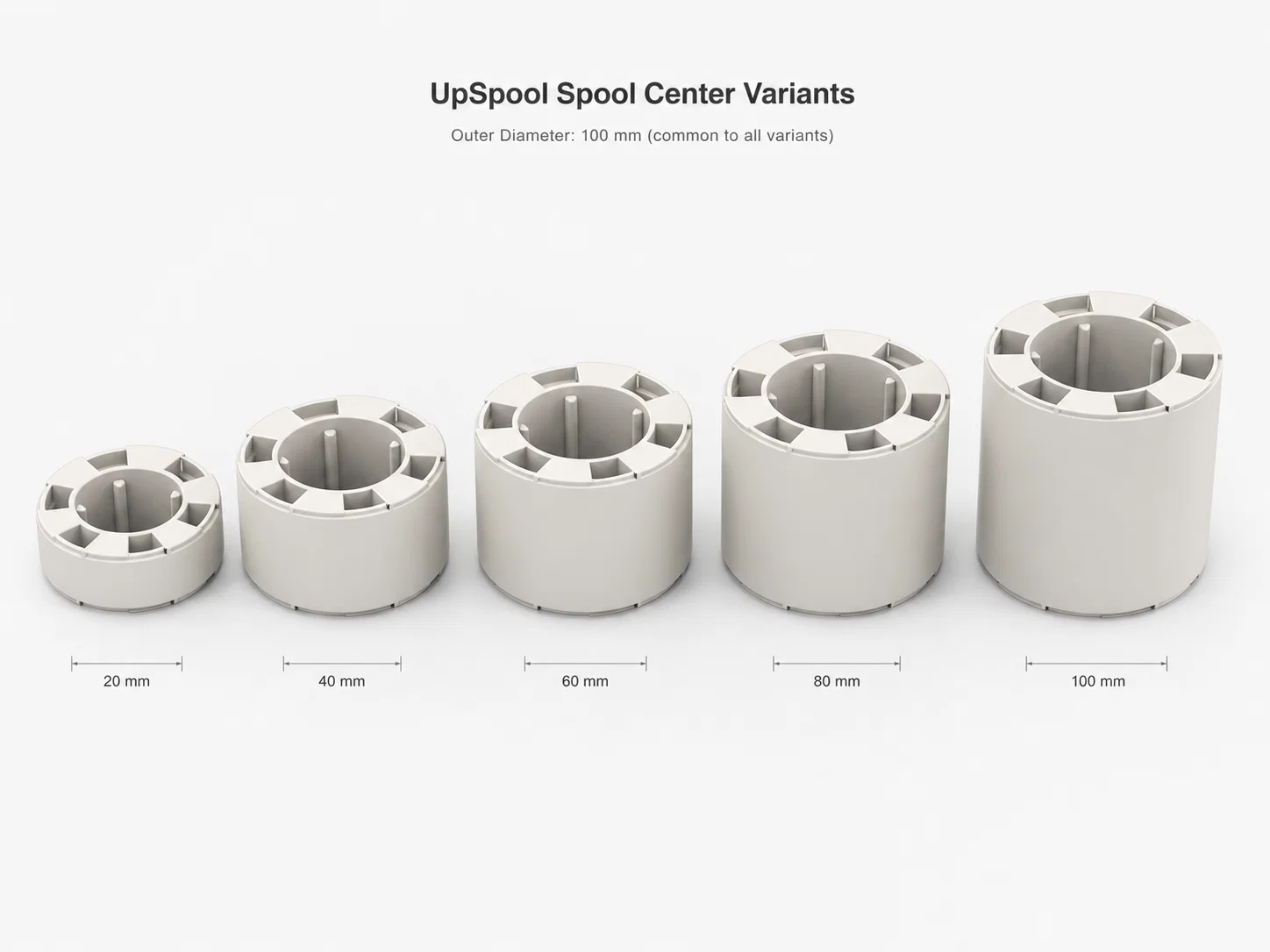

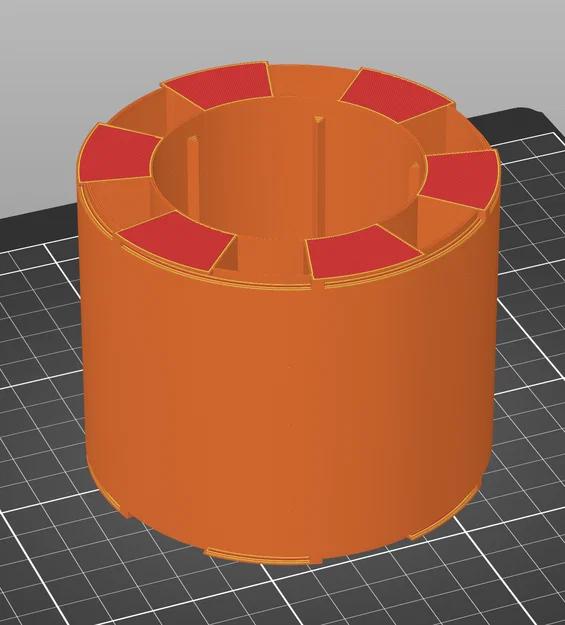

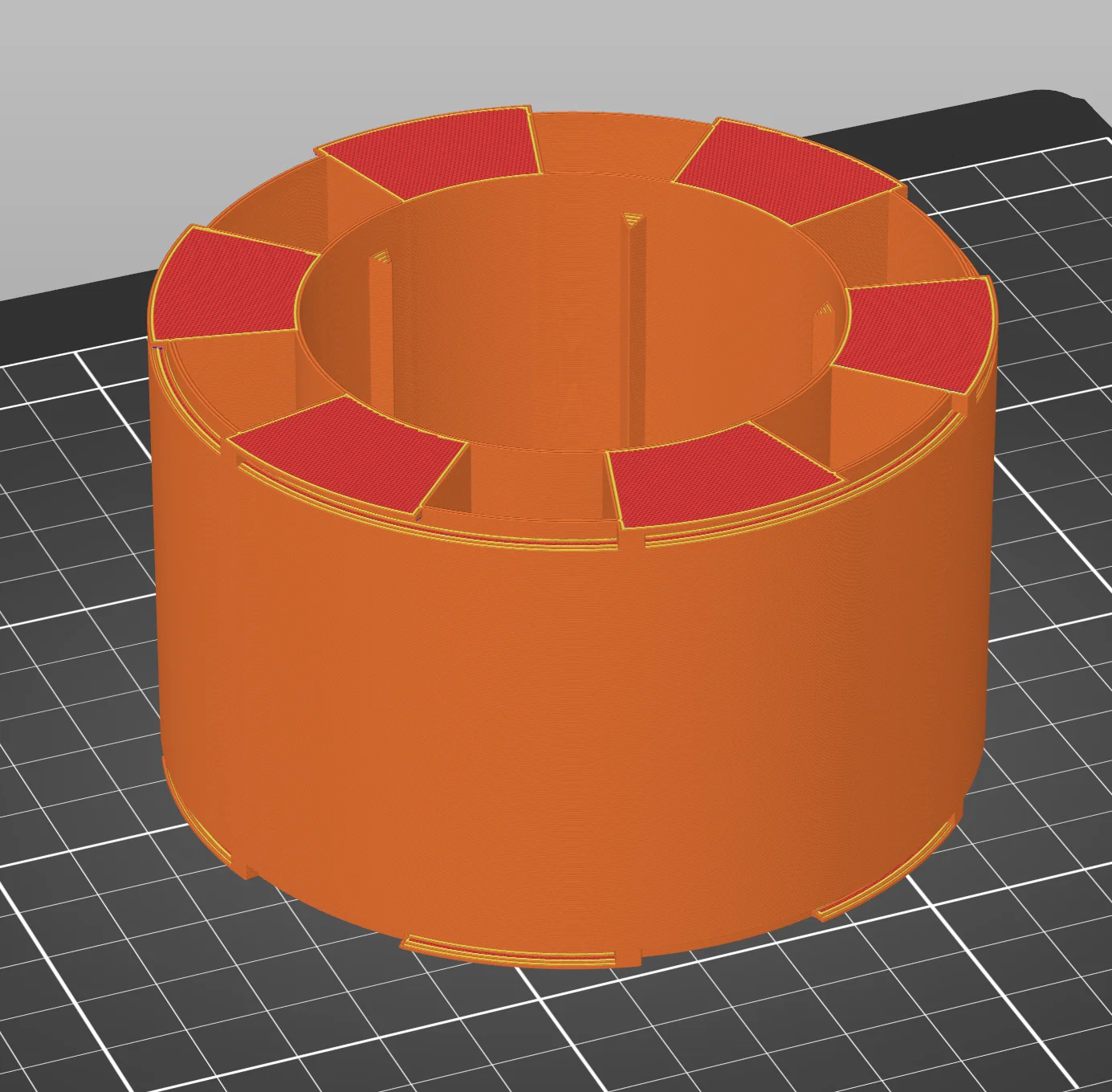

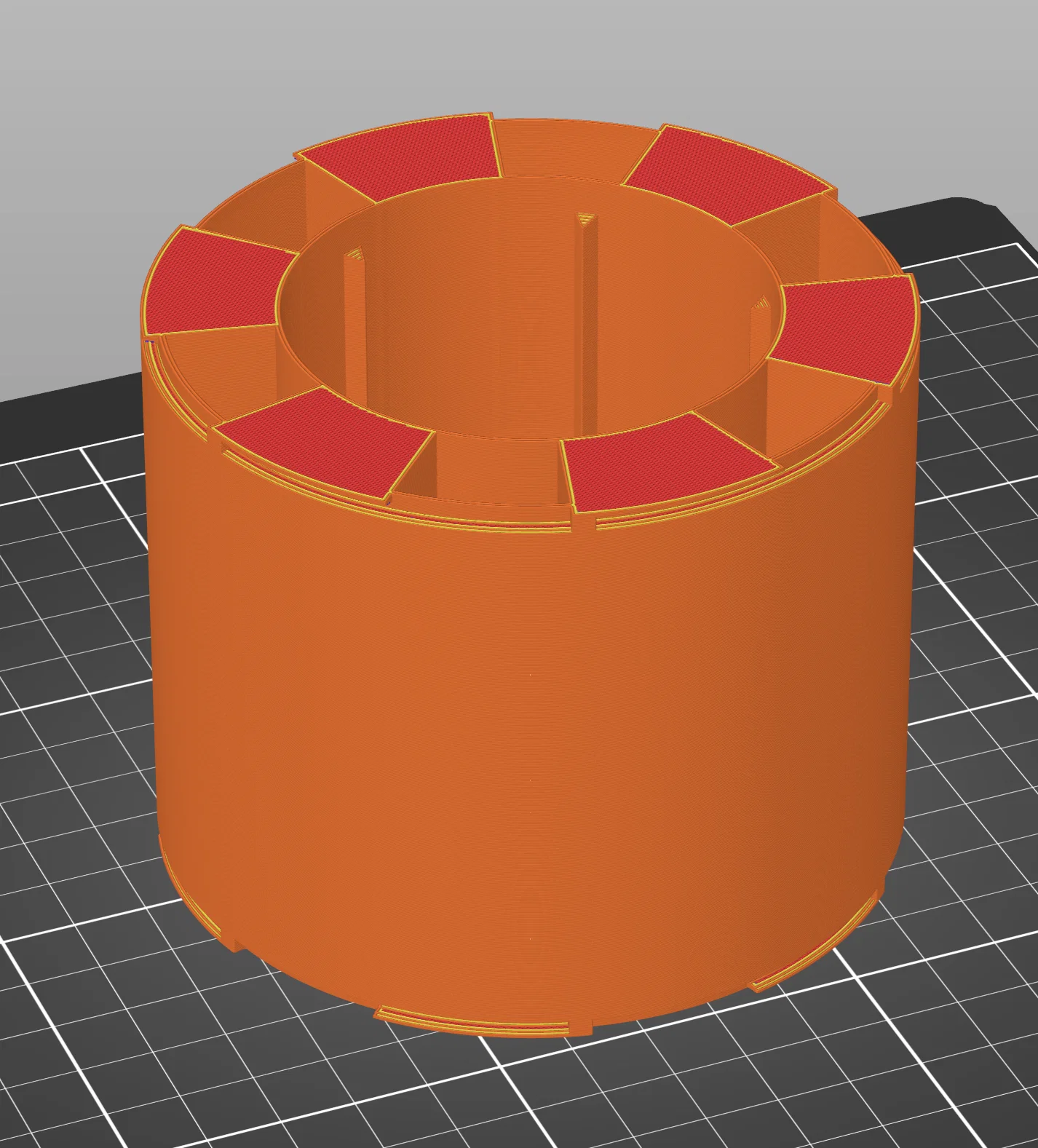

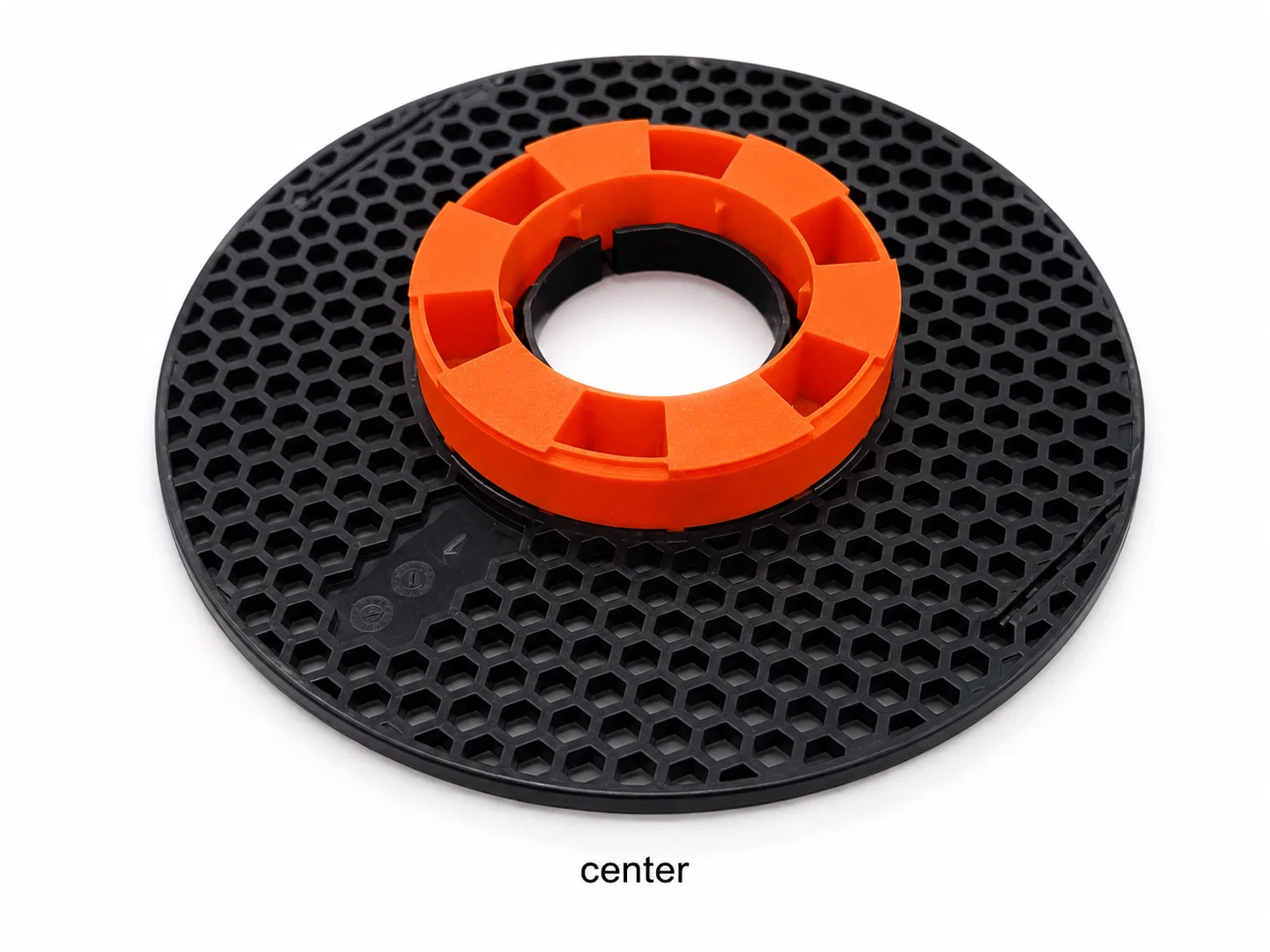

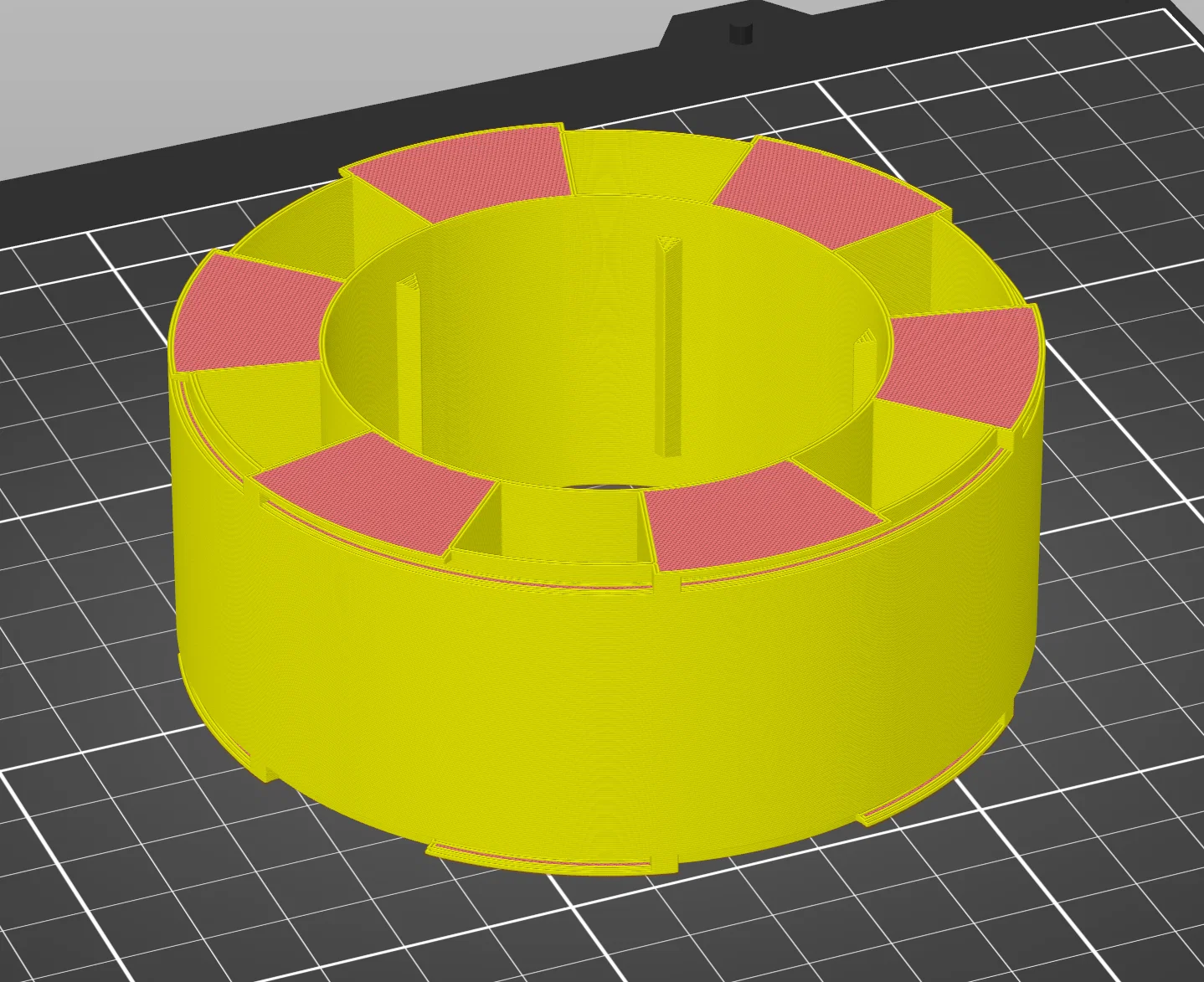

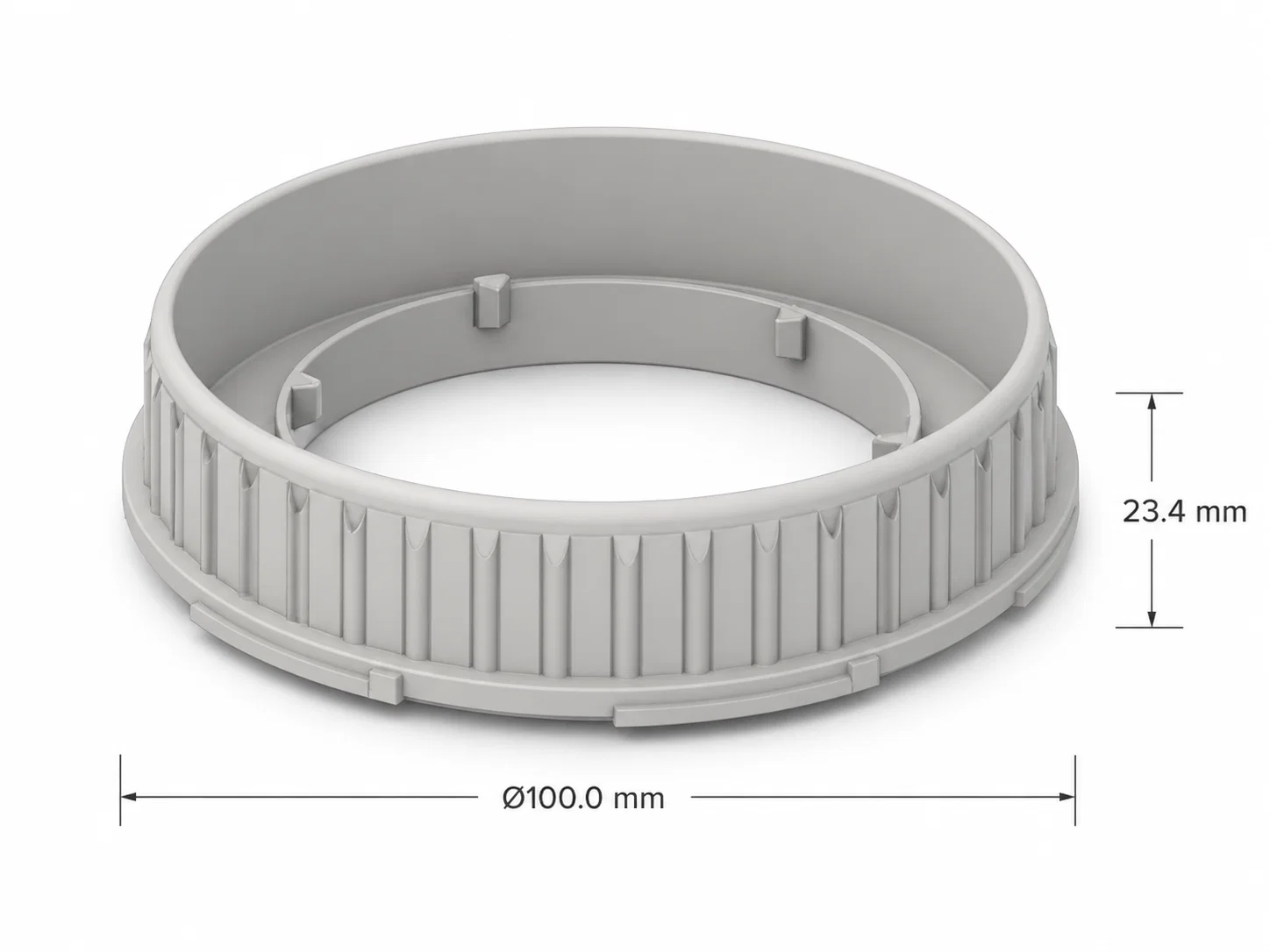

Spool center

Center thay thế cho spool mới, có nhiều bề rộng và có kèm file FreeCAD dạng parametric.

Náhradní střed nové cívky v několika šířkách, včetně parametrického FreeCAD souboru.

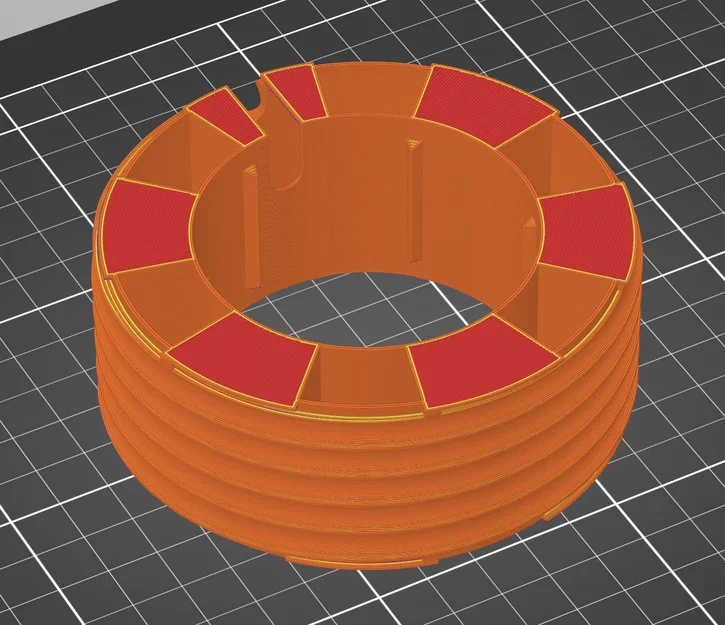

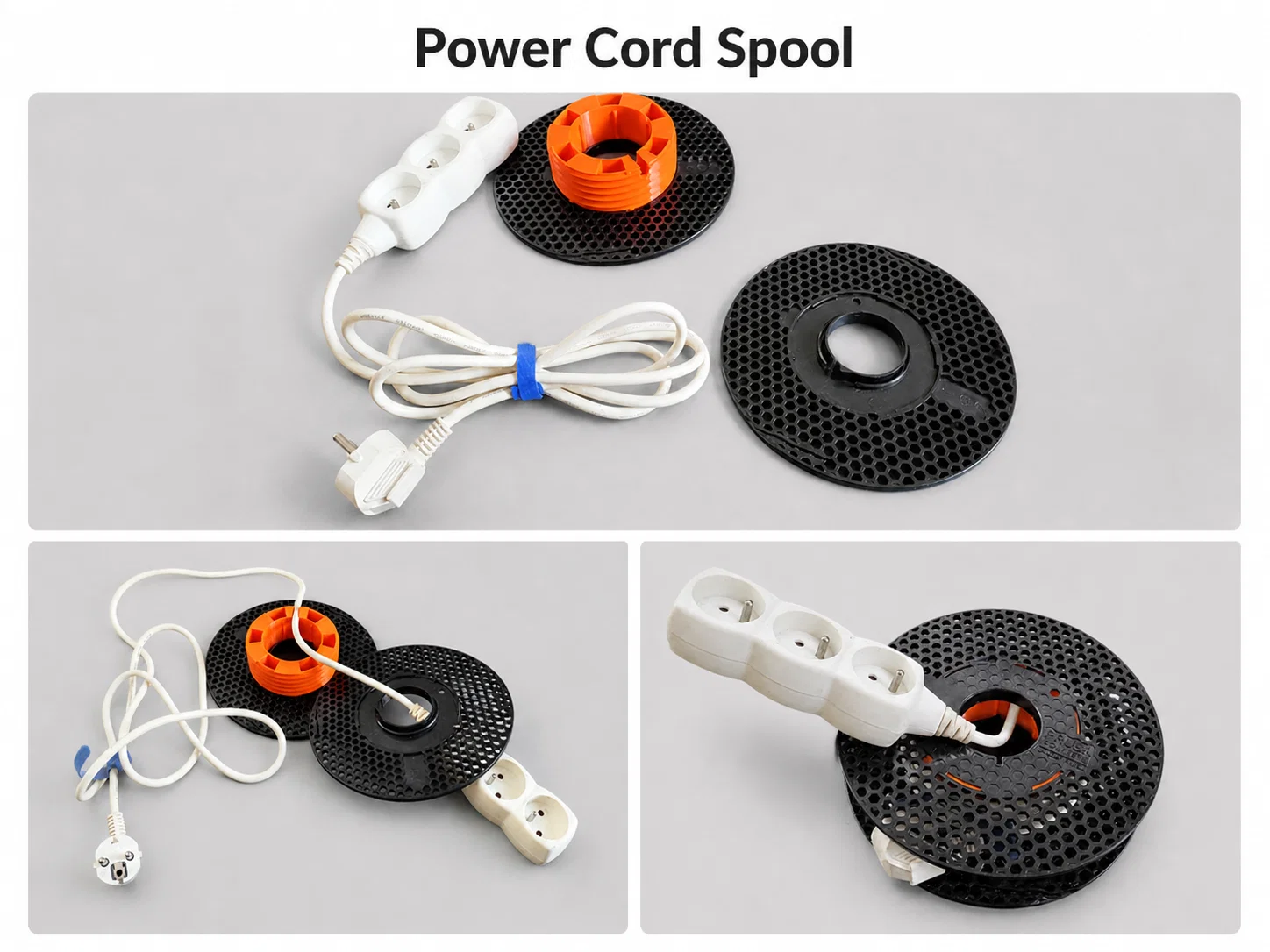

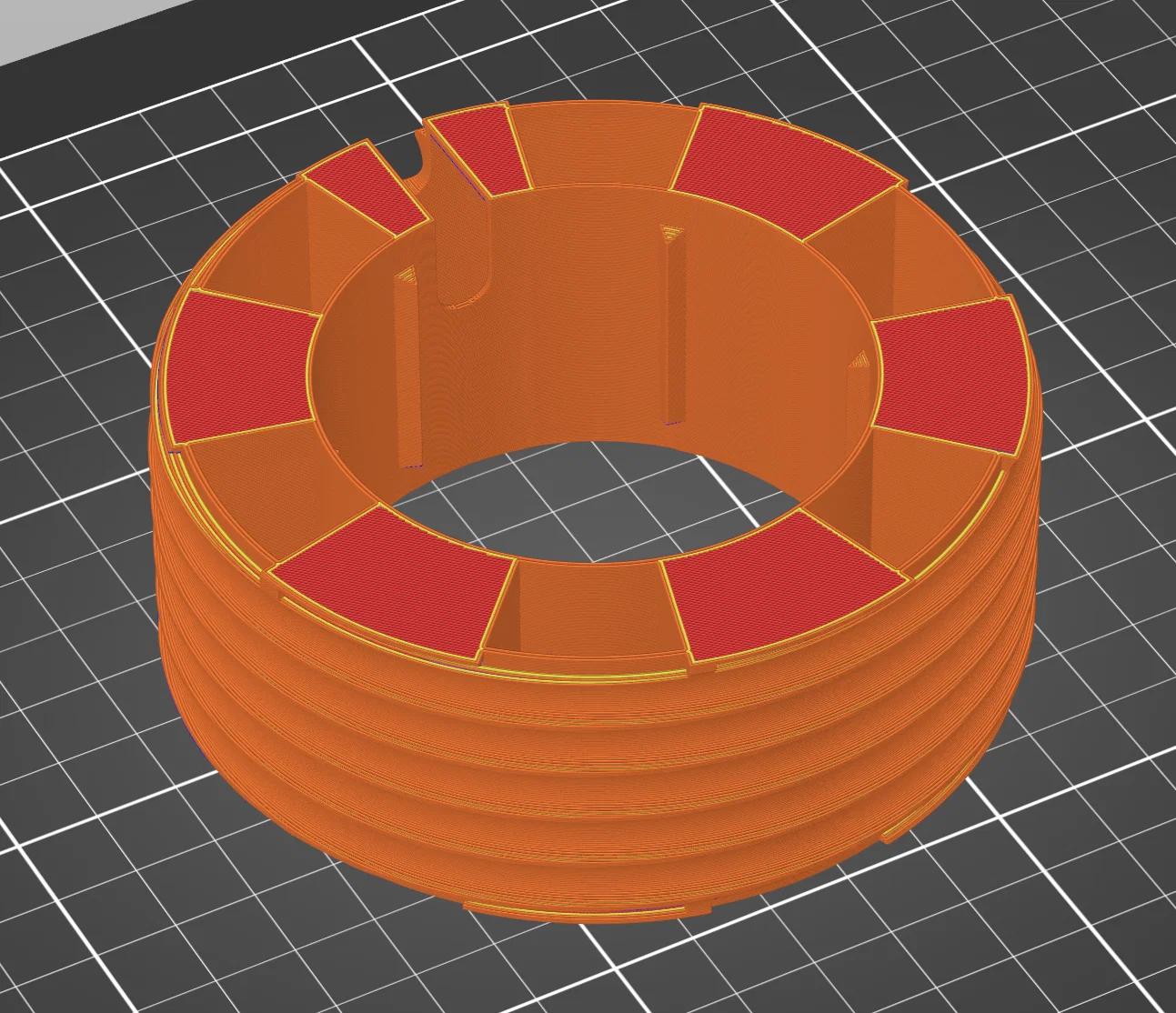

Spool center cable spool

Center thiết kế để quấn dây điện nối dài chuẩn 230 V, có lỗ để luồn dây đi xuyên qua spool.

Střed určený pro navinutí běžné prodlužky 230 V, s otvorem pro protažení kabelu středem cívky.

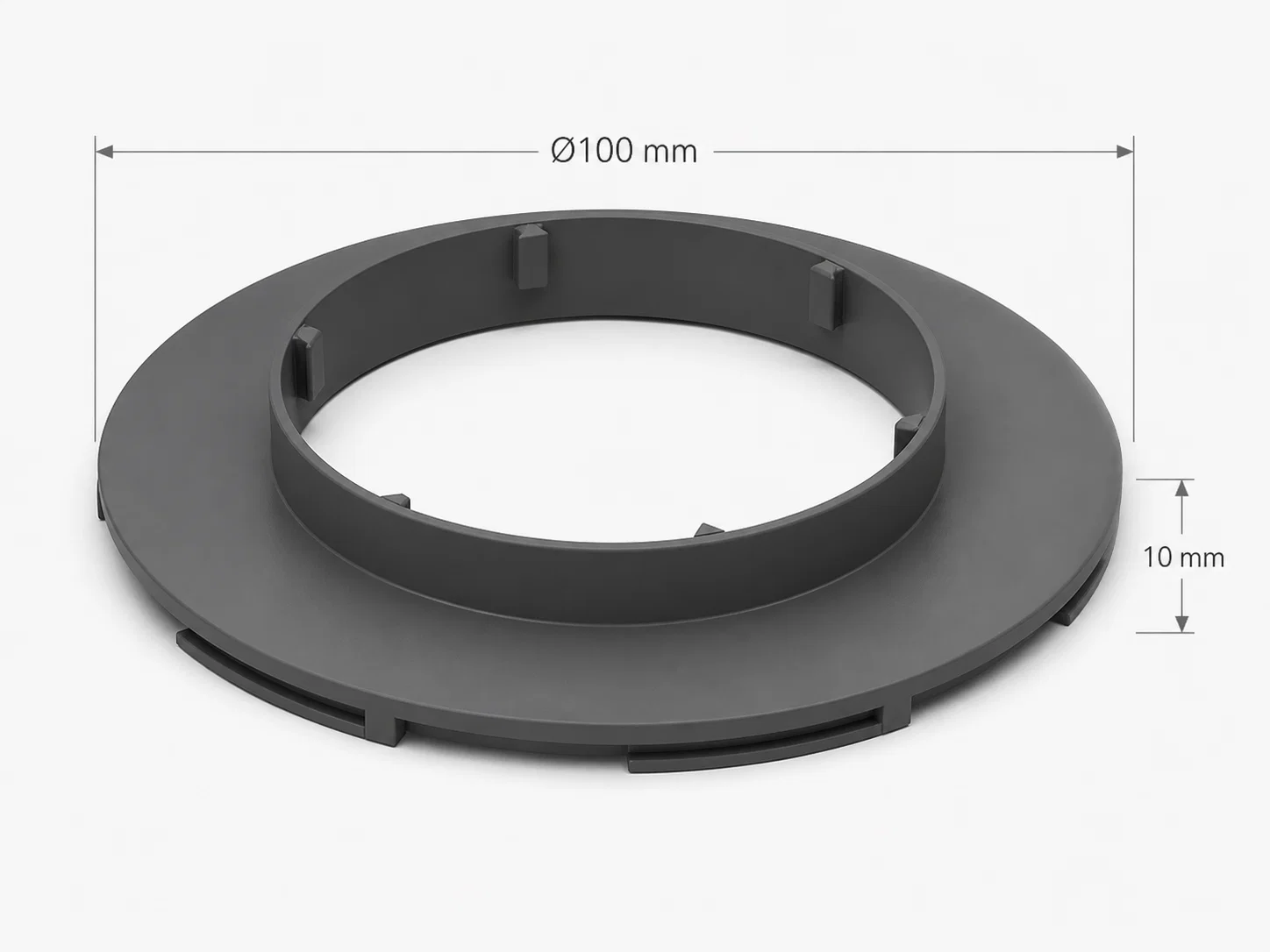

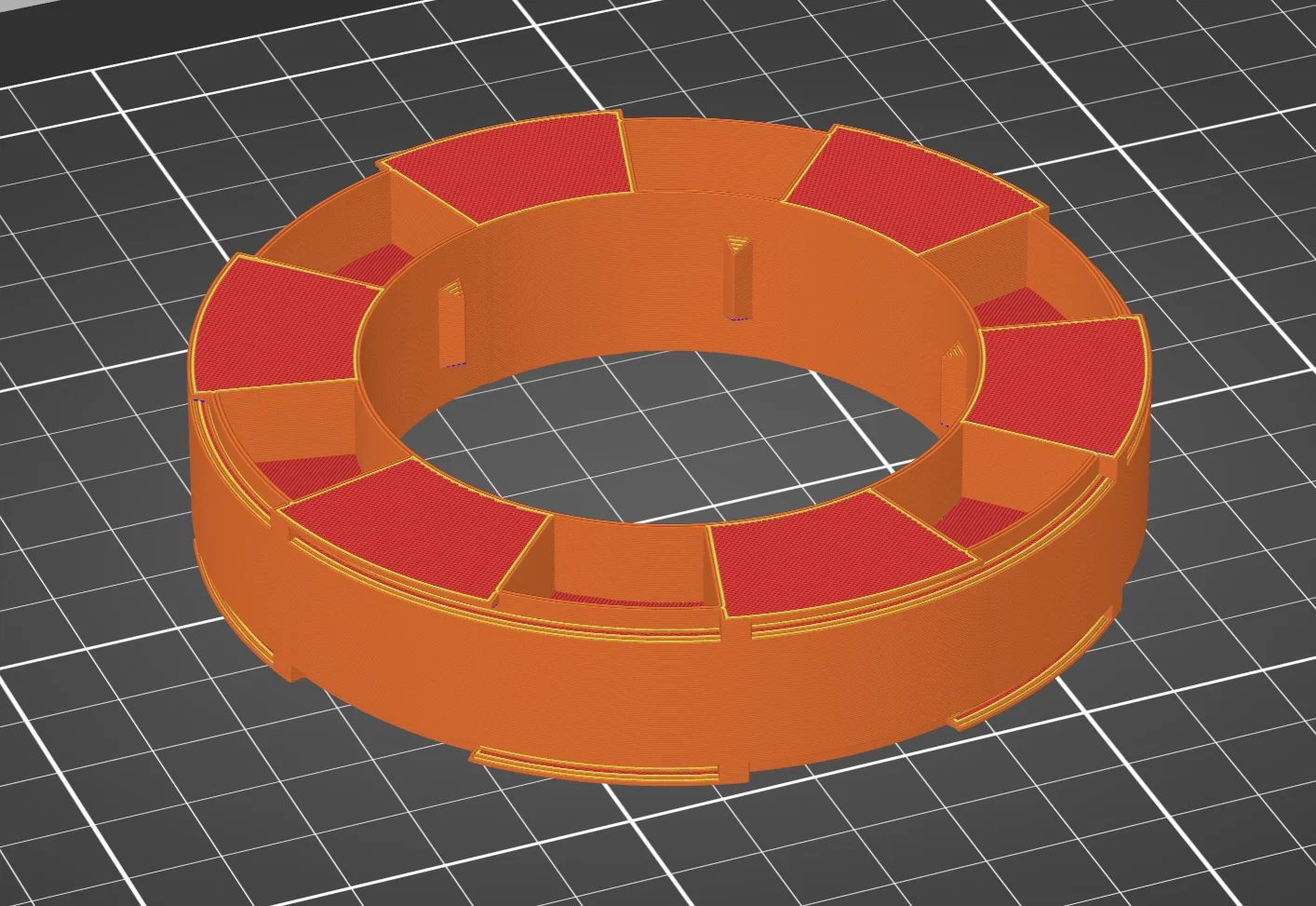

Spool center one side base

Part nền một phía để bạn tự model tiếp và tái sử dụng theo nhu cầu.

Jednostranný základ středu cívky pro vlastní modelování a další úpravy.

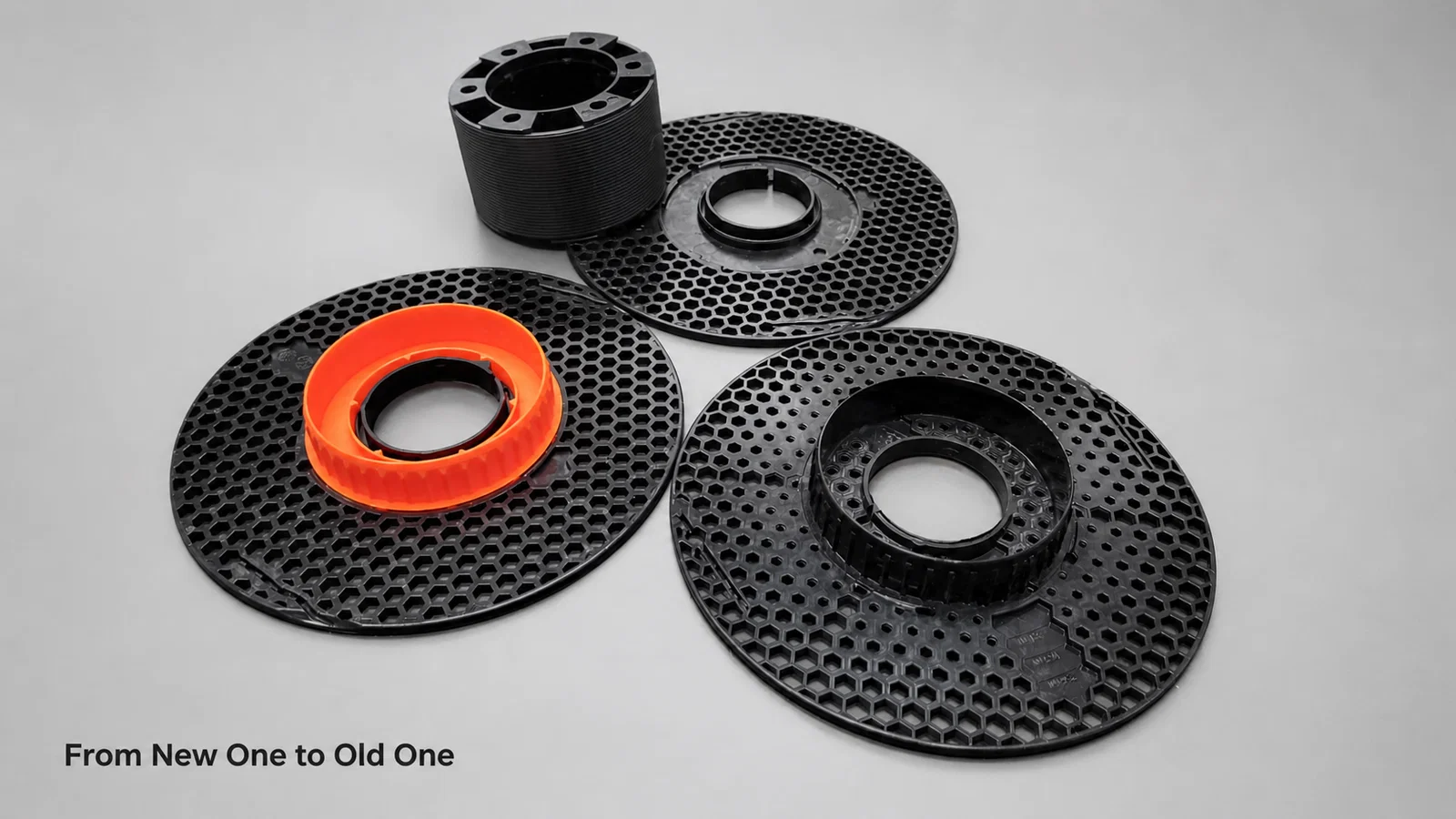

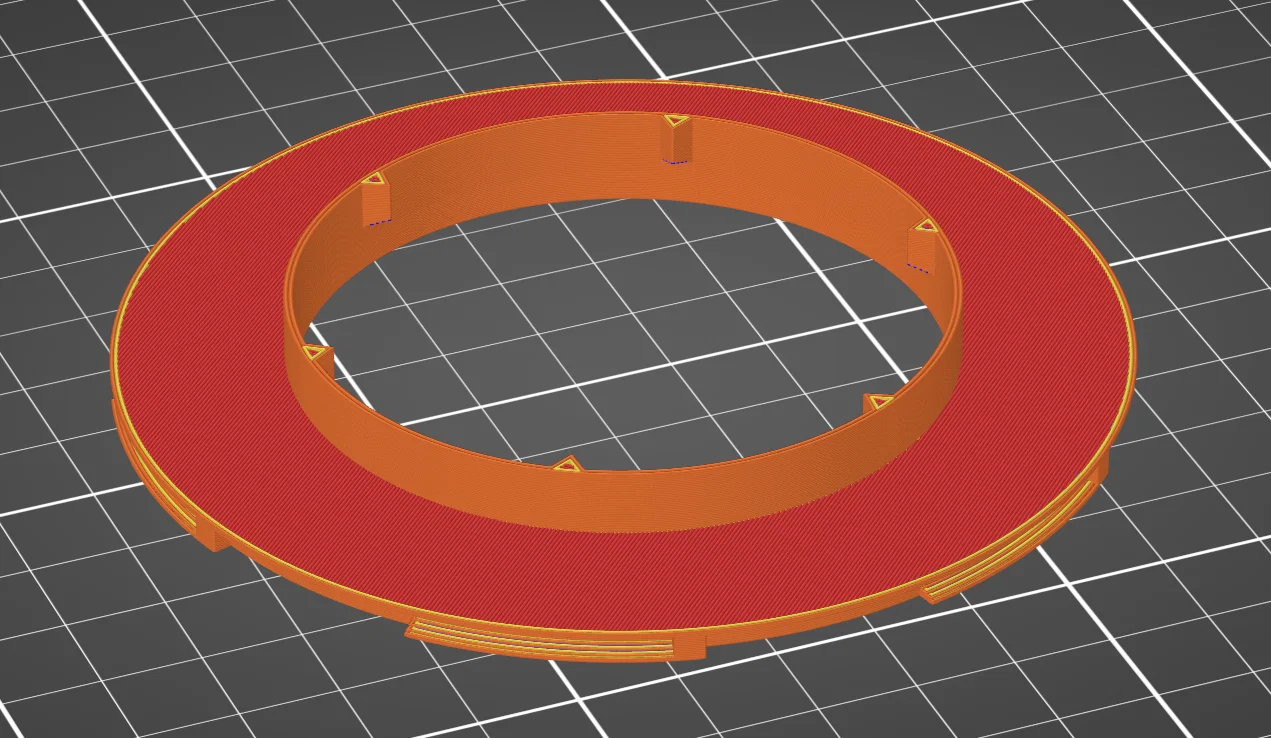

Spool center Back to old

Adapter biến mặt bên của spool mới về hình dáng gần giống kiểu spool Prusament đời cũ.

Adaptér, který z nové bočnice vytvoří uchycení podobné starší cívce Prusament s papírovým středem.

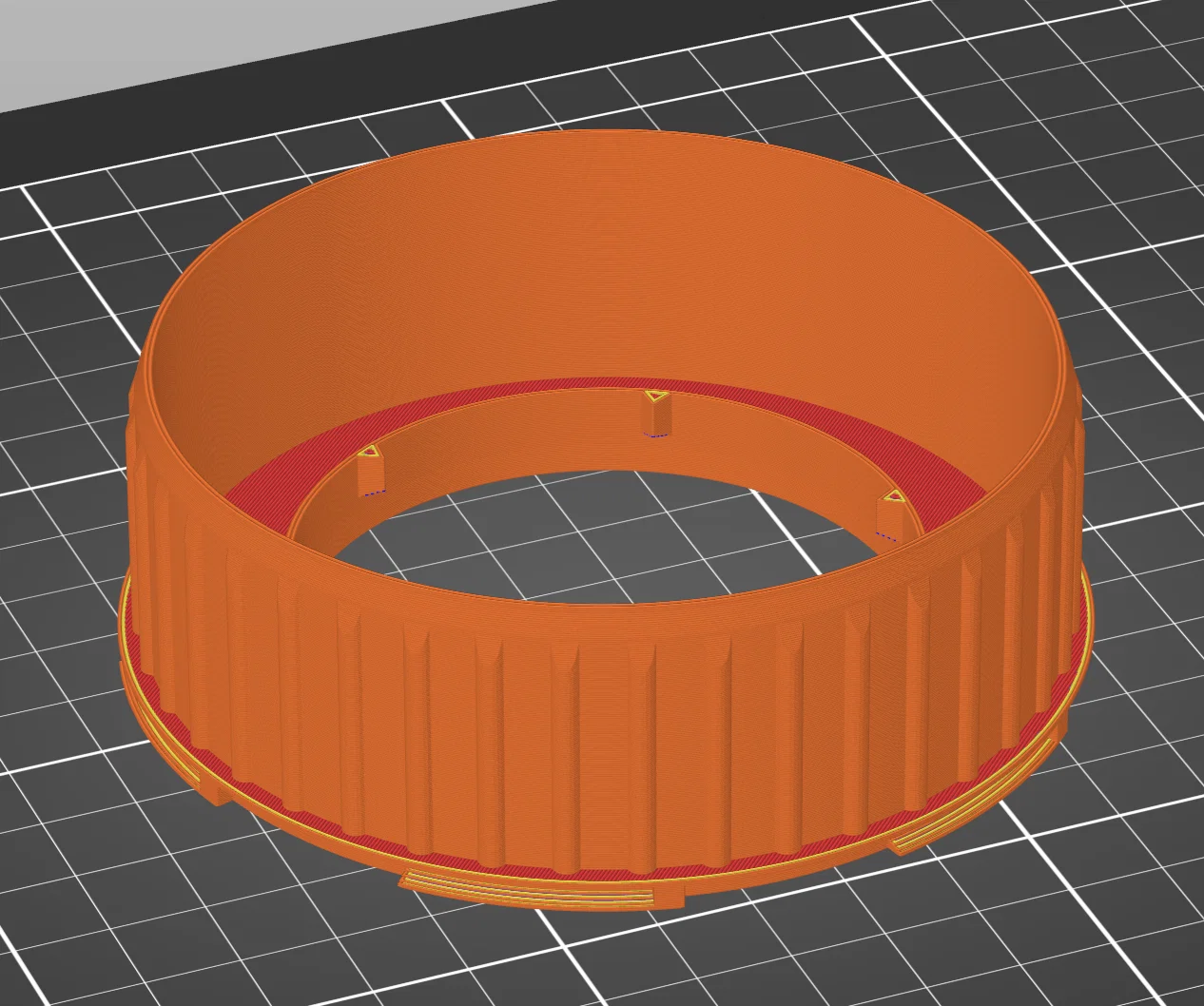

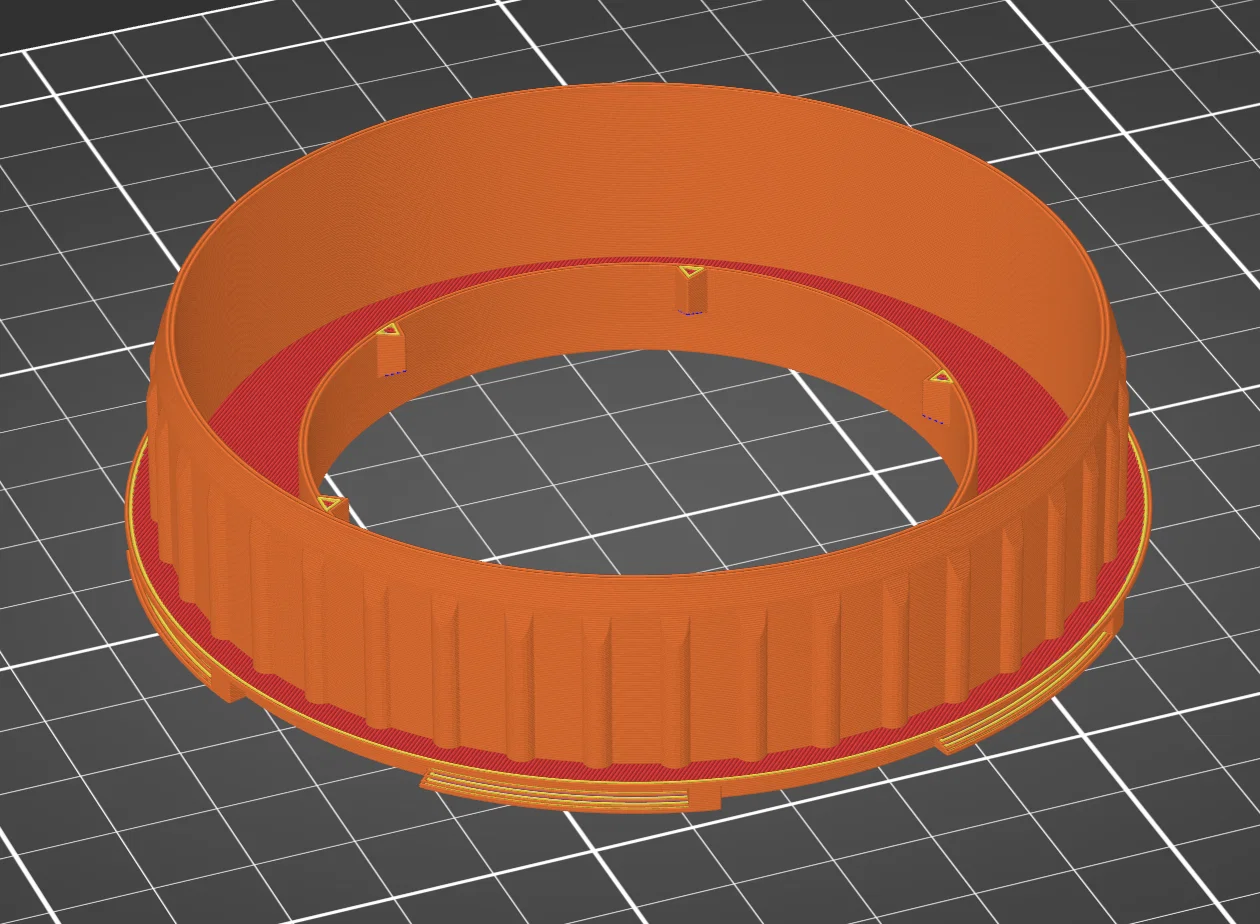

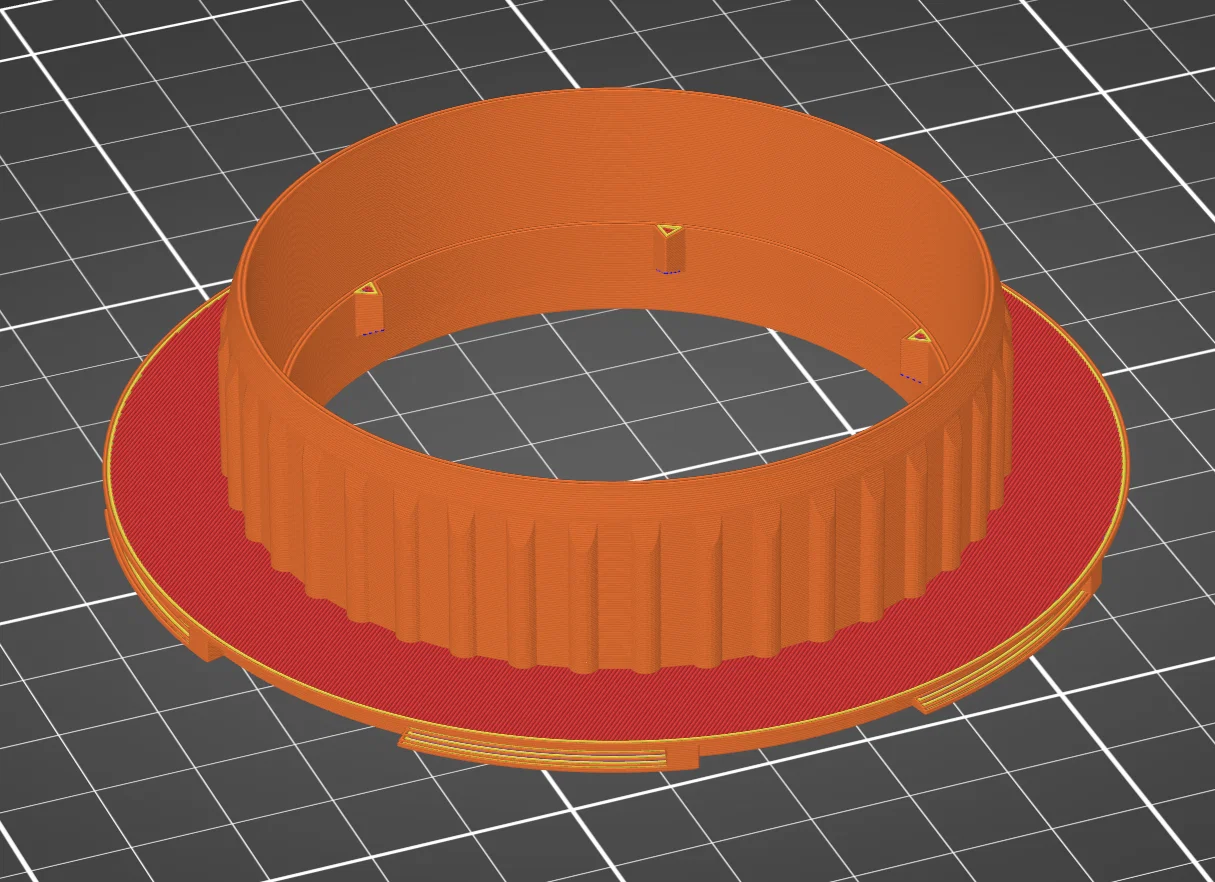

Spool center Tube insert

Insert để dùng các mặt bên của spool với ống giấy/carton có nhiều đường kính và chiều dài khác nhau.

Vložka pro použití bočnic s papírovými nebo kartonovými trubkami různých průměrů a délek.

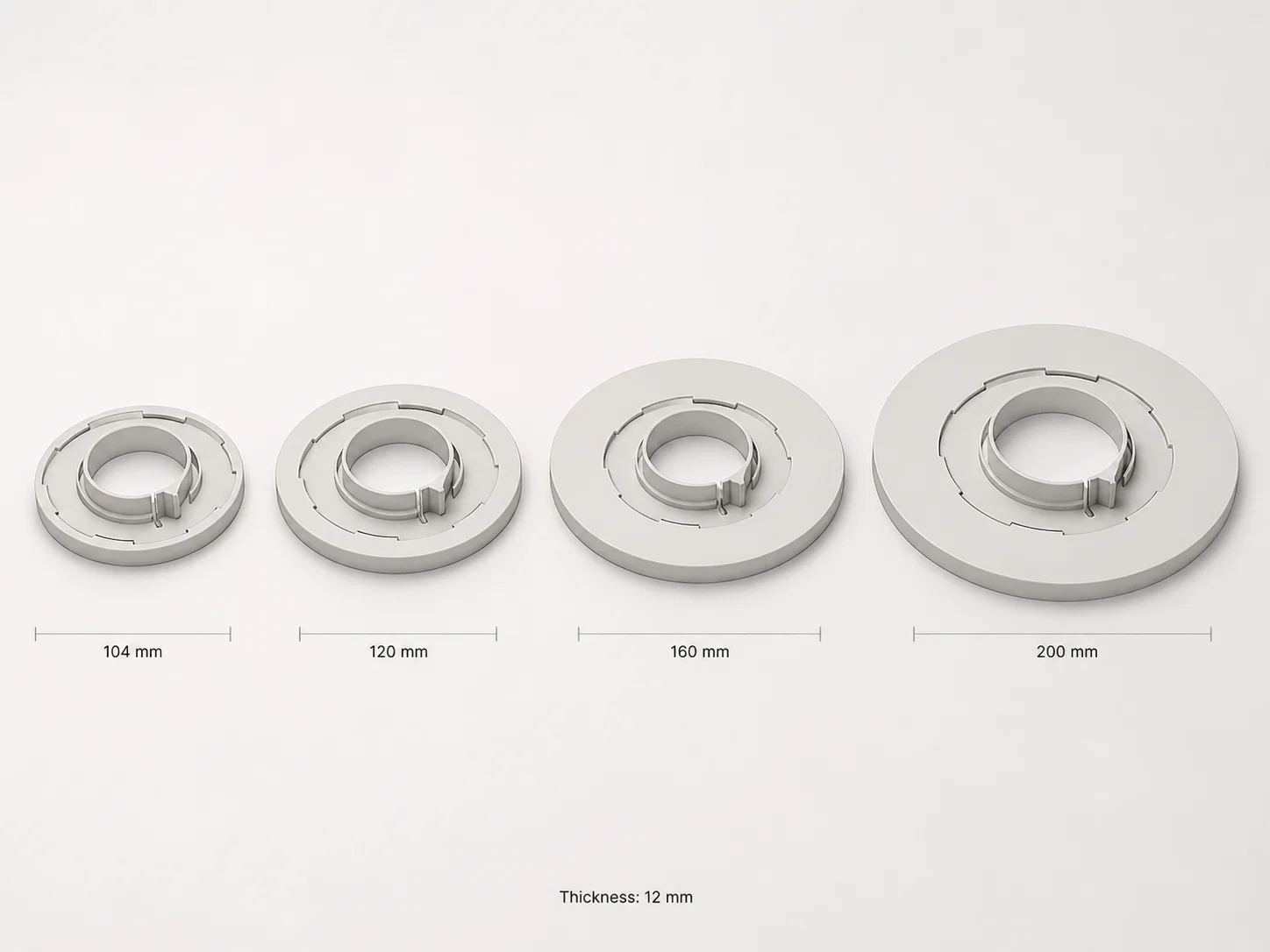

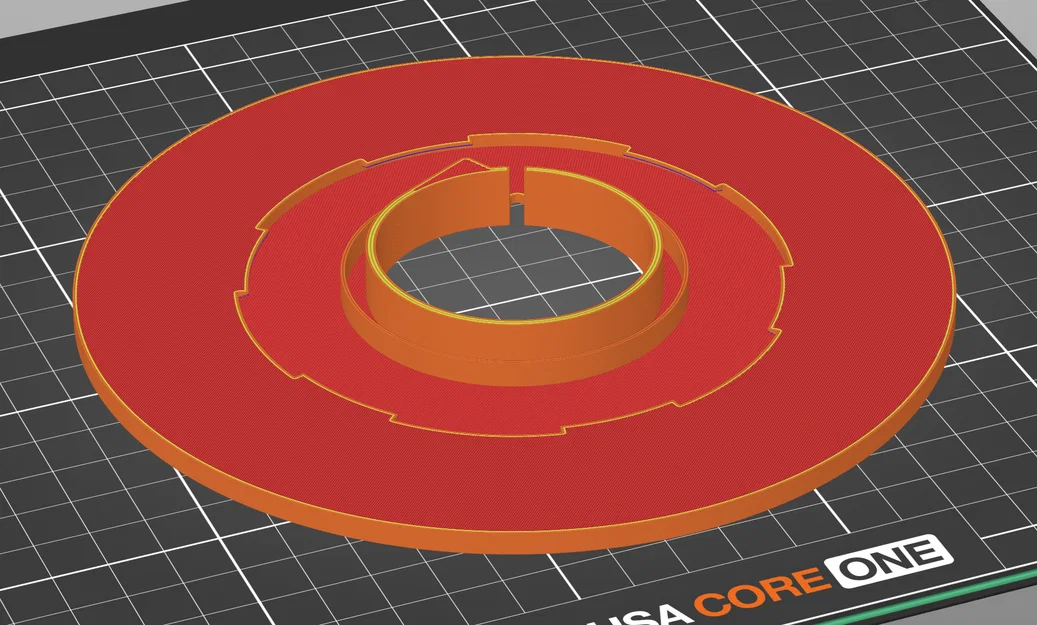

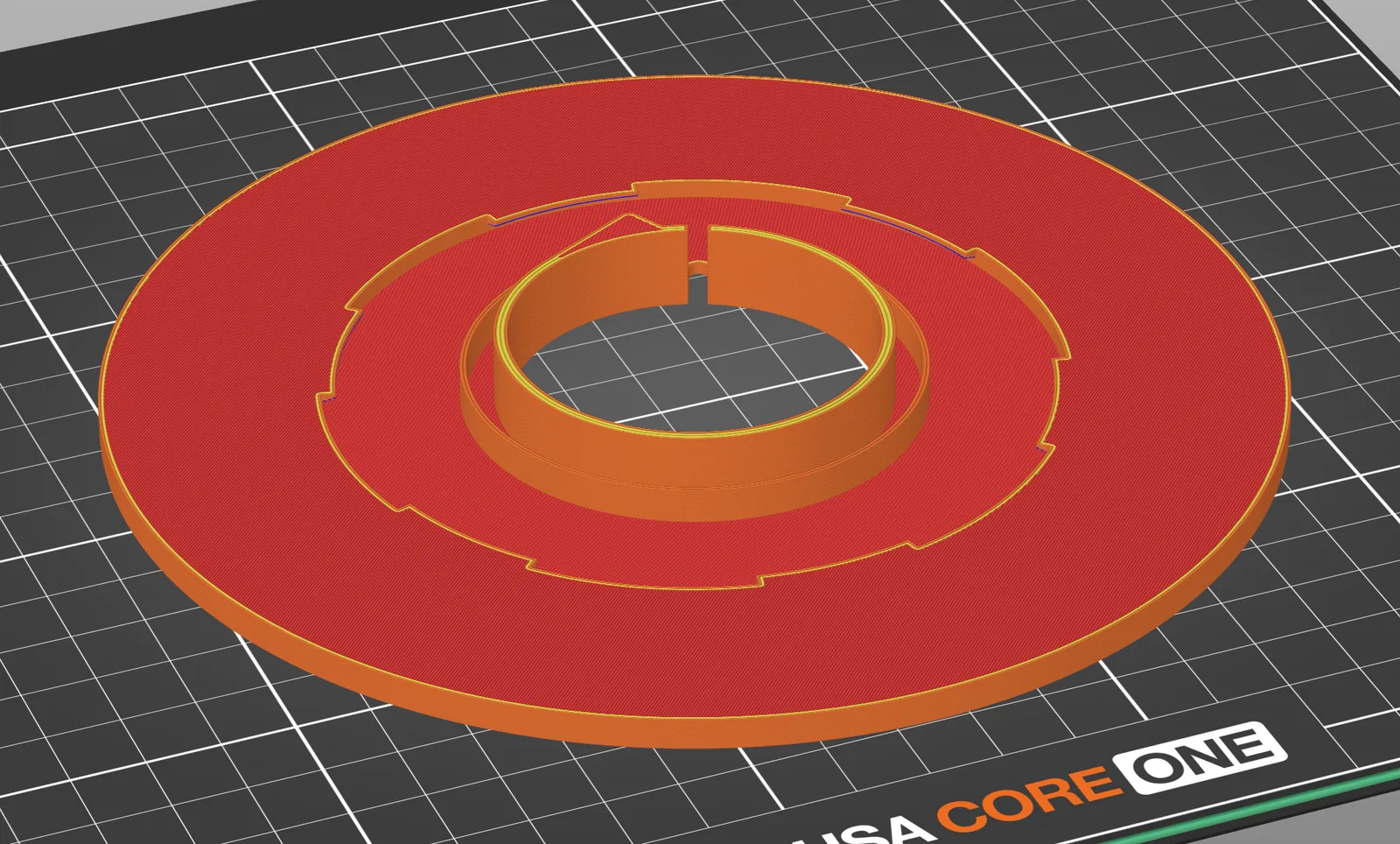

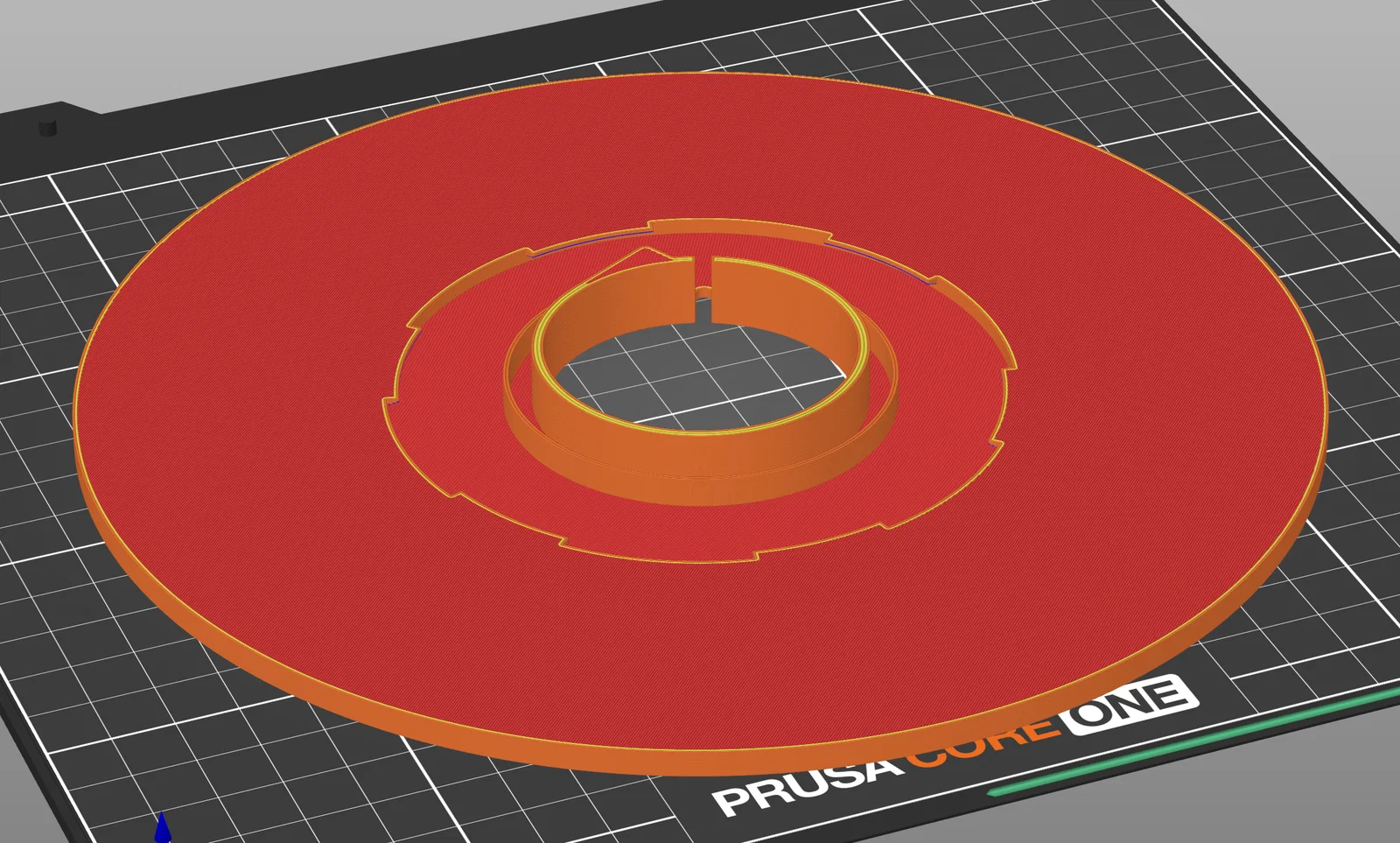

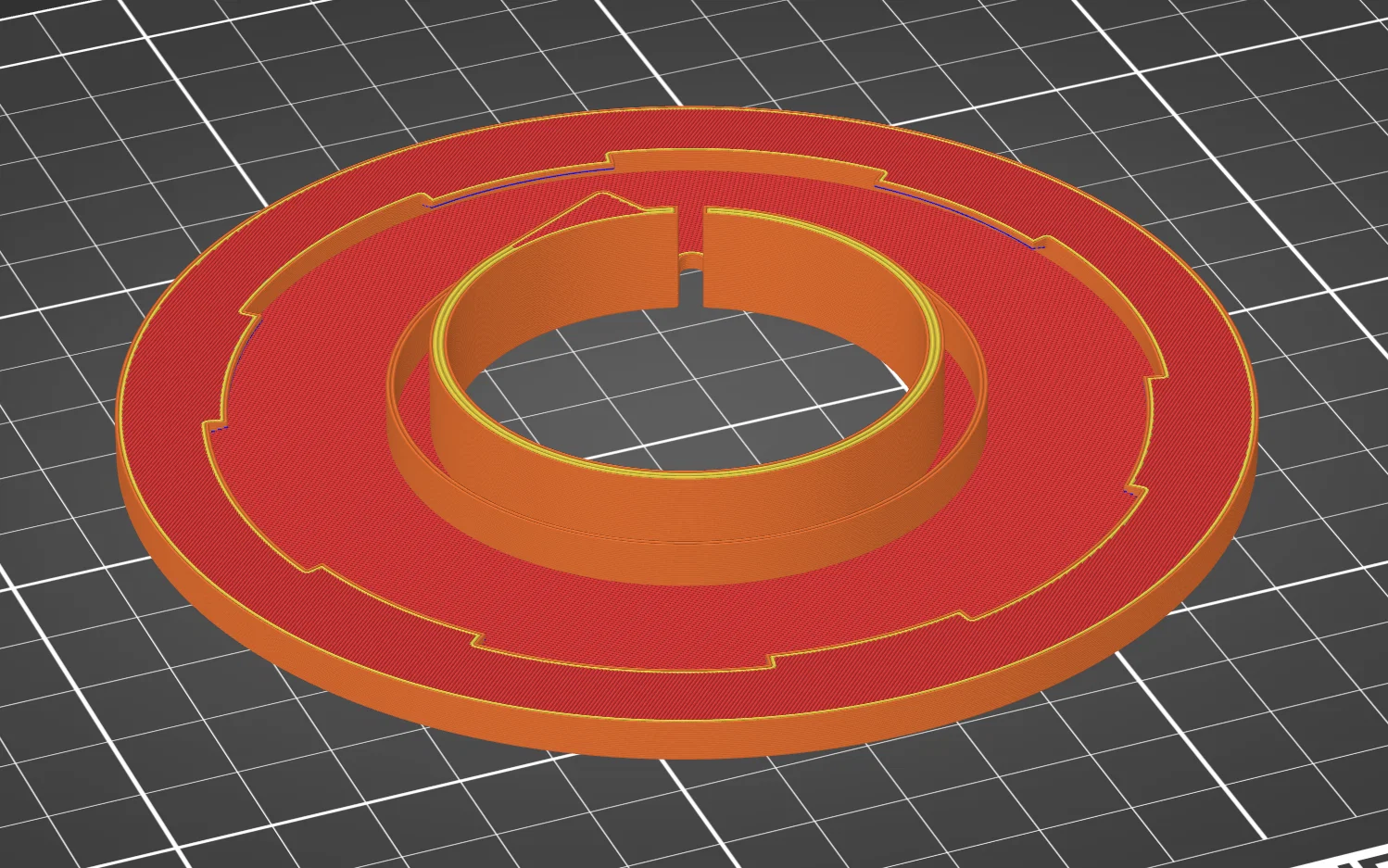

Spool side

Mặt bên (side) thay thế, chủ yếu làm nền để chỉnh sửa tiếp.

Náhradní bočnice cívky, určená hlavně jako základ pro další úpravy.

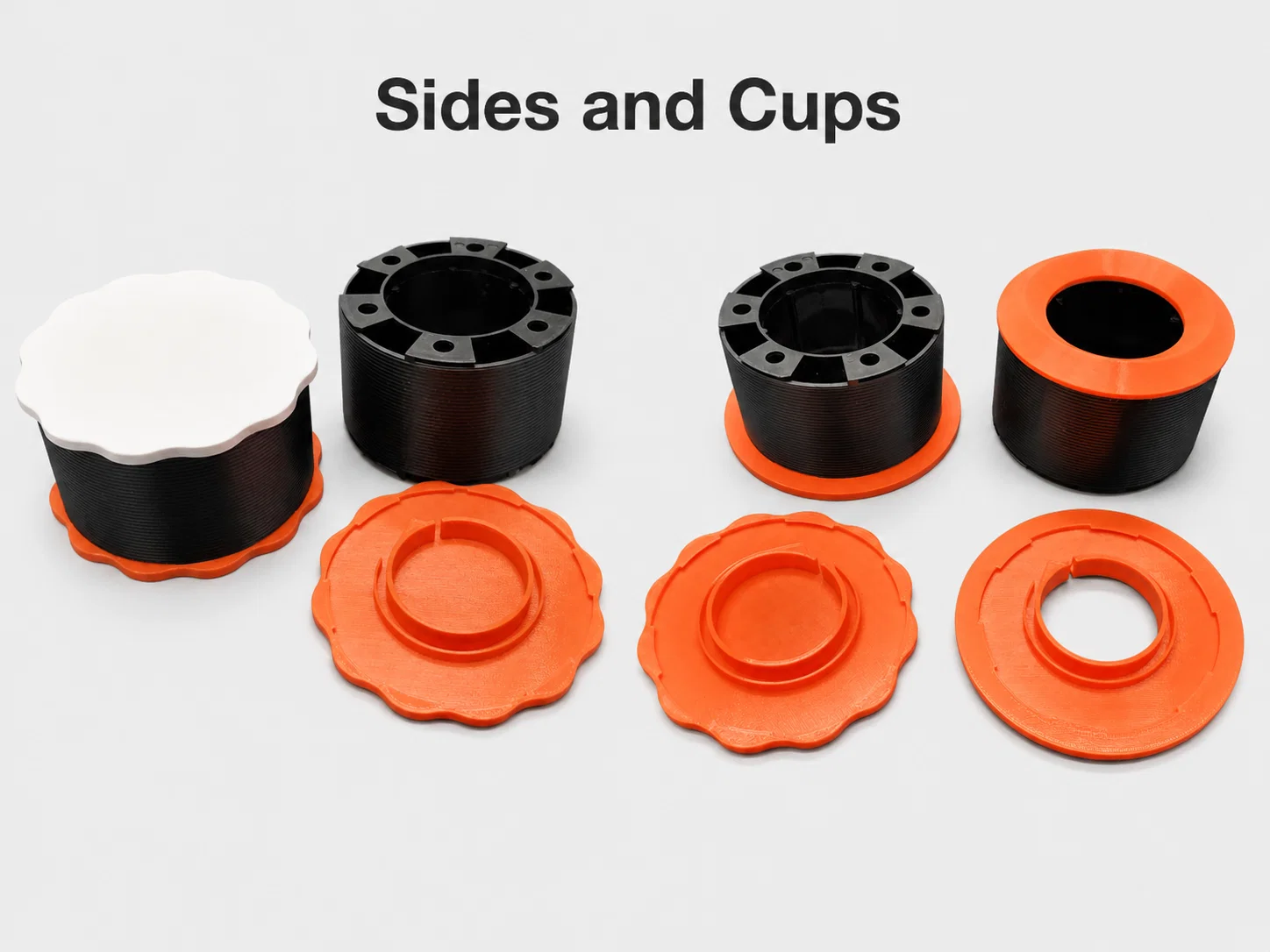

Spool side cap

Nắp/mặt bên dạng kín có chỗ bám tay lõm vào, hữu ích để biến spool thành một hộp chứa đơn giản.

Uzavřená bočnice s prolisy pro snazší otevření, vhodná pro vytvoření jednoduchého kontejneru z cívky.

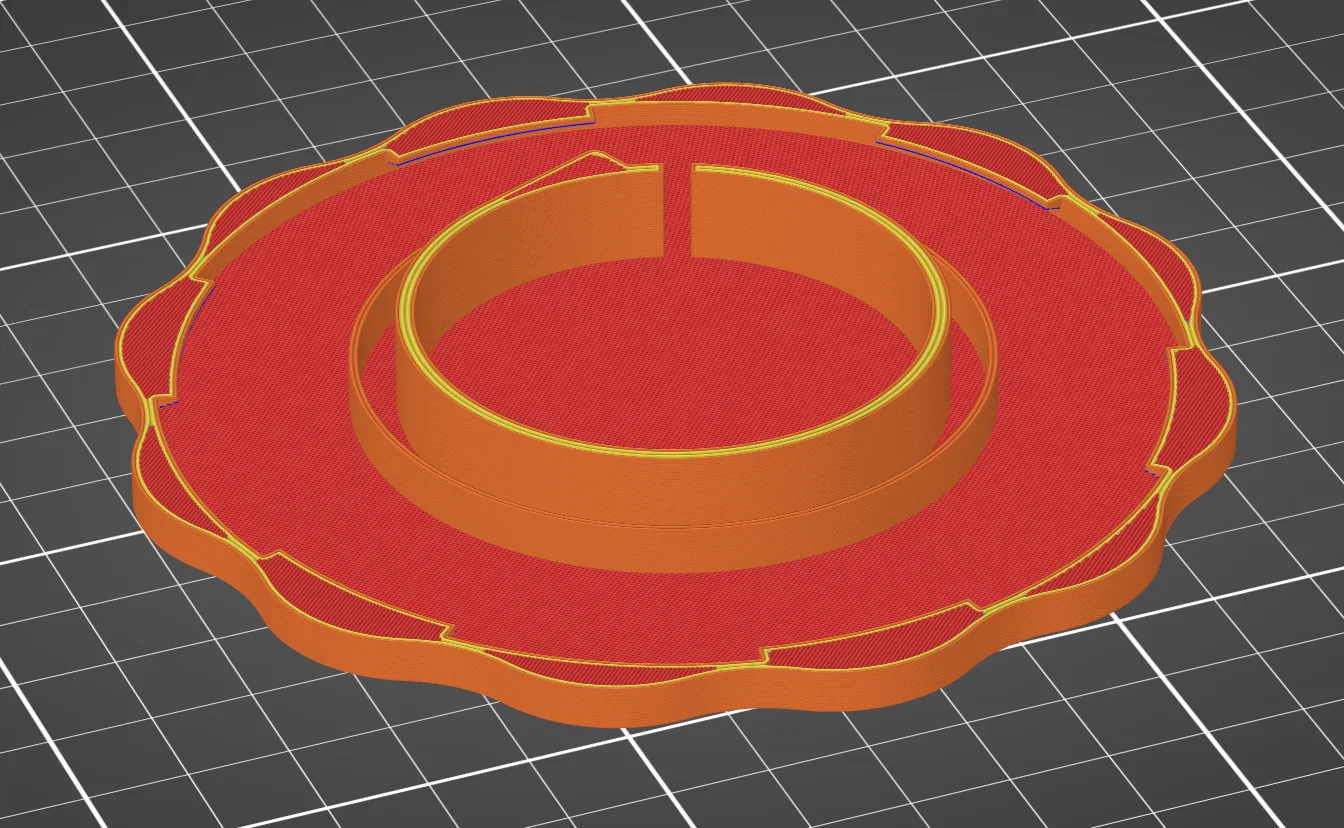

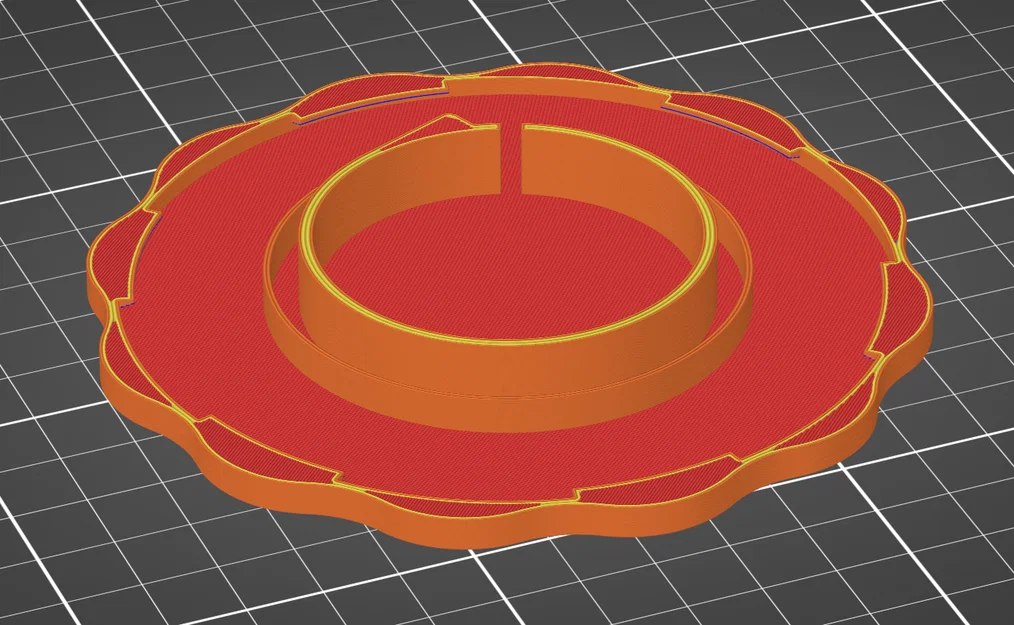

Spool side reverse cap

Phiên bản cap thay thế, thiết kế để in không cần support khi đặt theo hướng ngược lại.

Alternativní víčko navržené pro tisk bez podpor v opačné orientaci.

Important / Důležité

Các chi tiết này hướng tới việc upcycling và tái sử dụng spool Prusament đời mới hoặc các phần của nó.

Một số file là bản sẵn sàng để in, còn một số khác là model nền để bạn chỉnh sửa thêm.

Tyto díly jsou určené pro upcyklaci a nové použití nových cívek Prusament nebo jejich částí.

Některé soubory jsou připravené varianty pro tisk, jiné slouží hlavně jako základ pro další úpravy.

Compatibility / Kompatibilita

Thiết kế xoay quanh concept spool Prusament đời mới.

Có kèm file FreeCAD parametric cho một số model được chọn, để bạn chỉnh các kích thước như bề rộng center, đường kính ống, chiều cao insert hoặc đường kính dây cáp.

Navrženo pro práci s novou cívkou Prusament.

U vybraných modelů jsou přiložené parametrické FreeCAD soubory, ve kterých lze upravit například šířku středu, průměr trubky, výšku vložení nebo průměr kabelu.

Recommended print settings / Doporučené nastavení tisku

• Không cần support cho các model trong bộ. / Modely jsou navržené pro tisk bez podpor.

• Dùng thiết lập FFF/FDM tiêu chuẩn là ổn. / Mělo by stačit běžné FFF/FDM nastavení.

• Bản test in bằng PETG. / Testovací výtisky byly z PETG.

• Muốn part chức năng cứng cáp hơn thì tăng số perimeters. / Pro pevnější funkční díly nastavte více perimetrů.

• Riêng Opener: dùng khoảng 10 perimeters hoặc “đổ đầy” bằng perimeters để đạt độ bền tối đa. / U Openeru použijte přibližně 10 perimetrů nebo vyplnění objektu perimetry pro maximální pevnost.

Notes / Poznámky

• Có kèm file STEP để dễ remix và chỉnh sửa trong CAD.

• Có kèm file STL để slice trực tiếp.

• Có kèm file FreeCAD ở những chỗ cần chỉnh parametric.

• STEP soubory jsou přiložené pro snazší úpravy a remixy v CADu.

• STL soubory jsou určené pro přímé slicování.

• FreeCAD soubory jsou přiložené u modelů, kde dává smysl parametrická úprava rozměrů.
