Chi tiết nối cho thanh gỗ tròn 19mm (Connecting elements) – Verbindungselemente

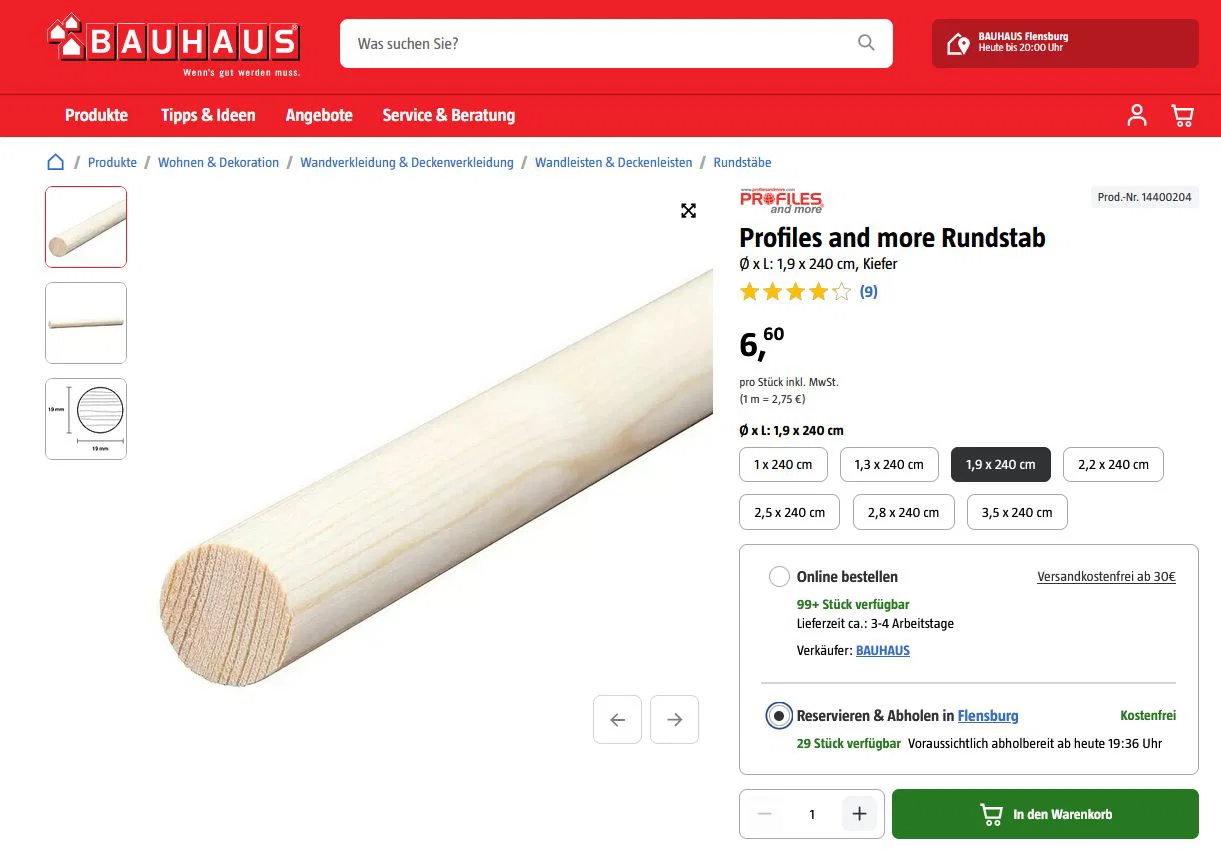

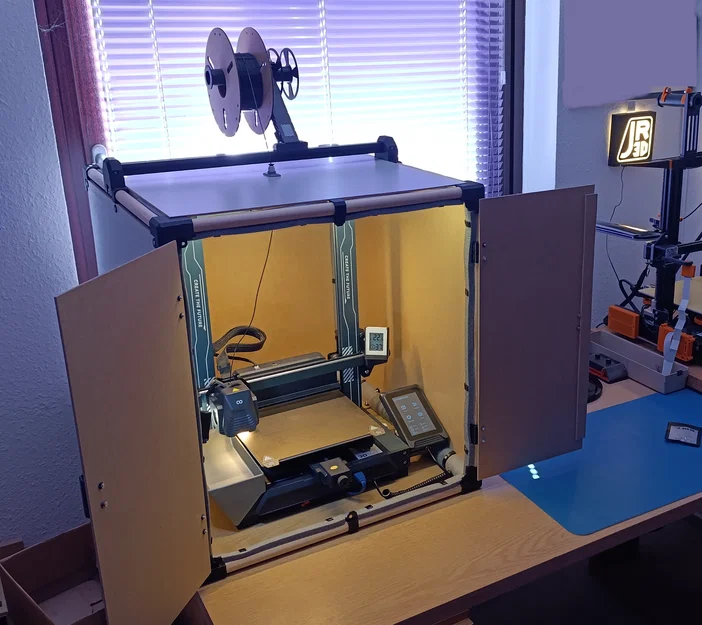

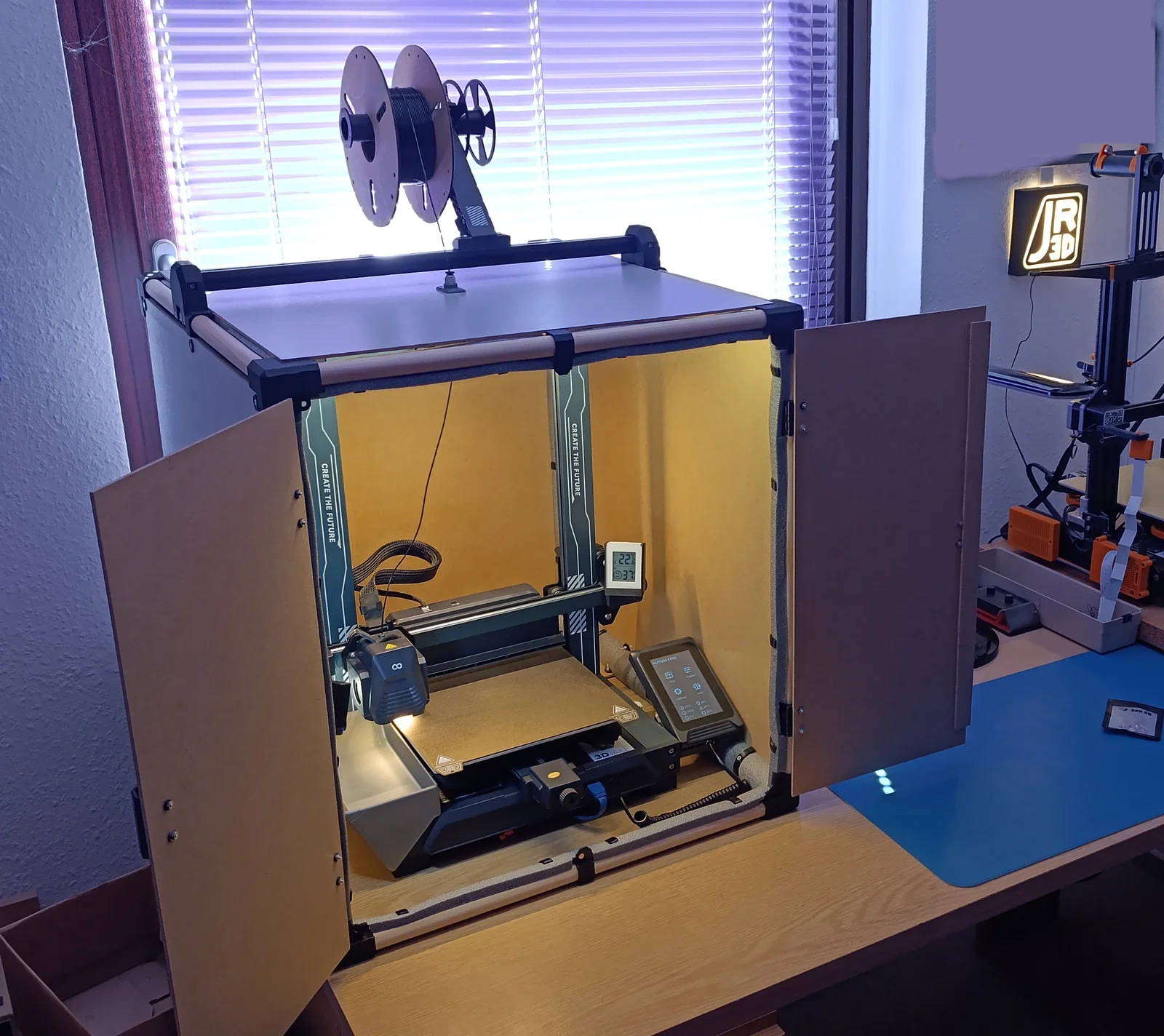

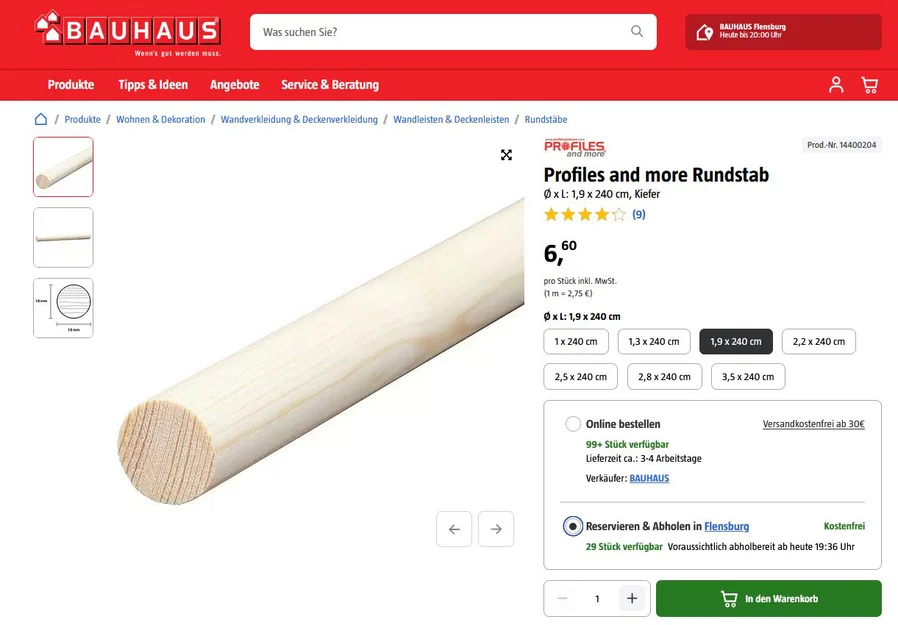

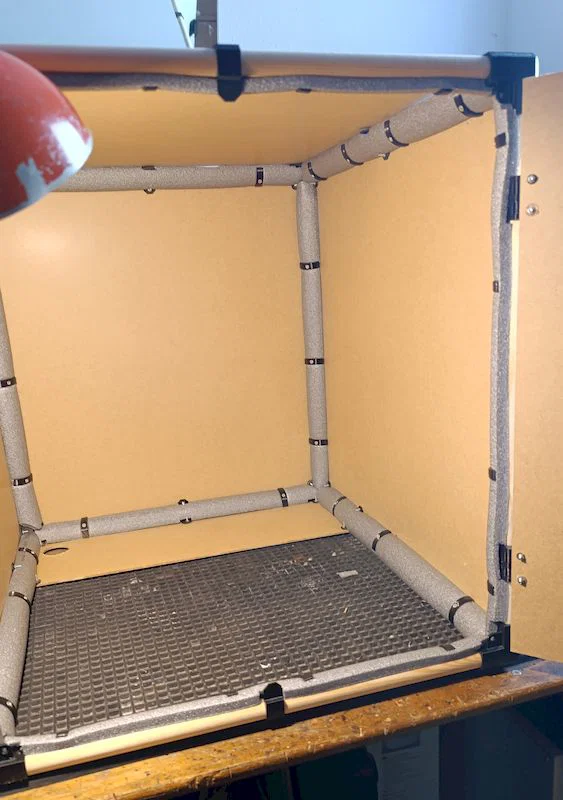

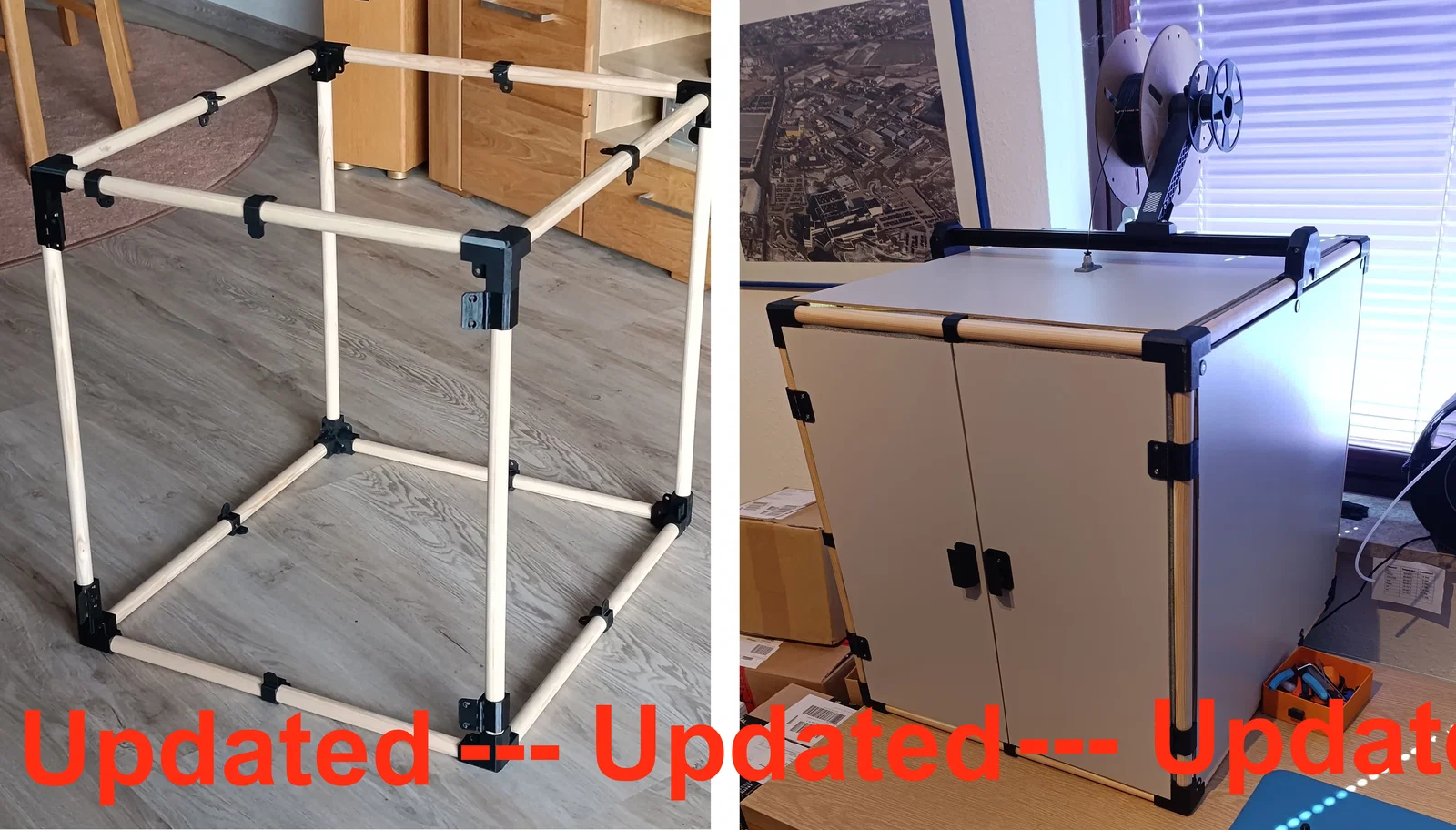

Mình đang tìm một cách rẻ tiền để làm vỏ/enclosure cho máy in 3D (Elegoo Neptune 4 Pro). Mình đã thiết kế một số chi tiết để nối các thanh gỗ tròn 19mm. Nhờ vậy có thể dựng khung enclosure rất nhanh cho nhiều mục đích khác nhau. Ngoài enclosure cho máy in, bạn cũng có thể dùng để làm chuồng cho thú nhỏ (hamster, v.v.), mini greenhouse, và các kết cấu tương tự.

Phần ốp (cladding) có thể làm bằng plywood, acrylic glass, MDF, v.v. với độ dày tối đa 5 mm; cũng có thể kết hợp nhiều vật liệu với nhau.

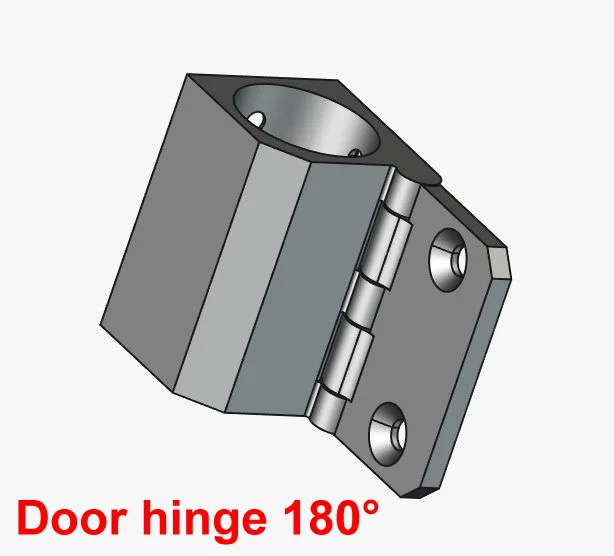

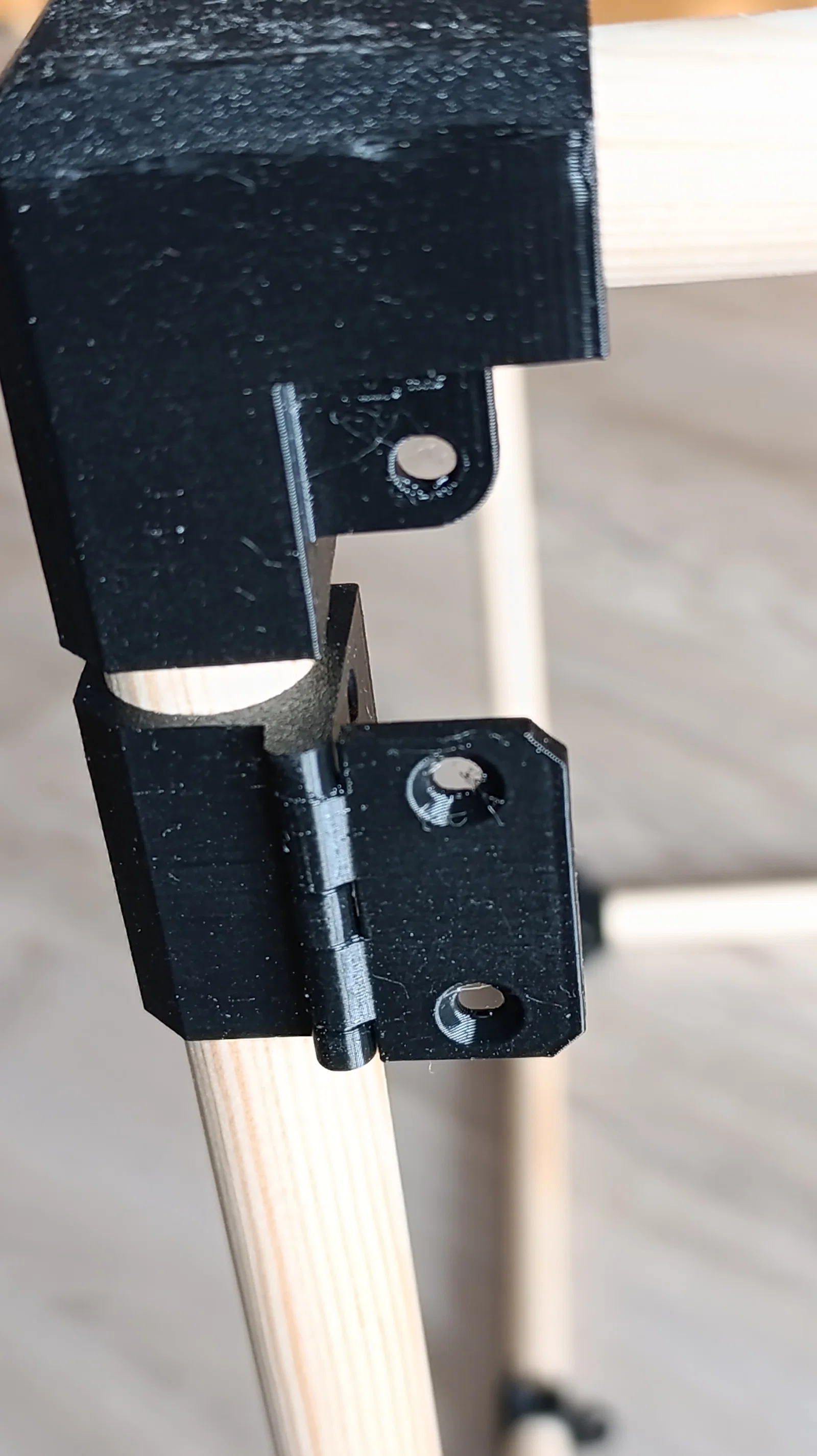

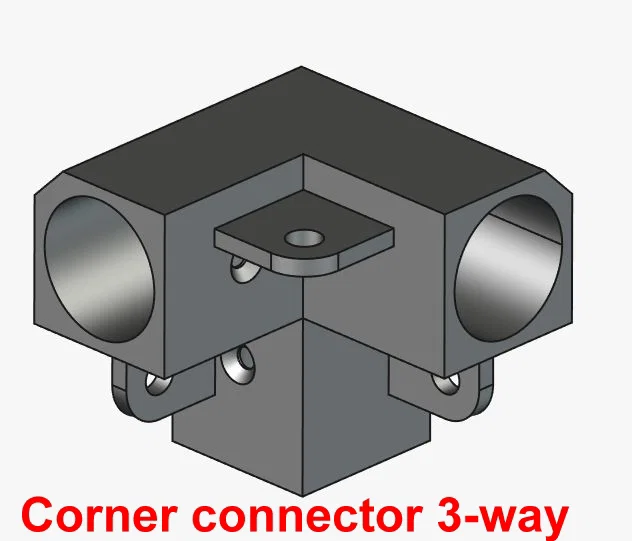

Các chi tiết hiện có được thể hiện trong hình và được mô tả trong file PDF đính kèm.

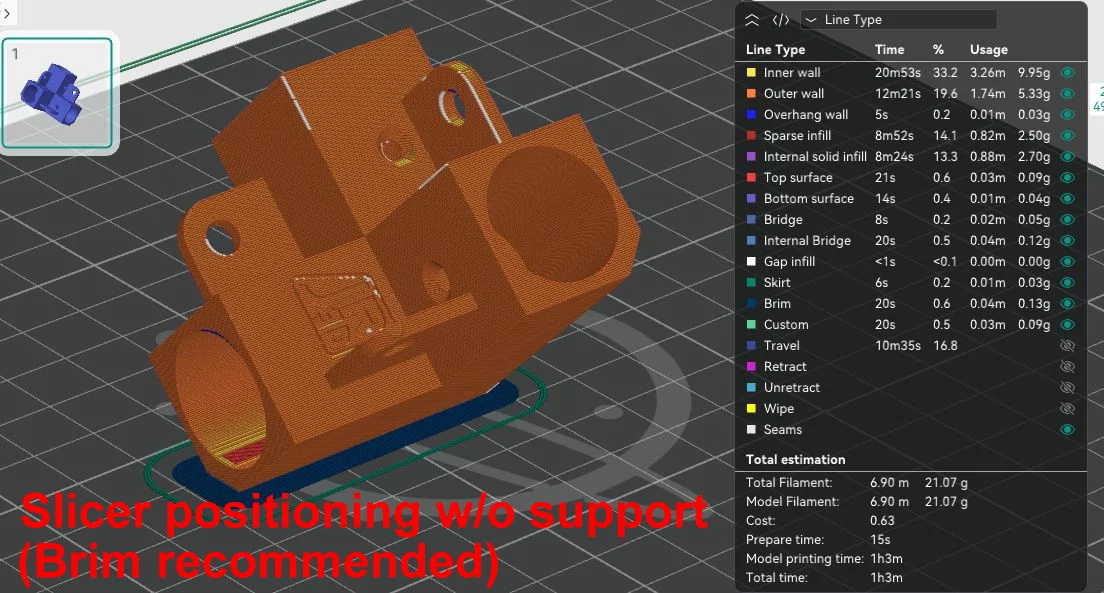

Tất cả chi tiết đều có thể in không cần supports. Hãy in các connector theo mặt vát ngoài, như trong ảnh chụp màn hình slicer. Mình khuyên dùng brim. Các chi tiết còn lại thì đặt in trên mặt có lỗ để luồn thanh gỗ.
Mình khuyên dùng PETG, nhưng PLA cũng phù hợp cho đa số nhu cầu.

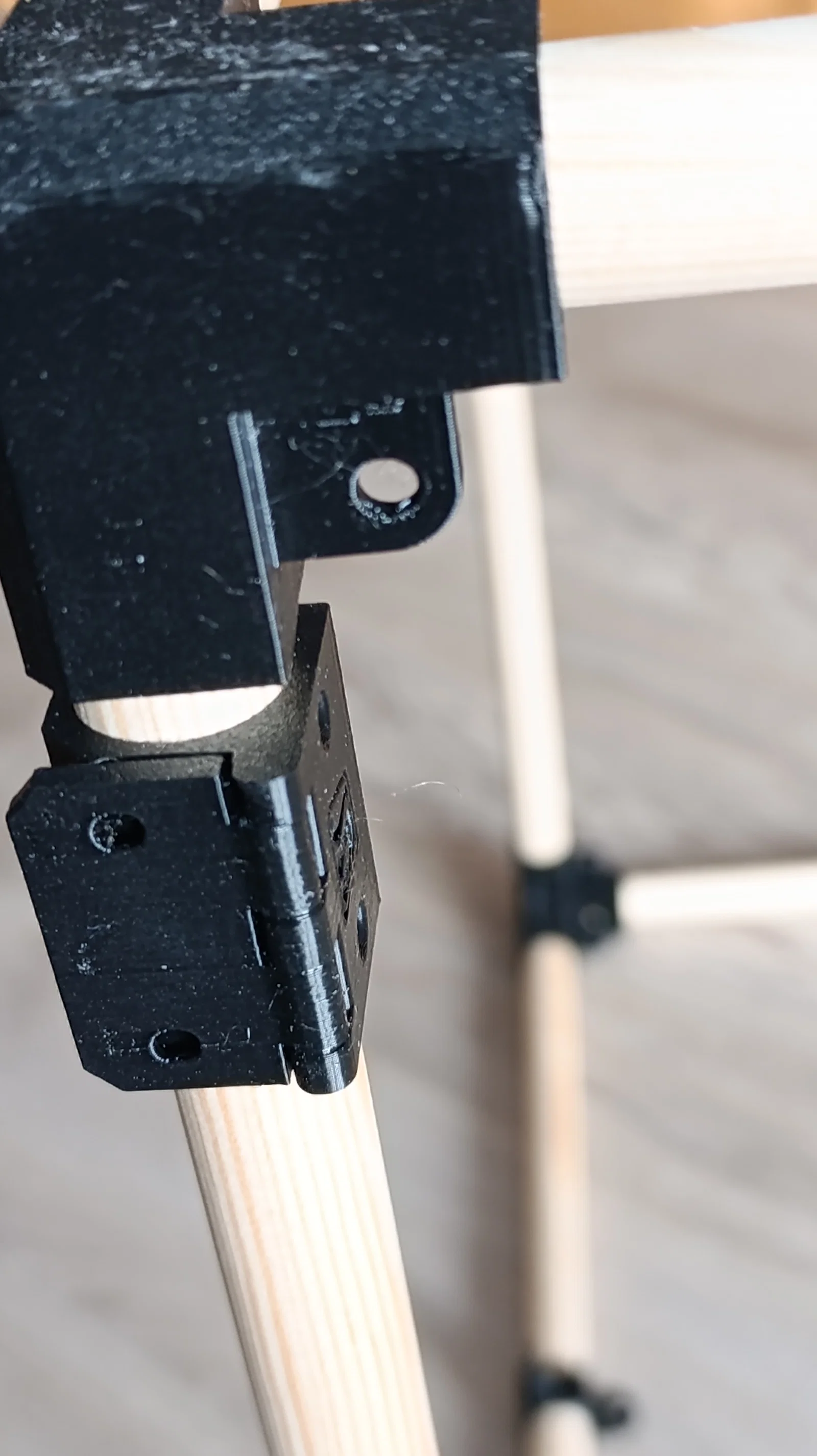

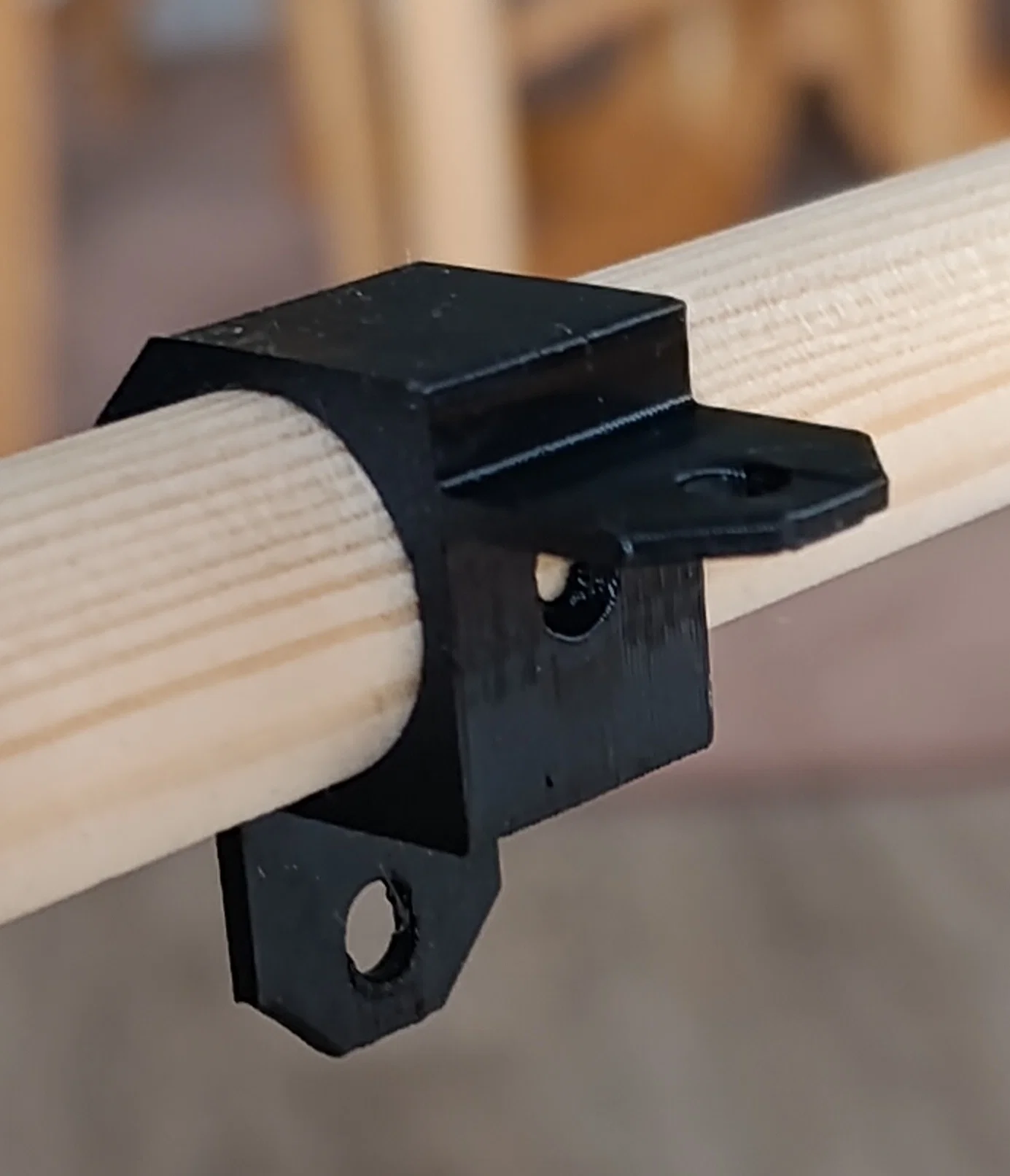

Tất cả chi tiết đều có lỗ khoan sẵn để bắt vào thanh gỗ bằng vít gỗ đầu chìm nhỏ (mình dùng 2.5 x 16). Nếu cần, gõ nhẹ chi tiết vào thanh gỗ bằng búa cao su. Nếu thấy quá chặt, có thể chà nhám nhẹ các thanh gỗ (dowel) bằng giấy nhám.

TIPS

• Nếu bạn muốn dùng thanh 3/4" thì đặt hệ số scale 100.2635 % trong slicer.

• Nếu bạn muốn đặt cắt sẵn các tấm acrylic glass theo kích thước, mình khuyên lắp xong khung như hướng dẫn trước rồi hãy đo kích thước cần thiết. Chừa hở 1–2 mm quanh viền để bù giãn nở nhiệt.

EDIT Apr. 24, 2026

• Tăng bề rộng lỗ cho thanh gỗ thêm 0.2 mm cho tất cả chi tiết.

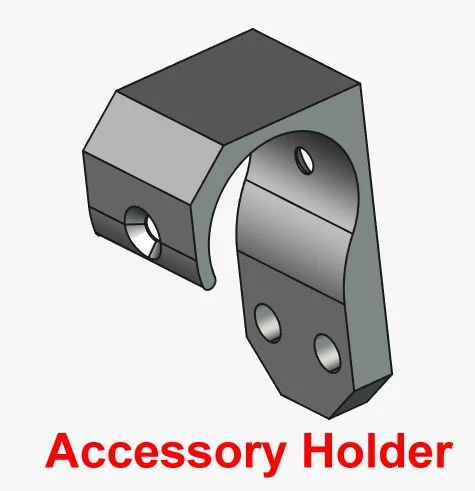

• Chỉnh sửa Accessory Holder – giờ có thể gắn thêm sau mà không cần tháo khung.

• Doorstop được chỉnh sửa và có thêm hốc để dán 2 nam châm (ø 6 mm).

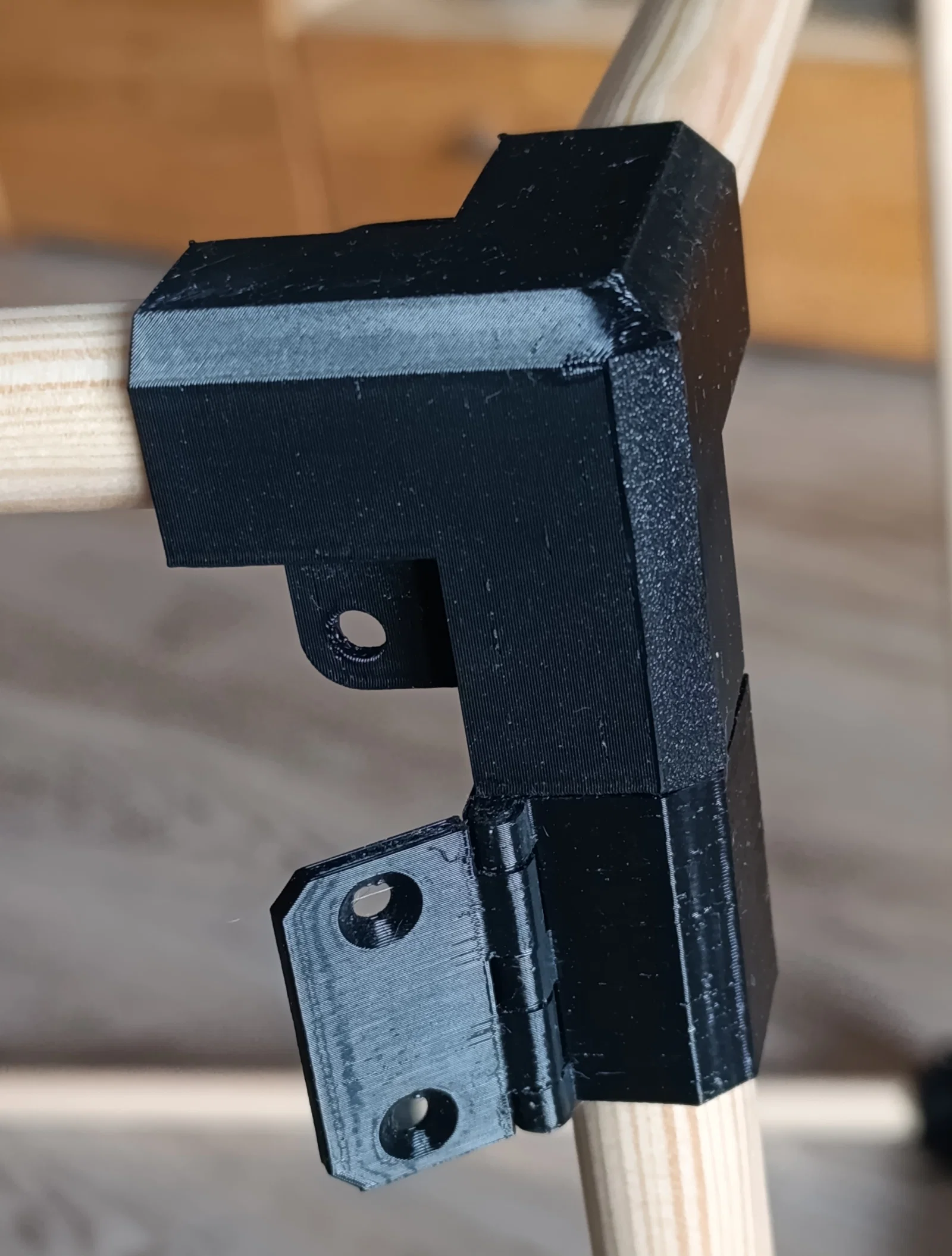

• Thêm Door handle.

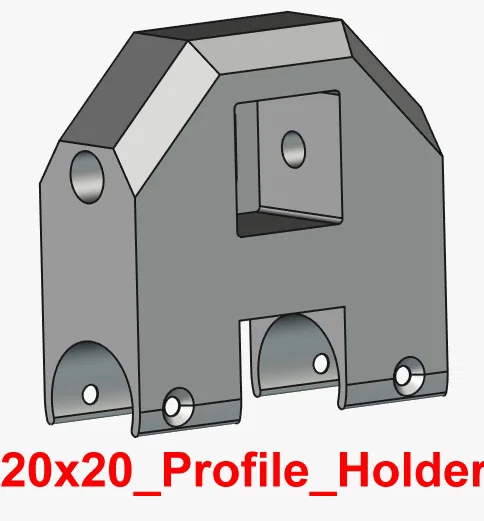

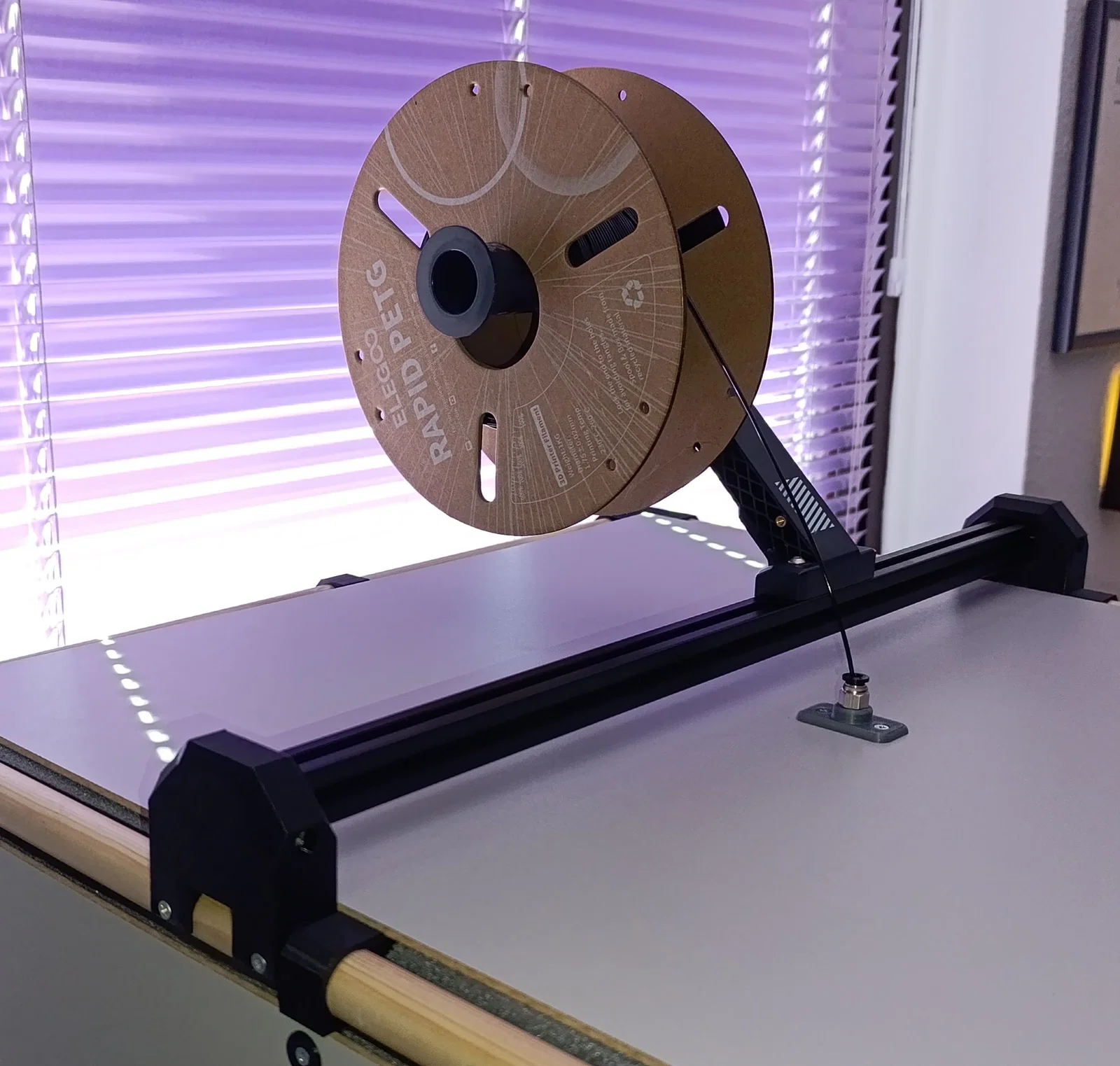

• Thêm Mounting bracket cho aluminum profile 20 x 20 mm phía trên enclosure; có thể dùng để gắn, ví dụ như filament holder.

EDIT May 2, 2026

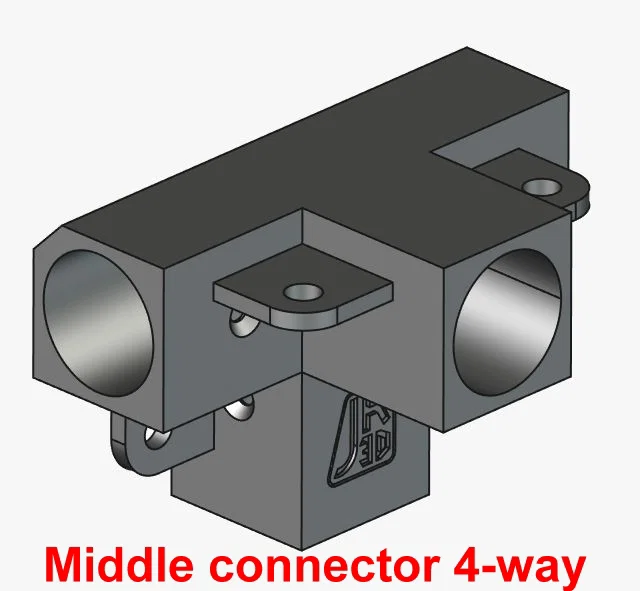

Tất cả thay đổi chỉ áp dụng cho Middle 4-way connector:

•  Sửa lỗi thiếu lỗ bắt vít gỗ.

• Đổi lỗ thanh gỗ thành dạng “through all” theo yêu cầu người dùng.

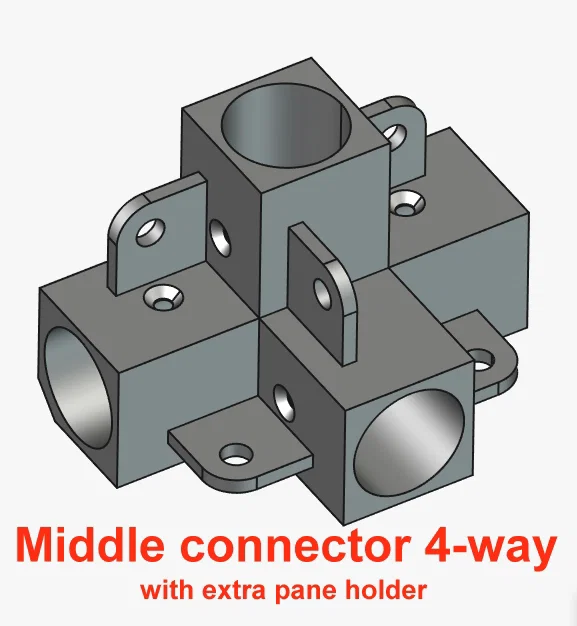

• Thêm một phiên bản có extra pane holder để có thể chia ngăn ở giữa theo yêu cầu người dùng.

  -------------------------------------------------------

Mình đang tìm một cách rẻ tiền để làm vỏ/enclosure cho máy in 3D (Elegoo Neptune 4 Pro). Mình đã thiết kế một số chi tiết để nối các thanh gỗ tròn 19mm. Nhờ vậy có thể dựng khung enclosure rất nhanh cho nhiều mục đích khác nhau. Ngoài enclosure cho máy in, bạn cũng có thể dùng để làm chuồng cho thú nhỏ (hamster, v.v.), mini greenhouse, và các kết cấu tương tự.

Phần ốp (cladding) có thể làm bằng plywood, acrylic glass, MDF, v.v. với độ dày tối đa 5mm; cũng có thể kết hợp nhiều vật liệu.
Các chi tiết liên kết hiện có được thể hiện trong hình và được mô tả trong file PDF đính kèm.

Tất cả chi tiết đều có thể in không cần support; với các connector thì đặt in trên mặt vát ngoài như trong ảnh chụp màn hình slicer, mình khuyên dùng brim. Các chi tiết còn lại thì đặt in trên mặt có lỗ để luồn thanh gỗ.
Mình khuyên dùng PETG, nhưng PLA cũng OK cho đa số ứng dụng.
Tất cả chi tiết đều có lỗ để cố định vào thanh gỗ bằng vít gỗ đầu chìm nhỏ (mình dùng 2,5 x 16). Nếu cần thì dùng búa cao su gõ nhẹ cho khớp vào thanh gỗ. Nếu thấy quá chặt, có thể chà nhám nhẹ các thanh gỗ bằng giấy nhám.

TIPPS

• Nếu dùng thanh gỗ 3/4" thì đặt scale 100,2635 % trong slicer.

• Nếu đặt cắt tấm acrylic glass theo kích thước, mình khuyên bạn lắp xong khung như hình trước rồi đo kích thước cần cắt. Chừa hở 1–2mm quanh viền để bù giãn nở theo nhiệt độ.

EDIT 24.04.26

• Tất cả lỗ cho thanh gỗ được tăng thêm 0,2 mm.

• Accessory Holder được chỉnh sửa và giờ có thể gắn thêm sau mà không cần tháo khung.

• Doorstop được chỉnh sửa và thêm hốc để dán 2 nam châm (ø 6 mm).

• Thêm tay nắm cửa.

• Thêm giá/ke gắn cho aluminum profile 20 x 20 mm phía trên enclosure; ví dụ có thể dùng để gắn filament holder.

EDIT 02.05.26

Tất cả thay đổi chỉ liên quan tới 4-fach Connector:

• Sửa lỗ bắt vít gỗ bị thiếu.

• Đổi lỗ thanh gỗ thành lỗ xuyên suốt (theo yêu cầu người dùng).

• Bổ sung phiên bản có thêm panel holder để chia ngăn ở giữa (theo yêu cầu người dùng).
