Động cơ tên lửa Merlin 1D (SpaceX)

Tác giả CaptaineWILL_1162749

Lượt tải: 2
Lượt thích: 1
Lượt coi: 50
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 29 file · 63,1 MB· 63,1 MB

File 29 63,1 MB

pins_1778209540.stlSTL · 367,1 KB
gimble_lowermirror_1_1778209541.stlSTL · 878,8 KB
chamber_1778209542.stlSTL · 5 MB
nozzle_1778209543.stlSTL · 4,5 MB
gas_generator_1778209544.stlSTL · 9,5 MB
turbin_1778209546.stlSTL · 1,3 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #377686
Danh mục: Miniatures
Ngày đăng: 08/05/2026
Giấy phép: CC BY — Ghi công
Thẻ: thingiverse
spacex
falcon9
spacexrocket
spacexbfr

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

SpaceX Merlin là một họ động cơ tên lửa do SpaceX phát triển để dùng cho các phương tiện phóng Falcon 1, Falcon 9 và Falcon Heavy. Động cơ Merlin dùng RP-1 và liquid oxygen làm nhiên liệu/oxy hoá, theo chu trình gas-generator. Ban đầu, Merlin được thiết kế để có thể thu hồi trên biển và tái sử dụng.

Bộ injector ở “trái tim” của Merlin thuộc loại pintle, kiểu từng được dùng lần đầu trên động cơ hạ cánh của Apollo Lunar Module (LMDE).

Nhiên liệu được cấp qua một turbopump trục đơn với dual impeller. Turbopump cũng cung cấp chất lỏng áp suất cao cho các hydraulic actuators, rồi sau đó được tuần hoàn về cửa vào áp suất thấp. Cách này loại bỏ nhu cầu dùng một hệ truyền động thủy lực riêng, và đồng nghĩa việc điều khiển thrust vectoring bị lỗi do hết dầu thủy lực là không thể xảy ra.

How I Designed This

The Amazing Merlin!

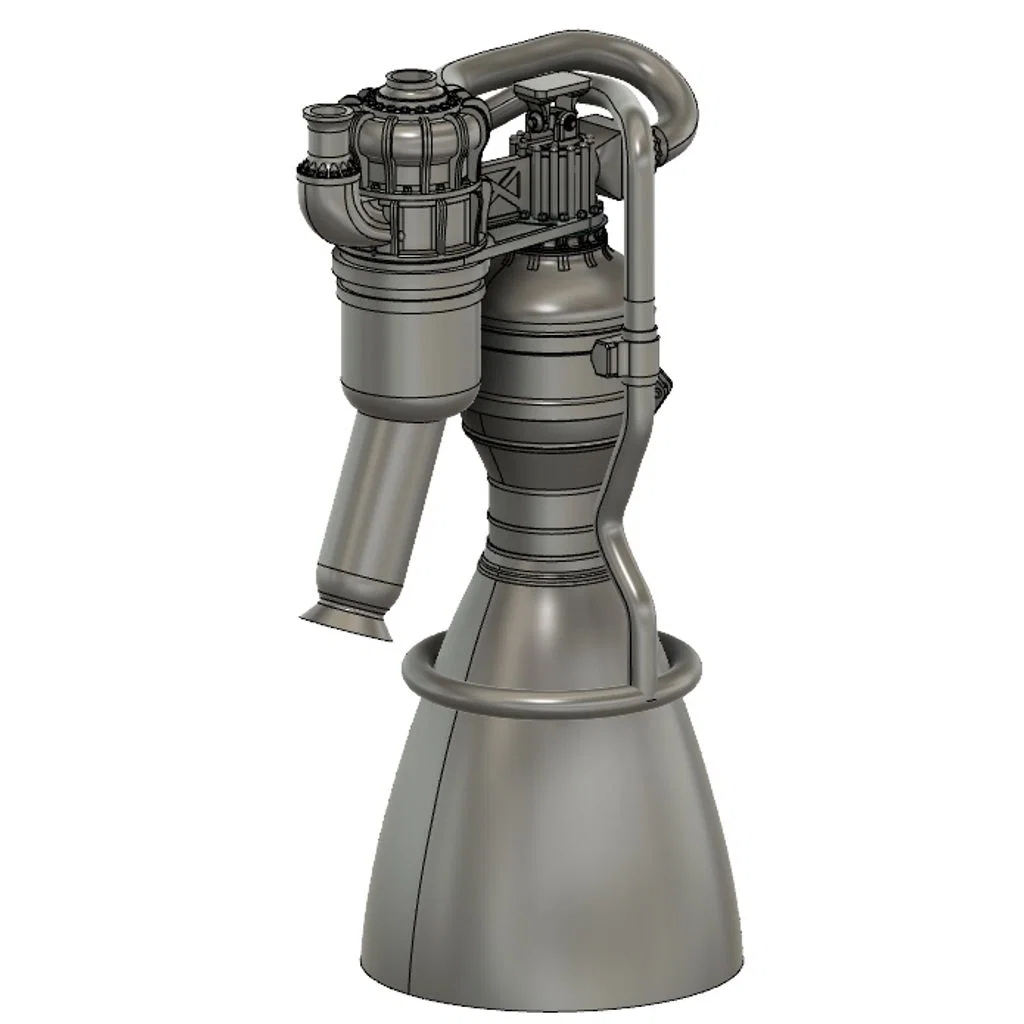

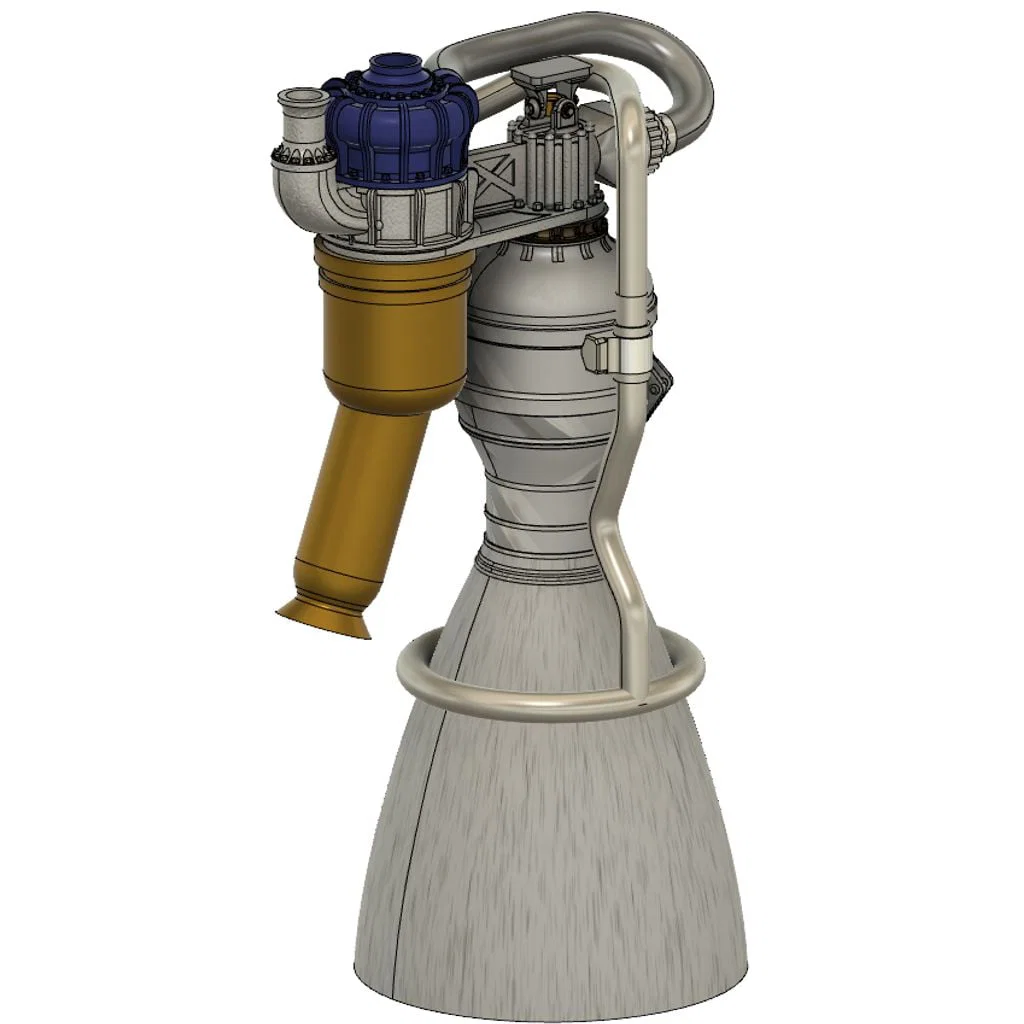

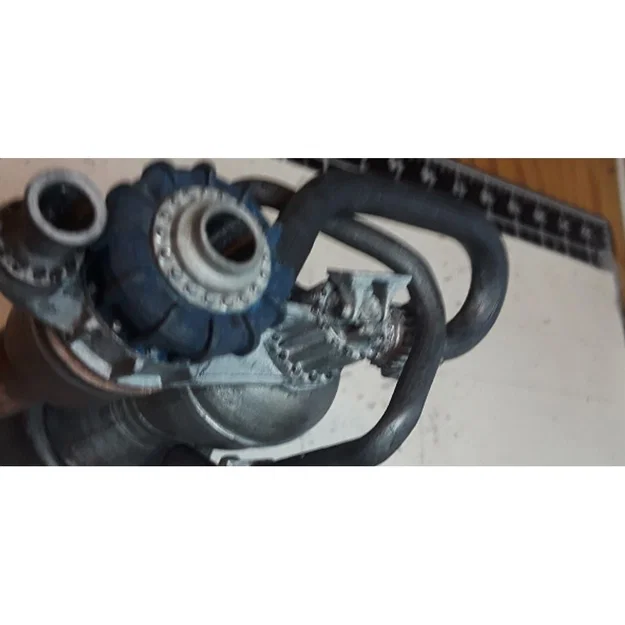

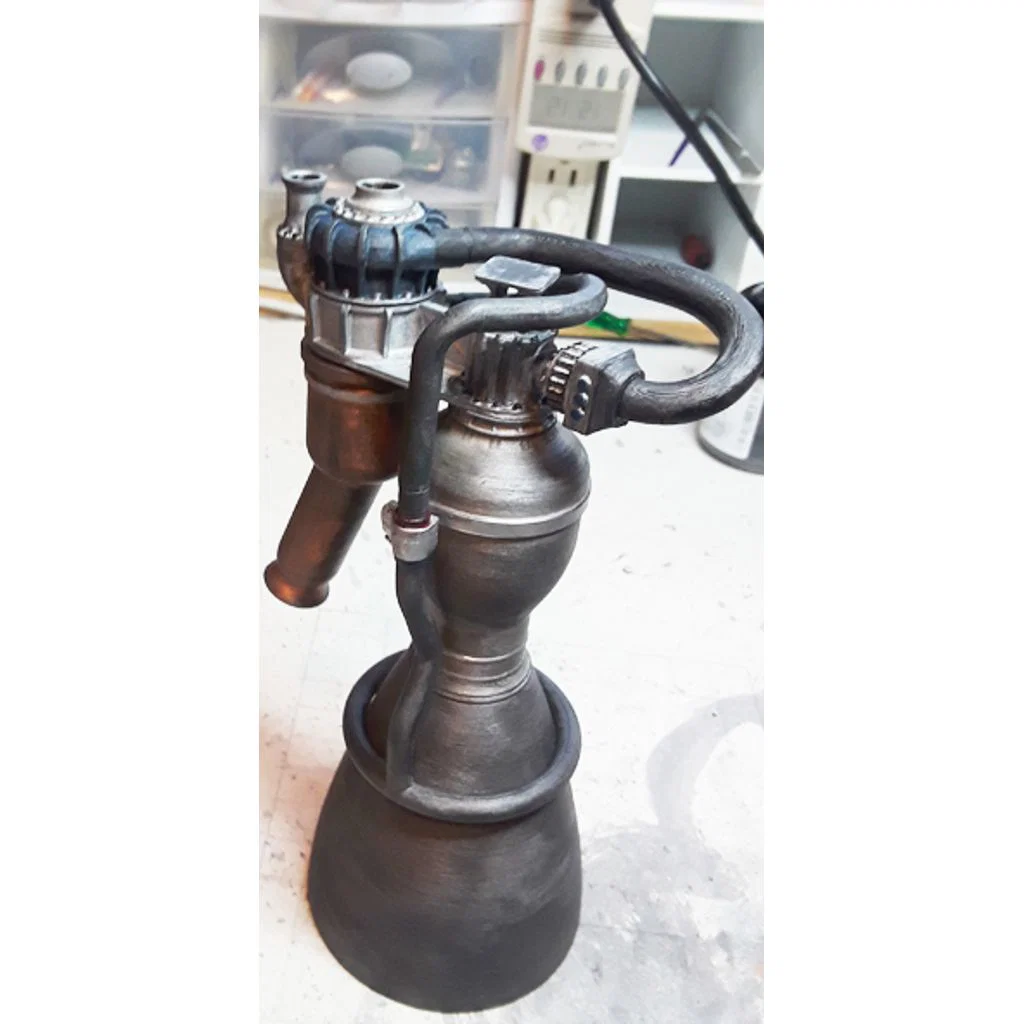

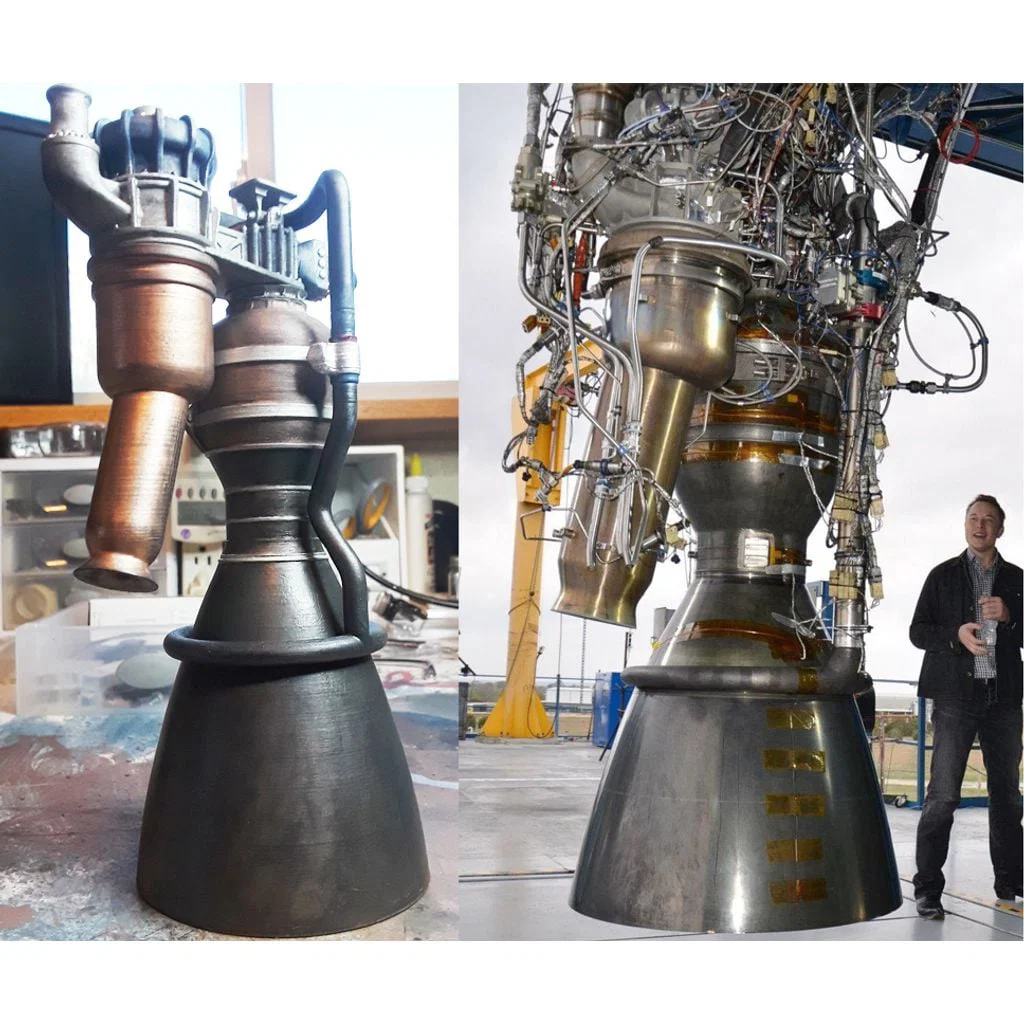

Mình dùng vài tấm hình do Elon Musk và SpaceX cung cấp để dựng các chi tiết trong Fusion 360. Mình dựa trên kinh nghiệm kỹ sư để “đoán” một số phần, nhưng nhìn chung mẫu này thể hiện được hệ thống ống dẫn nhiên liệu và oxidizer đi qua động cơ.
