Bảo vệ trục chính/ren spindle cho máy tiện L00 (L00 Lathe Spindle Protector)

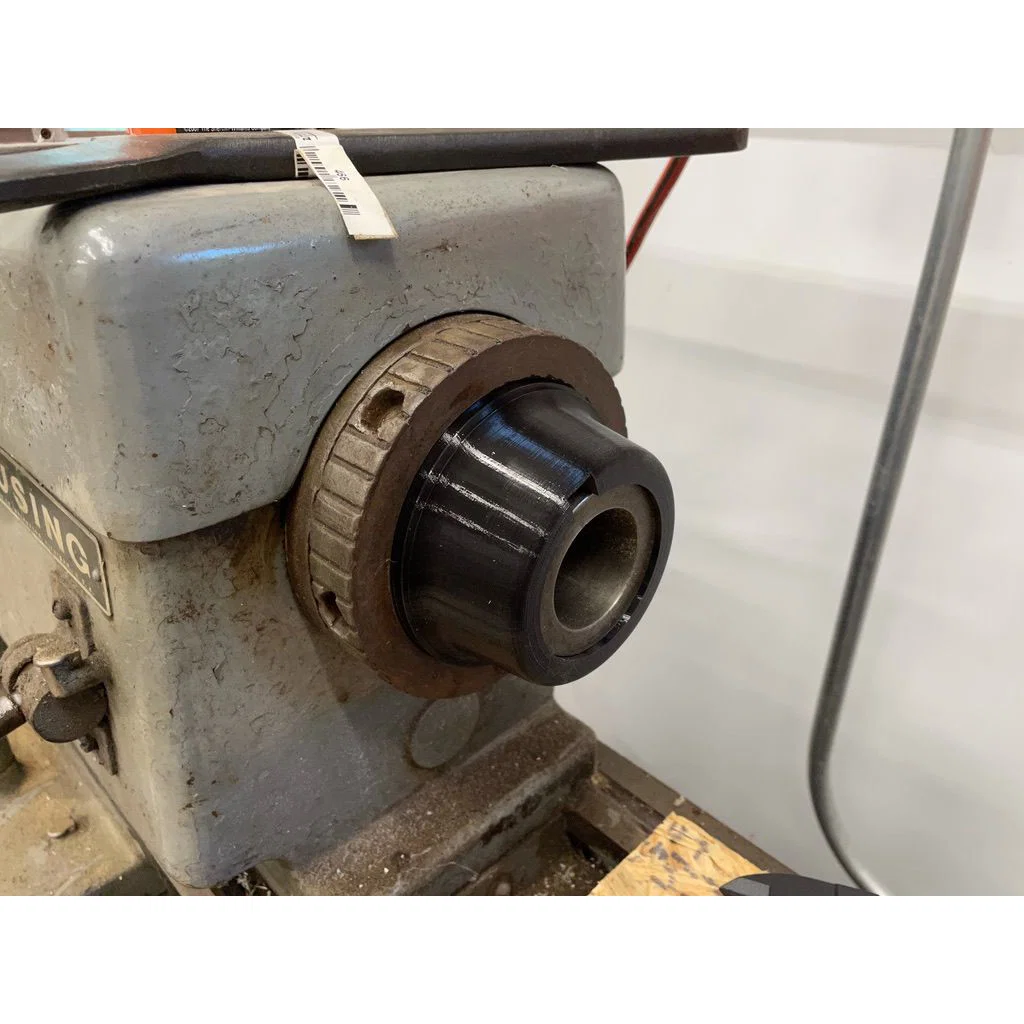

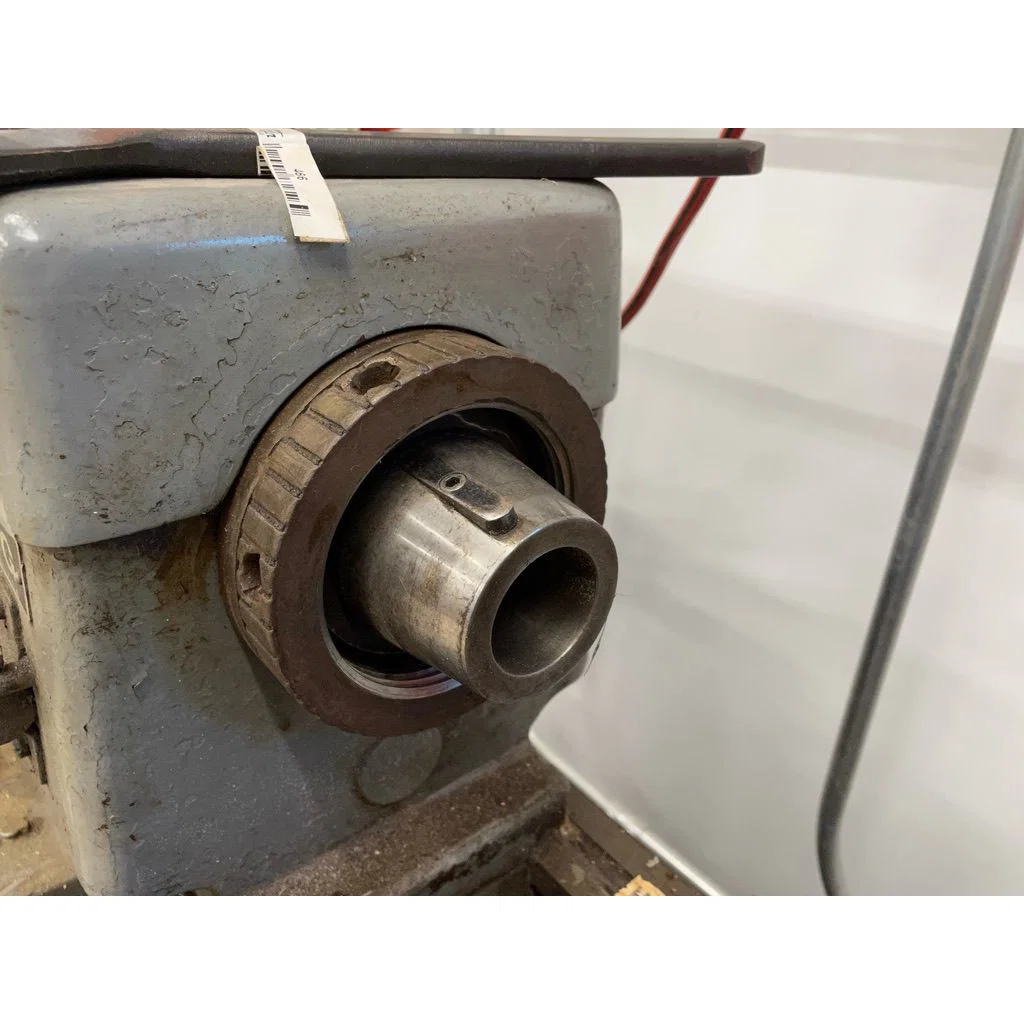

Đây là một món bảo vệ trục chính/bước ren (spindle/thread protector) cho máy tiện dùng spindle loại L00. Nó khá hữu ích khi bạn đang dùng mũi chống tâm (centers), bộ collet closer, hoặc các thiết bị khác mà không có chuck hay faceplate gắn cố định. Mình đã test vừa trên máy tiện Clausing 5418 của mình, nhưng khả năng là sẽ dùng được với bất kỳ máy nào có spindle nose kiểu này. Hình chụp cho thấy bản in thực tế đang lắp trên máy tiện của mình, và spindle nose khi chưa lắp món này, phòng trường hợp bạn chưa chắc máy của mình có đúng loại spindle này không.

Print Settings

Printer Brand:

Creality

Printer:

Ender 3 Pro

Rafts:

No

Supports:

Không quan trọng

Resolution:

200

Infill:

20

Filament: PolyMaker PLA

Notes:

Mình in layer height 0.16mm để chi tiết phần ren đẹp hơn so với 0.20mm. Cura có xu hướng thêm tree supports cho khoảng 90° cuối của phần ren phía trên, và thấy hoạt động khá ổn. Nếu in bằng PETG thay vì PLA thì sẽ cứng cáp hơn; mình sẽ xem trong quá trình sử dụng có thành vấn đề không.
