Hệ thống hút bụi trong xưởng gỗ của mình dùng ống PVC 6" loại "Sewer and drain" (S&D) cho các tuyến chính, nhưng mình cần tách một nhánh từ tuyến chính ra ống PVC schedule 40 cỡ 2". Tìm hoài không thấy phụ kiện bán sẵn phù hợp, nên mình tự thiết kế cái này trong Fusion 360 và in bằng PETG.

Mình không rõ có bao nhiêu người cũng dùng 6" S&D cho hệ thống hút bụi, nhưng mình đăng lên đây để ai cần thì dùng. Mình có kèm file Fusion 360 và file .STEP cho ai muốn chỉnh sửa.

Kích thước

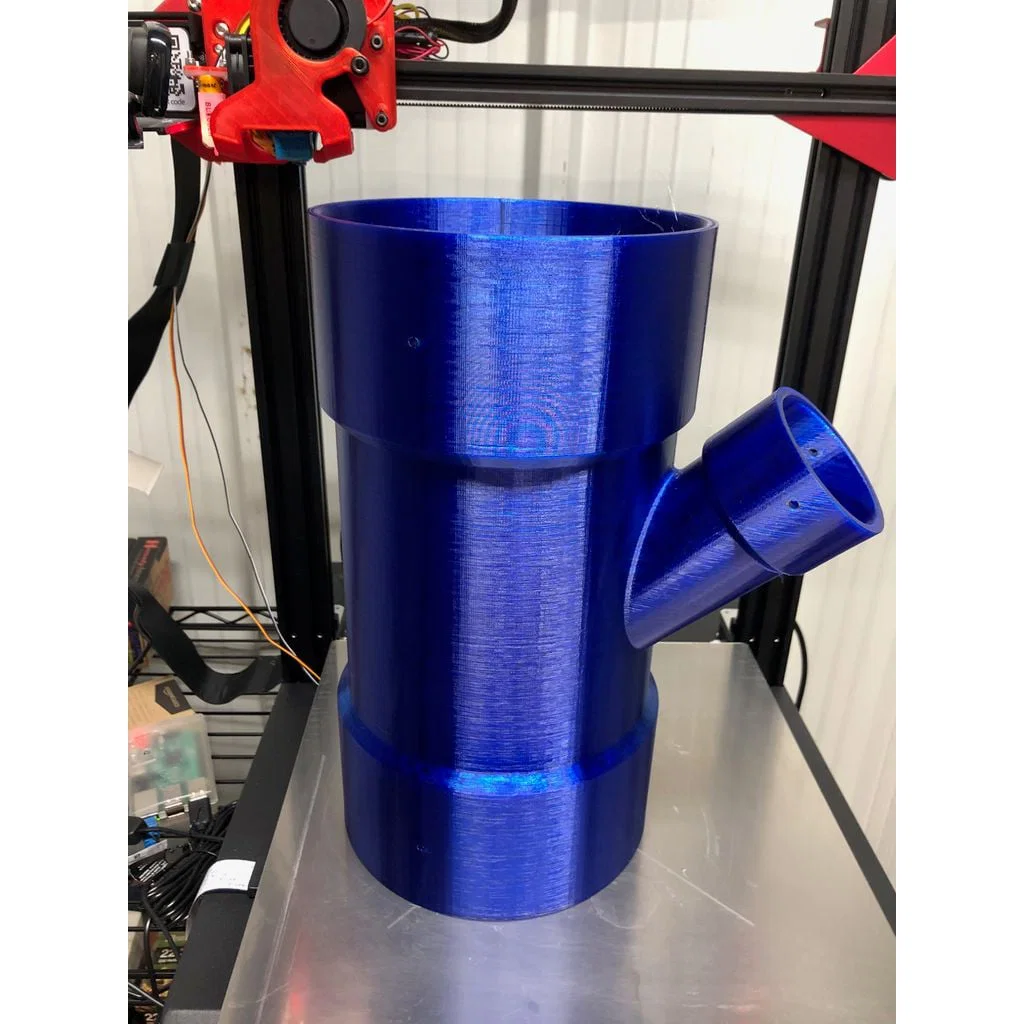

Theo bản vẽ, đường kính trong (ID) của hai đầu hub 6" là 6.3", và ID của hub 2" là 2.4". Với máy in của mình thì độ khít vừa sát, nhưng không quá chặt khi chụp lên các ống tương ứng. Chiều cao tổng thể là 12", nên bạn sẽ cần máy in khá lớn để in được chi tiết này. Mỗi hub có hai lỗ 1/8" để bắt vít, vì mình lắp hệ thống của mình theo kiểu đó.

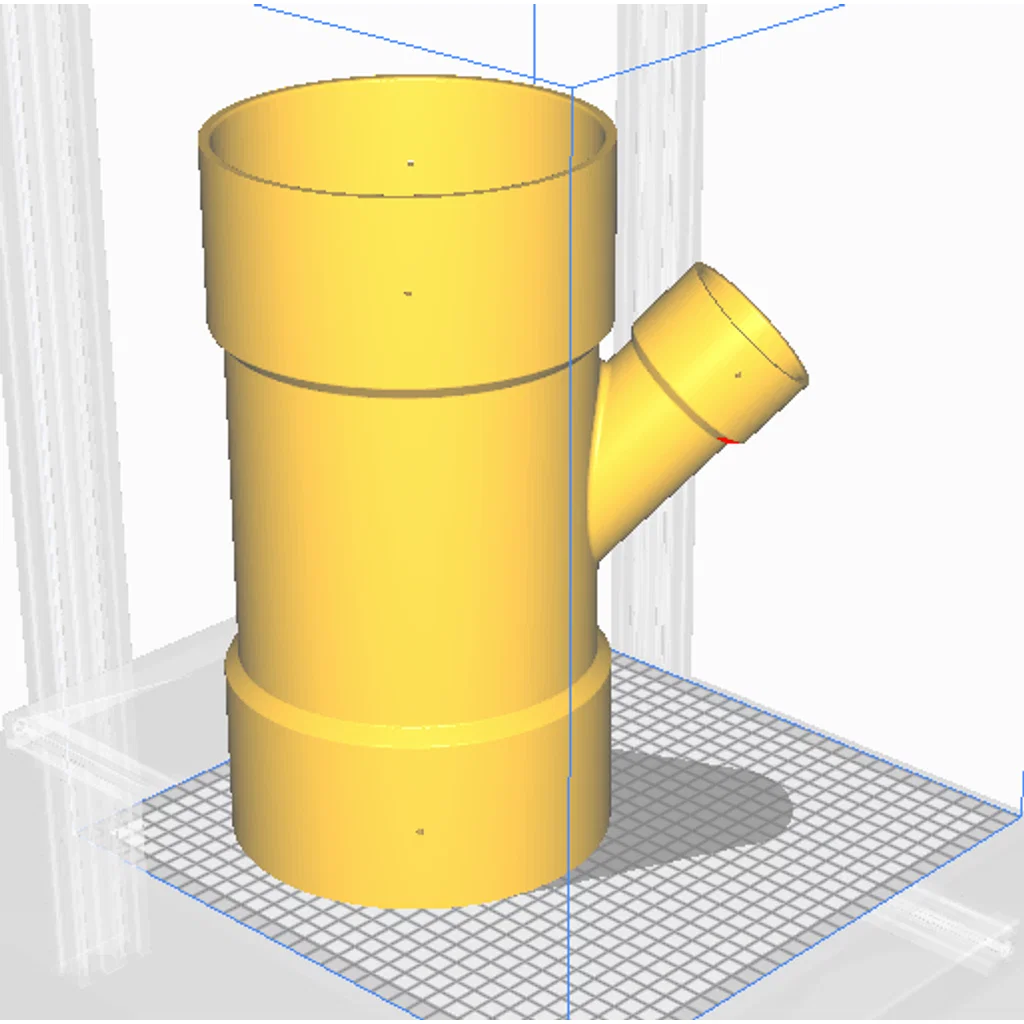

Mình có kèm thêm phiên bản thứ hai, mình đánh dấu là "short". Bản đó chỉ cao 9", và sẽ vừa thể tích in của Ender 3 nếu bạn tắt skirt/brim/raft trong slicer. Bạn sẽ cần đặt hướng mẫu nghiêng 45 độ như trong hình.

Thiết lập in

Hãng máy in:

Creality

Máy in:

CR10S PRO

Rafts:

No

Supports:

Yes

Độ phân giải:

.2

Infill:

20%

Filament: eSun PETG

Ghi chú:

Chỉ cần supports từ build plate thôi, và tree supports của Cura chạy rất ổn với mẫu này. Mẫu này tốn khá nhiều filament (hơn 700g), và mất khoảng 4 ngày để in với các thiết lập ở trên.

Category: Parts
