Adapter Prusament Refill Legacy (Non-NFC) sang Sunlu Reusable Spool
Vòng adapter giúp gắn Prusament refill đời cũ (ống carton, non‑NFC) lên Sunlu reusable spool. In 2 vòng, lắp kiểu friction fit để cuộn refill ngồi sát hai bên; khuyên dùng PETG/ASA nếu hay sấy filament.
Mô tả
Adapter Prusament Refill Legacy (Non-NFC) sang Sunlu Reusable Spool
Prusa đang xả hàng mấy cuộn refill đời cũ để dọn chỗ cho loại refill NFC mới hơn. Nếu bạn có vài cuộn filament refill cho spool OG, bạn có thể chuyển qua dùng spool Sunlu bằng mấy cái vòng (ring) này.
Cách in
In 2 cái (mỗi đầu spool 1 cái) đúng như file, layer height nào cũng được. Mình khuyên dùng vật liệu chịu nhiệt cao hơn loại filament bạn đang nạp nếu bạn hay sấy filament. Với spool của mình, mình dùng ASA cho mấy cái ring, nhưng không bắt buộc. Nếu bạn thường xuyên sấy spool và bạn nạp PLA, thì khuyên nên in ring bằng PETG trở lên.
Về các vòng (Rings)

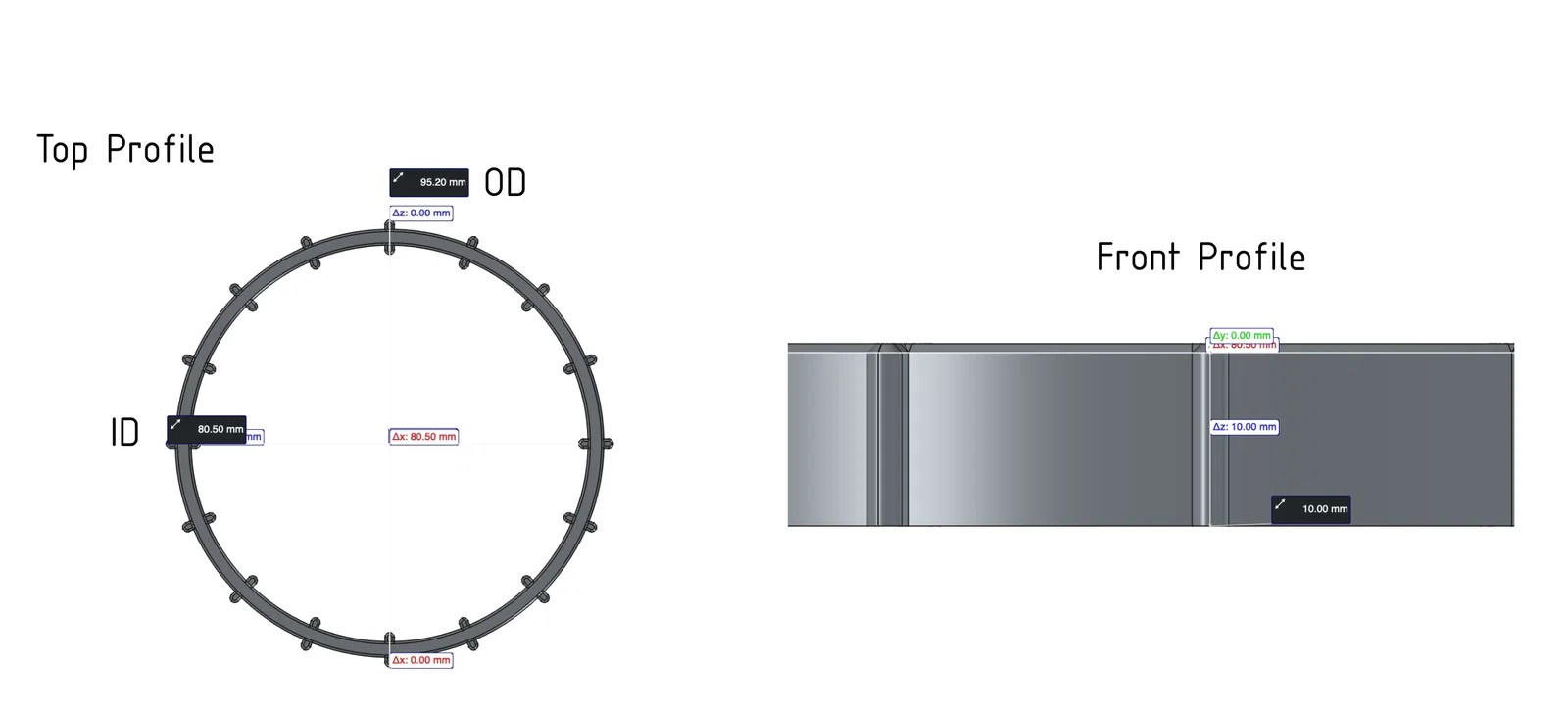

Mấy cái này sẽ khít khi gắn lên spool Sunlu, và cũng sẽ khít khi lắp vào Prusament refill. Thiết kế có các điểm tỳ để tạo kiểu lắp ma sát (friction fit) cả khi gắn lên spool Sunlu lẫn khi nhét vào ống carton của refill.
Lắp đặt
-
Tháo ngàm (unclip) spool Sunlu
-

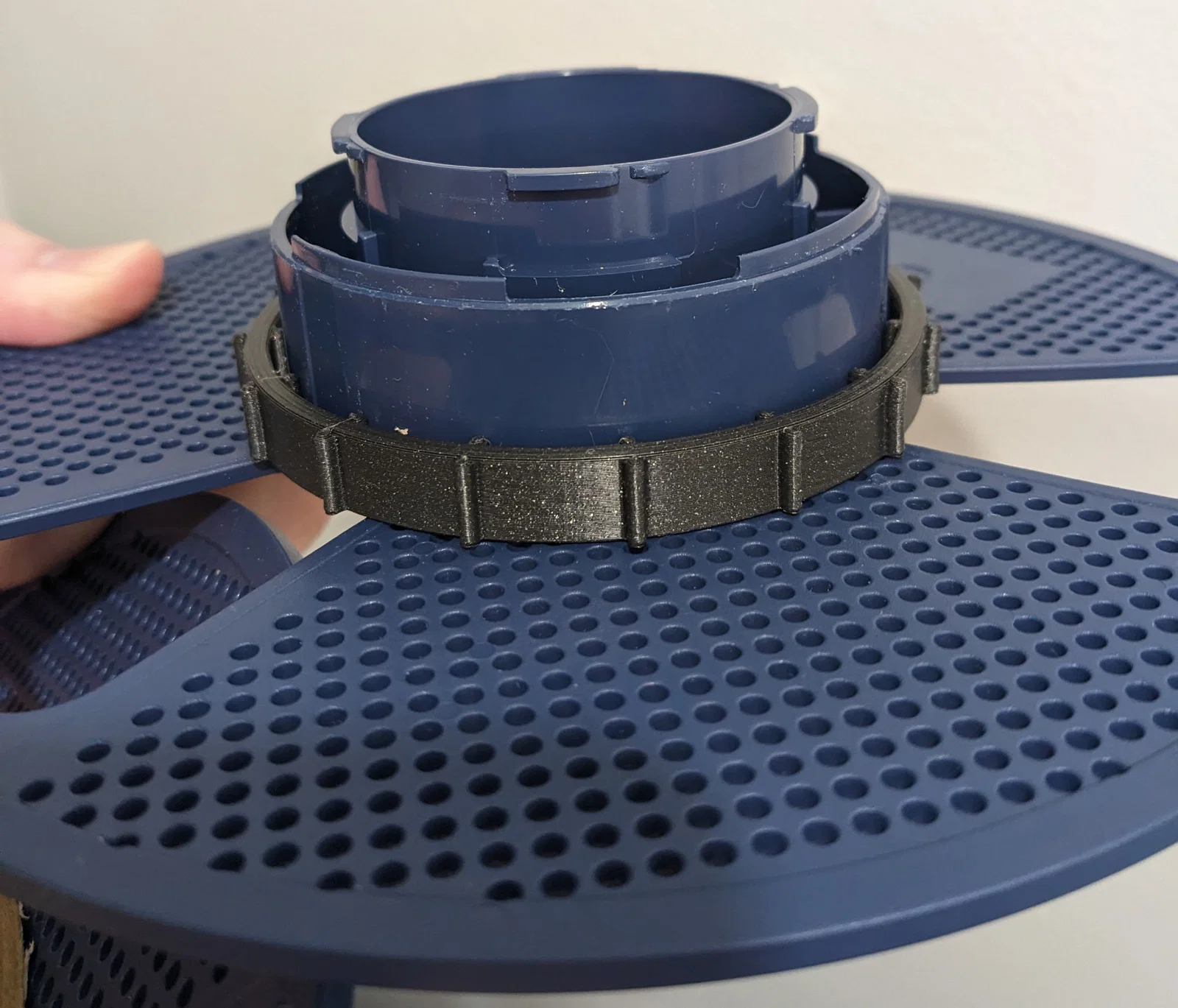

Trên một nửa spool, đặt ring xuống hết cỡ với mặt vát (beveled) hướng vào trong và mặt phẳng tỳ sát vào thành spool (lưu ý phần vát rất nhẹ nên có thể phải nhìn kỹ, nhưng phần vát có vẻ giúp lắp ống refill dễ hơn)
-
Làm tương tự với nửa còn lại
-

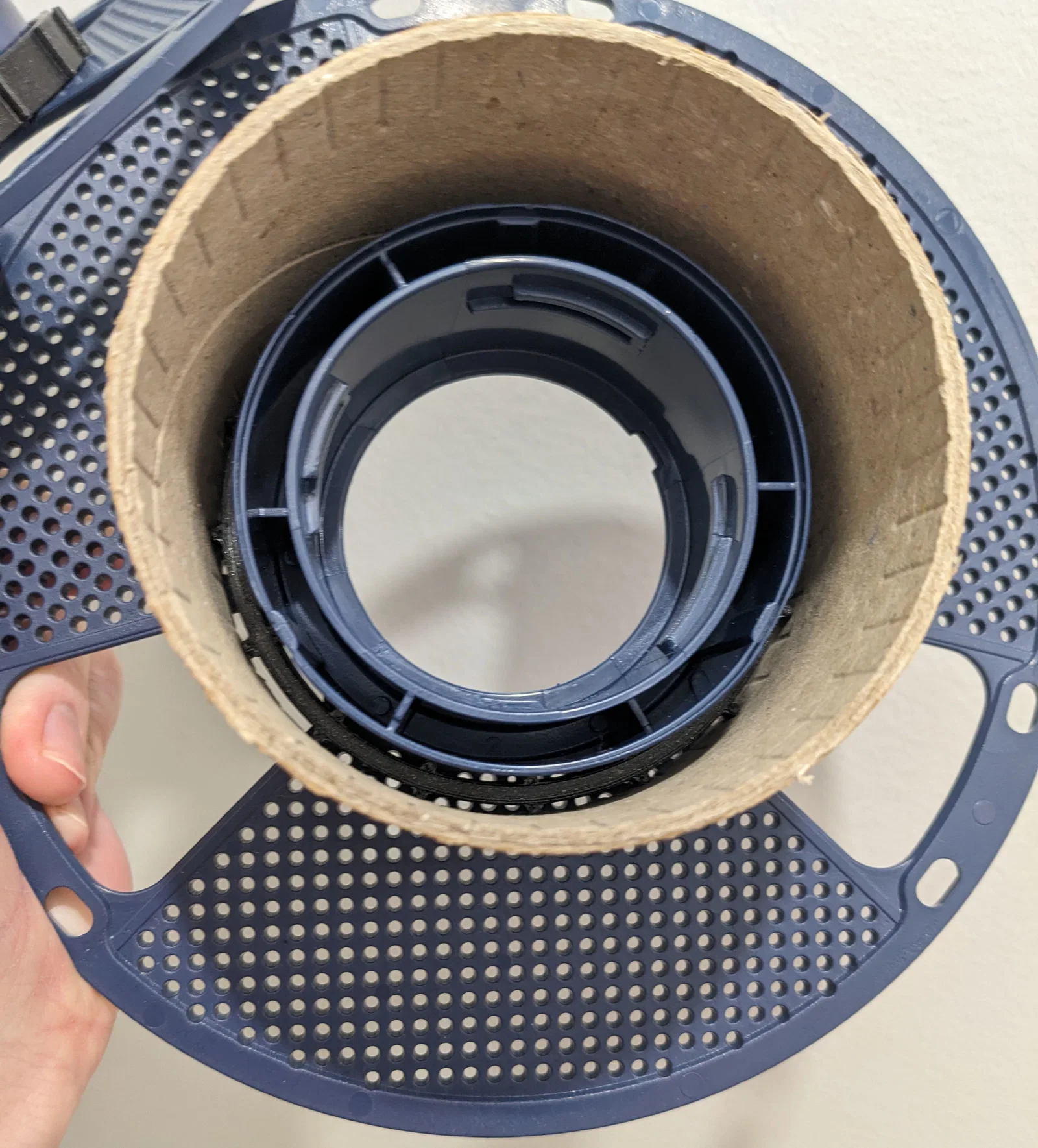

Đặt cuộn Prusament refill xuống ring ở một nửa spool rồi ấn mạnh xuống cho đến khi refill nằm sát (flush) vào thành spool Sunlu. Có thể sẽ cần dùng lực.
-
Đặt nửa còn lại của spool Sunlu lên refill. Sẽ cần lực nhiều hơn, nhưng nhớ cẩn thận kẻo gãy các ngàm giữ hai nửa spool.
-

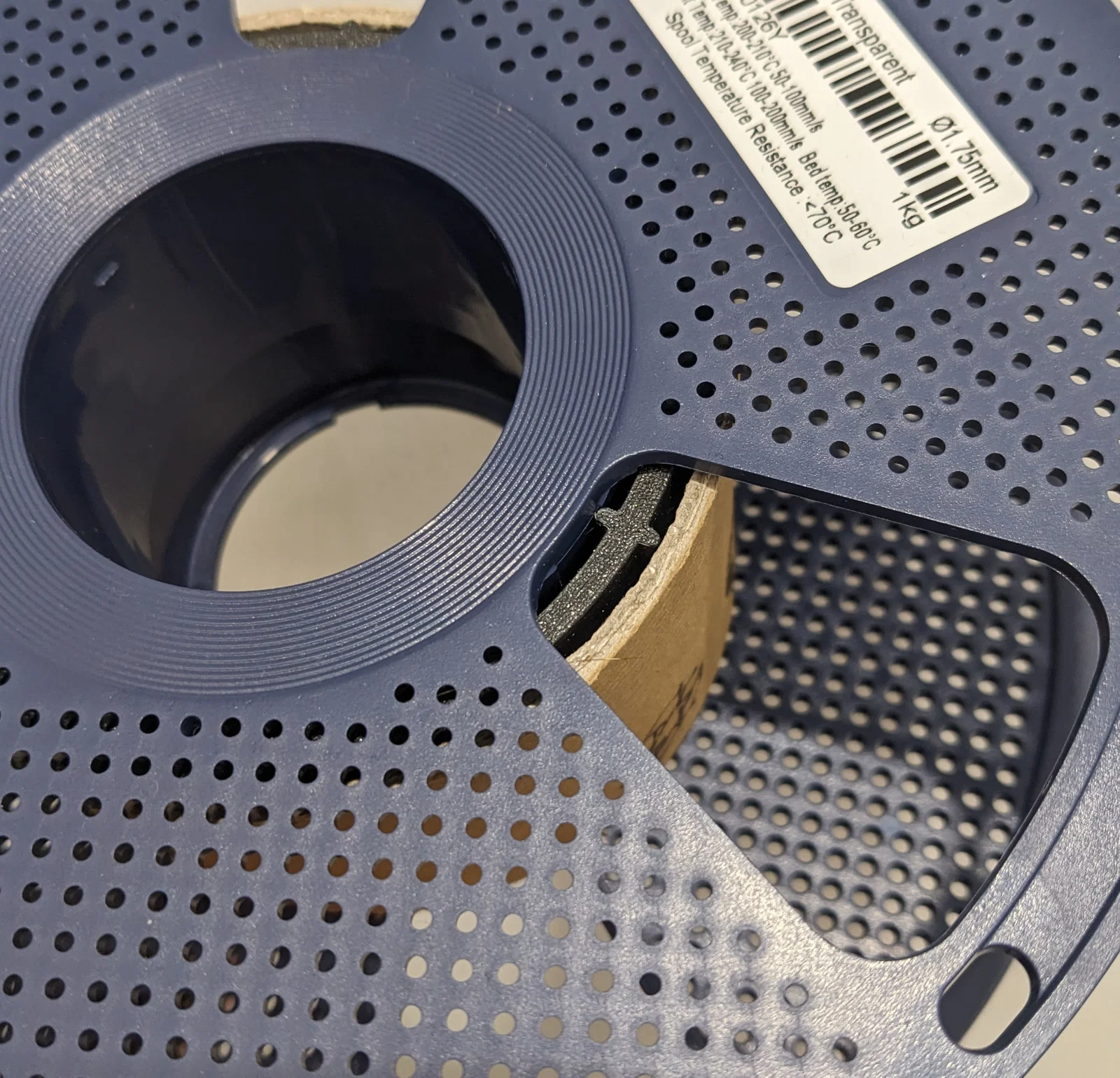

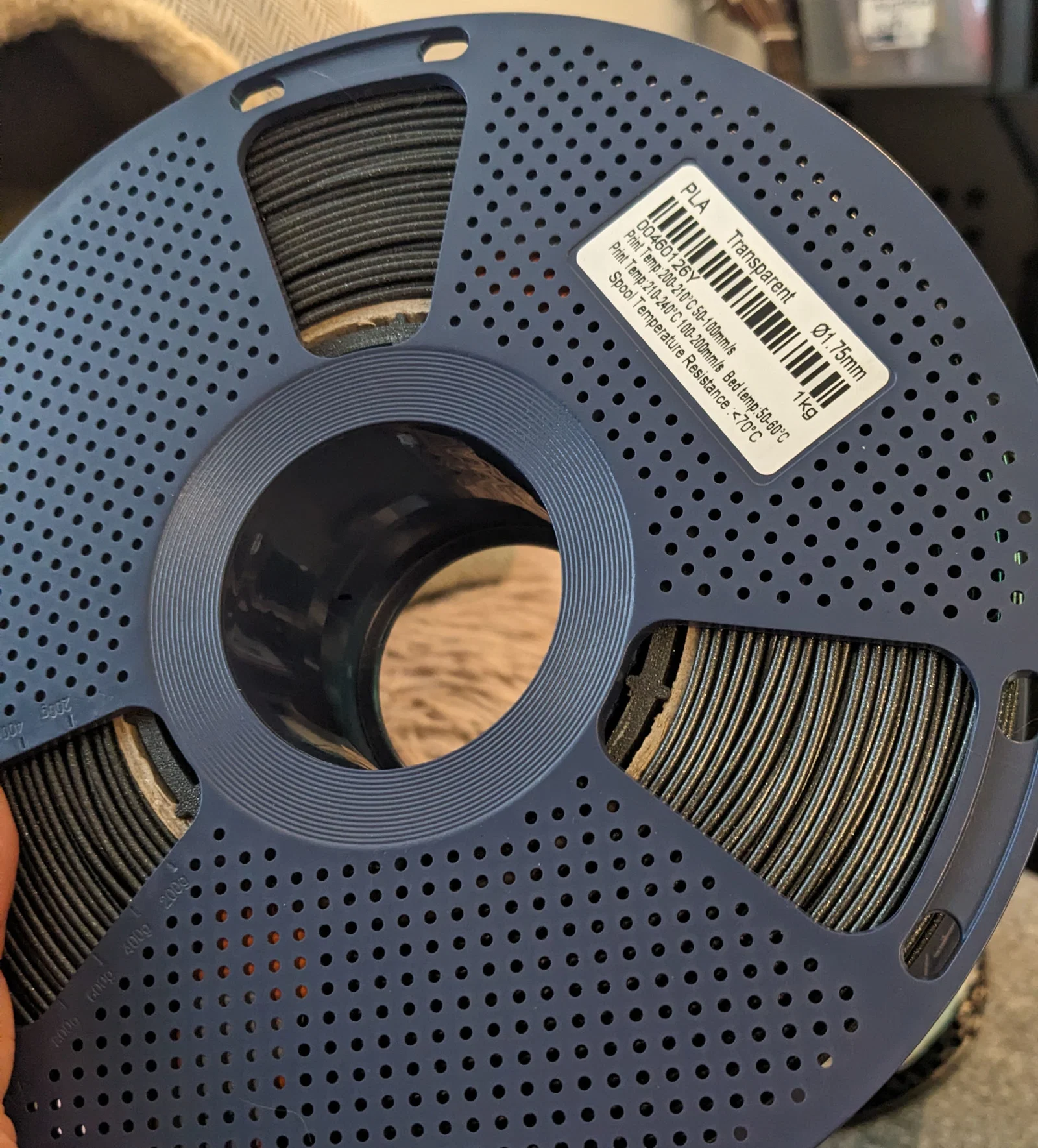

Khi refill đã sát đều hai bên với spool Sunlu, vừa giữ lực vừa xoay nhẹ hai nửa cho tới khi chúng khóa lại với nhau.
-
Sau khi chắc chắn hai nửa đã khóa đúng cách, cắt các dây đai trên refill
Nhận xét rõ ràng
Vì đây là kiểu lắp ma sát (friction fit), bạn sẽ muốn đảm bảo máy in đã được canh chỉnh (dialed in) để in chính xác nhất có thể. Có thể với bạn nó sẽ không vừa, hoặc bạn sẽ rất khó lắp spool lại. May là in cũng khá nhanh. Mình in cả 2 ring khoảng 1 tiếng bằng ASA trên Prusa MK3S+ ở layer height 0.2mm.
Nếu cần chỉnh, bạn có thể dùng file STEP đi kèm trong phần mềm CAD bạn thích.
Thiết kế bằng gì
Mẫu này được thiết kế bằng FreeCAD 1.1.1.
