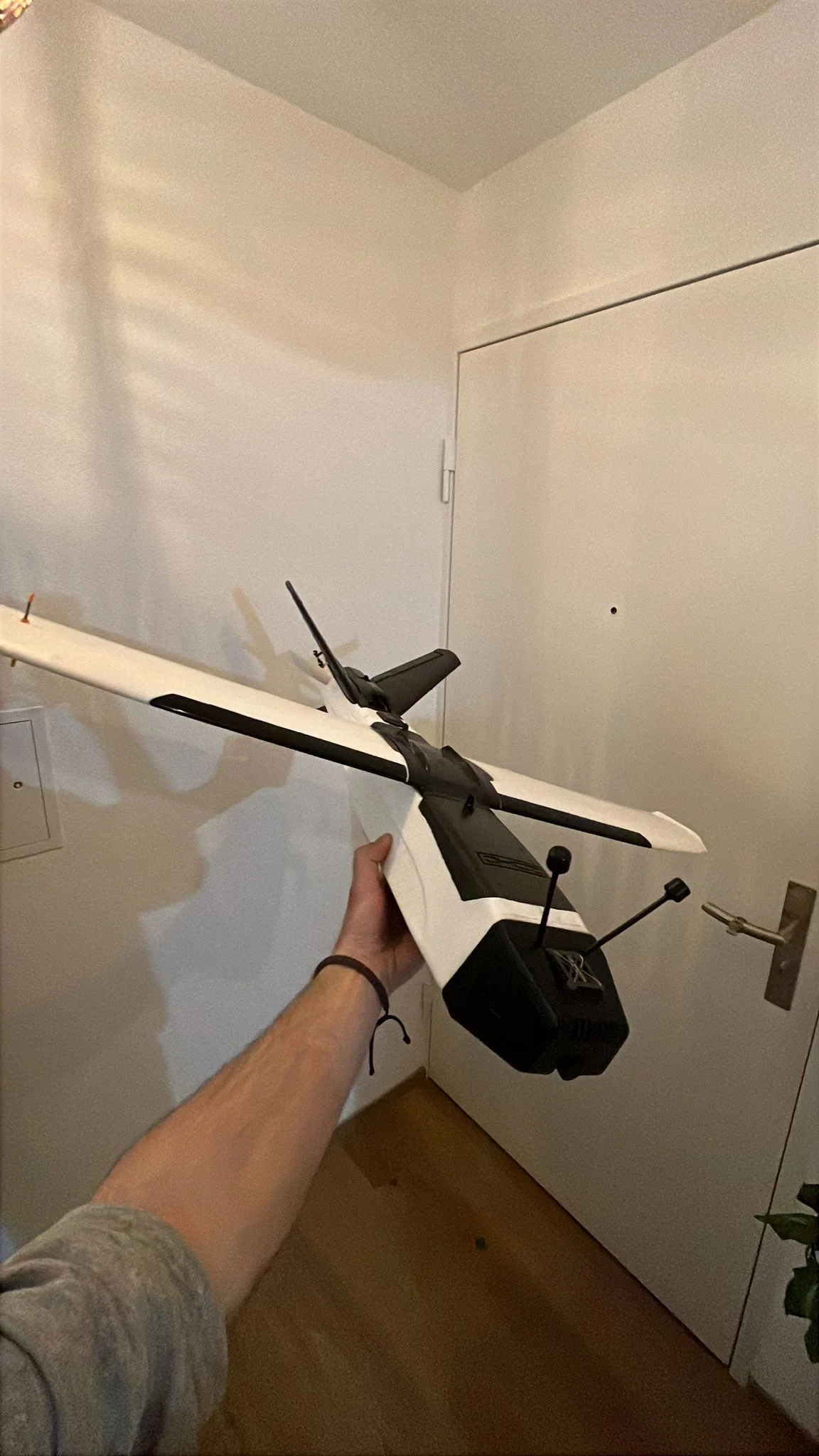

ZOHD Talon GT - Walksnail GT2 Nose Cone (bản mod mũi in 3D)

Bản mod mũi (Nose Cone) cho ZOHD Talon GT (Walksnail Avatar GT2 Setup)
Bản mod này chứa Avatar GT2 VTX và cả một servo 9g để tạo chuyển động tilt khi đang bay.

Hướng dẫn này giải thích cách lắp Walksnail Avatar GT2 VTX và camera vào nose cone in 3D tùy biến cho ZOHD Talon GT.

🔧 Dụng cụ & linh kiện cần chuẩn bị

• Dao bén

• 2× tán nhiệt M3 (M3 heat inserts)

• 2× ốc M3 × 10

• 2x ốc M6 x 4

• Keo nến (hot glue)

✂ Bước 1: Tháo ngàm zin

Tháo cẩn thận vòng adapter/ngàm gắn zin ở phần mũi.

• Nếu keo dán yếu thì thường sẽ bong ra dễ.

• Nếu không, nạy nhẹ để tránh làm rách/hư xốp.

✂ Bước 2: Tỉa phần mũi xốp

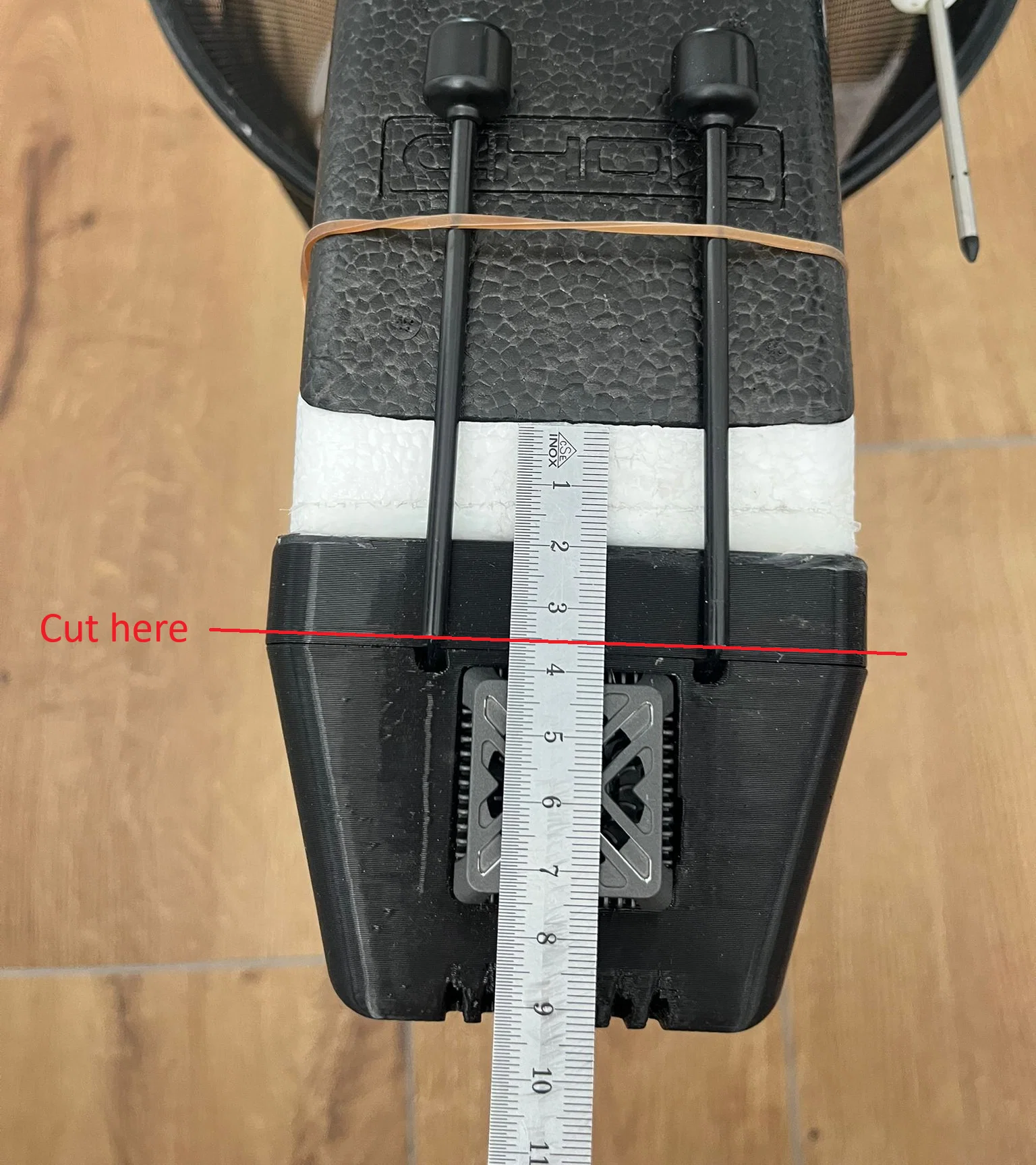

• Cắt bớt xốp sao cho còn khoảng 35 mm tính tới mép trước của nắp (front hatch edge).

• Gọt bớt từng ít ở cả bên trái và bên phải để chừa chỗ cho heat inserts của vòng ngàm.

🔩 Bước 3: Lắp vòng ngàm (mounting ring)

• Ép/đóng các M3 heat inserts vào vòng ngàm.

• Dùng hot glue để dán cố định vòng ngàm vào mũi xốp.

• Canh cho đúng tâm và thẳng trước khi keo đông lại.

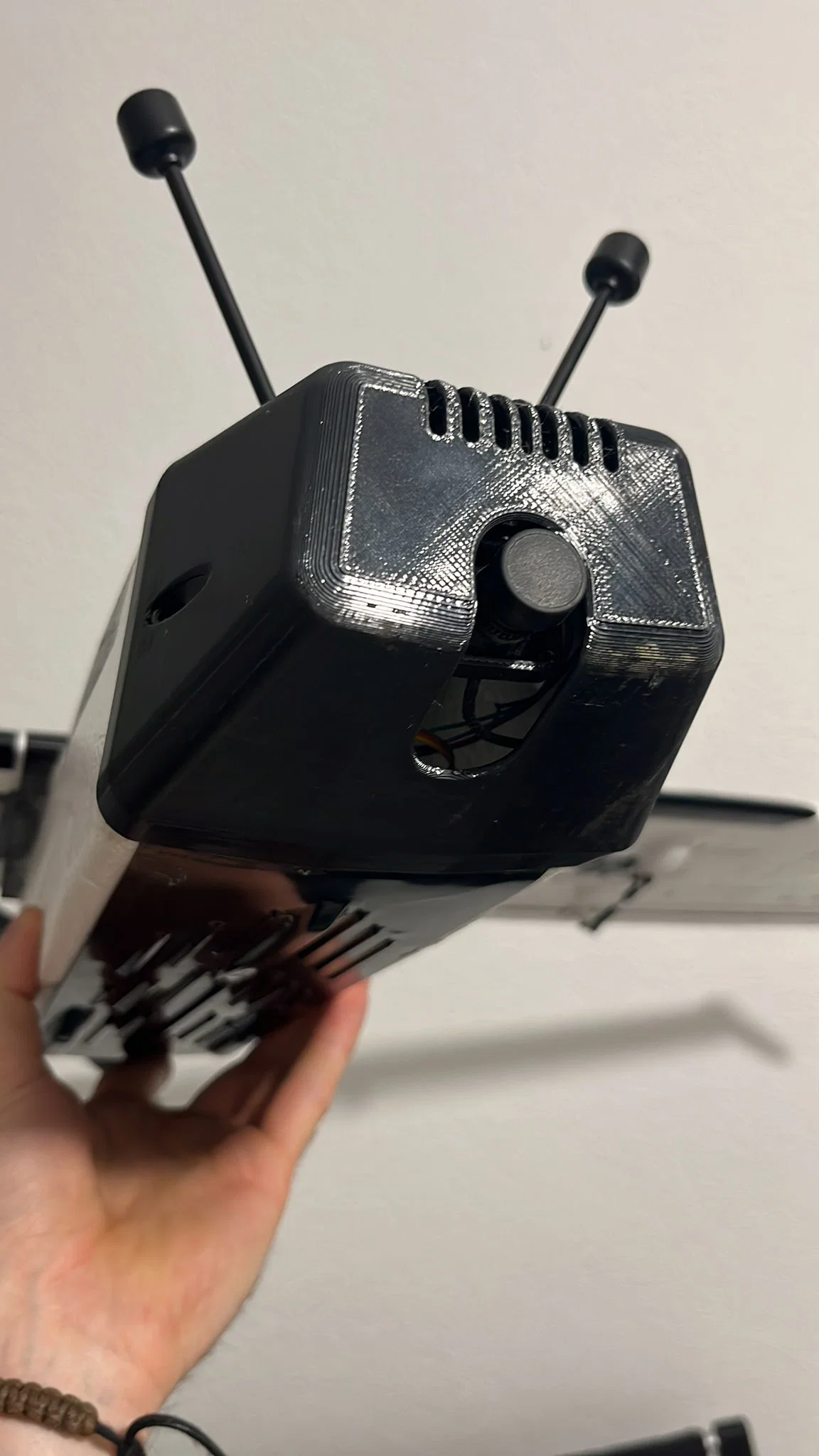

📷 Bước 4: Lắp camera & VTX

1. Tháo camera ra khỏi VTX.

2. Luồn các dây V, G, TX, RX và cả dây camera qua lỗ mũi.

3. Gắn lại dây camera vào VTX.

4. Bắt VTX bằng 4x ốc M2 từ phía dưới.

5. Gắn Cage vào servo và gắn servo horn. (nhớ là servo phải đang ở đúng vị trí sẵn.)

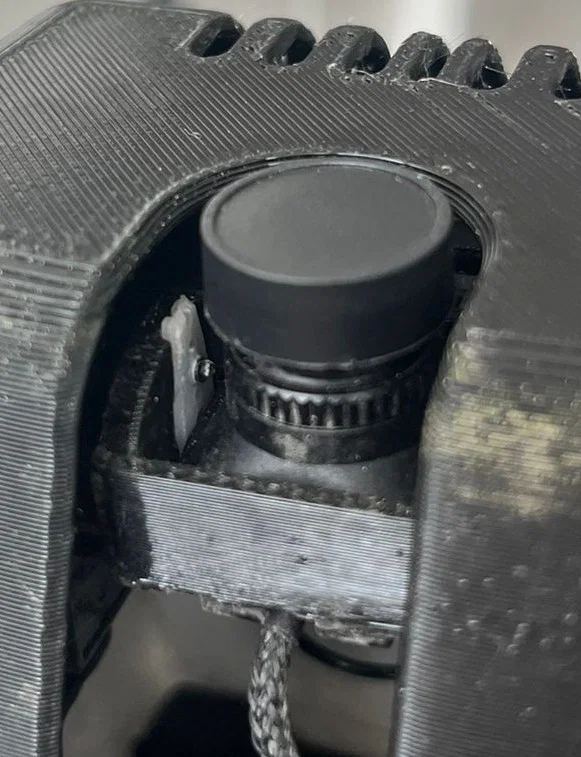

6. Đặt camera vào Cage và bắt cố định bằng 2x ốc M2.

7. Lắp servo và bắt chặt bằng 2x ốc servo.

8. Bắt nose cone vào mounting adapter bằng 2x ốc M3.

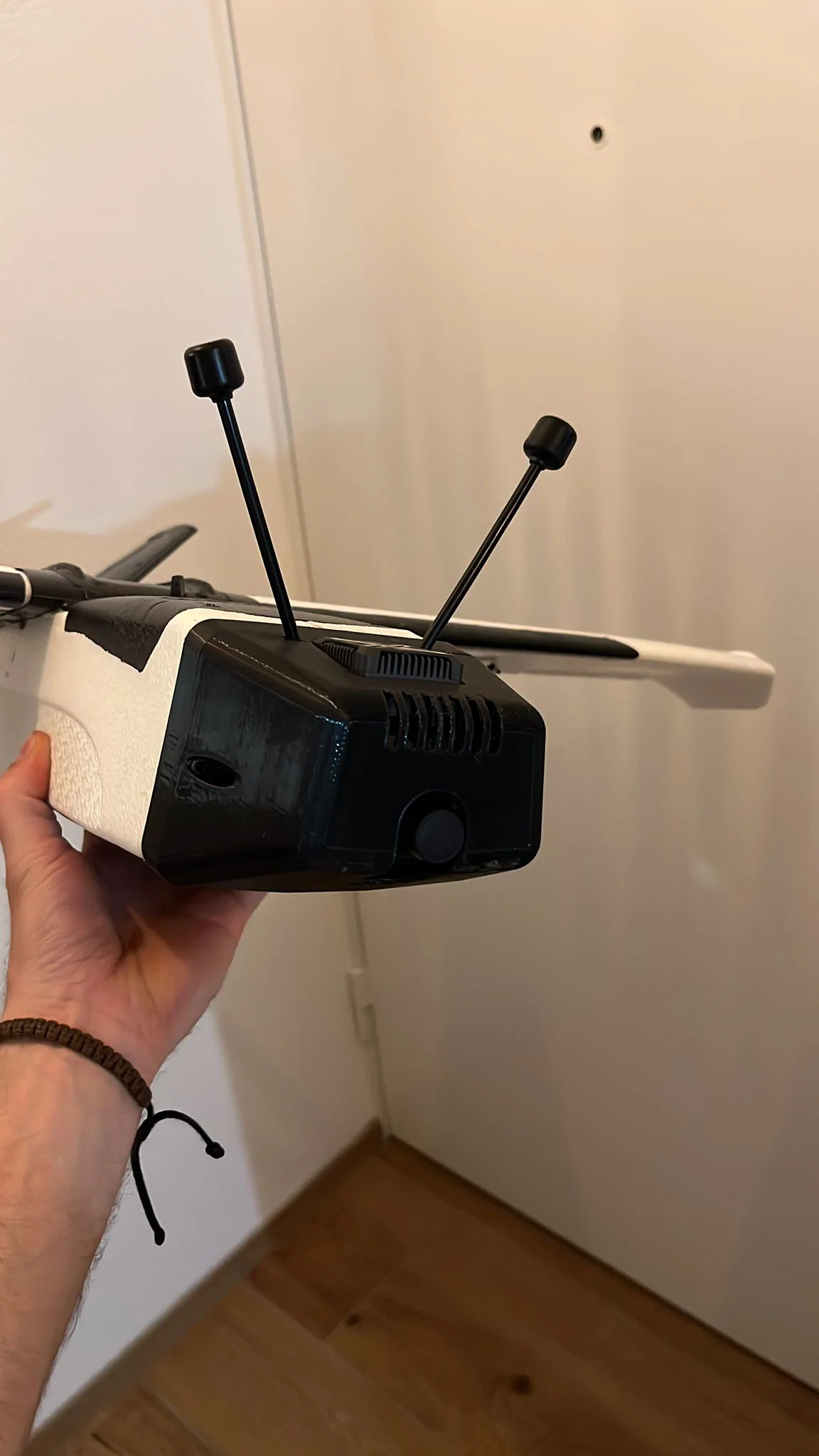

📡 Bước 5: Vị trí antenna

• Antenna được giữ bằng lực ép giữa nose cone và mounting adapter.

• Thiết kế này giúp tháo ra dễ khi vận chuyển, và vẫn đủ chắc khi bay.

🧩 Linh kiện bổ sung (từ file STL)

• Camera Cage

  • Thiết kế để giữ một servo arm ngắn ở mặt trong.
