Insert film holder 4x5 cho film 35mm cắt (cut film)
Miếng insert in 3D cho film holder 4x5 để giữ và che mask một đoạn film 35mm đã cắt. Có file OpenSCAD dạng parametric để chỉnh kích thước theo holder, kèm STL đã test với Lisco Regal II.
Mô tả

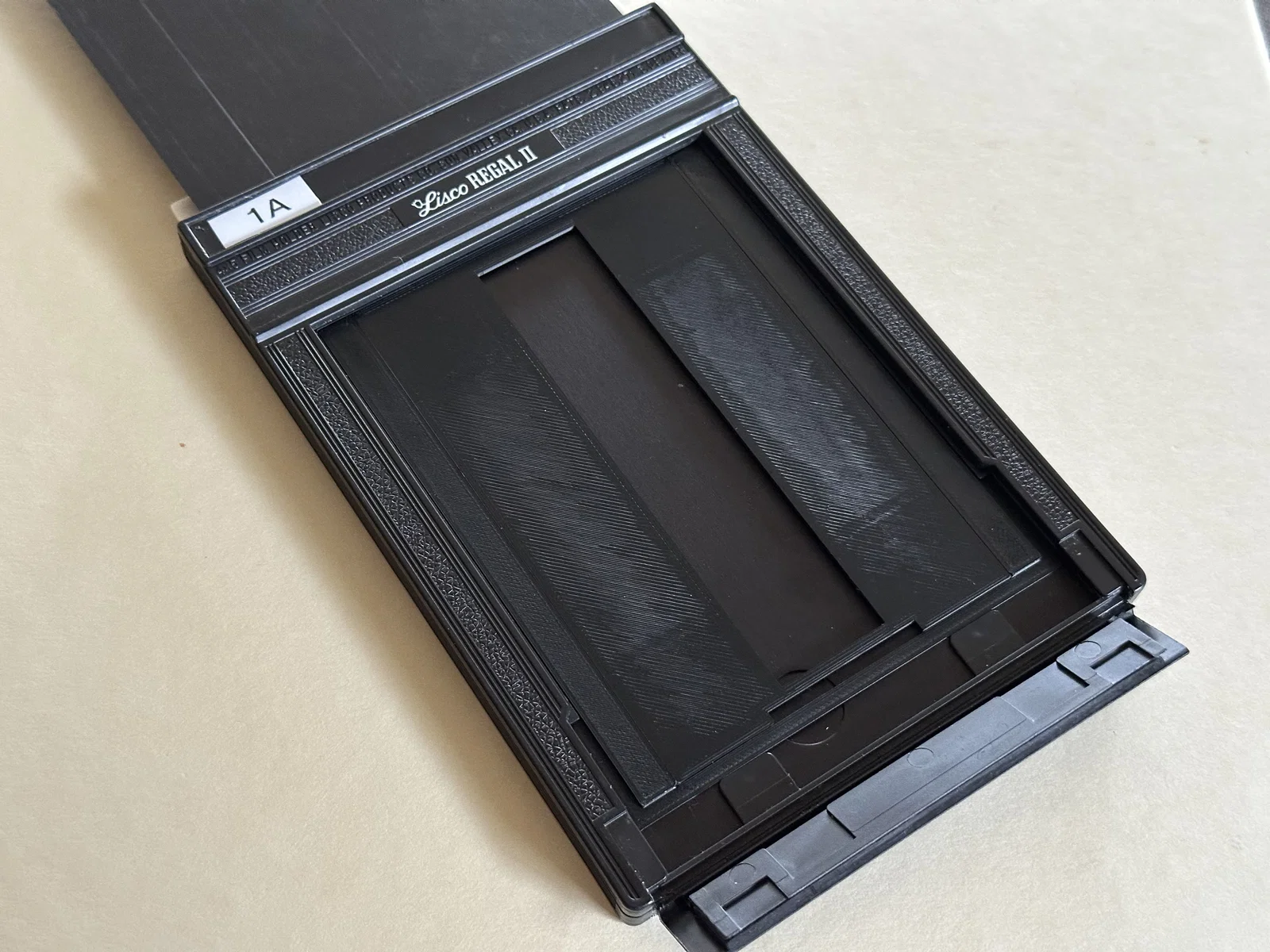

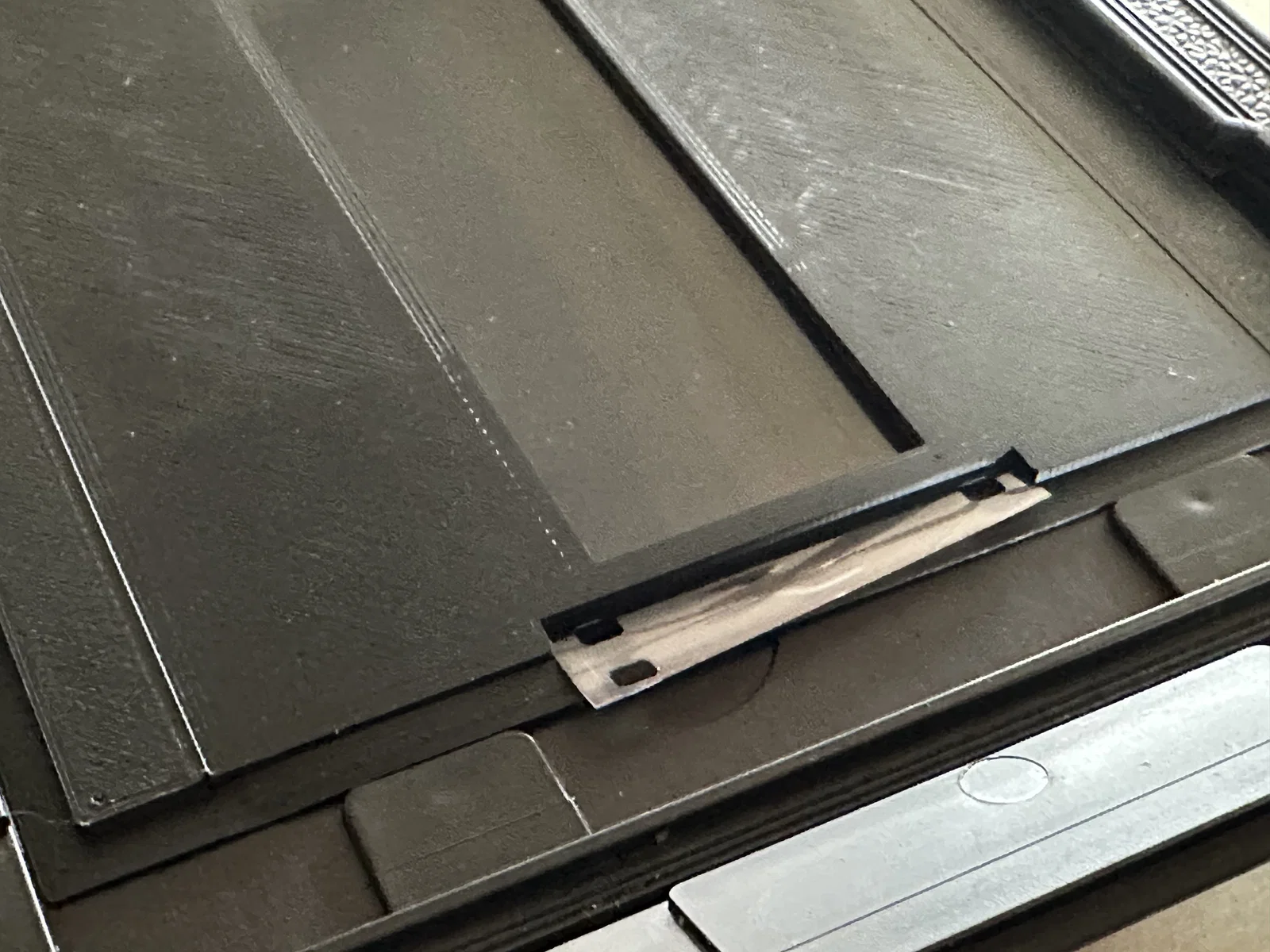

Đây là một miếng insert in được để lắp vào film holder 4x5 cho máy ảnh large format. Nó nằm đúng vị trí bình thường của film, và có một khe để giữ một đoạn film 35mm đã cắt ngắn.
Mình không phải dân thiết kế giỏi, nên nếu bạn mở file OpenSCAD ra thì đừng kỳ vọng code quá “xịn”. Nhưng nếu có chỉnh sửa thì bạn có thể tinh chỉnh kích thước bản in cho vừa holder của bạn, hoặc đổi kích thước film và/hoặc vùng phơi sáng. Các file STL đi kèm đã chạy ổn với holder Lisco Regal II, cho vùng phơi sáng khoảng 110mm x 24.5mm, tỉ lệ khung hình 9:2.

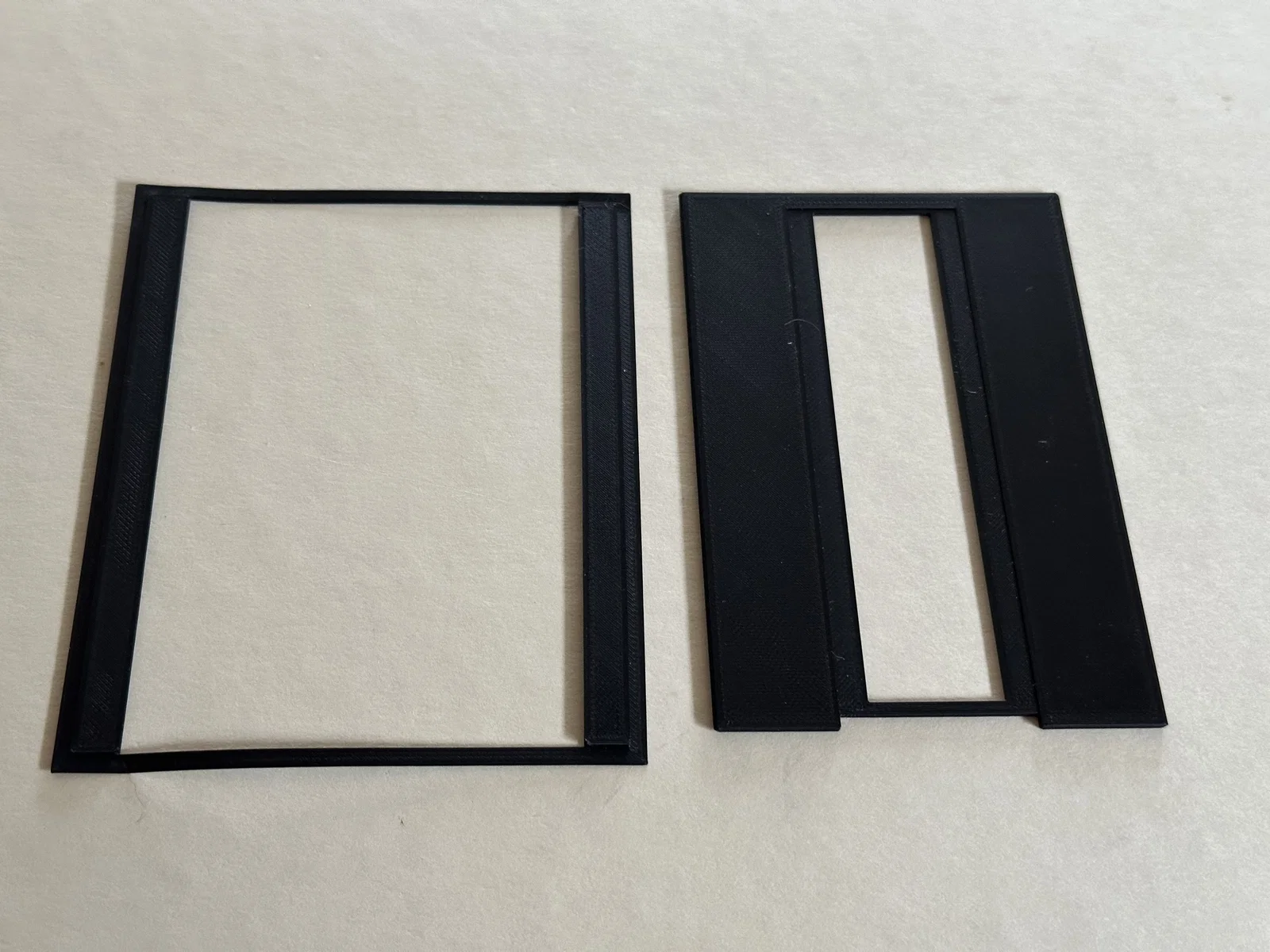

Bản in gồm 2 phần, đặt ngược hướng nhau để khỏi cần support. Bạn sẽ phải tự lật part B trong slicer (xin lỗi trước). In xong thì hai phần sẽ ráp lại với nhau, cần canh chỉnh chút xíu. Cầm trên tay thì không quá chắc, nhưng khi nạp phẳng vào holder thì sẽ giữ rất ổn.
Mình in bằng PLA màu đen, layer height 0.1mm. Độ dẻo đủ để trượt vào film holder không vấn đề. Bạn có thể lắp cả hai phần cùng lúc, hoặc lắp part A trước rồi tới part B.
