LQ4 EVAP Elbow

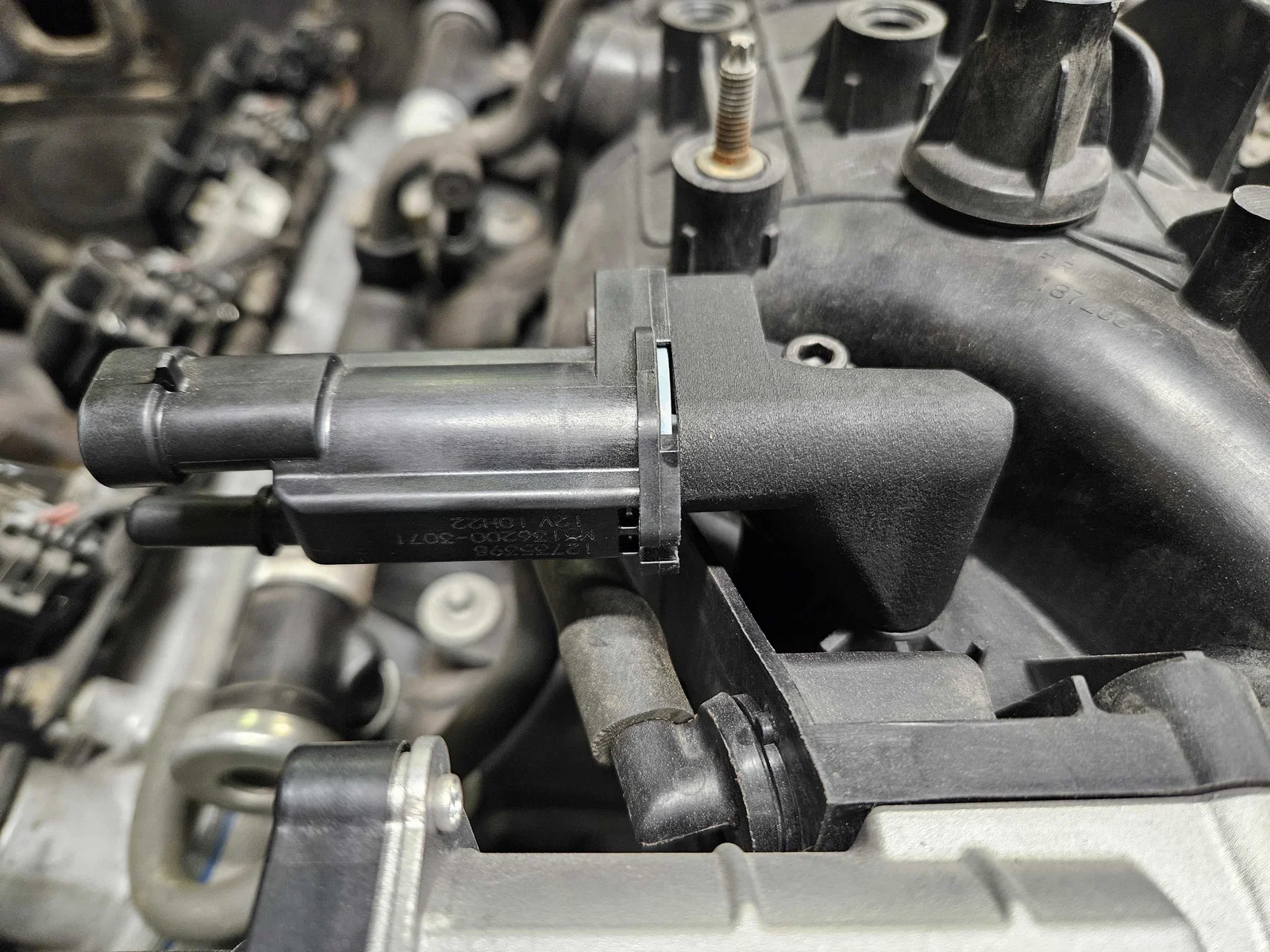

Co nối (elbow) dời vị trí EVAP purge solenoid cho động cơ LQ4 và các swap tương tự, phù hợp xe cần giữ chuẩn khí thải nhưng không gian nắp capo hạn chế (vd J80).
Mô tả

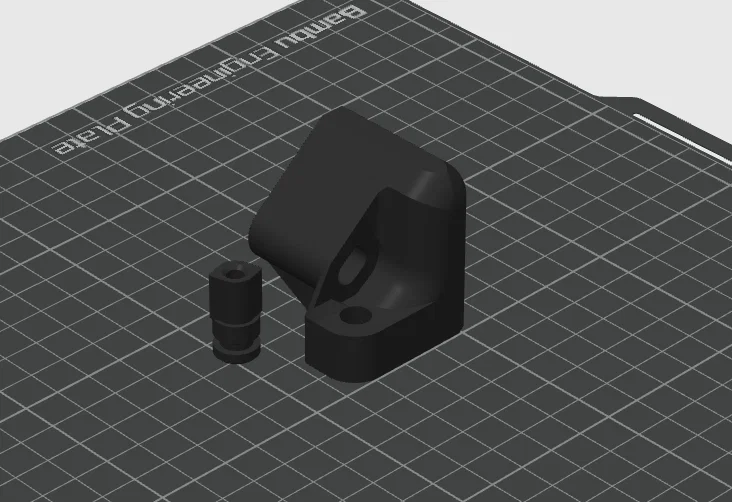

In bằng loại filament chịu nhiệt & chịu xăng (PA6/12, PPA, PPS, v.v.; loại có gia cường GF/CF) ở 100% infill, layer height 0.16mm, & 4 walls/perimeters. Không cần supports cho phần Elbow nếu canh đúng hướng (xem hình đính kèm #3); tuy nhiên phần Nib sẽ cần supports.
Nếu bạn không dùng bản có brass insert thì bỏ qua bước này: Cố định nhẹ phần elbow & dùng mỏ hàn để ép chìm insert M6 (ví dụ: https://a.co/d/0dzL9O0K) vào lỗ 8mm (khoan rộng ra nếu lỗ bị nhỏ).

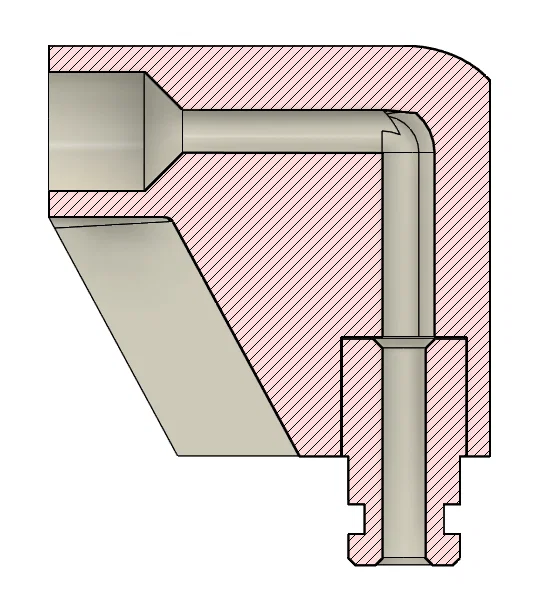

Lắp Nib vào Elbow (xem hình đính kèm #2) bằng keo hoặc RTV chịu nhiệt & chịu xăng, tùy theo độ dung sai bản in của bạn (slip-fit hay press-fit). Lắp đúng o-ring phù hợp lên Nib.
Bắt chặt EVAP purge solenoid vào Elbow & bắt Elbow lên manifold bằng bulông M6 đầu lục giác chìm (socket head) & long đền phù hợp. Khả năng cao bạn sẽ phải làm mới/chỉnh sửa ống (hose) của EVAP purge solenoid để phù hợp với Elbow.
