Hộp NFC tag reader/writer cho QIDI Box AMS

Tác giả MrFox_458544

Lượt tải
2
Lượt coi
53

File 2 261,8 KB

  • PN532_Box_1778206561.stepSTEP · 108,8 KB
  • PN532_Box_1778206562.3mf3MF · 153 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#377475
Danh mục
Máy In 3D
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

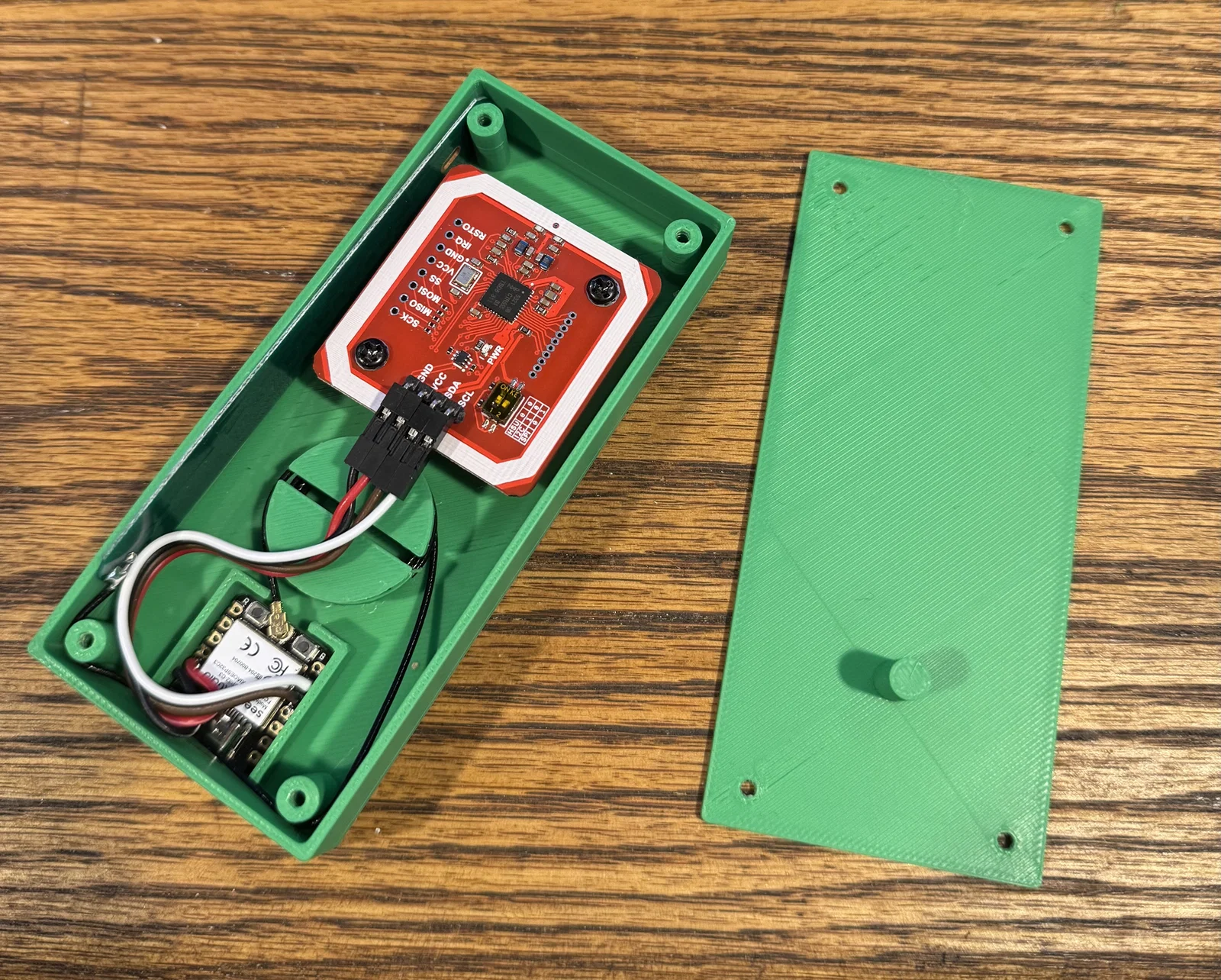

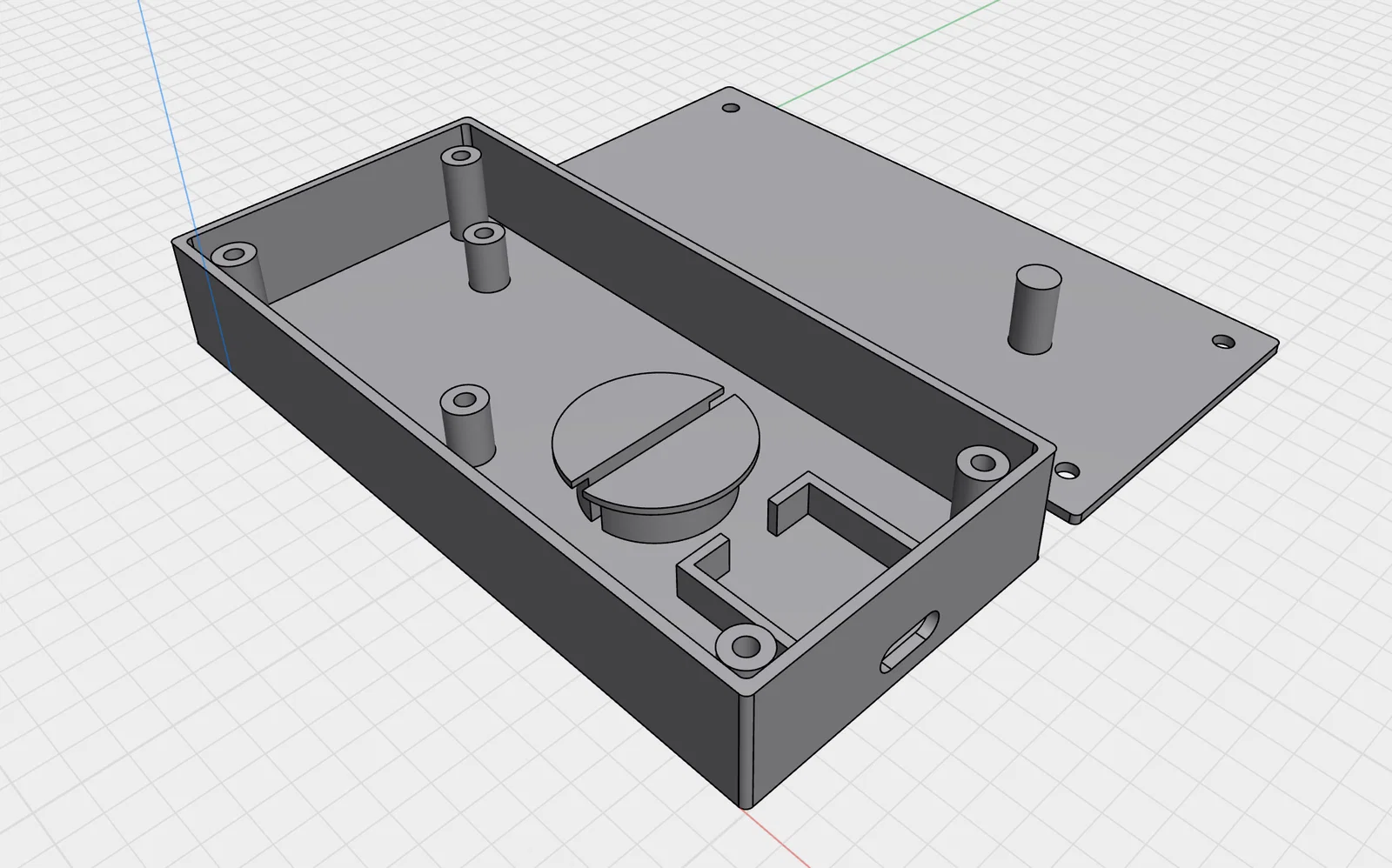

Mẫu này là một cái hộp nhỏ mình thiết kế, có ngàm/mount theo kích thước riêng để gắn module PN532 và vi điều khiển Seeed Studio XIAO ESP32-C3. Bên trong còn có một “spool” quản lý dây để cuộn phần dây dư của anten BLE 2.5Ghz (nếu có dùng).

Lắp ráp mạch rất dễ: chỉ cần 4 sợi dây nối giữa hai module là chạy được. Kết hợp với script trong Arduino IDE, bộ này triển khai Nordic UART Service (NUS) qua serial bluetooth để điều khiển việc đọc/ghi thẻ NFC MIFARE. Các thẻ này có thể dùng để “tag” những cuộn filament không phải QIDI, giúp QIDI Box AMS nhận diện tự động. Mình cũng có viết một app iOS đi kèm và hiện đang được đăng lên Apple App Store.

NUS là một bộ lệnh khá đơn giản, nên những thiết bị khác có thể tạo kết nối serial BLE cũng dễ dàng tích hợp. Chi tiết cách làm xem trên trang hỗ trợ: https://ayefon.github.io/QboxNFCTagger/

Mình có kèm cả file STEP và 3MF để bạn tiện chỉnh sửa/tuỳ biến cái hộp theo nhu cầu riêng.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfstep
Số file mô hình
2
Tổng dung lượng
261,8 KB
File lớn nhất
153 KB
