SWIFT-CORE: Hệ thống quấn dây modular tối ưu V.1
- Lượt tải
- 3
- Lượt thích
- 2
- Lượt coi
- 106
- Bản remix
- 0
- Bình luận
- 0
File 3 838,5 KB
- SWIFT-CORE_The_Ultimate_Modular_Winding_System_1778205694.3mf3MF · 61 KB
- SWIFT-CORE_Engine_1778205694.scadSCAD · 3,4 KB
- SWIFT-CORE_The_Ultimate_Modular_Winding_System_0.4n_0.2mm_PLA_XLIS_1h19m_1778205695.bgcodeBGCODE · 774,1 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #377388
- Danh mục
- DIY
- Ngày đăng
- Giấy phép
- CC BY — Ghi công
Mô tả

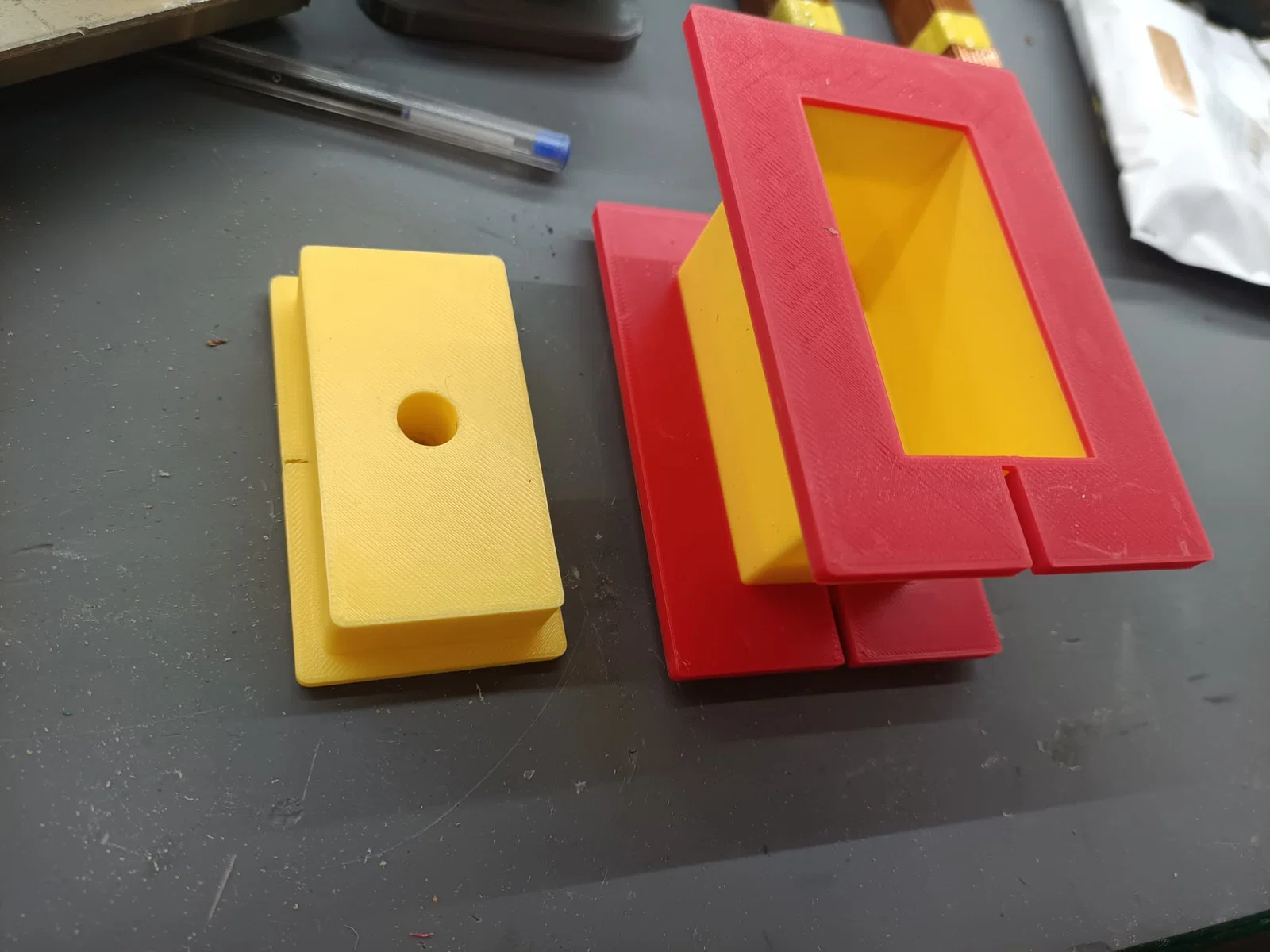

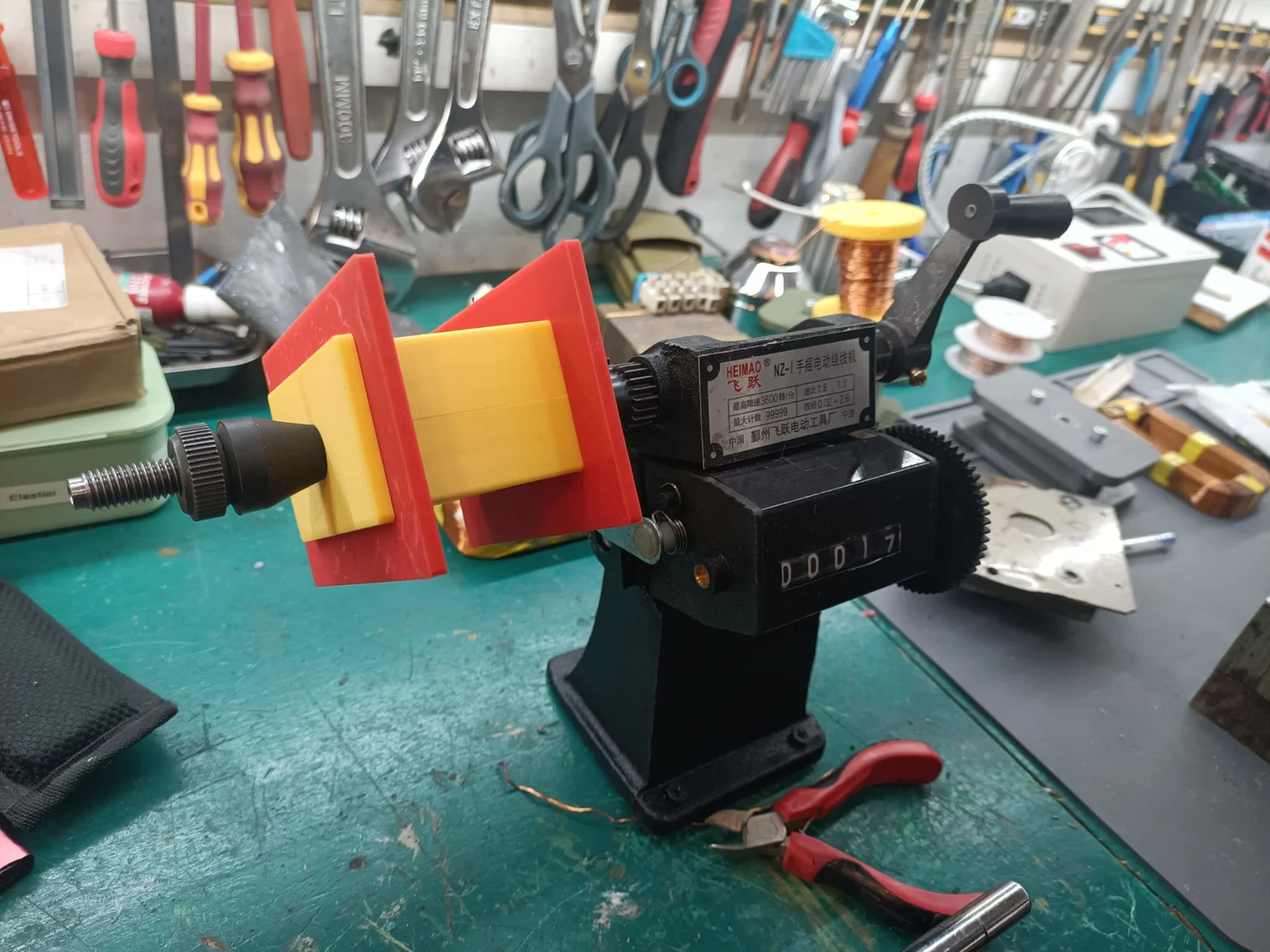

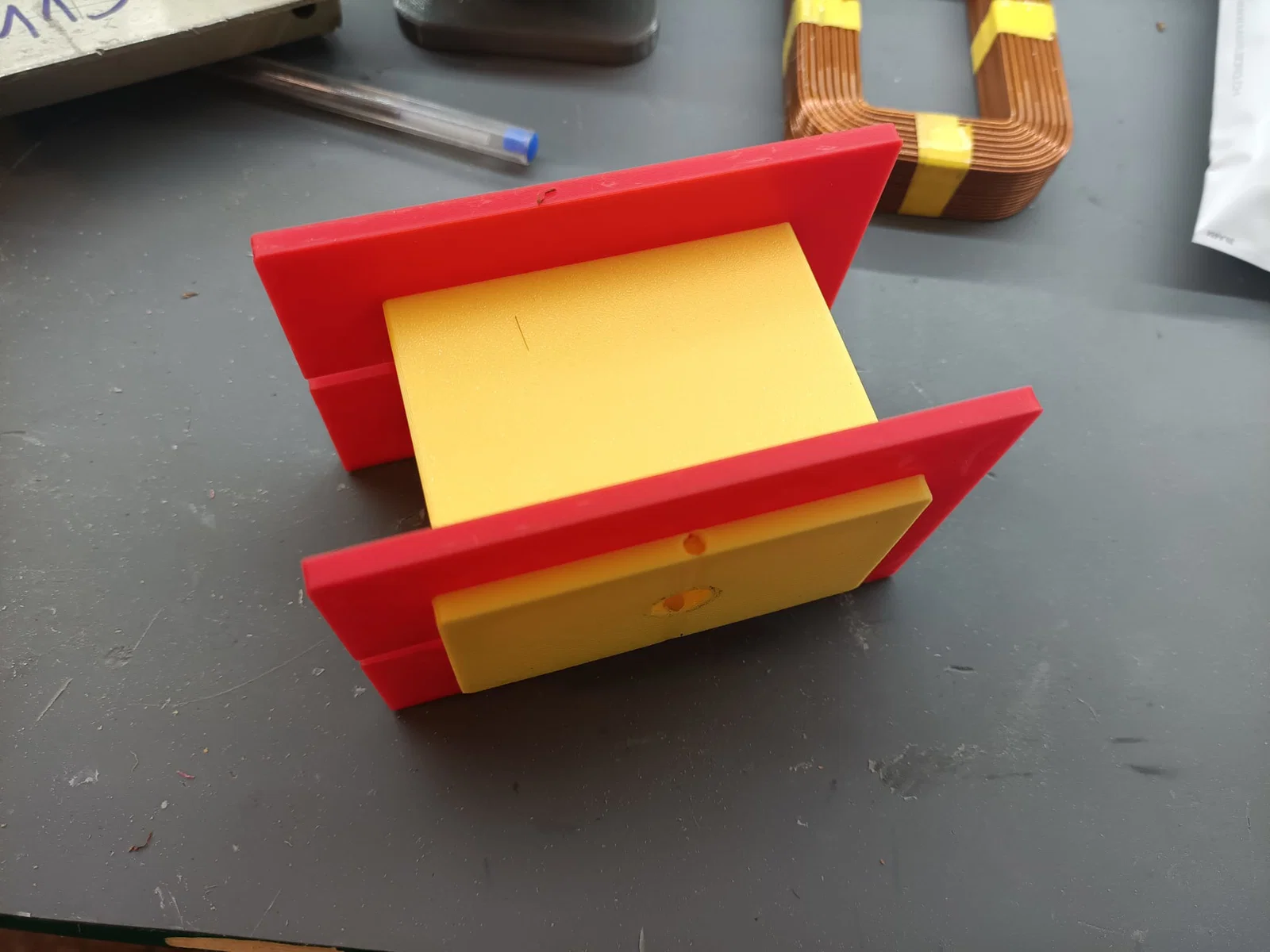

Sau nhiều lần thử đi thử lại, mình đã hoàn thiện bản vẽ cho cái bobbin (rocchetto) tùy biến này, giải quyết khá nhiều vấn đề cho anh em đang cần một cách đơn giản để quấn dây biến áp với kích thước theo ý muốn.
ATTENZIONE; Tất cả kích thước đều CÓ THỂ làm được
Dĩ nhiên là cần có OpenSCAD để chỉnh sửa file, nhưng như nhiều anh em biết thì OpenSCAD miễn phí và hoàn toàn có thể xuất file .stl.
Trong dự án OpenSCAD chỉ cần đổi các tham số, khá trực quan.
Tóm tắt nhanh.
x y h = hiểu là kích thước của lõi thép lá (lamination core)
Spessore nucleo = hiểu là độ dày phần đỡ cuộn quấn mà bạn muốn.
margine flangia = hiểu là “cửa sổ” tối đa mà cuộn quấn phải có để lọt giữa lõi và thành của lá thép.
Các tùy chọn khác mình để anh em tự khám phá.

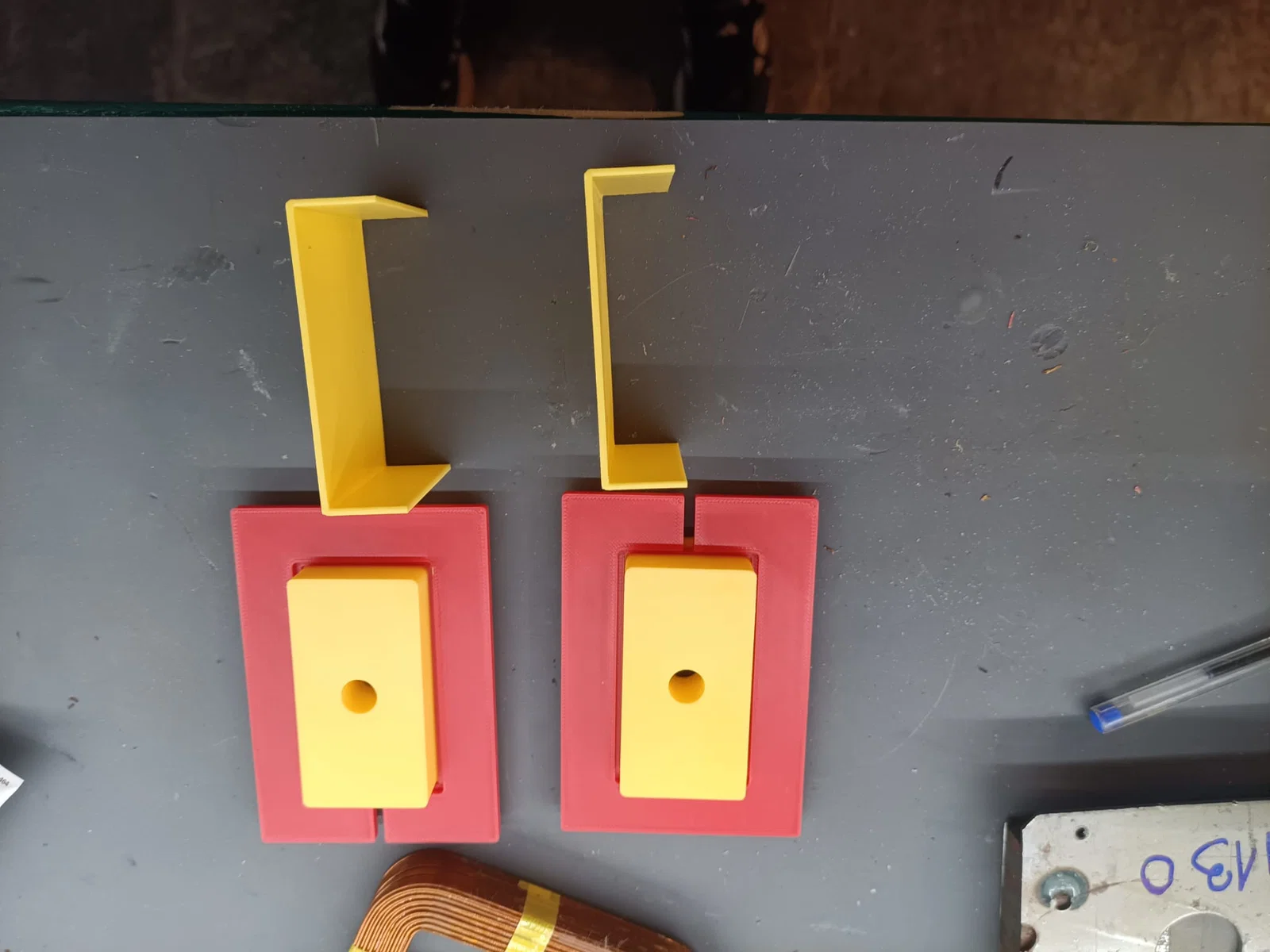

Lưu ý: sau khi tạo file .stl thì bắt buộc phải tách (divide) các đối tượng để đặt chúng đúng vị trí trên mặt bàn in.
Mình chưa test vật liệu để biết loại nào là tốt nhất, nhưng nên cân nhắc chi phí và mình không khuyên dùng filament quá đắt.
Hy vọng nhận được phản hồi tích cực.
Chào tất cả maker
PS. Để cho toàn bộ chi tiết nguội hẳn. Kích thước rất chính xác
P.S. Khuyến nghị PETG or ASA, 3/4 perimeters, Infill: 25% Gyroid or Honeycomb. No support required
