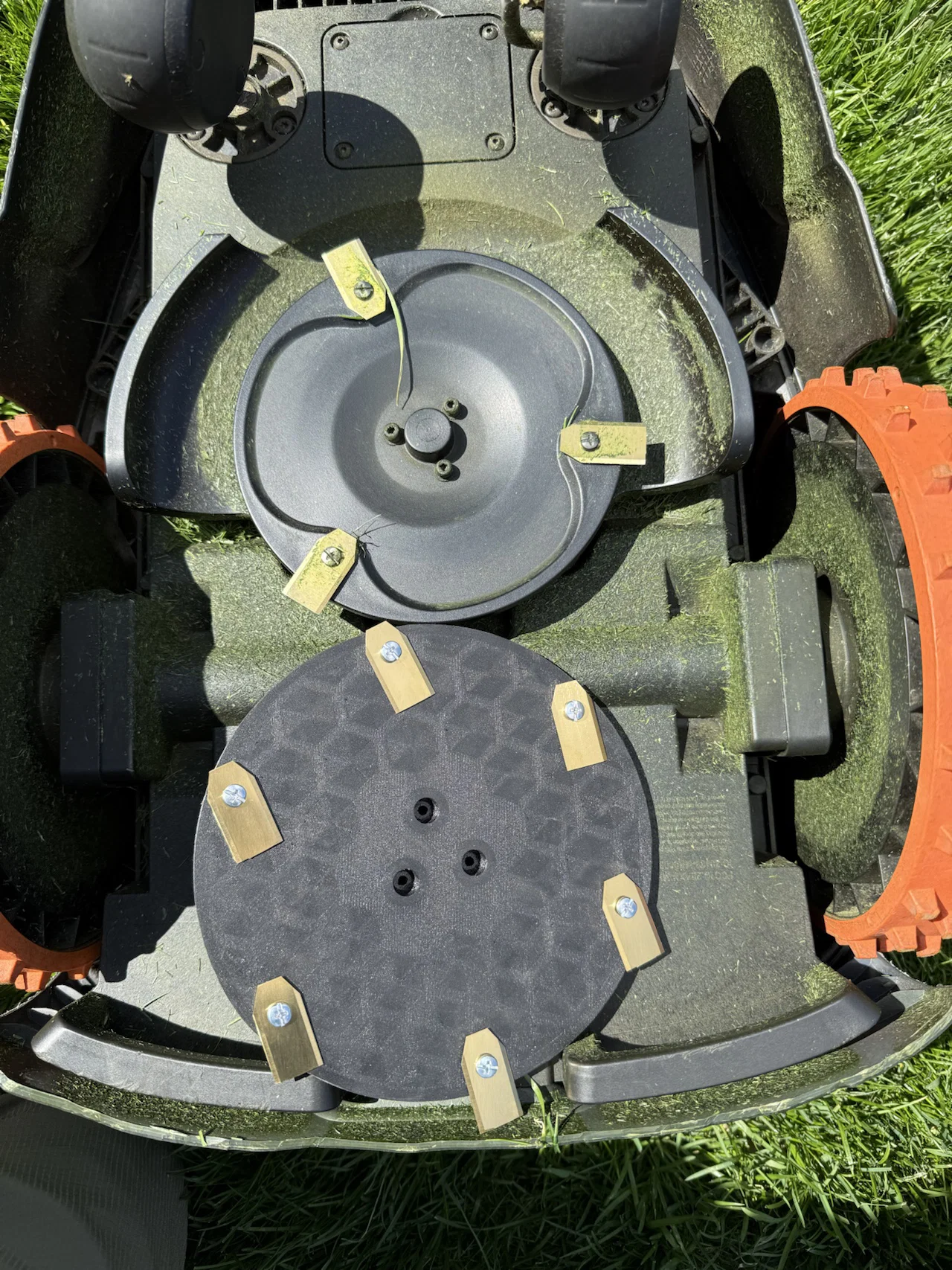

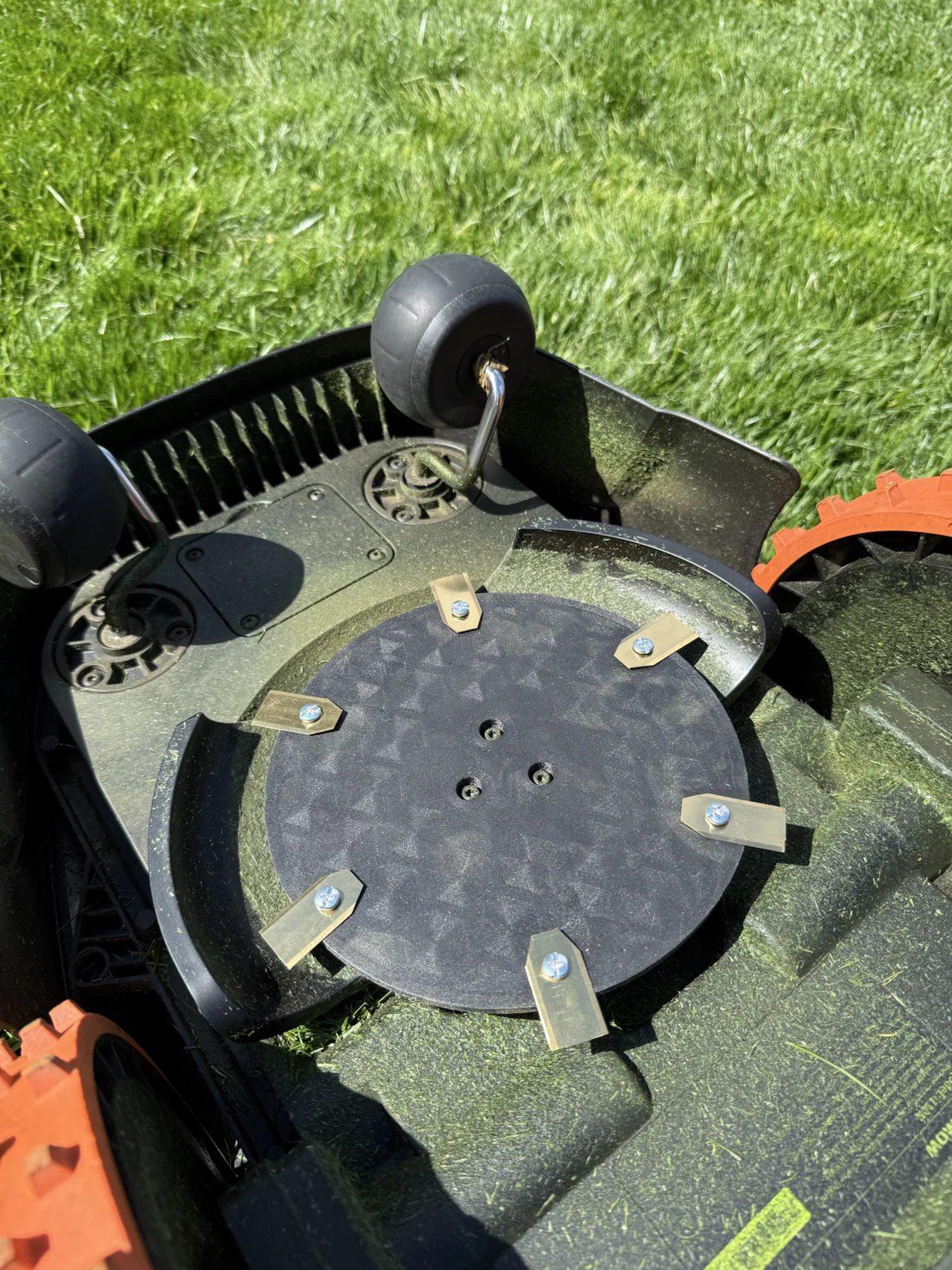

HexiMow: Đĩa nâng cấp 6 lưỡi Navimow chống cong vênh (Anti-Warp)

Đây là một bản remix của đĩa gắn lưỡi cắt cho Navimow i-series, được làm lại để giảm trọng lượng và hạn chế cong vênh (warping) khi in bằng các loại engineering filament chịu nhiệt cao.

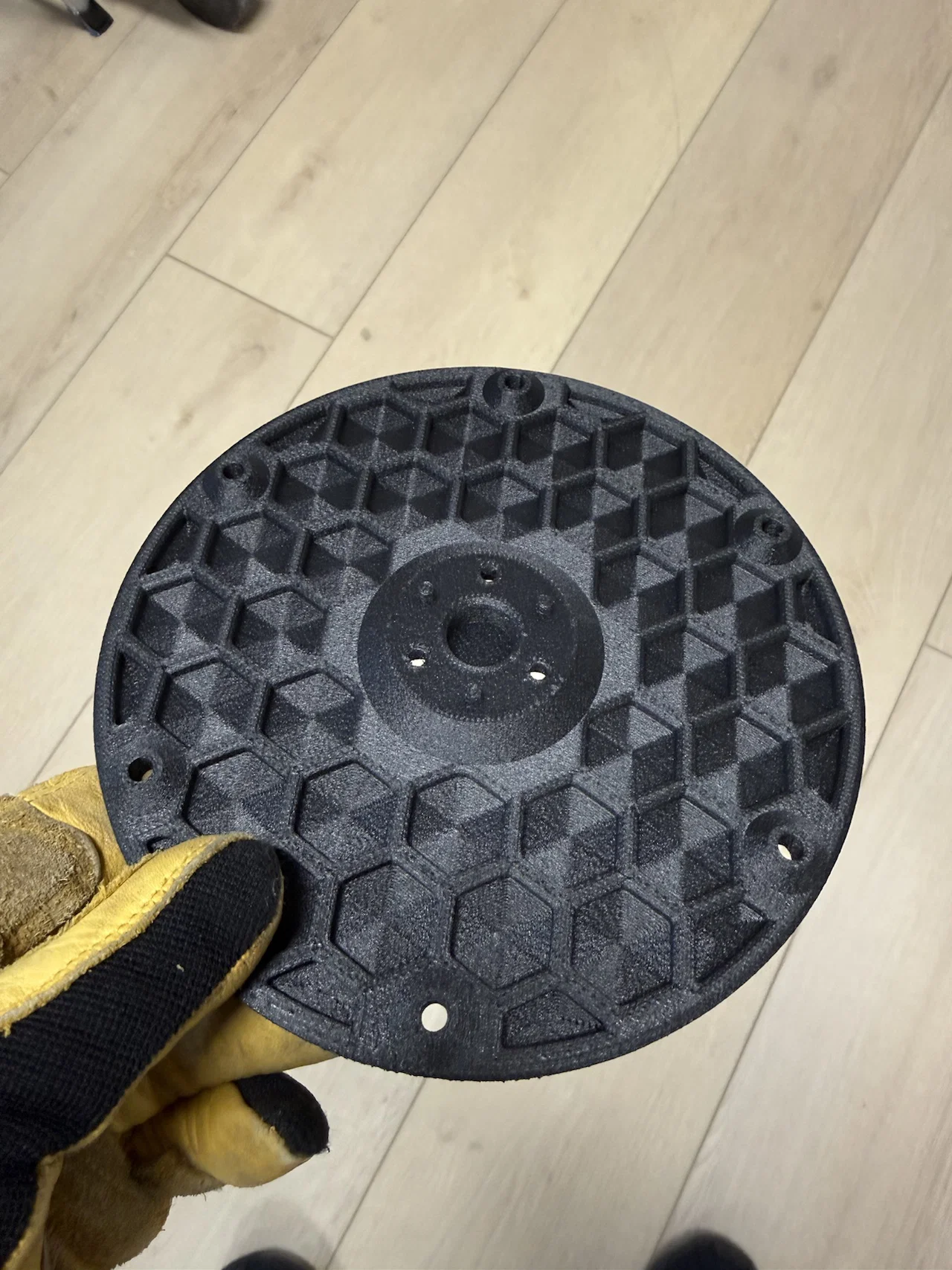

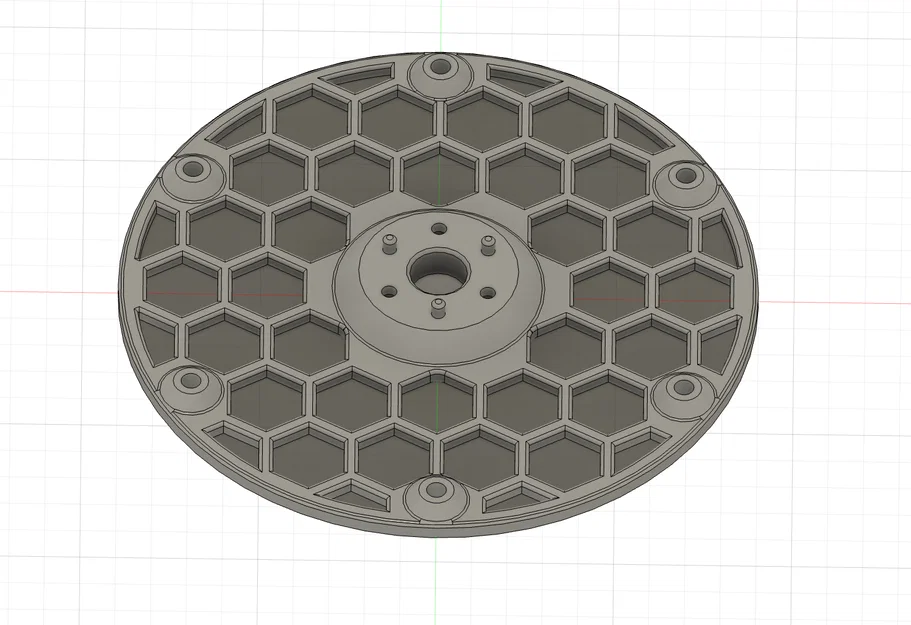

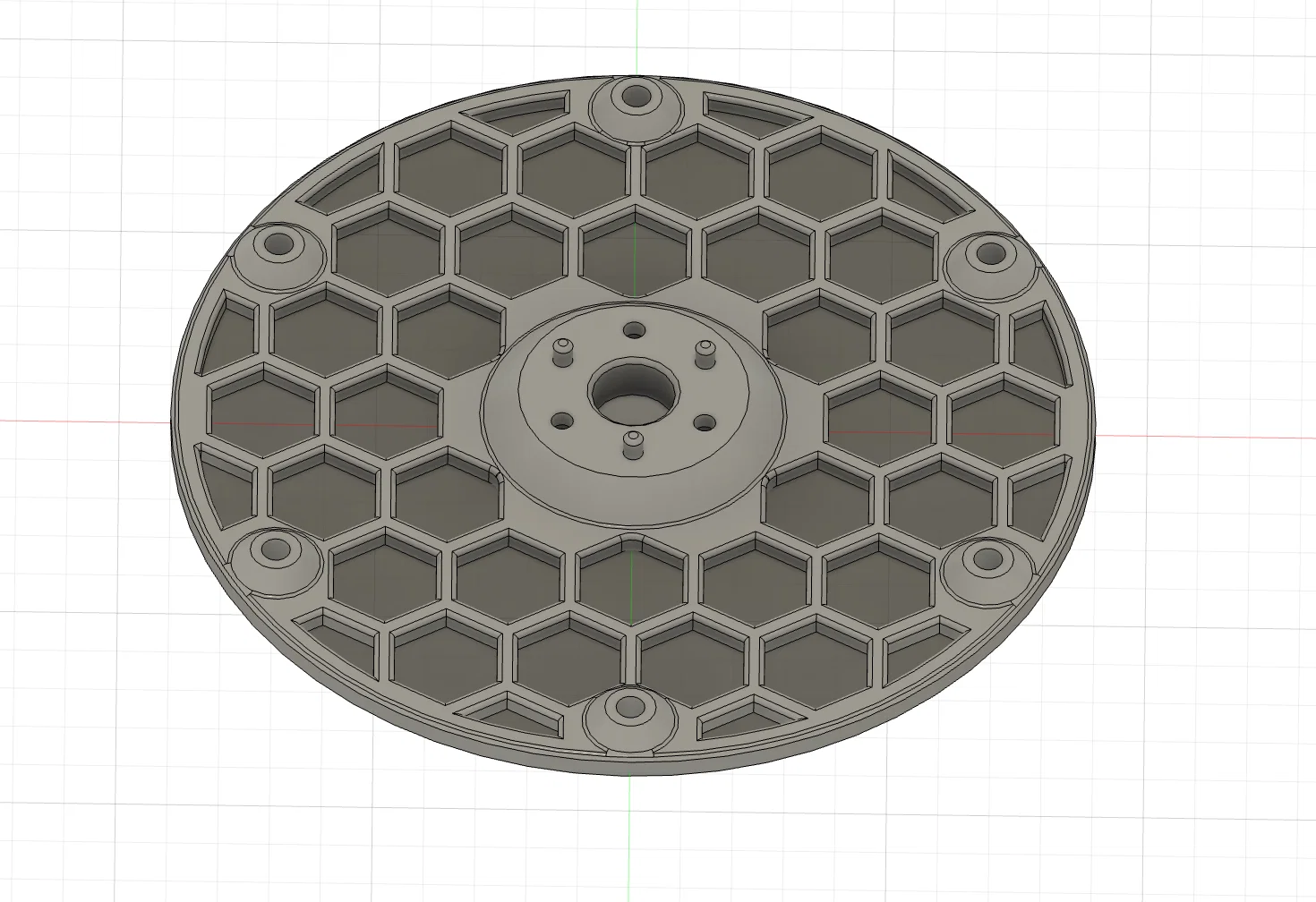

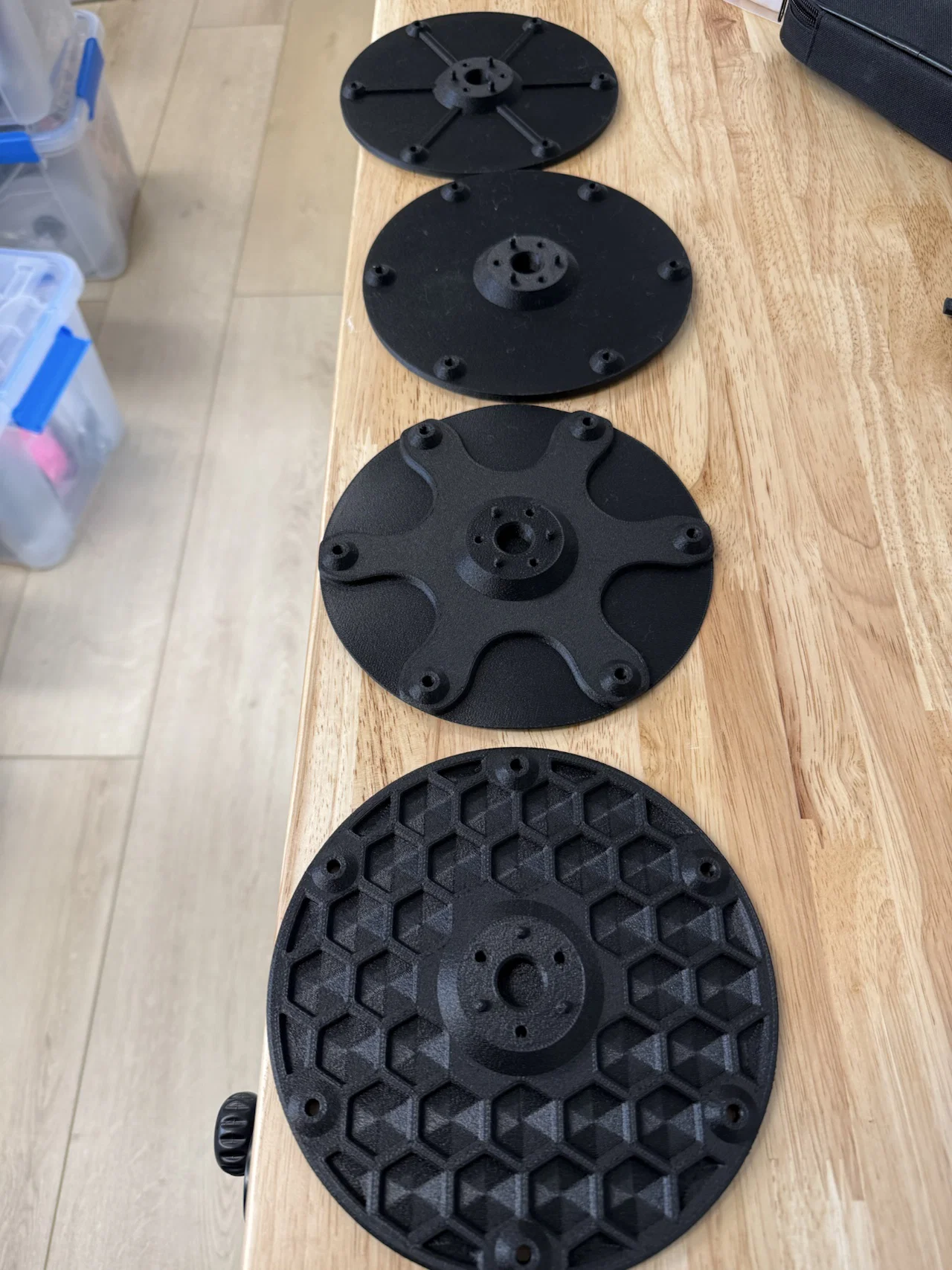

Ban đầu mình in bản đĩa phẳng bằng Bambu PAHT-CF cực kỳ khổ. Lực cong vênh mạnh tới mức lúc nguội nó kéo bật luôn cả build plate ra khỏi hotbed nam châm, dù mình đã dùng engineering plate kèm keo dán Visionminer “silver bullet”. Để xử lý, mình thay phần tấm phẳng dày bằng cấu trúc gân lục giác (hexagon ribbing). Cách này “bẻ” xu hướng cong vênh của chi tiết, trong khi vẫn giữ được độ cứng và độ bền kết cấu cần có cho một đĩa máy cắt cỏ. Kết quả chạy ổn, lại còn giảm được chút trọng lượng.

Dung sai và độ vừa khít

Tùy filament và mức co rút của bạn, phần lắp vào hub Navimow có thể hơi chặt, cần phải ấn mạnh hoặc vặn/siết đĩa vào. Để giảm vấn đề này, mình cung cấp file ở cả dung sai “regular” và “PAHT-CF”. Điểm khác nhau duy nhất giữa hai bản là đường kính lỗ tâm và kích thước các chốt định vị nhỏ. Khuyến khích bạn in các chi tiết test kèm theo trước để kiểm tra độ fit rồi hãy in nguyên cái đĩa lớn.

Ghi chú khi in

• Vật liệu: Các filament rất dễ warp như PAHT-CF vẫn cần bám bàn tốt và thêm brim để in thành công. ASA-CF hoặc PET-CF cũng là lựa chọn rất ổn, thường sẽ “ngoan” hơn trên build plate, và rất phù hợp cho đồ dùng ngoài trời.

• Nozzle và line: Bản in của mình dùng nozzle 0.6 mm, layer height 0.2 mm, tường dày 0.62 mm, và 6 wall loops.

• Infill và skin: Dùng pattern infill solid dạng concentric để giảm ứng suất gây warp. Top/bottom layers cũng nên để concentric.

• Support: Cần support cho 3 lỗ vít. Mình dùng ASA làm support interface zero-clearance cho bản in PAHT-CF để overhang sạch hơn, nhưng nhiều trường hợp bạn cũng có thể dùng support cùng vật liệu.

Lắp ráp

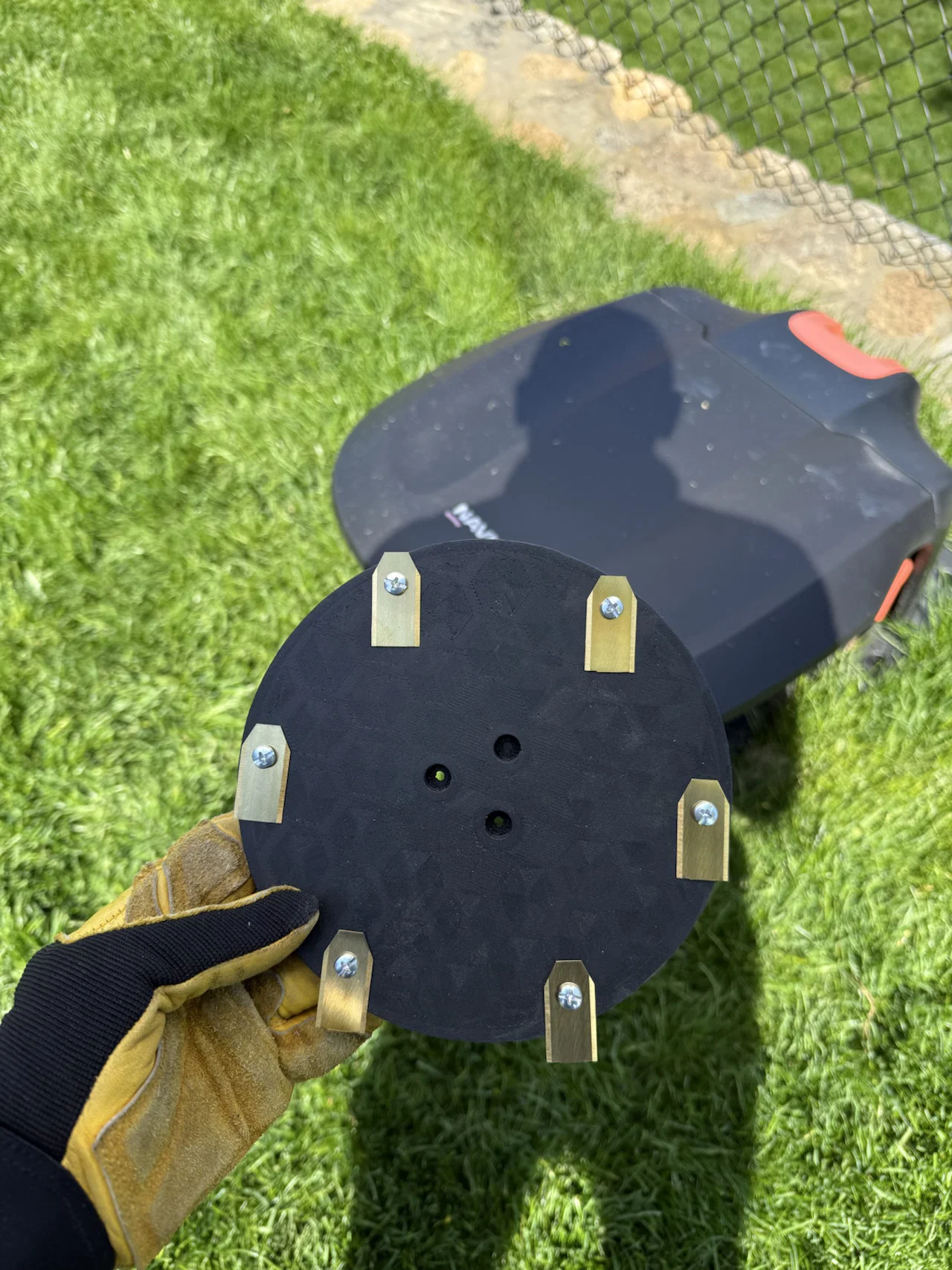

Khi lắp, bạn sẽ cần 6 con heat-set brass inserts M4x8.1x6mm (giống mẫu gốc). Dùng mỏ hàn và bộ heat-set để ép inserts vào đúng vị trí. Lưu ý nếu bạn in bằng PAHT-CF hoặc vật liệu chịu nhiệt cao tương tự, bạn sẽ phải tăng nhiệt mỏ hàn lên khá nhiều để inserts nóng chảy và ăn vào nhựa đúng cách.

Mình có đính kèm file 3MF và STEP, kèm cả cấu hình Bambu Slicer mình đã tối ưu để in bằng ASA và PAHT-CF như hình.

Safety Disclaimer
Cụm hub lưỡi cắt quay của máy cắt cỏ vốn dĩ rất nguy hiểm. Đây là một chi tiết DIY in 3D và mình chỉ chia sẻ một thiết kế đã hoạt động ổn cho nhu cầu cá nhân. Vui lòng cân nhắc an toàn, test thật kỹ từ khoảng cách an toàn, và hiểu rằng chi tiết in 3D có thể hư hỏng khi chịu tải. Bạn tự chịu hoàn toàn rủi ro khi chỉnh sửa máy của mình. Mình không chịu trách nhiệm cho bất kỳ chấn thương nào, hư hại máy, hư hại tài sản, hoặc việc mất bảo hành có thể xảy ra nếu bạn chọn in và sử dụng mẫu này.
