Jig/Template gắn badge sau BMW 130i (rear badge install template)

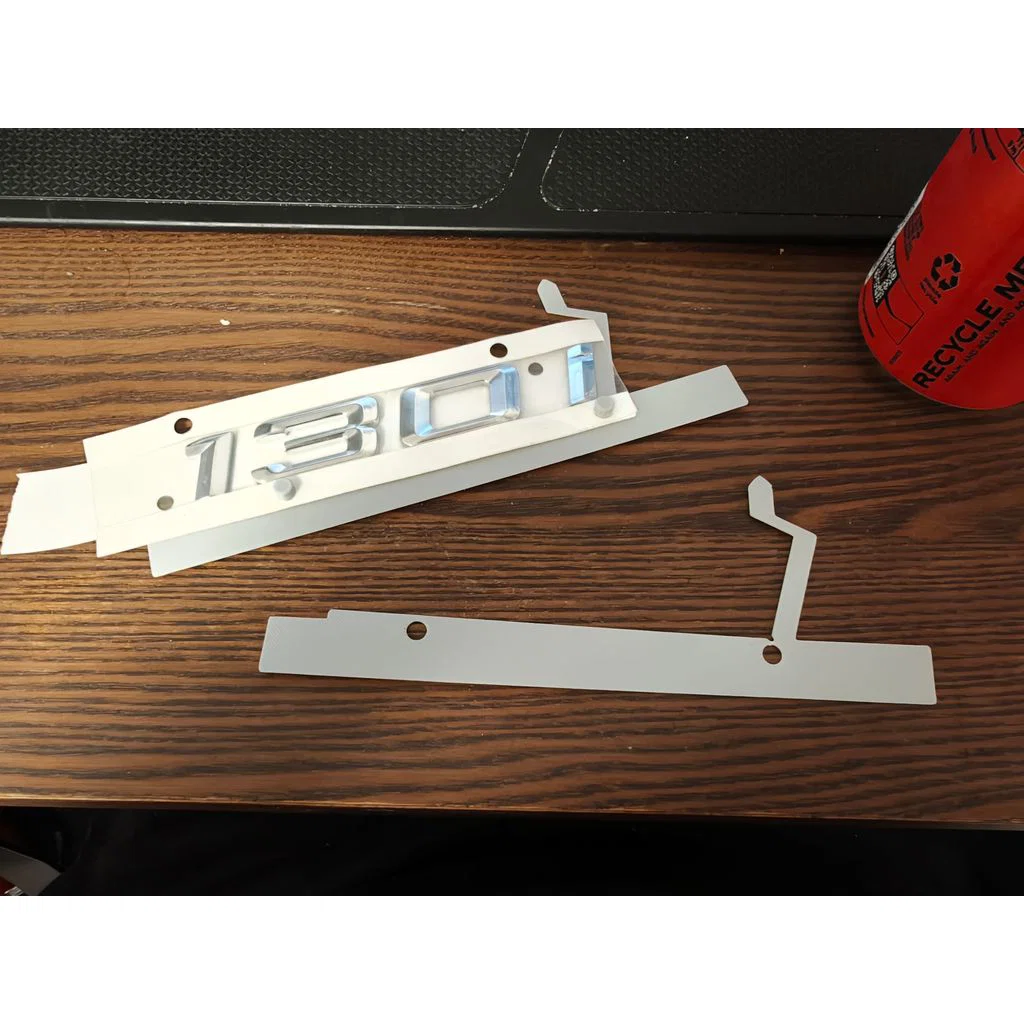

BMW đúng là “cao tay” nên không hề kèm bất kỳ cái template nào để dán badge lên xe, chỉ có vài dòng hướng dẫn với số đo trong TIS mà canh cho chuẩn trên xe thì đúng là ác mộng. Mình không định làm kiểu đó cho xe mình, nên mình làm nhanh một cái fitting template/jig in được, bám theo đúng kích thước BMW đưa ra để gắn badge.

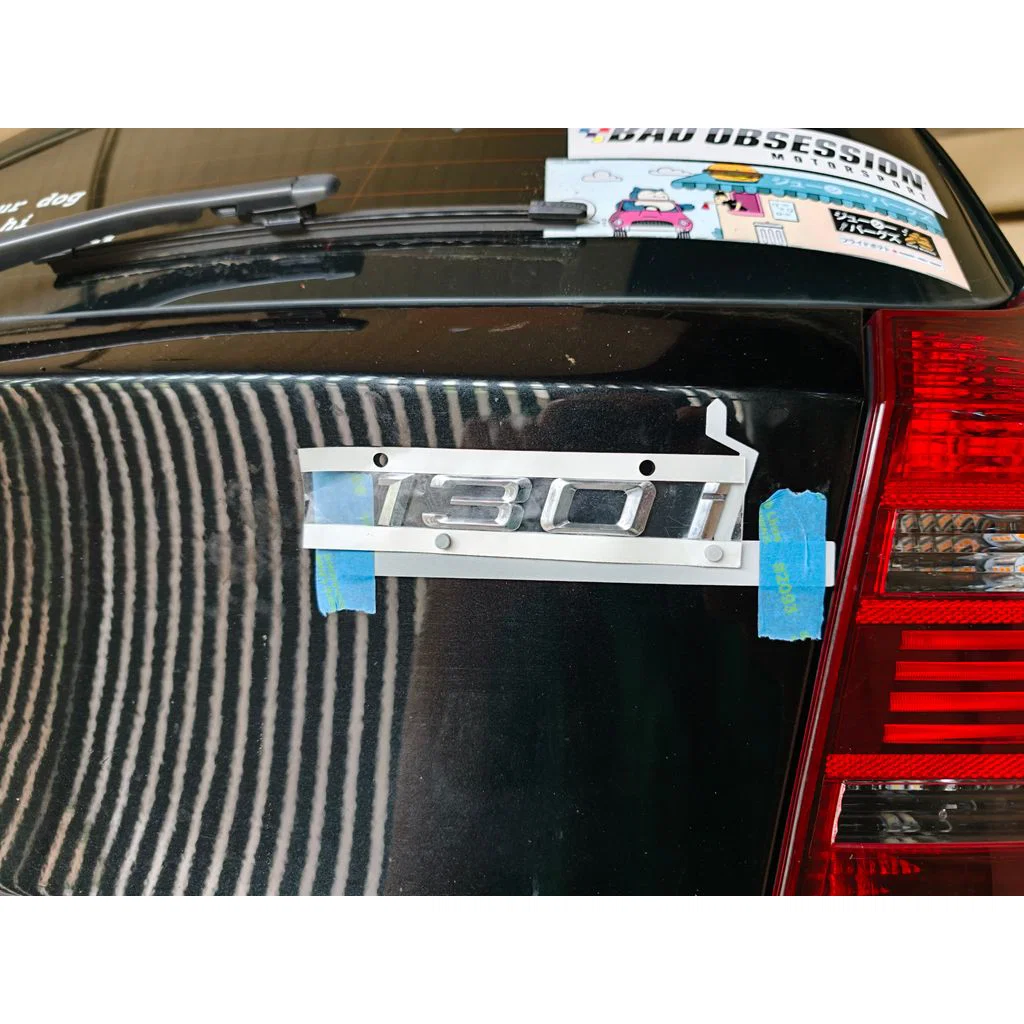

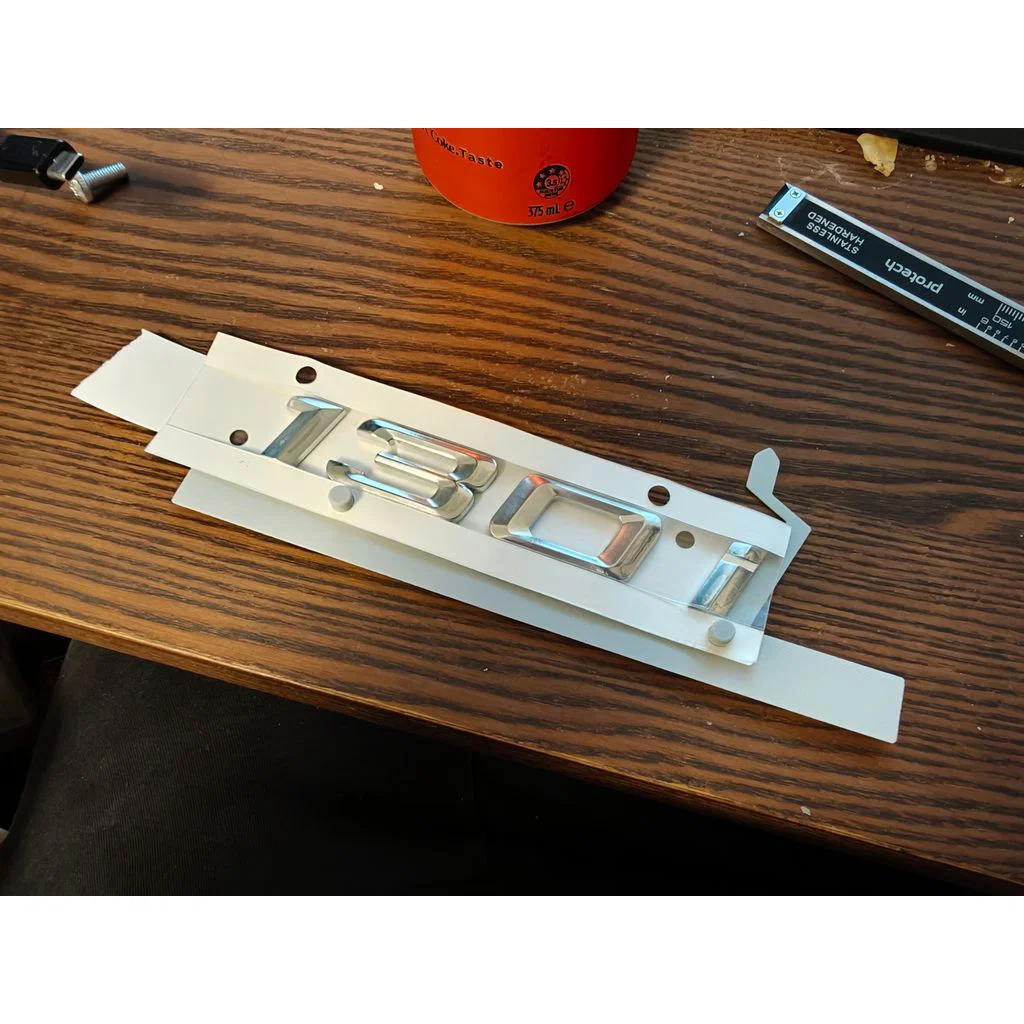

Cách dùng: canh góc trên bên phải của thanh ngang trùng với mép bên phải của cốp sau, và canh cái “pointer” đúng vào điểm bắt đầu của đường gân (crease) trên cốp sau. Nhớ đảm bảo cạnh dưới của thanh ngang nằm phẳng và cân (level) theo cách bạn thấy tiện (mình gợi ý dùng laser level, hoặc dán một sợi dây căng ngang qua cốp sau và lấy cụm đèn hậu làm mốc). Sau đó trượt các lỗ trên carrier film vào đúng các chốt (studs) của template rồi ấn các miếng badge vào để dán lên cốp sau.

Bạn cũng có thể dùng để dán lại mấy con số badge bị lỏng sau khi tháo ra, nhưng sẽ phải đo khoảng hở giữa các số và canh theo TIS. Hoặc canh mắt cũng được, tùy bạn.

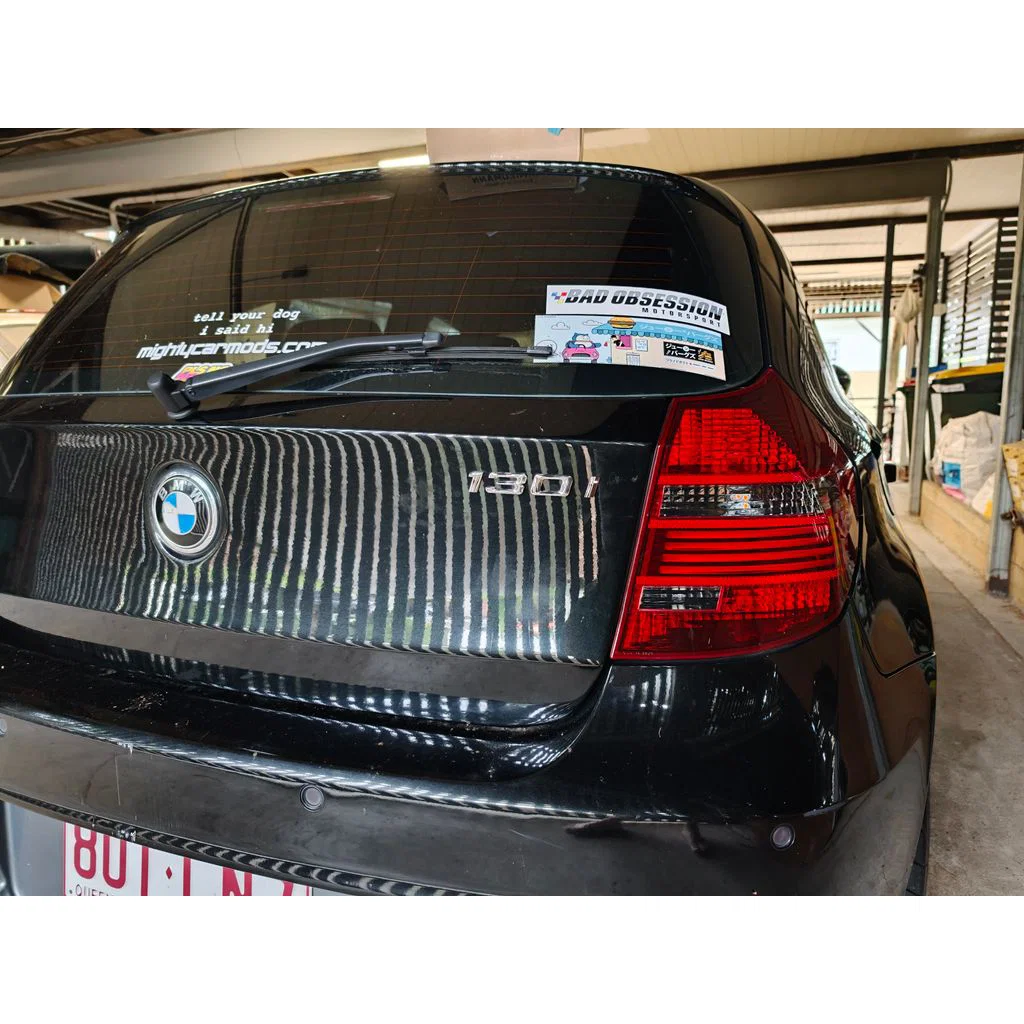

Hiển nhiên mình mới test cho badge 130i, nhưng nó có vẻ cũng sẽ dùng được cho các badge dòng E81 và E87 khác, trừ khi BMW thay đổi khoảng cách lỗ trên carrier film giữa các đời/mẫu khác nhau. Mình có kèm file STEP phòng khi bạn cần chỉnh lại spacing.
